Ascend NMR 磁石

ブルカーは数十年にわたり磁石と極低温システムの設計と製造を専門的に行い、世界最大のNMR用超伝導磁石メーカーとなりました。ブルカーのAscend磁石は、最高の性能とコスト効率を実現するために、ブルカーが独自に開発した革新的な磁石技術のいくつかを組み合わせています。

先端技術

革新的なデザイン

ハイライト

300 MHz - 1.2 GHz

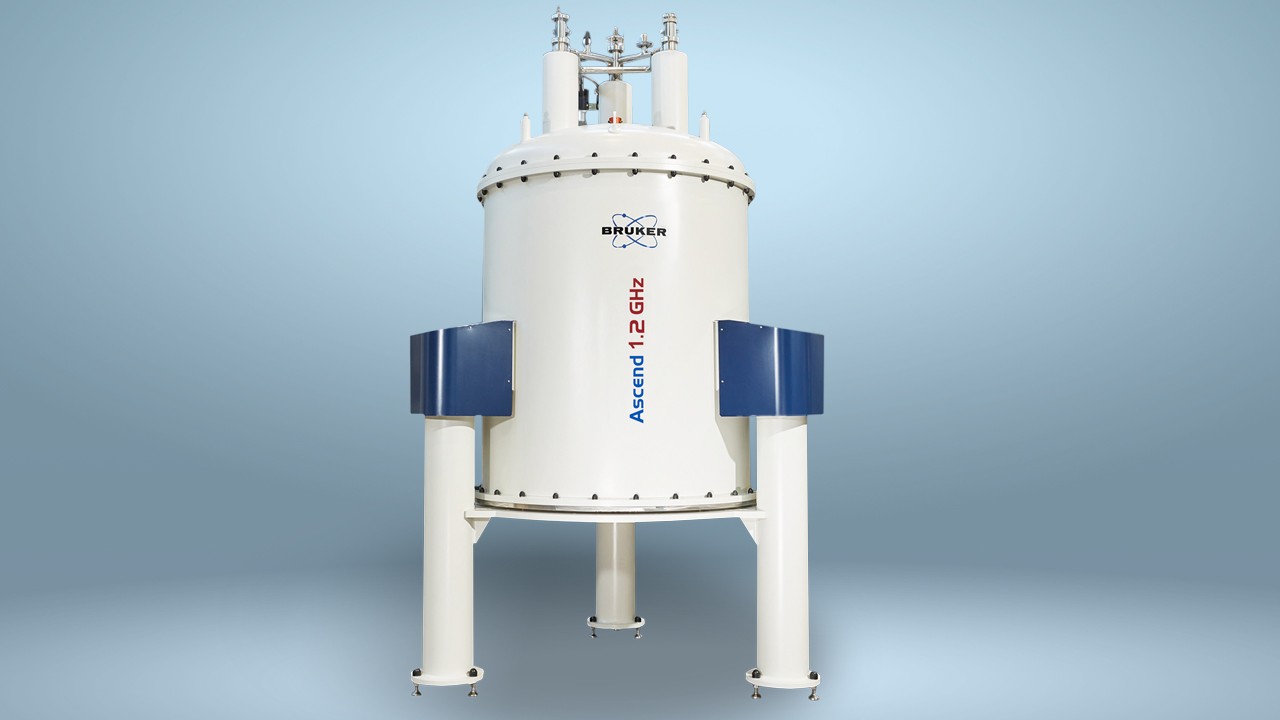

Ascendの超電導磁石は、300 MHzから世界記録を更新している1.2 GHzまでカバーしています。
容易な設置
Ascend磁石の設計には、先進の超電導技術が採用されており、より小さな磁石コイルの設計が可能なため、物理的な大きさと重量の大幅な削減を実現しています。
安定性とシールド
独自の接合技術により、ドリフト値が最も低く、優れた磁場安定性を実現し、さらに外部擾乱抑制(EDS)機能により、外部磁場擾乱に対して最大99%のスクリーニング効率を実現します。
Ascend magnet - the Next Generation of NMR Magnets.
ダウンロード

特長

最高のパフォーマンスとコスト効率を実現するためのキーテクノロジーの導入

Ascend™シリーズのコンパクトなNMR磁石は、外部の影響をほとんど受けないため、複雑でデリケートなNMR実験を高感度に実施できると同時に、信頼性と利便性を向上させます。Ascend磁石は、ブルカーが独自に開発した革新的な磁石技術のいくつかを組み合わせたもので、優れた性能と運用コストの削減を実現しています。Ascend磁石の設計には、先進の超電導技術が採用されており、磁石コイルの小型化を可能にし、その結果、物理的な大きさと漏洩磁場の大幅な縮小を実現しています。Ascend磁石はそのため、設置が容易で利便性が高く経済的です。

最高のパフォーマンス

  • 卓越した磁場安定性のために最も低いドリフト値を実現する独自の接合技術
  • 最高の磁場均一性を実現する先進のシミング技術
  • 外乱抑制(EDS)は、外乱磁界に対して最大99%のスクリーニング効率を発揮
  • 冷媒消費量の少ない熱効率に優れたクライオスタット
  • 高性能防振装置との組み合わせが可能

最小の漏洩磁場

  • 少ない費用で設置環境の準備が可能
  • 小型軽量化による容易な磁石へのアクセスと機材据え付け
  • 実験室における物理的・磁気的スペースの削減
  • 天井の高さの要件を低減

Ascend磁石は、ブルカーの室温シムシステム、ブルカーNMRプローブ、自動化技術、冷蔵装置との組み合わせができるように最適化されており、例えば、構造生物学、低分子、材料研究などのアプリケーションで使用される高性能NMRシステムに用いられます。

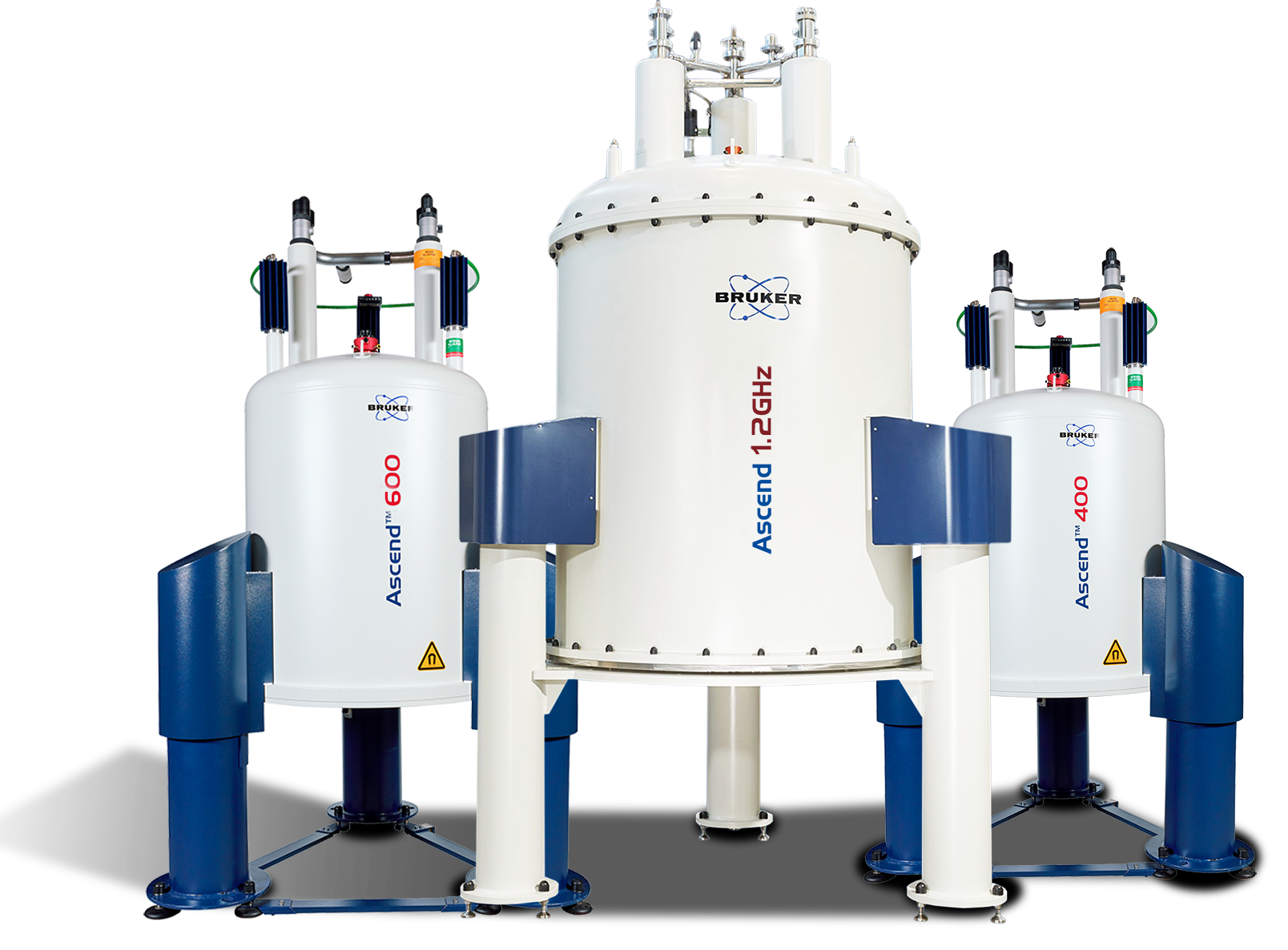

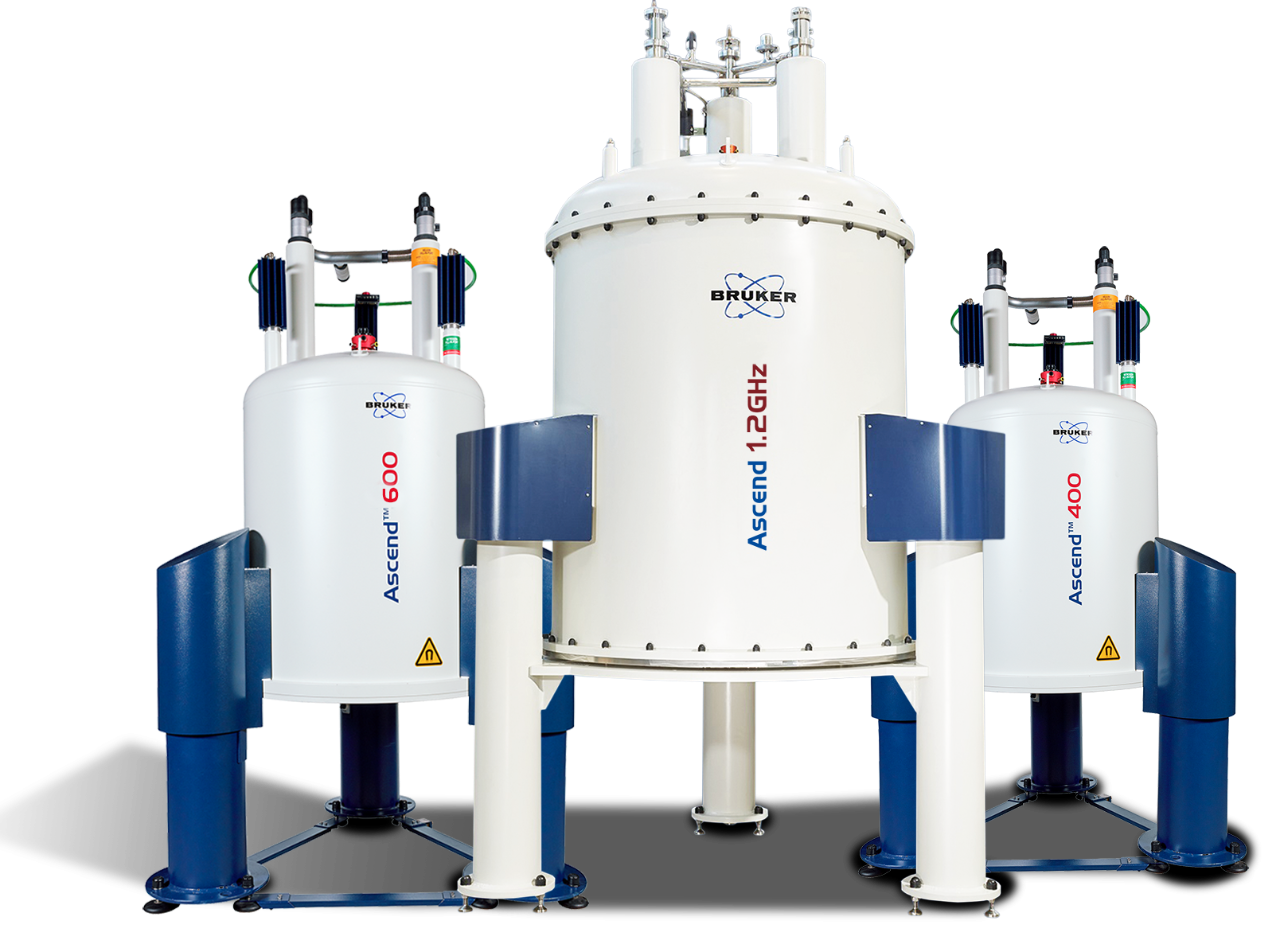

ブルカーのAscend磁石には、直径54 mmのスタンダードボアと89 mmのワイドボアの2種類があります。

NEW Ascend Evo 1.0 GHz NMR Magnet

Novel Single-Story Compact NMR with Reduced Helium Consumption

The Ascend Evo 1.0 GHz NMR system offers a unique compact magnet that significantly reduces footprint, weight, and ceiling height requirements, as well as provides a dramatic threefold reduction in liquid helium consumption. This novel and unique design also significantly reduces siting, installation, and operational costs making it more accessible to more labs.

メリット

最先端の超電導線材技術の利用が可能になったことで、1.2 GHz の磁場を達成することが可能となりました。また、超電導体の進歩により超小型化が可能となったことは、アクティブシールドによる漏洩磁場の最小化と相まって、NMRシステムを限られたスペースに設置する必要がある研究室での重要な利点となります。

先述したブルカーのEDSは、外部磁場の妨害に対して優れたスクリーニング効率を提供し、NMR分光計を厳しい環境に設置する必要がある場合に理想的です。ブルカー独自の高電流・高磁場接合技術は、ドリフト値の低さを保証します。


運用コストの削減

スタンダードボアのAscend磁石

典型的なヘリウム消費量


400 MHz

13 ml/h


500 MHz
13 ml/h
600 MHz 16 ml/h
700 MHz 26 ml/h
800 MHz 47 ml/h
1.0 GHz < 250 ml/h
1.2 GHz < 250 ml/h
