Microscopia de Raios X 3D (XRM)

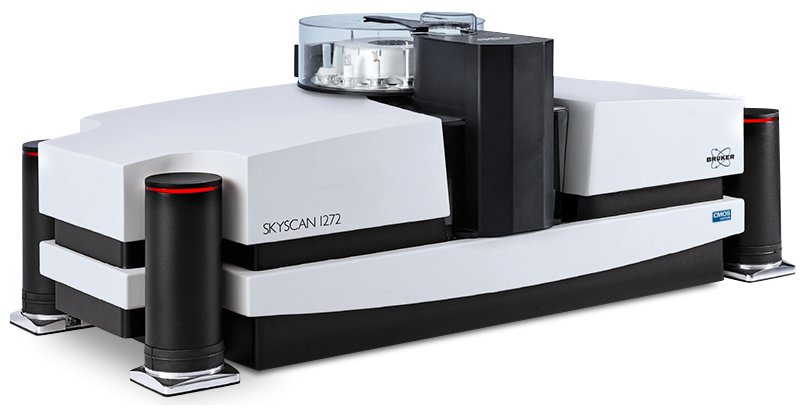

Edição CMOS SKYSCAN 1272

Microscopia de raios X 3D de alta resolução

Uma visão 3D nítida da sua amostra

Destaques

0.6 m²
Footprint
Um sistema de desktop que cabe em todos os laboratórios
16 posições
Trocador de amostra externo
Análise autônoma de alto rendimento
CMOS
Tecnologia do detector
Imagens de alto contraste

SKYSCAN 1272 CMOS – XRM de alta resolução

O SKYSCAN 1272 CMOS Edition baseia-se na confiável plataforma de microscopia de raios X de desktop SKYSCAN 1272 e incorpora as mais recentes tecnologias de raios X para levar o XRM ao próximo nível.



O detector de raios X CMOS de 16 megapixels de última geração fornece imagens de alto contraste com resolução superior. O campo de visão estendido do detector e a sensibilidade aprimorada para raios-X resultam em tempos de varredura até duas vezes mais curtos.



O SKYSCAN 1272 CMOS oferece seleção automática de parâmetros com o modo Genius. Ampliação, energia, filtro, tempo de exposição e correções de fundo podem ser otimizados automaticamente com um único clique.



Um trocador de amostra de 16 posições está disponível opcionalmente para varredura autônoma de alto rendimento.



O SKYSCAN 1272 CMOS é complementado pelo 3D.SUITE. Este abrangente pacote de software abrange reconstrução acelerada por GPU, análise morfológica 2D/3D, bem como visualização de renderização de superfície e volume.

Características Principais

Recursos do CMOS SKYSCAN 1272

Genius Mode

O SKYSCAN 1272 CMOS oferece seleção automática de parâmetros com o modo Genius. Ampliação, energia, filtro, tempo de exposição e correções de fundo podem ser otimizados automaticamente com um único clique.

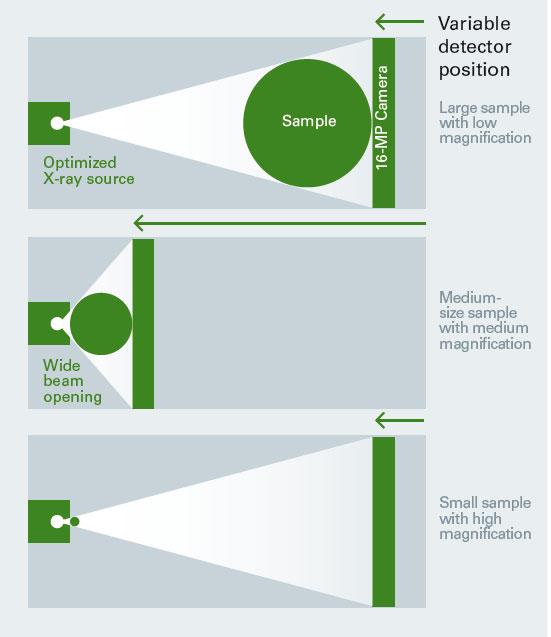

Além disso, tanto a amostra quanto a câmera CMOS de grande formato podem ser posicionadas o mais próximo possível da fonte, o que aumenta substancialmente a intensidade medida. É por isso que o SKYSCAN 1272 CMOS digitaliza até 5 vezes mais rápido em comparação com sistemas convencionais com posição de câmera fixa.



Recursos do CMOS SKYSCAN 1272

Trocador de amostra

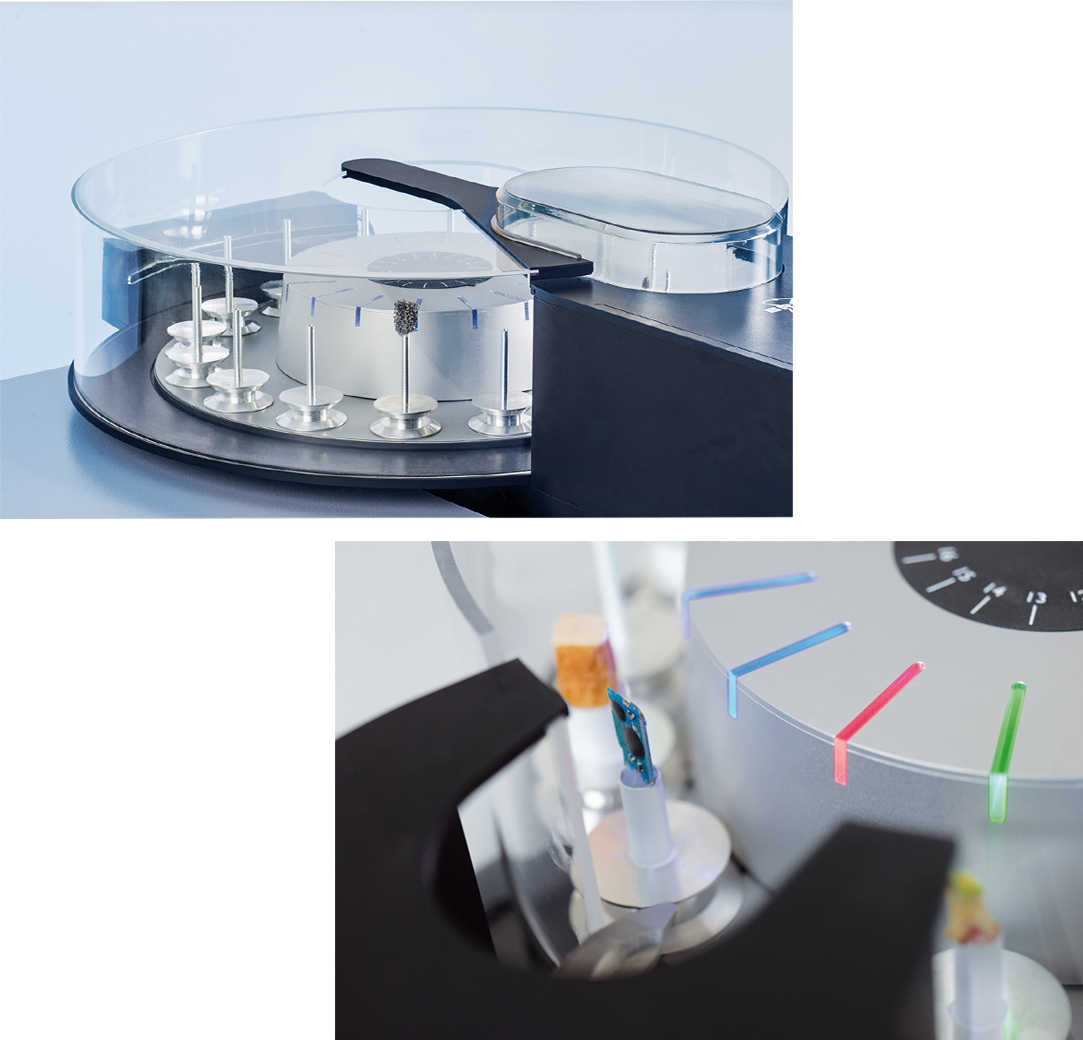

O SKYSCAN 1272 CMOS pode opcionalmente ser equipado com um trocador de amostra externo de 16 posições para aumentar o rendimento para CQ e análises de rotina.

O trocador de amostra aceita uma variedade de tamanhos de amostra, até um diâmetro de 25 mm.

As amostras podem ser facilmente substituídas a qualquer momento sem interromper o processo de digitalização em andamento. Novas amostras são detectadas automaticamente e os LEDs indicam o status de cada varredura: pronta, varredura, concluída.



Recursos do CMOS SKYSCAN 1272

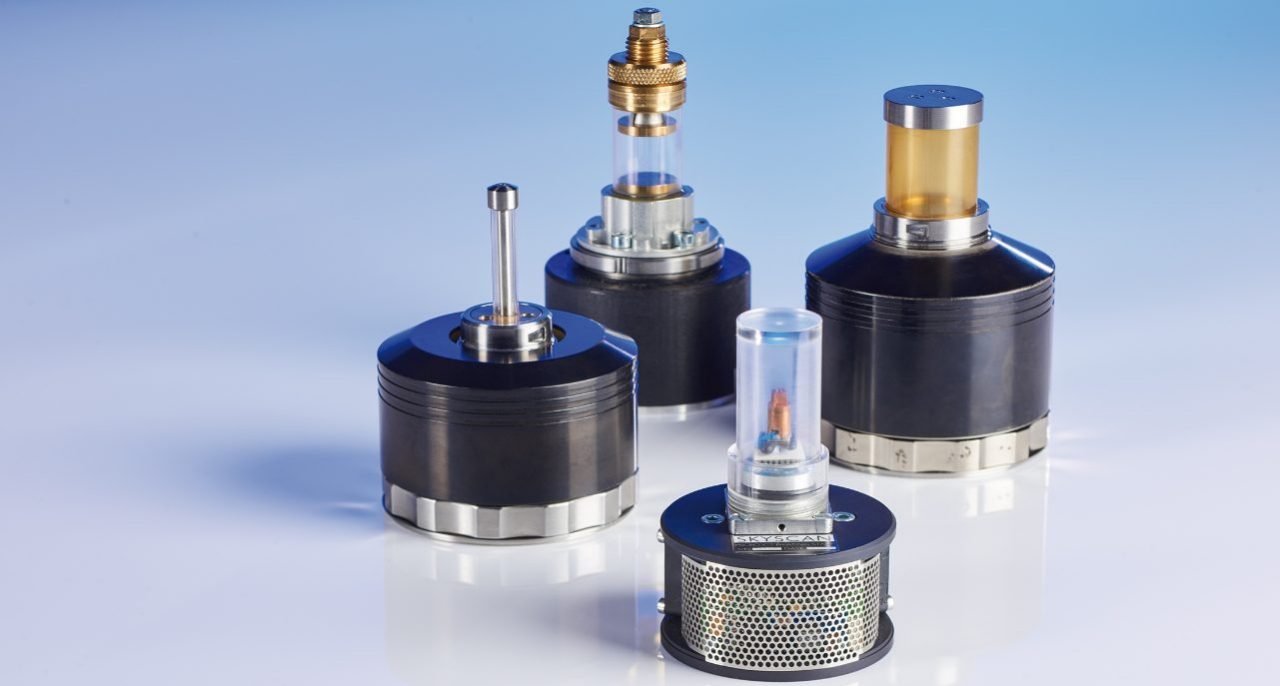

Fases in situ

Os estágios de teste de materiais da Bruker são projetados para realizar experimentos de compressão de até 4400 N e experimentos de tração de até 440 N. Todos os estágios se comunicam automaticamente através do estágio de rotação do sistema, sem a necessidade de conexões de cabos. Usando o software fornecido, experimentos de varredura programados podem ser configurados.

Os estágios de aquecimento e resfriamento da Bruker podem atingir temperaturas de até +80ºC, ou 30ºC abaixo da temperatura ambiente. Assim como os outros estágios, não são necessárias conexões extras e há um reconhecimento automático do estágio. Usando os estágios de aquecimento e resfriamento, as amostras podem ser examinadas em condições não ambientais, para avaliar o efeito da temperatura na microestrutura da amostra.



SKYSCAN 1272 CMOS
Sem água de refrigeração externa ou energia especial sem comprometer o desempenho: Projetado para as necessidades ecológicas e econômicas de hoje



SKYSCAN 1272 CMOS

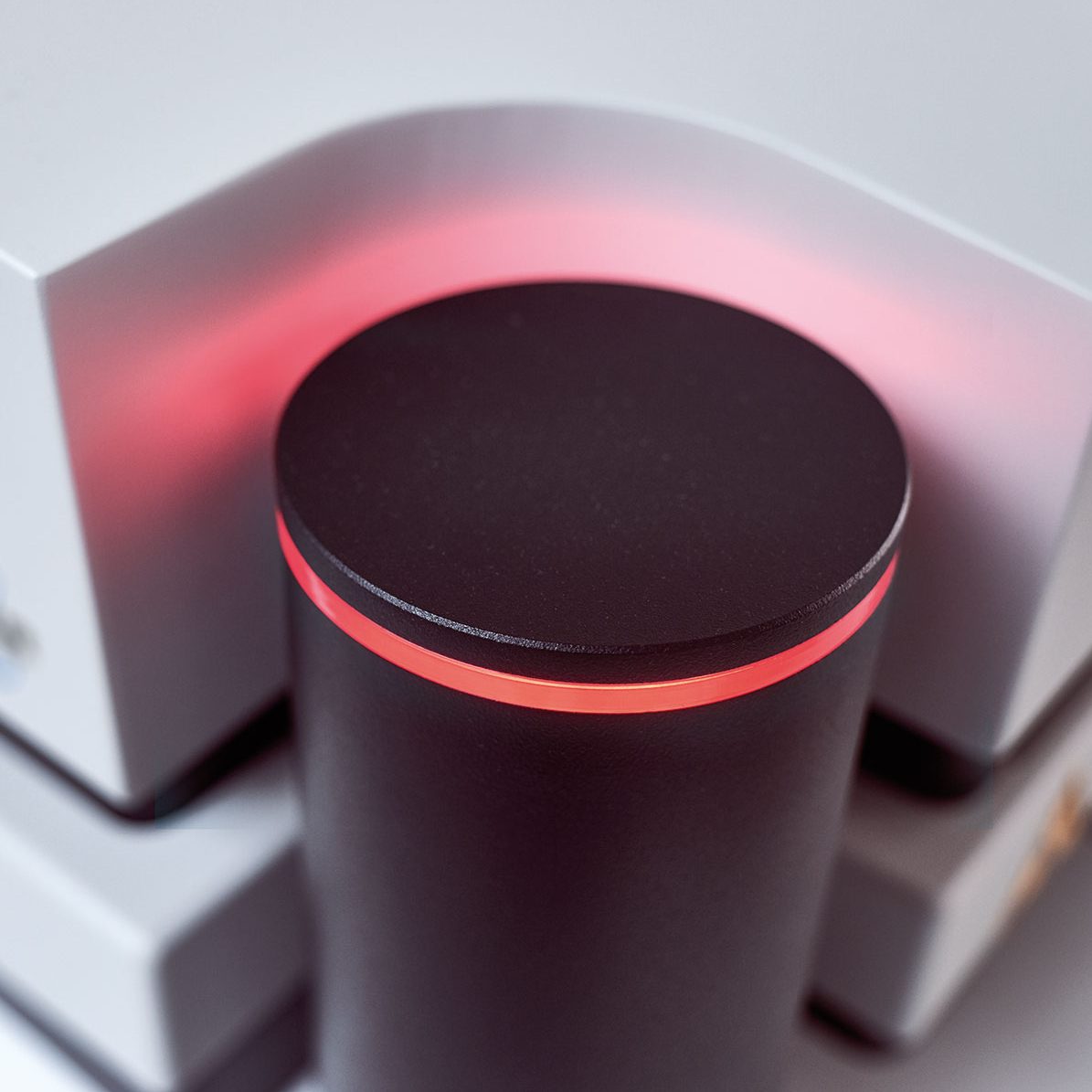

Soluções e design inteligentes, como o isolamento de vibração integrado, formam um todo perfeito

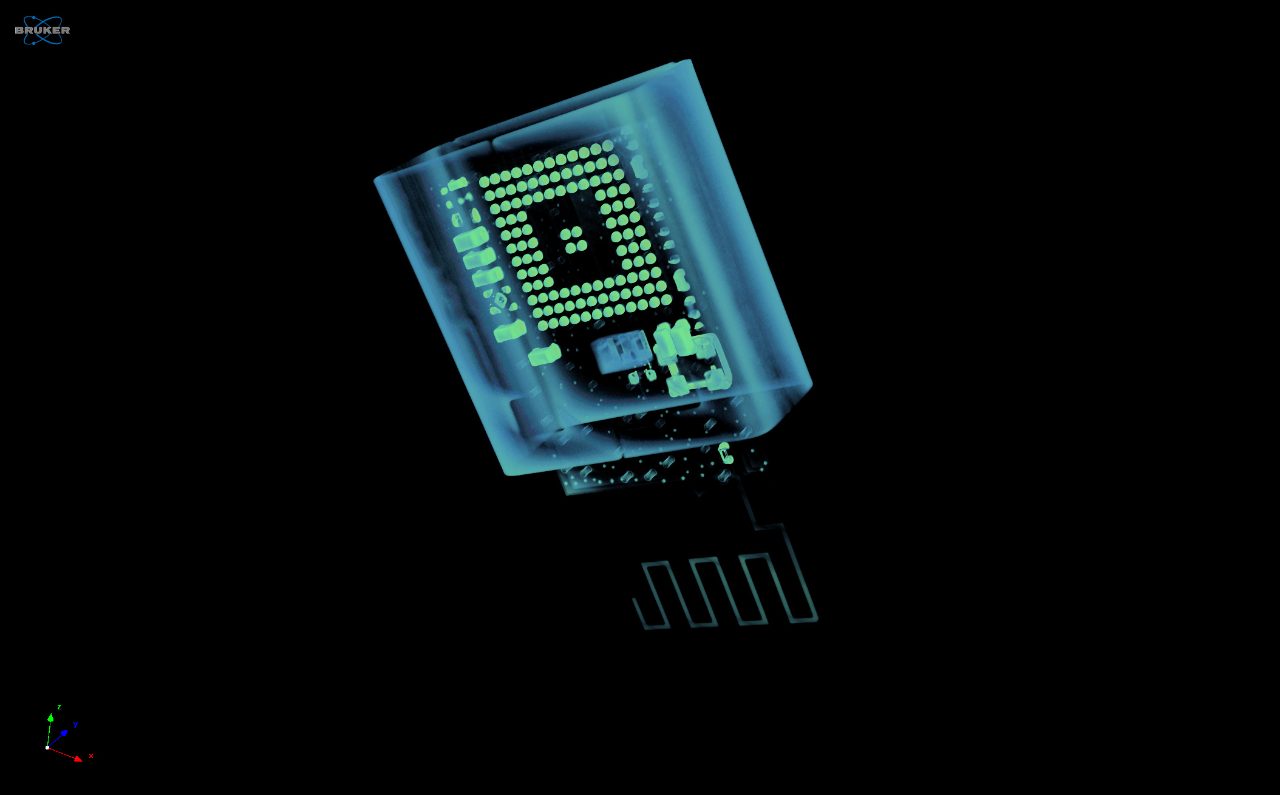

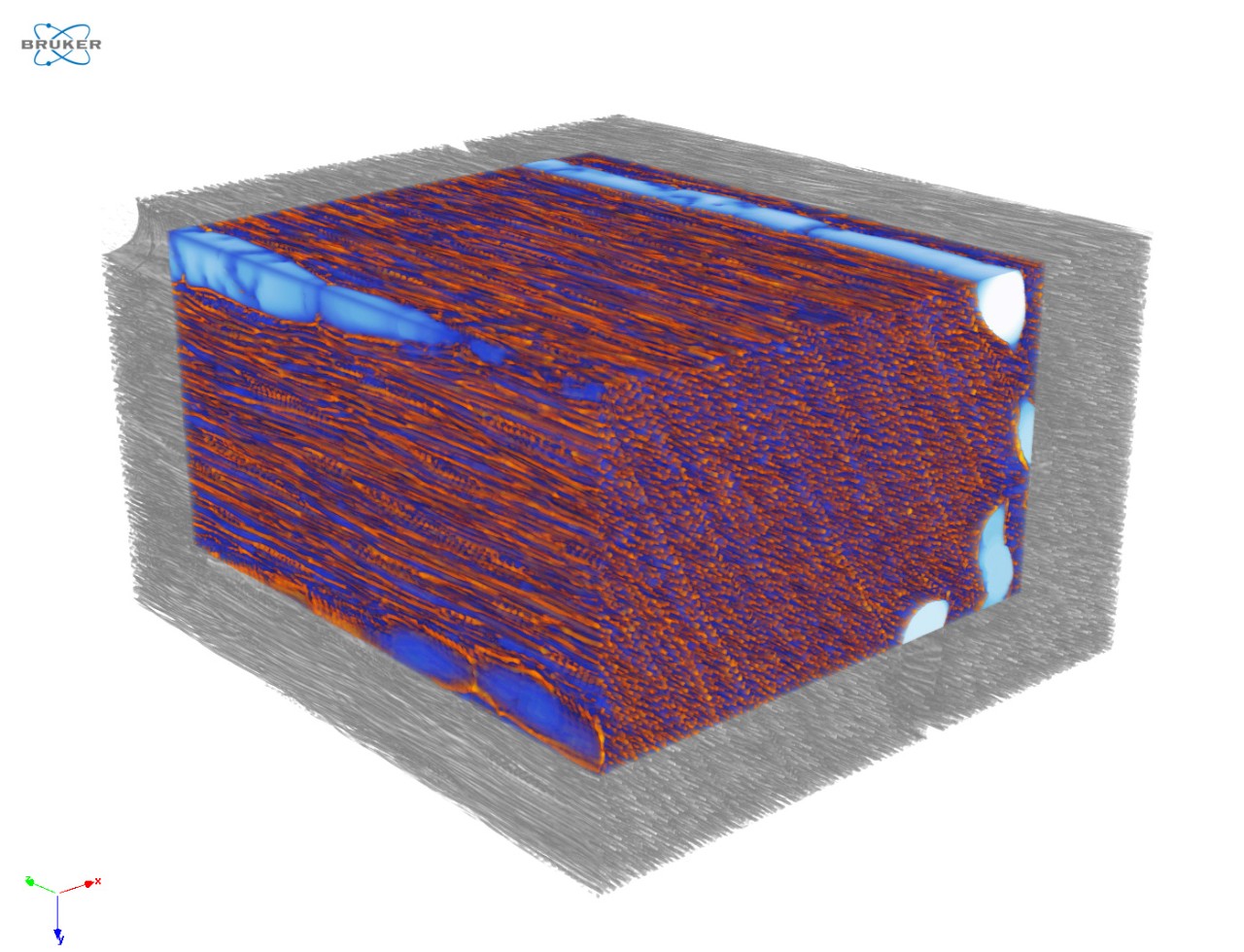

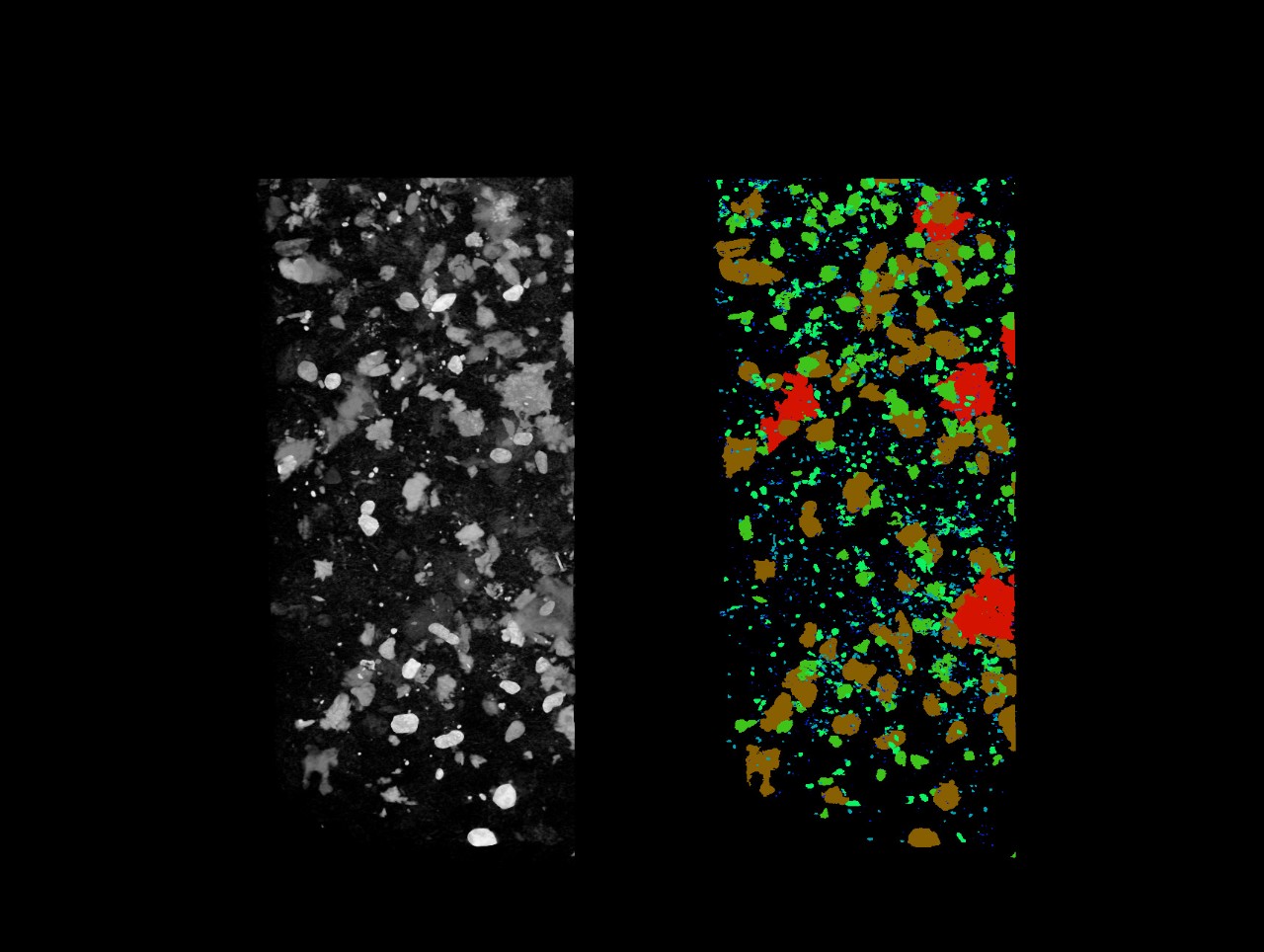

Aplicações em Destaque

SKYSCAN 1272 CMOS

Fibras e Compósitos

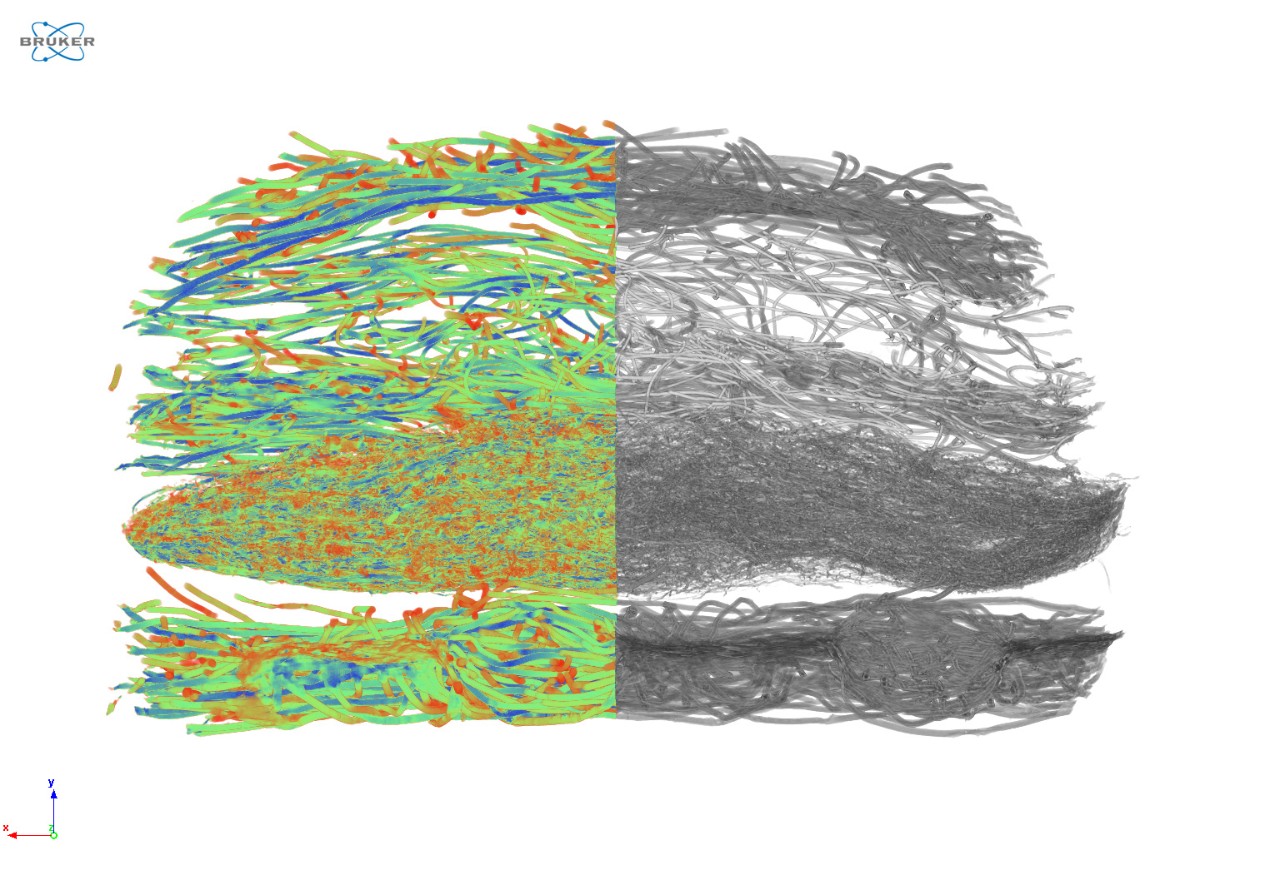

Volume rendering of an FFP2 mask, fibers are color coded by the local orientation

Ao combinar materiais em um compósito, o componente resultante pode aumentar a resistência e diminuir significativamente o peso. A otimização adicional vem da garantia de que a orientação dos subcomponentes seja otimizada. Um dos componentes clássicos usados são fibras que vão desde vergalhões de aço em concreto, fibras de vidro em componentes eletrônicos, até nanotubos de carbono em materiais de aviação. O XRM permite a inspeção de fibras e compósitos sem a necessidade de corte transversal, garantindo que a condição da amostra não seja afetada pela preparação da amostra.

  • Orientação de objetos incorporados
  • Quantificação da espessura da camada, tamanhos de fibra e separação
  • Testes in situ de temperatura e propriedades físicas com estágios acessórios
SKYSCAN 1272 CMOS

Produtos Farmacêuticos

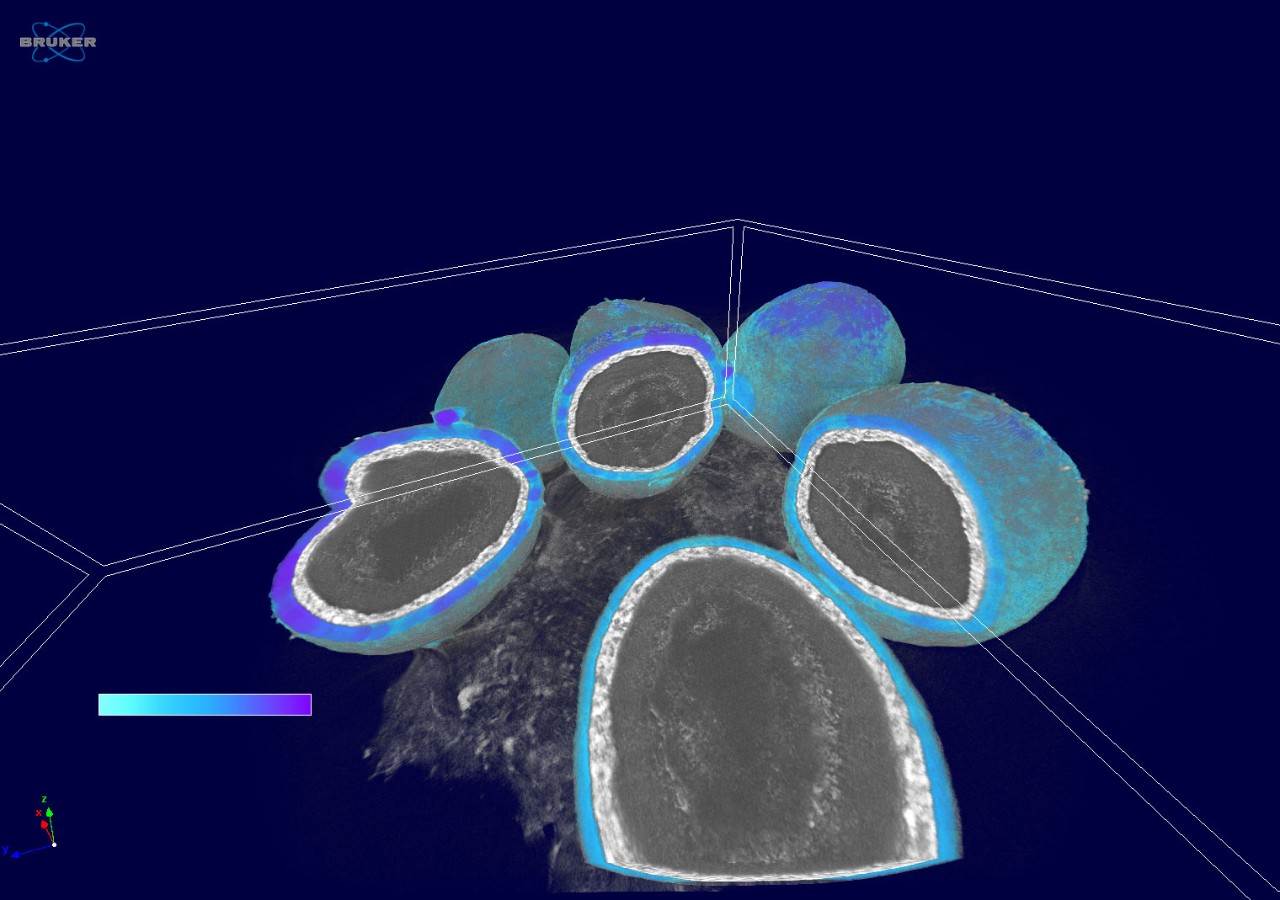

A pharmaceutical drug for oral medication under form of enteric-coated granules, pixel size of 0.45 µm. The coating consists of three layers, the outer layer is color-coded for the thickness.

O desenvolvimento de um novo produto farmacêutico é um empreendimento demorado e caro. O XRM pode acelerar o time-to-market fornecendo feedback imediato sobre a estrutura interna do produto durante o estágio de formulação do produto.

  • Determine a densidade de compactação da mesa
  • Meça a uniformidade da espessura do revestimento
  • Avalie a distribuição da API
  • Detectar microfissuras induzidas por estresse em mesas compactadas
  • Aplique compressão in situ para testar as propriedades mecânicas
SKYSCAN 1272 CMOS

Espumas

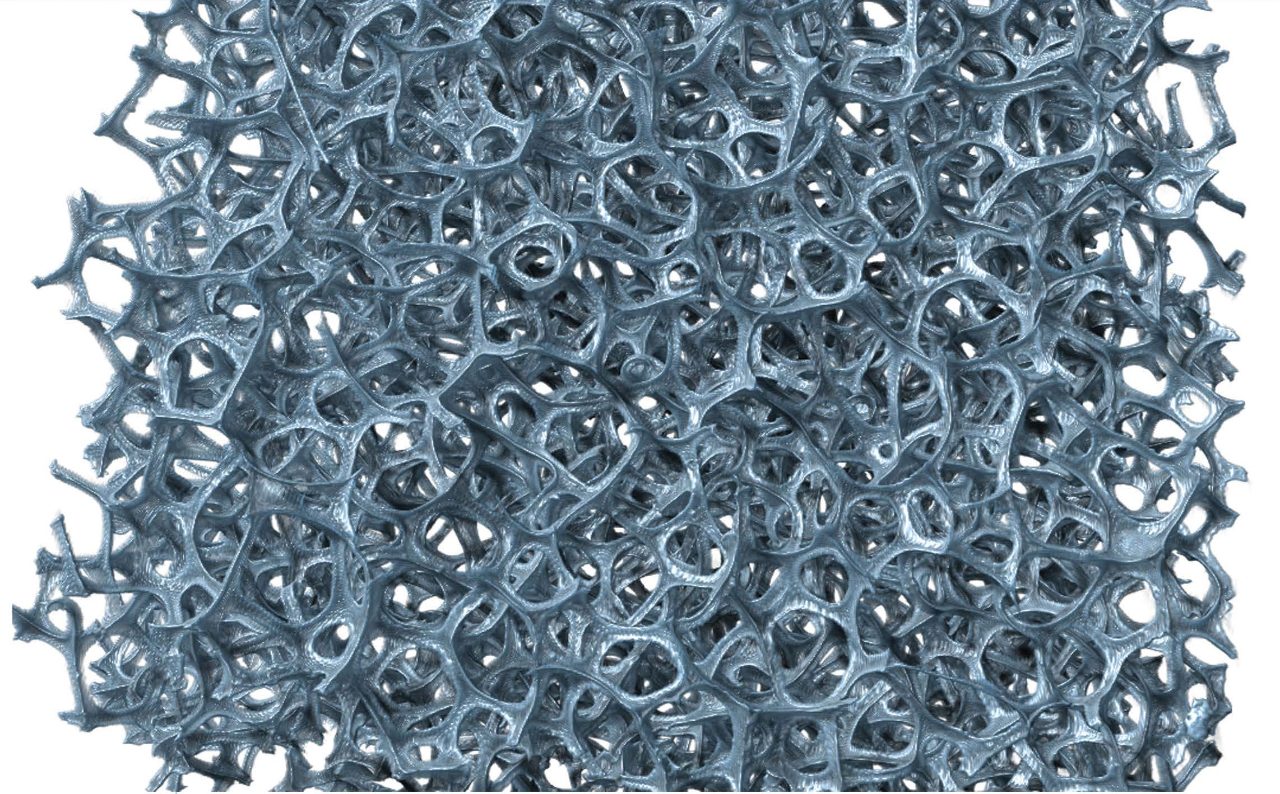

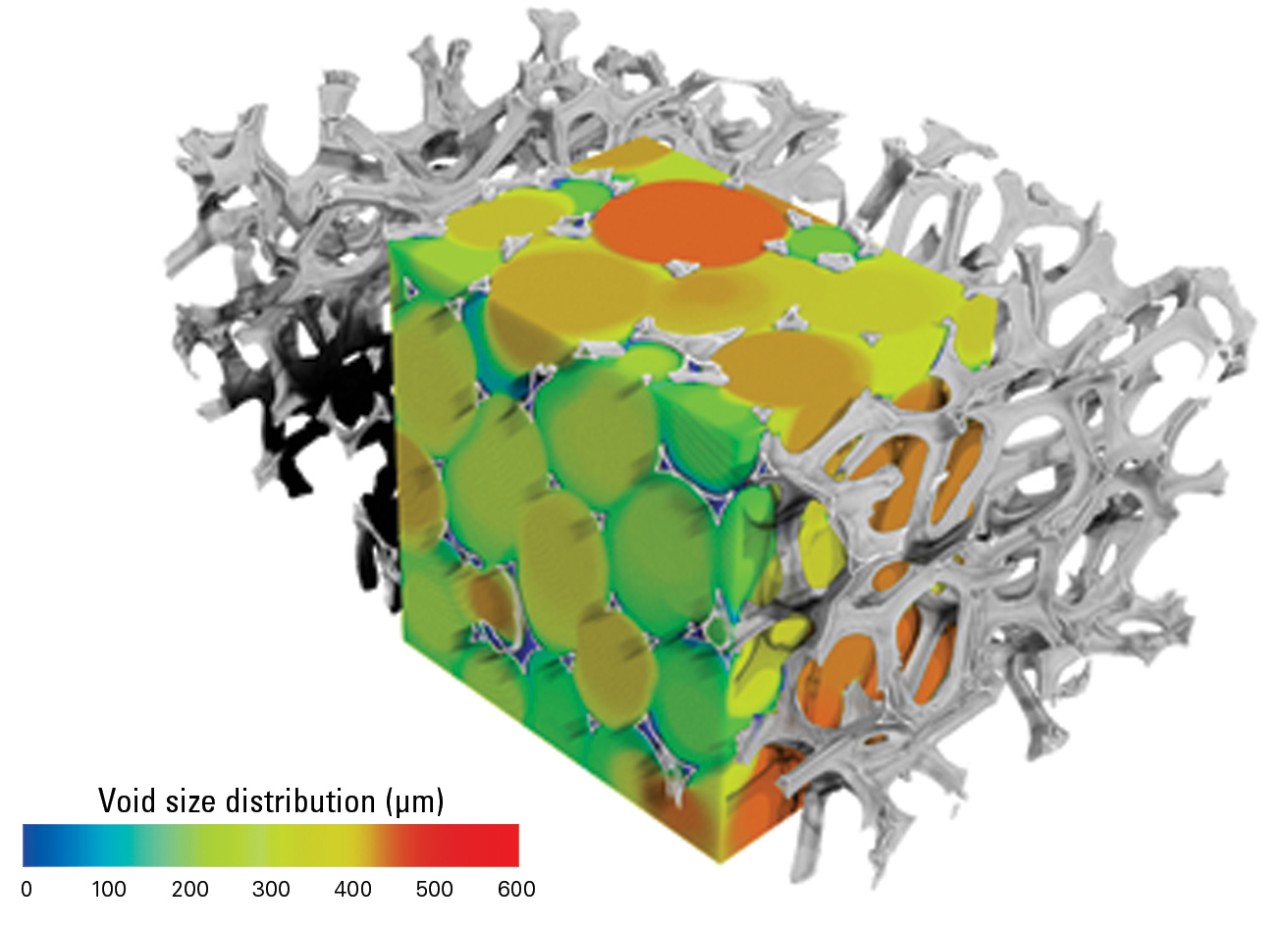

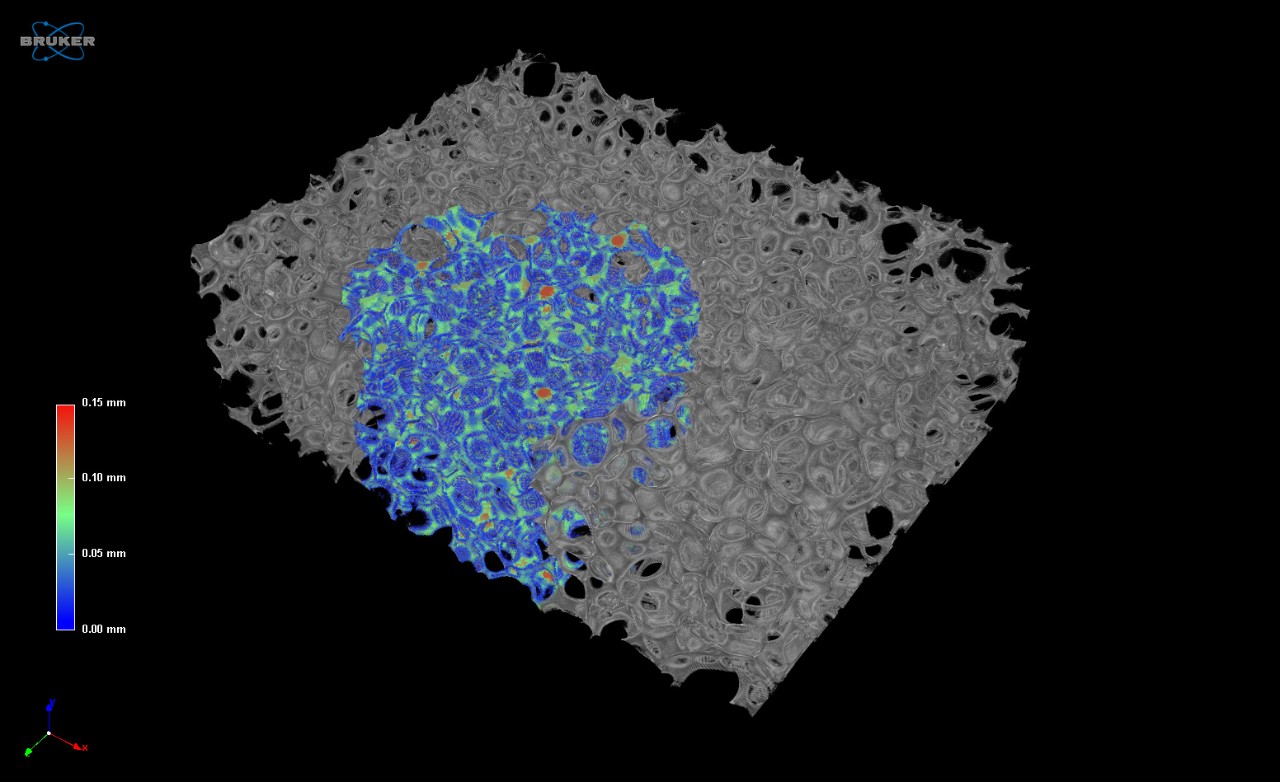

Multivolume image of the reconstructed data and a color-coded structure separation showing both the diameter of the foam cells as well as the hollow character of the struts of an open-cell nickel foam. 1.0 µm pixel size.

As espumas são amplamente utilizadas para aplicações industriais. Se são usados como isolantes térmicos ou acústicos, amortecedores em peças de proteção, filtros… depende do material e das propriedades estruturais da espuma.

O XRM permite visualizar a estrutura interna 3D de uma espuma de forma não destrutiva.

  • Determinar a espessura estrutural das escoras locais
  • Determine a separação da estrutura para visualizar a rede de poros
  • Aplicar testes mecânicos in situ com estágios de compressão e tração
  • Quantificar o nível de porosidade aberta e fechada

SKYSCAN 1272 CMOS Specifications

Feature

Specification

Benefit

X-ray source

40 – 100 kV

10 W

< 5 µm spot size at 4 W

Maintenance-free sealed X-ray source

Fast scans for QC, or 4D XRM

X-ray detector

16 MP sCMOS detector (4096 x 4096 pixels)

Fine-pitched detectors for achieving highest resolution

Object size

75 mm diameter

80 mm height

Capable to scan from small to medium large sample sizes

Sample changer

(optional)

16 samples up to 25 mm diameter

External access

Unattended high throughput

Any combination of large and small samples

Add/remove samples at any time without interrupting the actual scan

Dimensions

W 1160 mm x D 520 mm x H 330 mm

Weight 150 kg

Space-saving desktop system that fits in every lab

Power supply

100-240V AC, 50-60Hz, 3A max.

Minimum installation requirements, a standard power supply suffices

Especificações do CMOS SKYSCAN 1272

Feature

Specification

Benefit

X-ray source

40 – 100 kV

10 W

< 5 µm spot size at 4 W

Maintenance-free sealed X-ray source

Fast scans for QC, or 4D XRM

X-ray detector

CMOS detector

16 Mp (4096 x 4096)

Fine-pitched detectors for achieving highest resolution

Object size

75 mm diameter

80 mm height

Capable to scan from small to medium large sample sizes

Sample changer

(optional)

16 samples up to 50 mm diameter

8 samples up to 96 mm diameter

External access

Unattended high throughput

Any combination of large and small samples

Add/remove samples at any time without interrupting the actual scan

Dimensions

W 1160 mm x D 520 mm x H 330 mm

Weight 150 kg

Space-saving desktop system that fits in every lab

Power supply

100-240V AC, 50-60Hz, 3A max.

Minimum installation requirements, a standard power supply suffices

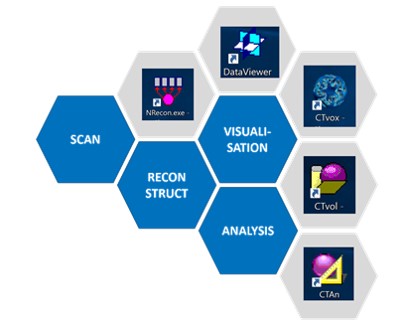

POSICIONAR, VERIFICAR, RECONSTRUIR E ANALISAR

As soluções Bruker XRM incluem todo o software necessário para coletar e analisar dados. Uma interface gráfica de usuário intuitiva com otimização de parâmetros guiada pelo usuário oferece suporte a usuários experientes e novatos. Ao usar os mais recentes algoritmos alimentados por GPU, o tempo de reconstrução é substancialmente reduzido. CTVOX, CTAN e CTVOL se combinam para formar um poderoso conjunto de software para análise qualitativa e quantitativa de modelos.

Software de medição:

SKYSCAN 1272 – Controle de instrumentos, planejamento e coleta de medições

Software de reconstrução:

NRECON – Transforma as imagens de projeção 2D em volumes 3D

Software de Análise:

DATAVIEWER – Inspeção fatia a fatia de volumes 3D e registro de imagem 2D/3D

CTVOX – Visualização realista por renderização de volume

CTAN – análise e processamento de imagens 2D/3D

CTVOL – Visualização de modelos de superfície para exportação para CAD ou impressão 3D
