太赫兹扩展

verTera

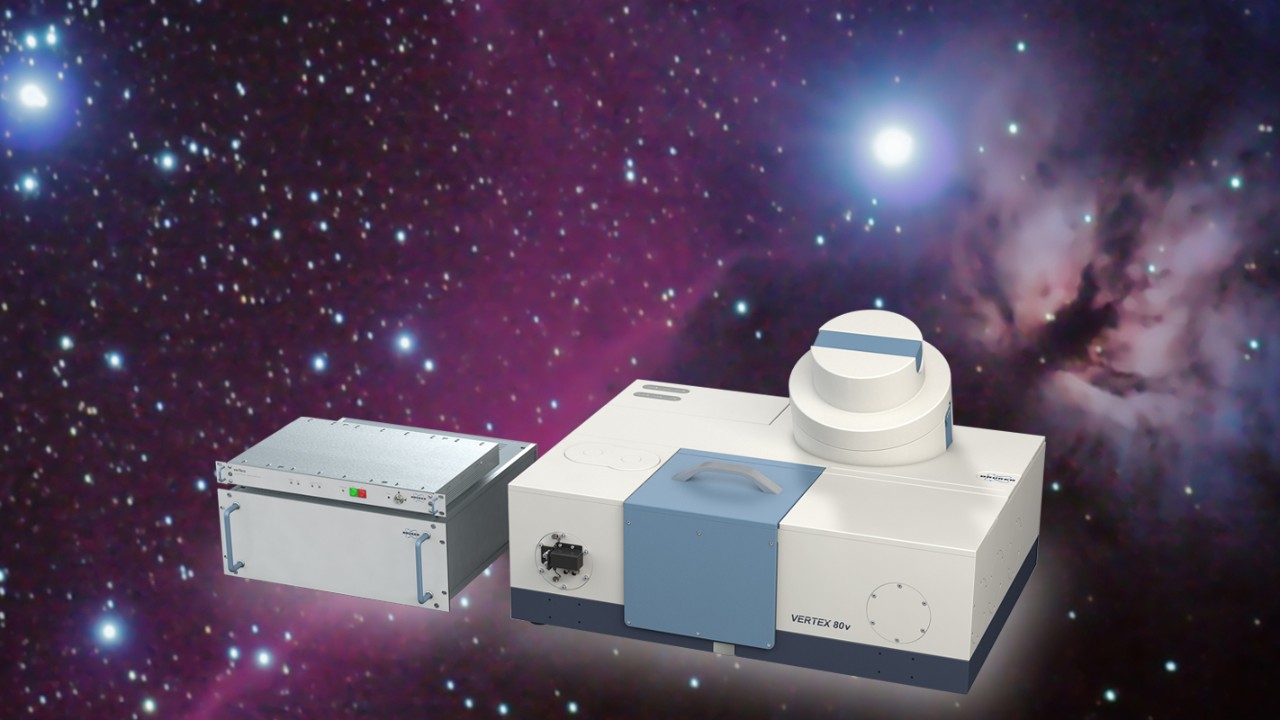

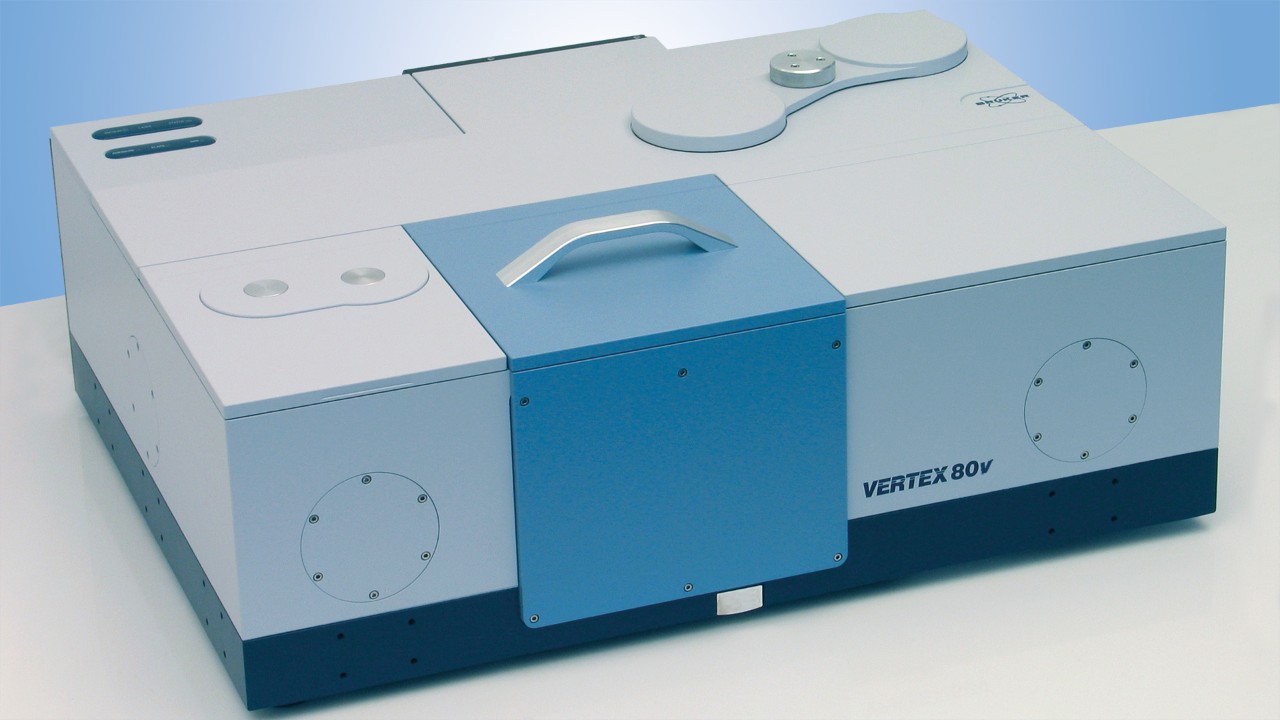

独特的verTera升级扩展版本的问世,使VERTEX 80v成为世界上第一台将傅立叶变换红外光谱与连续波太赫兹联用的的光谱仪。
verTera_Banner

特点

VerTera THz 扩展

特征

verTera 连续波太赫兹扩展

除了具有VERTEX 80v变换红外的性能和灵活性,verTera升级扩展版本还可以实现个位数的波数范围、或例如最高光谱分辨率这样的顶级技术参数。一般需要使用达到液氦温度的辐热测量计。verTera还可以实现:

  • 集成最先进的连续波太赫兹技术
  • 光谱范围扩展至3 cm-1 (< 90 GHz)
  • 独一无二的有效光谱分辨率 < 0.0007 cm-1 (< 20 MHz)
  • 傅立叶变换红外光谱和太赫兹共用样品仓和光学附件
  • 真空环境以及先进的太赫兹科学计算方法,确保了最佳太赫兹性能
  • 傅立叶变换红外光谱和太赫兹附件都通过强大的OPUS软件控制

先进的连续波太赫兹技术:

verTera 采用了高精度半导体光电混频器,将近红外激光转换为太赫兹辐射。其光源和探测器被整合到 VERTEX 80v 光学路径中,一级近红外(NIR)激光辐射通过光纤和真空密封引线实现连接。

通过真空环境实现最佳太赫兹性能

真空环境能够显著降低不必要的大气干扰,同时提供极佳的稳定状态,以达到更好的太赫兹性能。

独特的太赫兹数据处理实现最高分辨率:

传统的提取震荡光电流信号极值的方法会大大损失光谱分辨率。而 verTera仅通过一个独特的算法便可获得更加有效的光谱分辨率 < 0.0007 cm-1(< 20 MHz),与使用的太赫兹步长相仿。

应用

VerTera THz 扩展

应用

适用于红外、太赫兹以及其它光谱范围的光谱仪:

verTera拓展使VERTEX 80v的最大配置范围,覆盖到了极具吸引力的3 cm-1 至 50,000 cm-1 光谱范围(从太赫兹到紫外光)。verTera 适用于多个与太赫兹兼容的FTIR样品室附件,如透射测量、气体池、反射以及与太赫兹兼容的ATR装置,旨在在FTIR和连续波太赫兹覆盖的极宽的光谱范围内实现统一的工作流程。

在同样的条件下可在同个真空样品室中轻松实现FTIR和连续波太赫兹测量

verTera 通过扩大光谱范围,提高太赫兹分辨率,为大量应用带来了宝贵信息,如多态聚合物研究、高分辨率气体光谱、晶体结构(固态和半导体物理)以及制药或药物相关的研究等。

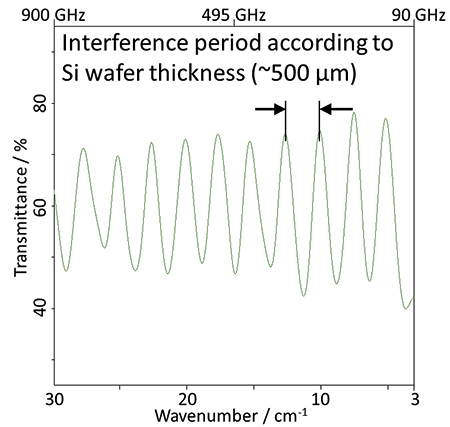

超纯硅晶片的THz透射率,证明了verTera-B的光谱范围低至3 cm-1。观察到的干涉条纹是晶片内部的多次内部反射造成的,与样品厚度相符。

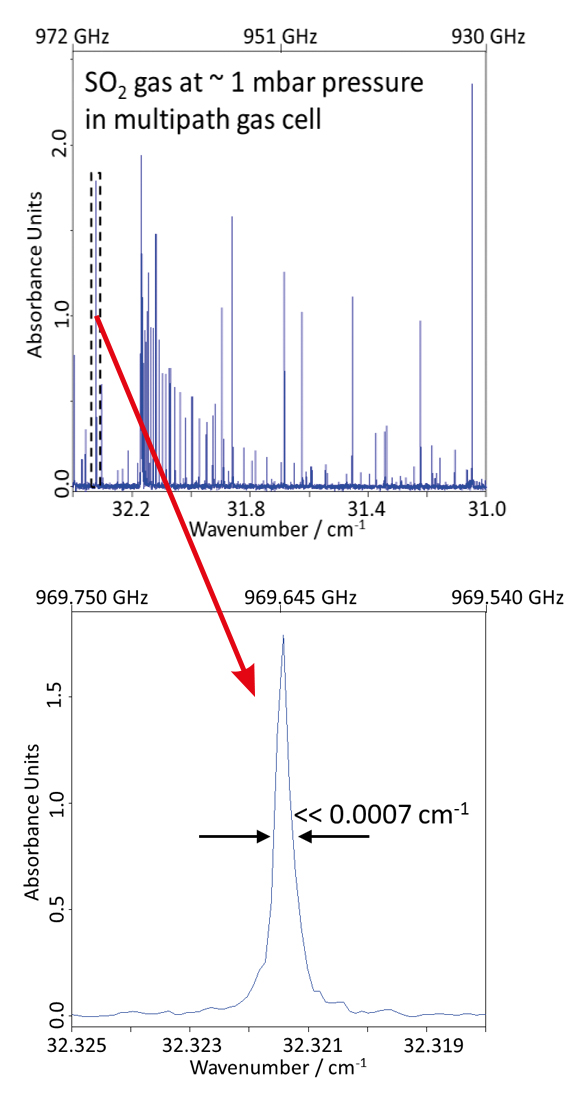

verTera凭借独特的< 0.0007 cm-1 (< 20 MHz)光谱分辨率,揭示出了低压条件下的气体光谱的纯转动跃迁。

规格

VerTera THz 扩展

规格

不同的verTera版本:

verTera扩展有三种不同版本可供选择,便于您获取不同的光谱范围,这三者都实现了优于0.0007 cm-1(20 MHz)的光谱分辨率。现有版本概要请参见下表。VERTEX 80v可通过室温组件,在FTIR模式下,无缝覆盖超出给定上限的光谱范围。

无需低温元件即可实现太赫兹光谱下限:

Bolometers是一种的久经考验且低至5 cm-1的高灵敏度太赫兹检测器,但是,它需要使用液氦,这增加了成本,而且要求操作人员具备专业知识,由于稀缺,甚至在某些地区无法使用。而脉冲管冷却Bolometers等可替代的降温元件的价格却又十分昂贵,还可能产生不利的振动,冷却时间长达数个小时。而使用verTera扩展件,您只需按下按钮,一切便大功告成,它不会产生大量运行成本,而且能够实现更加卓越的光谱下限和分辨率。
