Funciones de renálisis
Una verdadera fortaleza de ESPRIT para EBSD
El software puede almacenar patrones completos o posiciones de banda. Esto permite el uso de funciones de re-análisis a una velocidad sin precedentes sin necesidad de volver a ejecutar una medición; por ejemplo, en caso de que se omita una fase inesperada. El re-análisis puede ser re-indexación con selección de fase manual o ADVANCED Phase ID para la caracterización completa de la muestra.
Bases de datos de fase completa
ESPRIT contiene la base de datos de fase Bruker, así como la base de datos de fase de mineralogist americano (AMCSD) para permitir la identificación de fase. La Base de Datos de Estructuras Químicas Inorgánicas (ICSD) o la Base de Datos Abierta de Cristalografía (COD) están disponibles opcionalmente y también se pueden incluir en ESPRIT.
Las fases se pueden buscar mediante la entrada simple y rápida de datos elementales utilizando una visualización periódica de la tabla, la búsqueda también es posible por la química, la simetría de cristal o el nombre de fase. La búsqueda puede abarcar varias bases de datos.

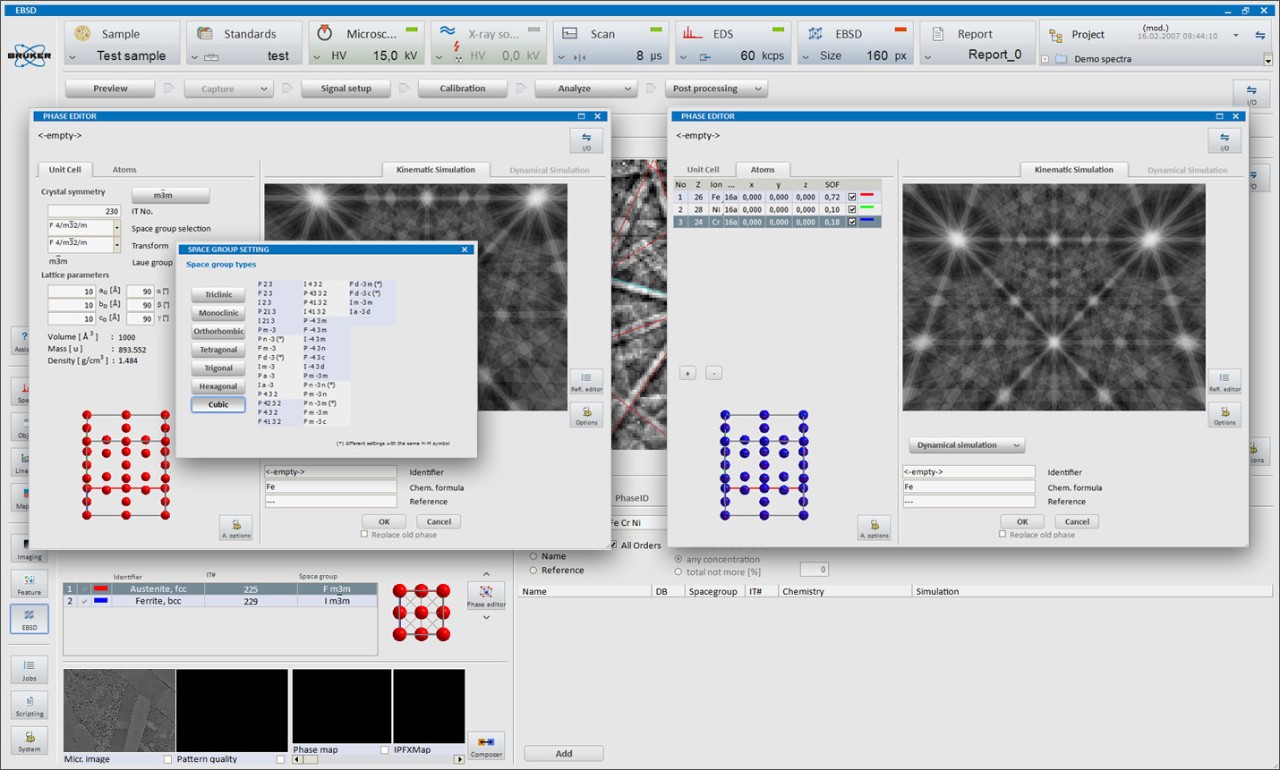

El editor de fases
ESPRIT contiene un potente editor de fases que proporciona al usuario los medios para crear y/o editar fases cristalográficas. La interfaz del editor de fases también se puede utilizar para calcular simulaciones de patrones utilizando la teoría dinámica de la difracción de electrones. Cuenta con:
- Fácil entrada de datos cristalográficos (unidad asimétrica)
- Apoya todas las simetrías de cristal
- Generación de posiciones atómicas sobre la base de grupos espaciales cristalográficos
- Soporte de Laue, grupos de puntos y espacios (reconoce más de 700 grupos espaciales diferentes)
- Selección fácil de usar de los 230 grupos espaciales estándar (Herman-Mauguin)
- Animación 3D de estructura cristalina y célula unitaria: los átomos se pueden descolorido hacia adentro/hacia fuera para una mejor visualización de las subestructuras
- Simulación rápida de patrones basada en la teoría dinámica de la difracción (opción)
- Cálculo de intensidad de reflectores basado en la teoría cinemática
- Animación en tiempo real de intensidades cinemáticas como bandas en 256 niveles de grises como proyecciones gnomónicas, estereográficas y esféricas
- El voltaje de excitación (longitud de onda) para la simulación EBSP se puede ajustar arbitrariamente
- Colores definidos por el usuario para cada familia de reflectores
- Rotación simultánea de la estructura y simulación incluyendo zoom
- Soporte de modo de pantalla completa
- Importación de Crystal Information File (CIF), *.cel-files (PowderCell) o *.cry-files (Twist (CHANNEL5™))

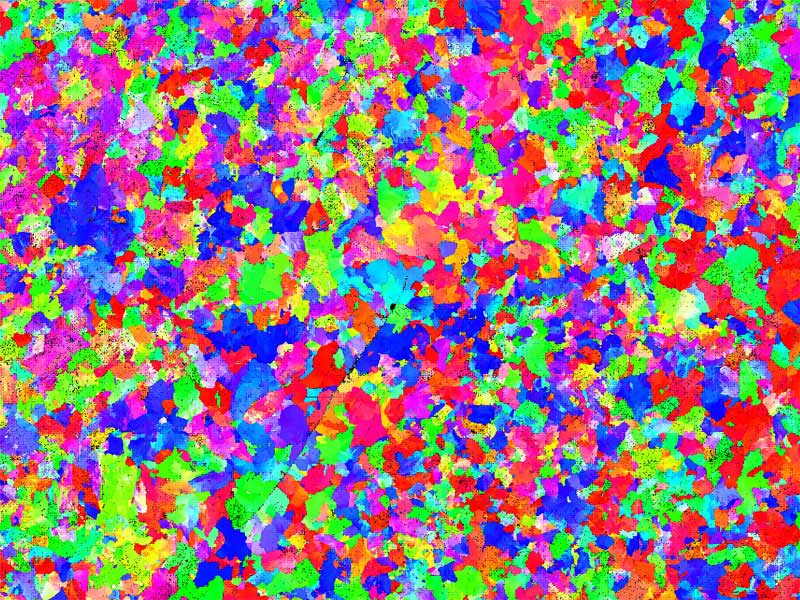

Re-indexación rápida con hasta 40.000 puntos/s
El software EBSD es capaz de re indexar conjuntos de datos en un tiempo increíblemente corto. Los materiales de una sola fase se pueden volver a indexar con alrededor de 40.000 puntos/s. La ventaja de volver a indexar es que las mediciones se pueden volver a analizar cuando no todas las fases se han seleccionado o conocido inicialmente.

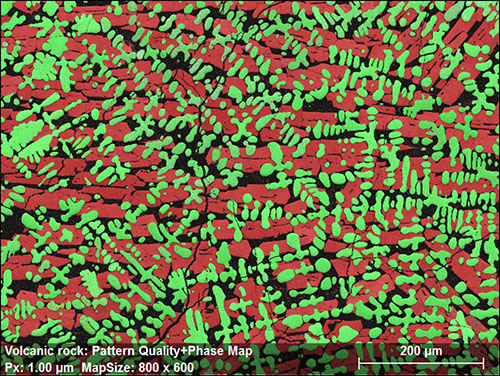

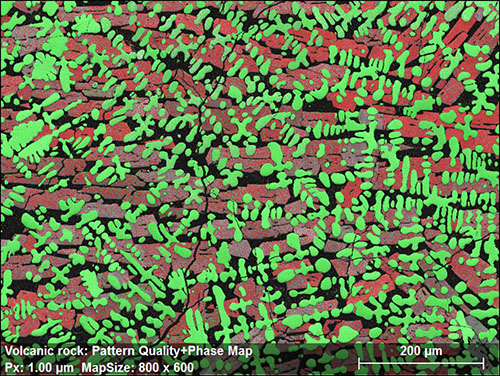

Identificación de fase avanzada
La característica Advanced Phase ID se basa en el trabajo de desarrollo continuo de Bruker para integrar las técnicas EBSD y EDS. Combinando ESPRIT para el algoritmo de indexación ultrarrápido de EBSD con un motor de búsqueda de fase robusto y rápido, así como la detección de banda interactiva, la función Advanced Phase ID determina el mejor archivo de fase que se ajusta a la fase cristalográfica bajo investigación.
La función Advanced Phase ID se puede utilizar en línea (en el SEM) así como sin conexión en un equipo independiente. ESPRIT para el manejo de datos único de EBSD, la función Advanced Phase ID y la re-indexación fuera de línea ultrarrápida permiten lanzar una medición sin necesidad de identificar todas las fases actuales en un material multifásico. Las fases que faltan se pueden identificar sin conexión y utilizar para la re-indexación posterior de los datos EBSD, mejorando significativamente la eficiencia del usuario y seM.
