Correlación de Estadísticas de Granos con varias Propiedades en Aleaciones Industriales

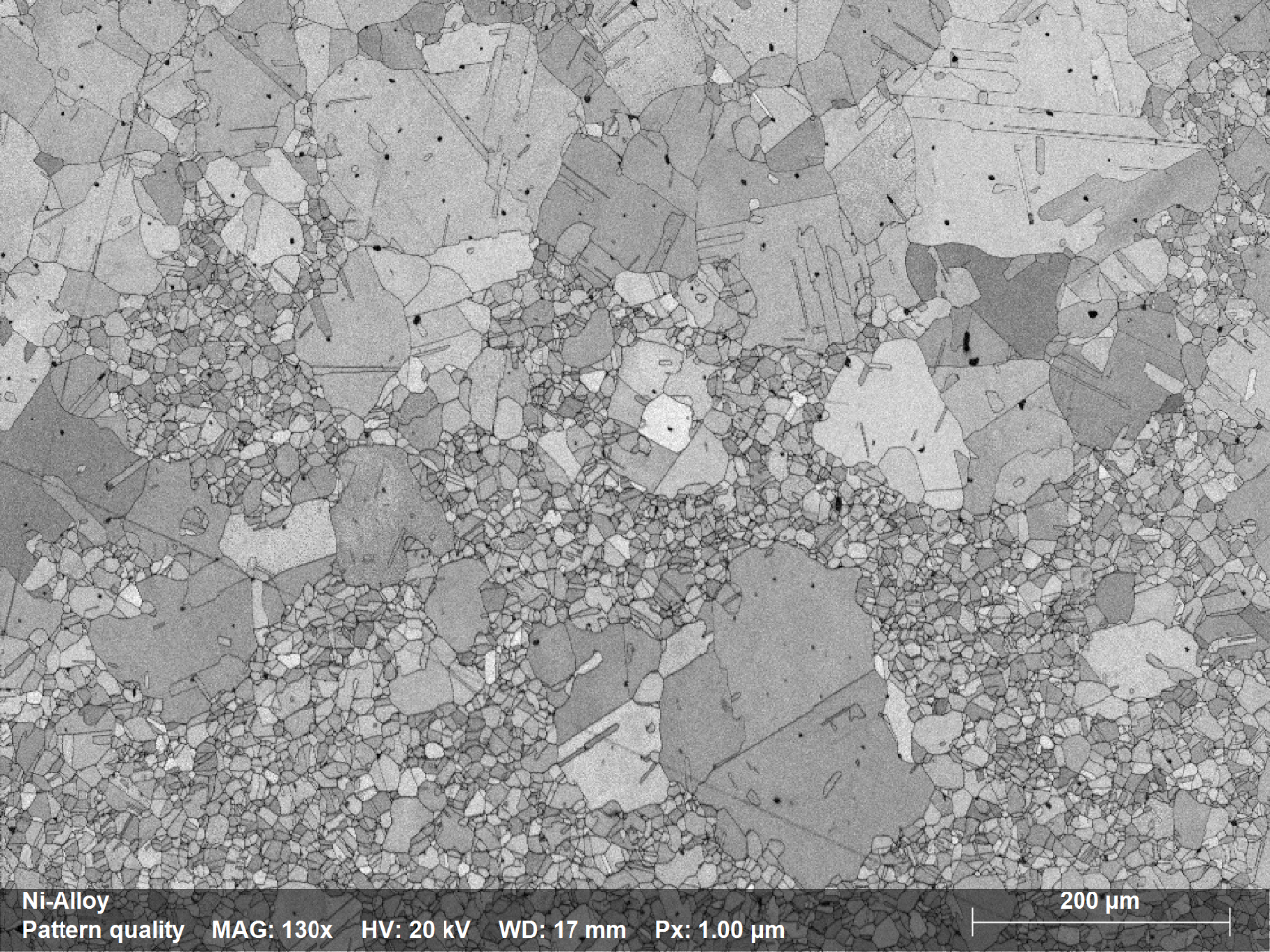

1.1: Mapa de calidad de patrón que representa la microestructura de una muestra de aleación de Ni con una distribución bimodal de tamaños de grano; mapa fue adquirido utilizando el detector eFlash XS EBSD montado en JSM IT200 SEM

Uno de los beneficios más importantes de la técnica EBSD es la producción de estadísticas confiables de granos; por ejemplo, el tamaño y la distribución del diámetro medio. Esto se puede correlacionar con varias propiedades del material analizado, dureza, resistencia y plasticidad/formabilidad. El software ESPRIT 2 detecta granos utilizando criterios de erroración y tamaño y calcula automáticamente el tamaño medio de diámetro equivalente utilizando métodos de media de área ponderada y aritmética. Las estadísticas de tamaño y forma de grano se complementan con una multitud de opciones de subconjunto para crear potentes herramientas de cuantificación de microestructuras que apoyan a científicos e ingenieros en el proceso de comprensión y/o predicción de propiedades de materiales.

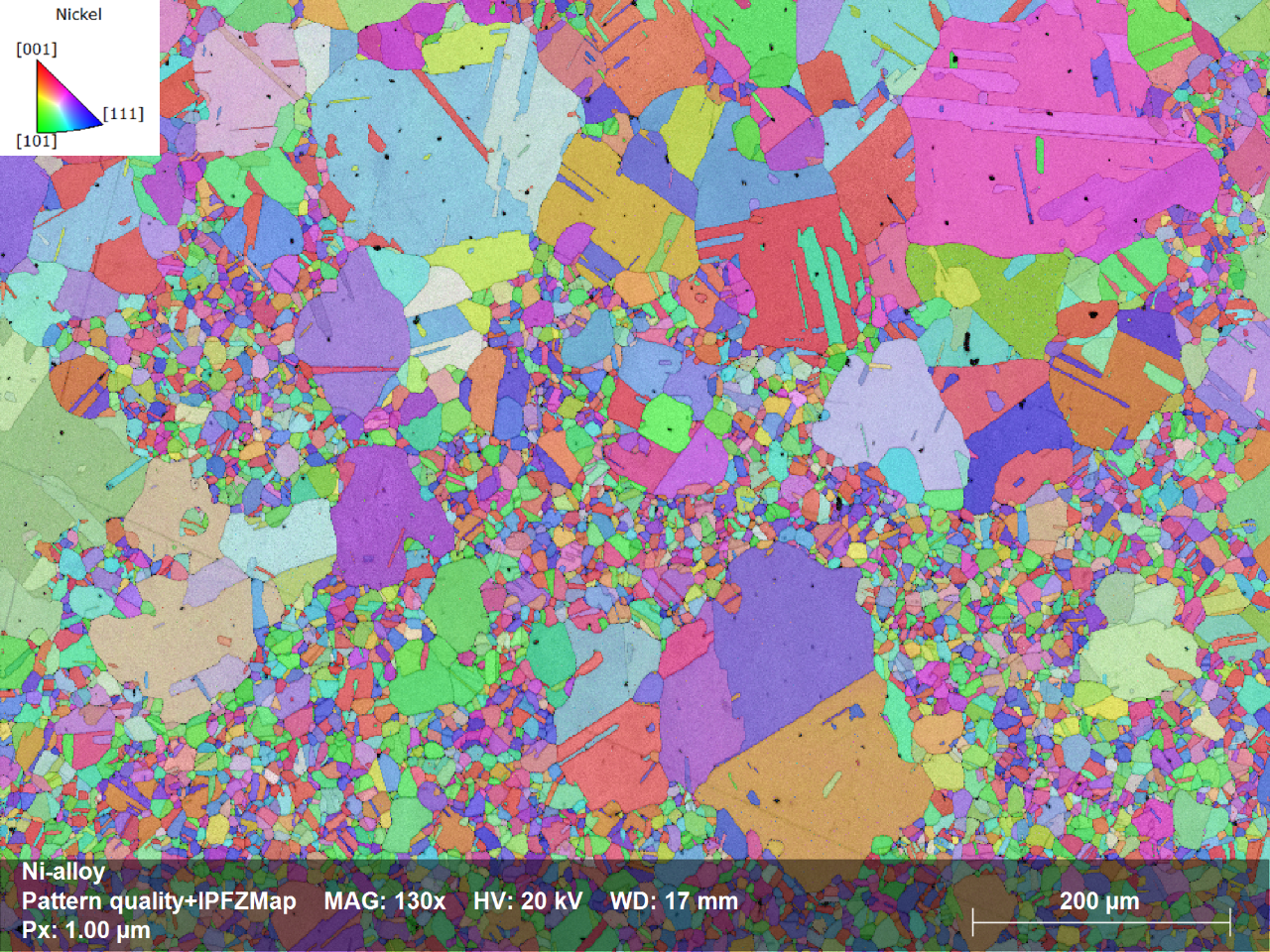

1.2: Mapa de orientación cristalina de la muestra de aleación de Ni, que muestra la orientación de cada grano relacionando el código de color descrito en la esquina superior izquierda con la superficie de la muestra normal; velocidad de adquisición: 510 marcos/seg, cero soluciones: 1,3%. ¡No se aplica limpieza de datos!

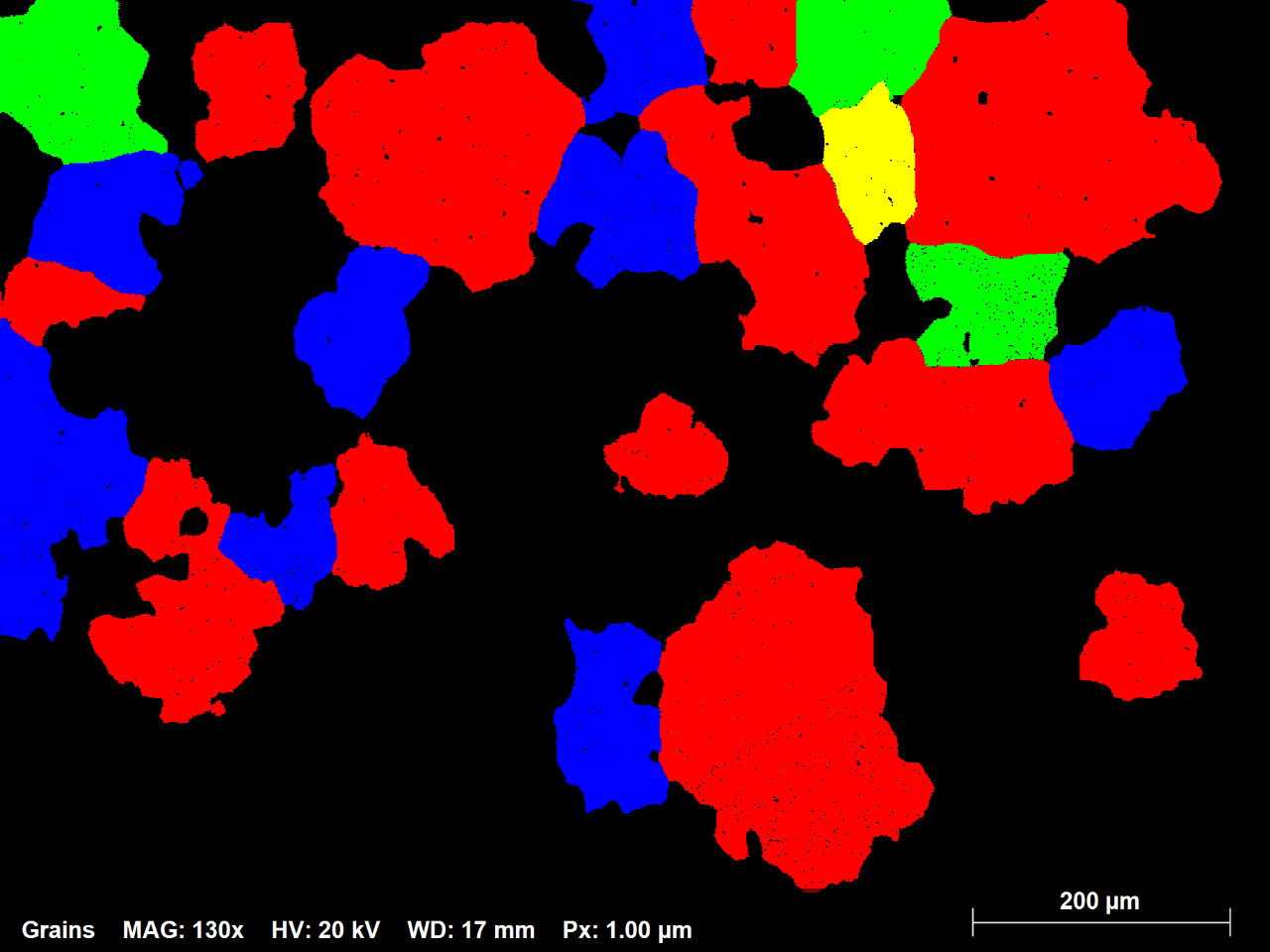

1.3: Subconjunto del mapa EBSD de aleación de Ni que muestra en colores aleatorios todos los granos con un diámetro equivalente mayor que 70 micras; El 1% del número total de granos representa el 42% del área del mapa

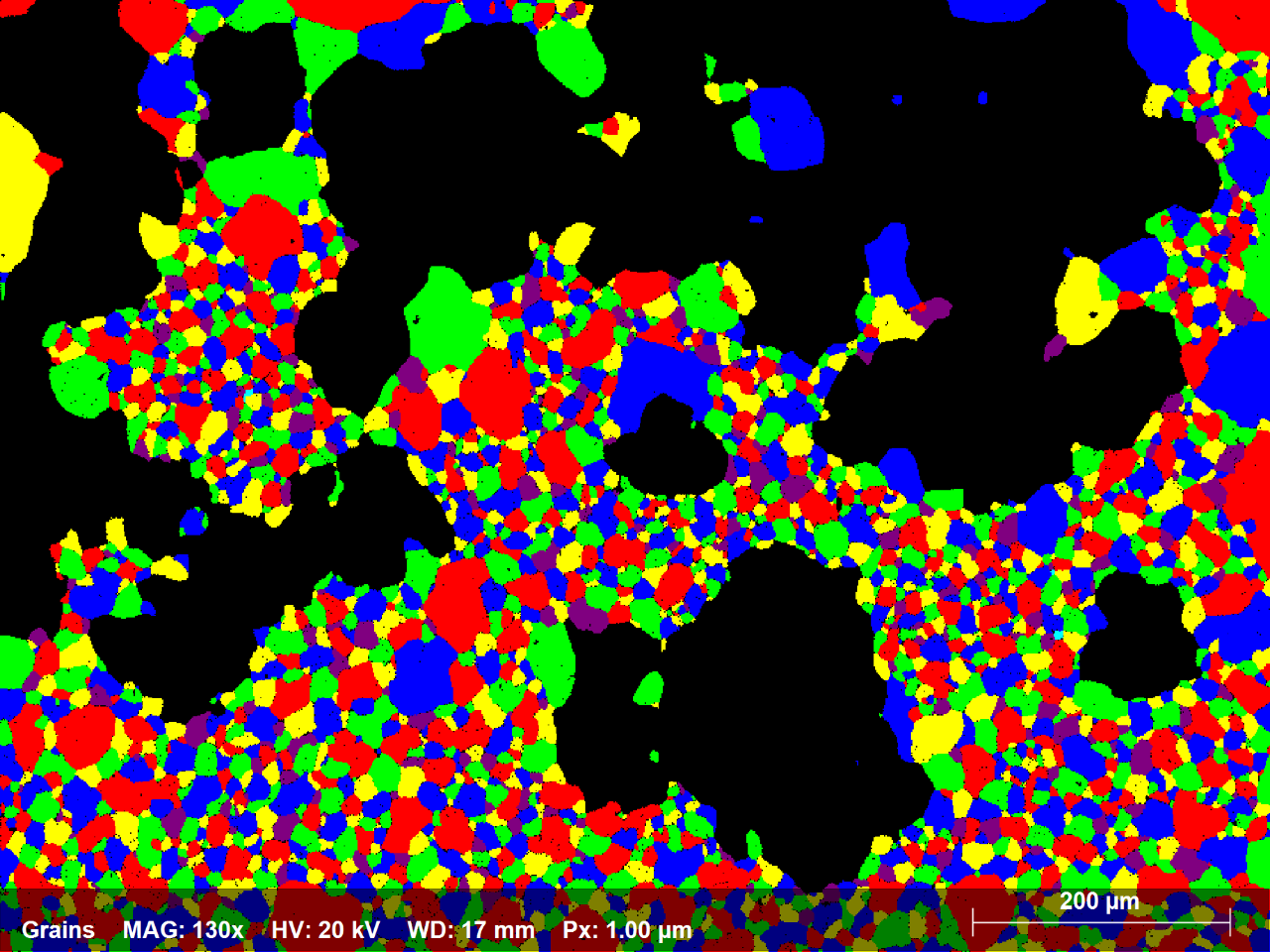

1.4: Subconjunto del mapa EBSD de aleación de Ni que muestra en colores aleatorios todos los granos con un diámetro equivalente inferior a 70 micras; hay 2250 granos que representan el 58% del área del mapa

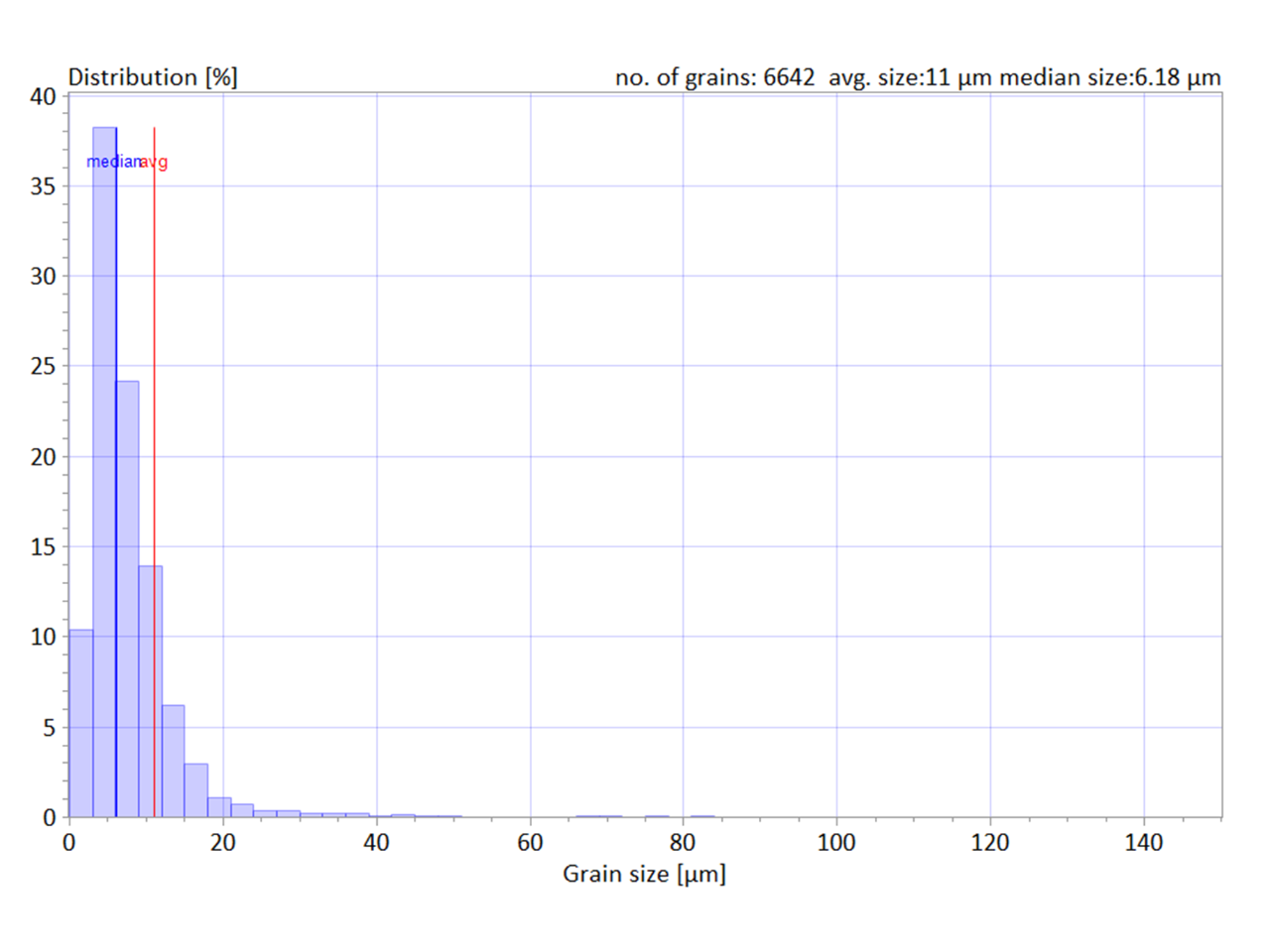

1.5a: histograma de distribución del tamaño del grano y tamaño medio del diámetro del grano calculado utilizando la media aritmética; el valor mediano para el tamaño del diámetro del grano también se calcula y se muestra automáticamente, así como el número total de granos considerados en las estadísticas

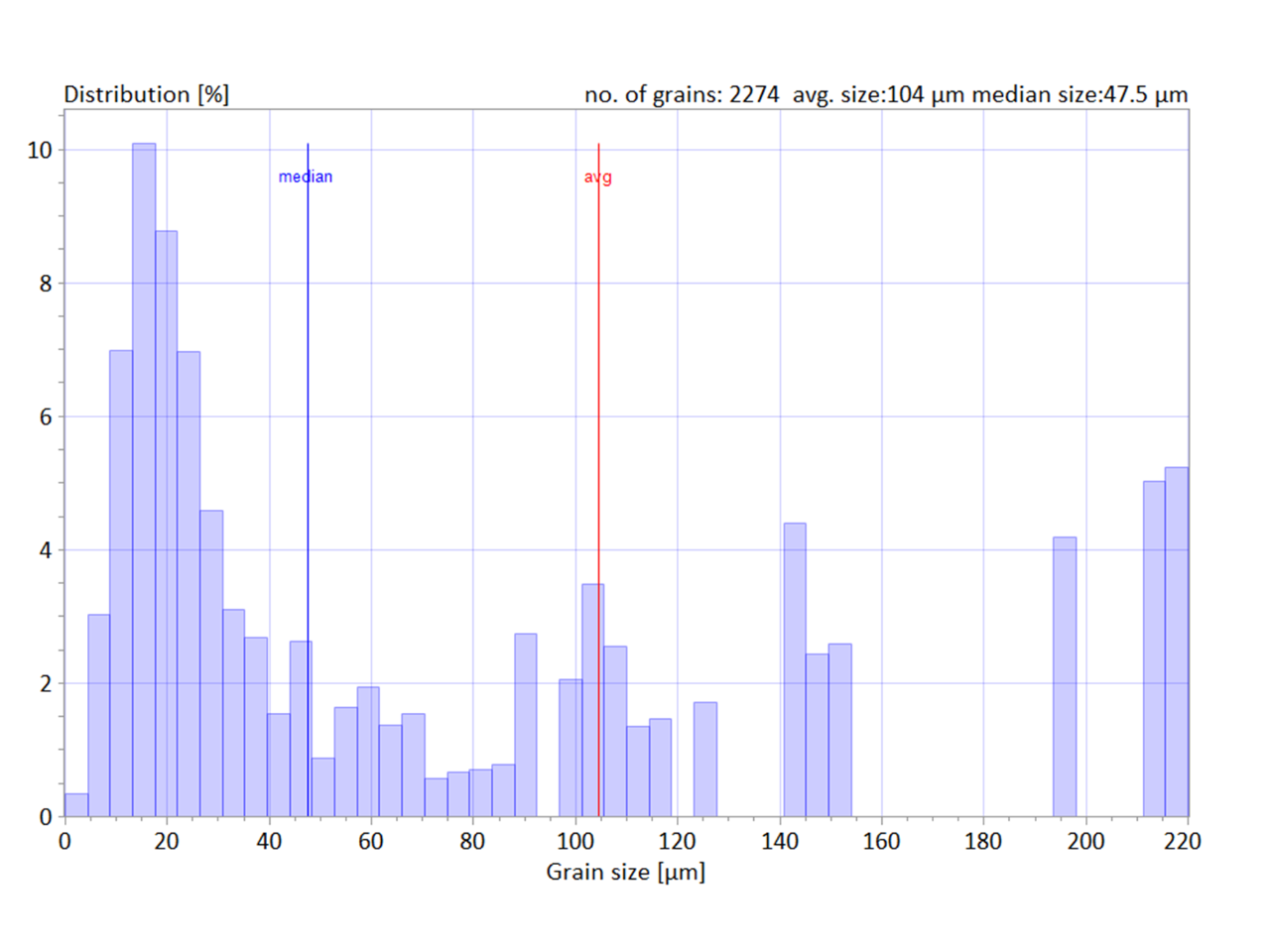

1.5b: Histograma de distribución del tamaño del grano y tamaño medio del diámetro del grano calculado utilizando la ponderación del área, es decir, los granos más grandes tienen una mayor influencia en el valor medio del tamaño del diámetro. Para materiales con una distribución bimodal de tamaños de grano, se recomienda utilizar la ponderación de área cuando se intenta correlacionar el valor medio del tamaño del diámetro del grano con las propiedades mecánicas, por ejemplo, resistencia, rigidez, dureza, etc.
