Bruker
Productos y soluciones Aplicaciones Servicios Noticias & Eventos Acerca de Carreras
Por favor, use al menos 2 caracteres (actualmente está utilizando 1 carácter).

Languages

Clasificación de vidrio forense según ASTM E2926

Micro-XRF es el método de preselección perfecto. No requiere preparación de la muestra, deja la muestra intacta y revela rápidamente información con alta resolución espacial sobre la composición elemental de la muestra. Estos beneficios hacen de micro-XRF una técnica ideal para aplicaciones forenses, y hoy en día es una técnica bien establecida en este campo.

Para la comparación forense de vidrio, existe un método de prueba ASTM para el uso de micro-XRF (ASTM E2926-17). La comparación se basa en proporciones de elementos medidas, por lo que no se basa en una cuantificación completa del vidrio. El método de ensayo ASTM se refiere al material de referencia certificado NIST 1831 de vidrio común. La óptica policapilar del M4 TORNADO (PLUS) mantiene un flujo de fotones muy alto, a pesar de que el haz de rayos X se centra en un punto con un diámetro de 20 μm. Con el alto rendimiento de señal de los SDD hasta 100000 impulsos por segundo pueden ser utilizados para la comparación de fragmentos de vidrio muy pequeños. Este avance en la tecnología permite relaciones señal-ruido mucho mejores y límites de detección mejores quel los establecidos en el documento ASTM E2926.

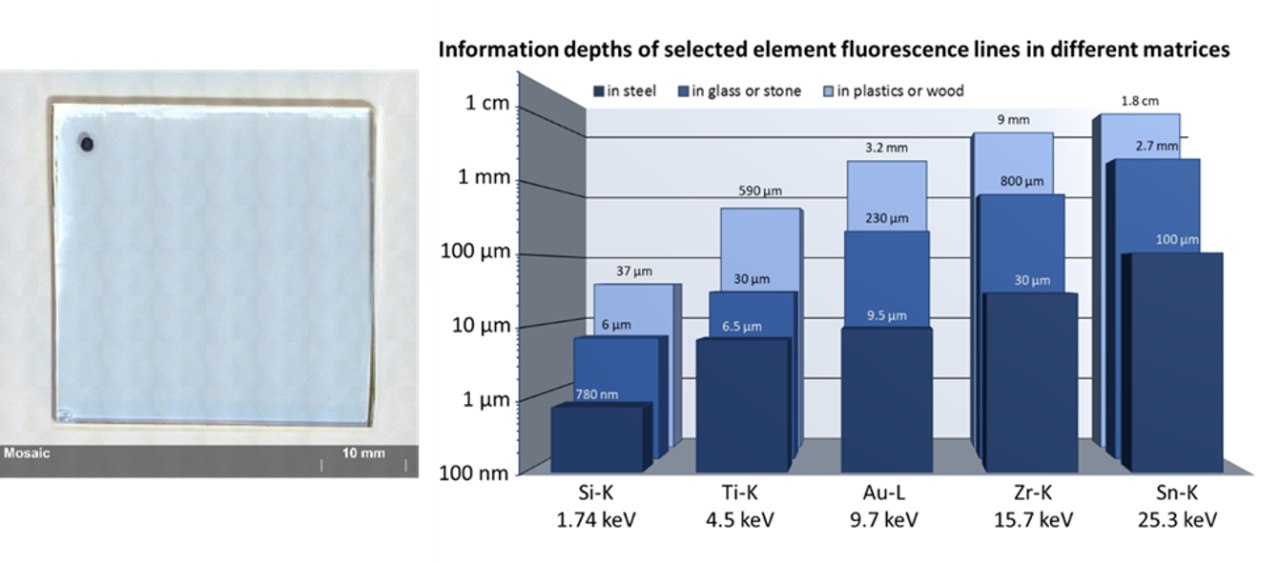

Hoja de vidrio comúng NIST 1831. Este material de referencia certificado viene como una placa de vidrio de 3 mm de espesor. Es "infinitamente grueso" para el análisis XRF de los elementos certificados, como se puede ver en el gráfico: para Zr la profundidad de la información en vidrio es de 800 µm (calculado utilizando https://xrfcheck.bruker.com/InfoDepth).
Superposición de 20 espectros grabados con un M4 TORNADO, 10 espectros se midieron durante 600 s, los otros 10 espectros tuvieron un tiempo de integración de 1200 s. Los límites de detección para los elementos se basan en la relación señal-ruido, que son significativamente mejores que los señalados en el documento ASTM E2926.
Las proporciones de la fluorescencia detectada se utilizan para clasificar los vidrios. Debido a las elevadas tasas de impulsos detectados (incluso con un solo SDD) y la resolución espectral mejorada de la tecnología de detectores hoy en día, la estabilidad de las relaciones es mejor de lo necesario para cumplir con el método de prueba ASTM E2926.
