ASTM E2926 による法医学的ガラス分類
マイクロXRFは完全な前スクリーニング方法です。それはサンプルプレパレーションを必要とせず、サンプルを損傷せず、サンプルの元素組成に関する空間的に解決された情報をすぐに明らかにします。これらの利点は、マイクロXRFを法医学的アプリケーションにとって理想的な技術とし、今日ではこの分野で確立された技術です。
ガラスのフォレンジック比較には、マイクロXRF(ASTM E2926-17)の使用のためのASTM試験方法があります。比較は測定された元素比に基づいているため、ガラスの完全な定量化に依存しません。ASTM試験法は、NIST 1831ソーダライムガラスの認定参照材料を指します。M4 TORNADO(PLUS)のポリキャピラリー光学系は、X線ビームが<20 μmの直径のスポットに焦点を合わせても、非常に高い光子フラックスを維持します。SDDの高い信号スループット機能を使用すると、毎秒100000カウントまで非常に小さいガラスの破片のガラス比較に使用することができます。この技術の進歩により、ASTM E2926文書に記載されているよりもはるかに優れた信号対ノイズ比と検出限界が可能になります。

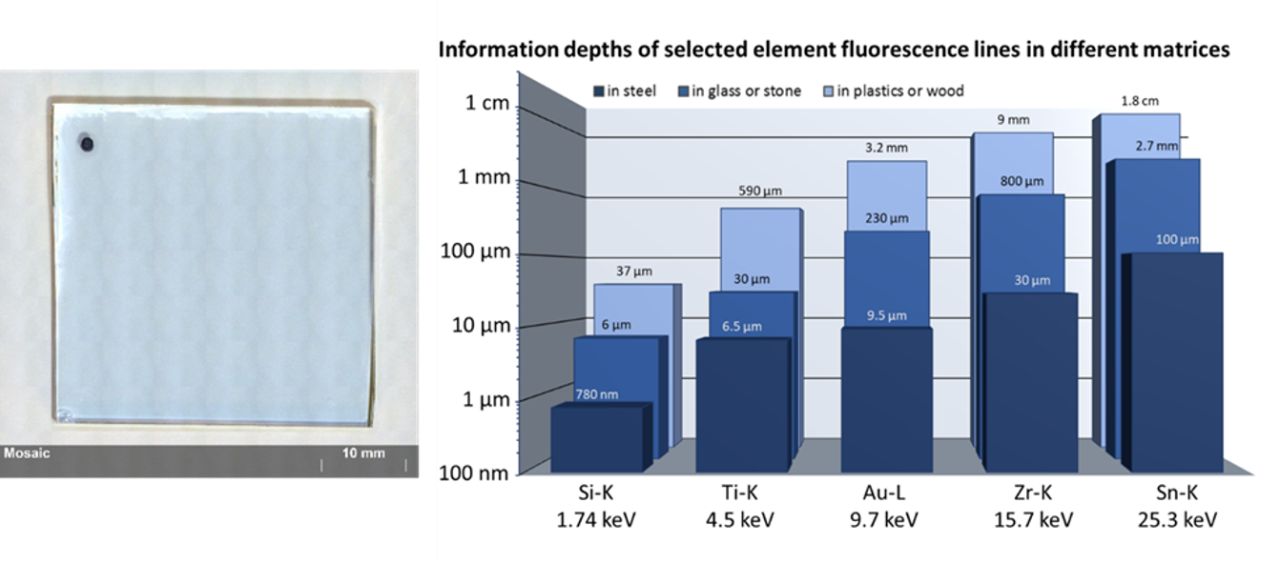

NIST 1831ソーダライムシートガラス。この認定された参考試料は3mm厚いガラス板として提供されます。Zrの場合、ガラスの情報深度は800μm(https://xrfcheck.bruker.com/InfoDepthを使用して計算)です:それは、認定された元素のXRF分析のために「無限に厚い」状態です。

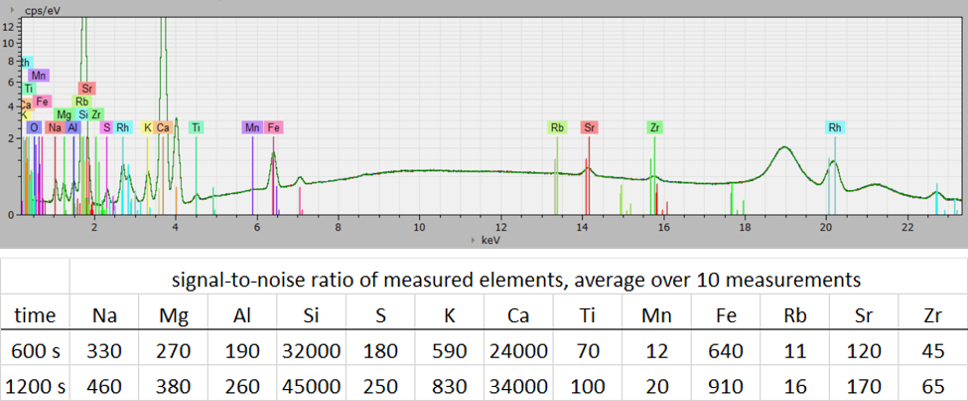

M4 TORNADOで観測された20ものスペクトルの概要、10のスペクトルを600s、他の10スペクトルは1200sの積算時間をかけました。元素の検出限界は、ASTM E2926 ドキュメントで報告されているよりも大幅に優れたSN比に基づいています。
検出されたX線強度の比率は、ガラスの分類に使用されます。検出されたカウント率(SDDが1つしかない場合でも)が大幅に高く、今日の検出器技術のスペクトル分解能が向上しているため、ASTM E2926試験方法への準拠に必要以上にデータの安定性が優れています。
