Analyseur d’agent de contraste

Analyse des agents de contraste TD-RMN

Le minispec Contrast Agent Analyzer est utilisé pour étudier l’effet des produits pharmaceutiques connus sous le nom d'« agents de contraste IRM » sur la relaxation rmn des protons dans l’eau ou la graisse. Les agents de contraste sont utilisés pour améliorer le contraste dans les images de résonance magnétique entre les tissus qui autrement serait difficile à différencier. Ce sont particulièrement les tissus mous du système nerveux, digestif, lymphatique et cardiovasculaire central, du foie, du sein et des poumons.
La conception d’un agent de contraste réussi nécessite des propriétés pharmaceutiques et IRM contradictoires à respecter immédiatement : bien que les ions métalliques comme Mn2+ et Gd3+ puissent conduire à une très bonne amélioration du contraste, ils doivent être chélatés parce que les concentrations appliquées des « ions nu » sont toxiques.
La minispec mq-série d’instruments RMN banc-dessus jouent un rôle clé dans la caractérisation et la validation des propriétés des agents de contraste. La tâche consiste à examiner le raccourcissement du temps de relaxation T1 et T2 des protons de graisse et d’eau par des agents de contraste. Les protons de graisse et d’eau sont principalement responsables de l’image MR.

Analyseurs d’agents de contraste :

• mq60 - pour les analyses de temps de relaxation près du champ d’un système d’IRM clinique de 1,5 T
• mq40 - pour les analyses de temps de relaxation près du champ d’un système d’IRM clinique 1.0 T

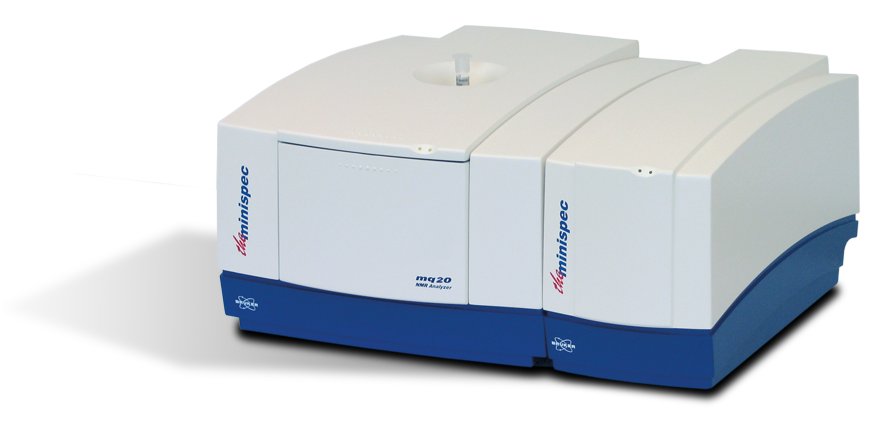

• mq20 - pour les analyses de temps de relaxation près du champ d’un système d’IRM clinique 0,5 T
• mq10 - pour la mesure des paramètres de temps de relaxation à 0,23 T
• mq7.5 - pour la mesure des paramètres de temps de relaxation à 0,17 T

• Gagnez un temps d’IRM coûteux
• Exploite toutes les séquences d’impulsions courantes pour l’analyse du temps de relaxation T1, T2, en appuyant sur un bouton
• Emplacement facile, banc, pas de blindage haute et radiofréquence requis
• Aimant permanent gratuit cryogène
• Manipulation et mesure d’échantillons simples
• Prix attractif par rapport aux systèmes d’IRM
• Seule peu d’agent de contraste coûteux requis

Console avec Broadband RF Electronics:

• Fréquence de mesure : 2 à 65 MHz
• Modulateur : canaux de phase RF de 0°, 90°, 180°, et 270° avec une précision supérieure à 0,2°

• Émetteur : puissance maximale 300
• Watts, récepteur d’atténuation de puissance linéaire : détection sensible de phase numérique via détection de quadrature ; filtres analogiques et numériques Pulse

• Programmeur : 12 canaux d’impulsion, résolution 20 nsec ; Numériseur : 12 bits, 32K points par seul coup

Unité d’aimant :

• Champs disponibles: 0.17 T, 0.23 T, 0.47 T, 0.94 T, et 1.41 T

Options de température de la sonde

• Température fixe : La température de la chambre d’échantillonnage est réglée par un système de chauffage aimanté à une température fixée entre 35 et 45 °C

• Température variable de l’échantillon, + 5 à + 50 °C (mq40, mq60), - 5 à + 65 °C (mq20) Informations sur une plage de température plus large sur demande

Exigences du système

• Empreinte: 75 x 65 cm (WxD)

• Poids du système: ~ 120 kg selon le champ magnétique
• Température de fonctionnement: 18 °C min., 28 °C max.

• Humidité: 20 - 80%, non-condensation

• Gamme de tension : 100 - 240 gamme de fréquences VAC : 50 - 60 Hz.


Options

• Automatisation : Autosampler pour une opération sans surveillance pour plus de 100 échantillons préparés. Lecteur de codes à barres pour le suivi d’exemples.
