造影剂分析仪

TD-NMR 造影剂分析

minispec造影剂分析仪用于研究被称为“MRI造影剂“对水或脂肪中质子的 NMR 弛豫的影响。造影剂用于增强磁共振图像中各组织之间的对比度，否则将很难区分。尤其是中枢神经、消化系统、淋巴系统和心血管系统、肝脏、乳房和肺部的软组织。

设计一种成功的造影剂需要同时满足相互冲突的药物和磁共振成像特性：尽管Mn2+和Gd3+等金属离子可能会导致非常好的造影剂增强，但它们需要被螯合，因为应用浓度的”裸离子“是有毒的。

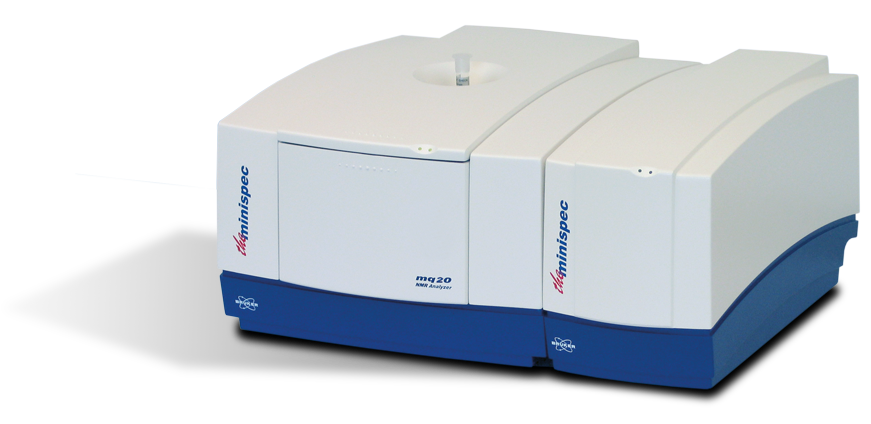

minispec mq-series台式核磁共振仪器在表征和验证造影剂的特性方面发挥了关键作用。其任务是检查造影剂对脂肪和水质子的T1和T2弛豫时间的缩短。脂肪和水质子主要负责MR图像。

造影剂分析仪：

• mq60：用于1.5 T左右临床磁共振成像系统的弛豫时间分析
• mq40：用于1.0 T左右临床磁共振成像系统的弛豫时间分析

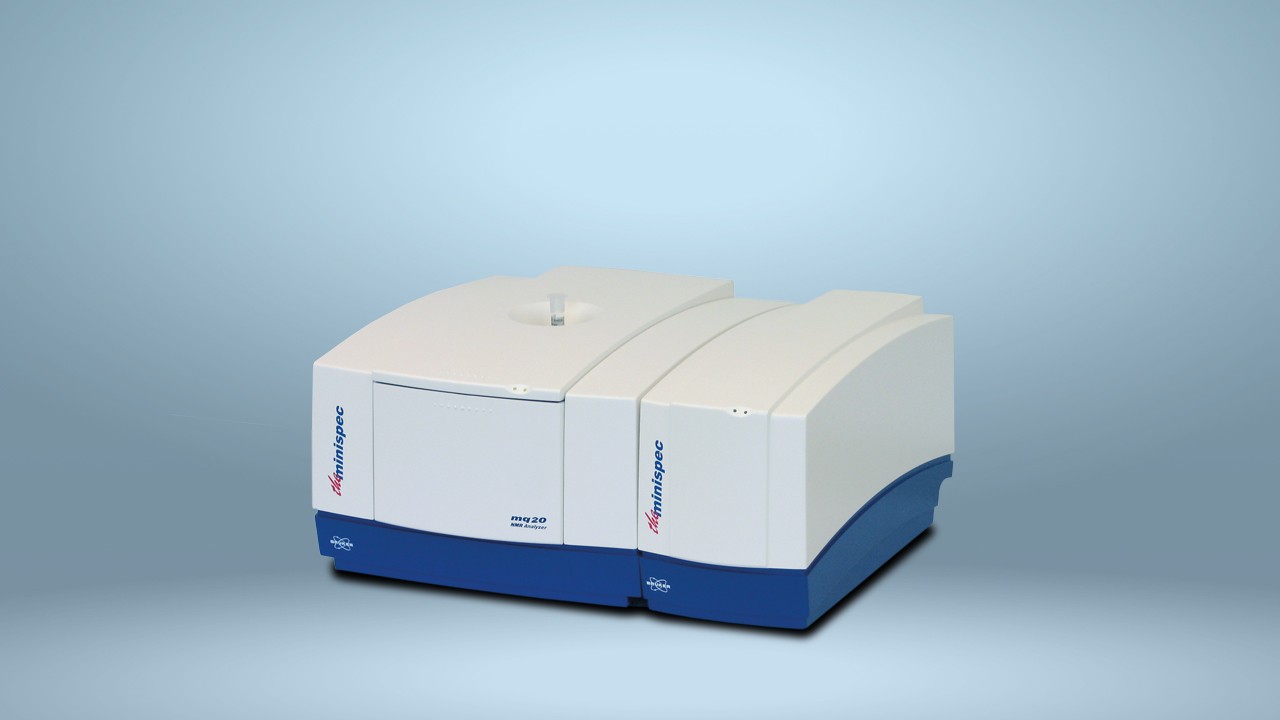

• mq20：用于0.5 T左右临床磁共振成像系统的弛豫时间分析
• mq10：用于测量0.23 T的弛豫时间参数
• mq7.5：用于测量0.17 T的弛豫时间参数

• 更长的MRI时间
• 只需按一下按钮，就可以操作所有常见的脉冲序列进行T1、T2弛豫时间分析
• 易于安装，台式尺寸，无需高频和射频屏蔽
• 无需制冷剂的永磁体
• 简单化的样品处理和测量
• 与MRI系统相比，价格极为优惠
• 只需要少量昂贵的造影剂

带有宽带射频电子的机柜

测量频率：2 - 65 MHz

调制器：0°、90°、180°和270°射频相位通道，精度优于0.2°。

发射器：最大功率 300 W，线性功率衰减

接收器：通过正交检测进行数字相位敏感检测；模拟和数字滤波器

脉冲编程器：12个脉冲通道，分辨率20纳秒

数字化仪：12位，每个单次拍摄32K点

磁体

场强范围：0.17 T，0.23 T，0.47 T，0.94 T，1.41 T

探头温度选项

固定温度：样品室温度由磁体加热系统调节，温度固定在35-45 °C之间

可变的样品温度：+ 5 至 + 50 °C（mq40，mq60），- 5 至 + 65 °C（mq20）；也可提供更广泛的温度范围信息

系统要求

占地面积：75 x 65 cm（宽 x 深）

系统重量：约 120 kg，随磁场不同而变化

运行温度：最低 18 °C，最高 28 °C

湿度：20 - 80%，非凝结状态

电压范围：100 - 240 VAC

频率范围：50 - 60 Hz.

可选配置

自动化：自动进样器，可在无人看管的情况下操作100多个已制备样品；可用于样品追踪的条形码阅读器。
