TD-NMR 工业解决方案

Dip on Fibers

弹性涂层分析仪

亮点

亮点

在工业纤维上应用弹性体涂层,也被称为“纤维表面涂层”,是特殊纤维应用的一个重要组成部分,包括技术、纺织和高性能纤维。在纤维上涂层有助于改善纤维的几种特性,包括加固、防风和防水特性,这取决于最终产品的需求。这种涂层也可以应用于服装和橡胶产品,如传送带或汽车轮胎。

什么是纤维表面涂层(Dip on Fiber)?

纤维表面涂层基本上就是具有弹性特性的聚合物。通常,这些涂层由碳、硅、氧和氢组成。弹性涂层具有粘弹性以及非常低的分子间力。当应用于纤维时,是密封的涂层,表现为粘合剂,并保护物体的灵活性。有时,这些涂层可用于保护鞋底,覆盖轮胎,甚至对某些受控环境进行绝缘。

根据纤维、涂层和应用的不同,涂层量在5%和一直到25%的重量范围内。纤维表面涂层的适用材料包括:

  • 技术、纺织和高性能纤维
  • 多丝或单丝纤维
  • 聚酯、聚酰胺、聚丙烯、聚乙烯、聚丙烯腈纤维

特点

特点

  • 仅需少量校准标准样品(3-5个)
  • 不受样品颜色或表面影响
  • 保证在60秒内完成一步式测量
  • 由于出色的磁体和磁体温度稳定性,分析具有很高的可重复性

优势

优势

布鲁克的小核磁 mqOne 分析仪可以在一步式测量中快速、准确地分析纤维表面涂层。通常情况下,纤维上的应用涂层是基于纤维和涂层的不同弛豫时间。用mqOne系统分析涂层时,首先在试管中称量纤维样品以确定样品质量。该系统测量涂层纤维的时域核磁共振(TD-NMR)信号的衰减。涂层信号与纤维信号分离,其振幅与涂层量相关。

与湿化学分析、近红外和重力测量等其他分析方法相比,布鲁克的小核磁系统具有诸多优势。mqOne 系统用于分析纤维表面涂层的一个优势在于,仅需少量的校准标准即可。此外,该系统只需不到60秒的时间即可提供一步式测量。mqOne还有着高水平的重现性,这主要是由于出色的磁体和磁体温度稳定性。

应用

应用

为了分析尼龙纤维上的涂层,我们测量了5个已知涂层含量的样品用于校准。每个样品都准备了两个备用品。在布鲁克小核磁 mq20 纤维上油率分析仪的 18 mm 样品管中装入约 5 g 样品,并在测量前在 40°C 回火。参考值是使用重力测量法确定的。TD-NMR 和重力测量法之间的比较非常明显:结果几乎与参考值相等,见下图

分析技术实例

在对尼龙纤维上的涂层进行分析时,我们总共测量了 5 个已知涂层含量的样品进行校准。操作员为每个样品准备了两个复制品。然后,操作人员在布鲁克小核磁 mqOne 纤维上油率分析仪的 18 mm 样品管中装入大约 5 g 的涂层样品。这些试管在摄氏 40 度下进行回火,并使用重力测量法确定参考值。然后,在TD-NMR和重力测量之间进行了比较,结果显示与参考值大致相同。

分析纤维表面涂层

分析纤维上的涂层对于确定产品在投放市场前是否有适当的密封和/或涂层是很重要的。虽然这是生产过程的一个重要部分,但确定纤维上有恰当的涂层并不总是容易的。在某些情况下,涂层水平的分析需要快速、连续地完成,这就需要改进评估方法。

布鲁克易于操作的小核磁mqOne分析系统可用于分析各种纤维和产品的纤维上的涂层。该系统同时配有校准验证和校准转移样品功能。对于大多数应用来说,需要的校准样品非常少,因为在大多数情况下只需要3到5个校准样品。总的来说,从称量空的样品管到产生结果报告的整体流程仅需不到5分钟,具体时间取决于应用种类。

技术参数

技术参数

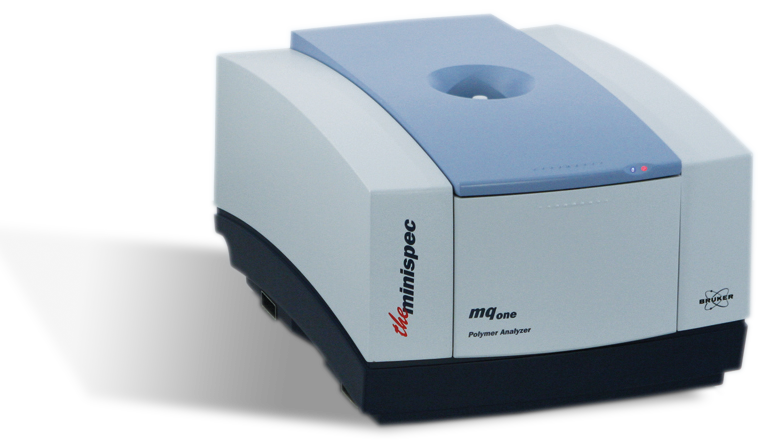

  • 用于常规分析的小核磁 mq-one 纤维上油率分析仪

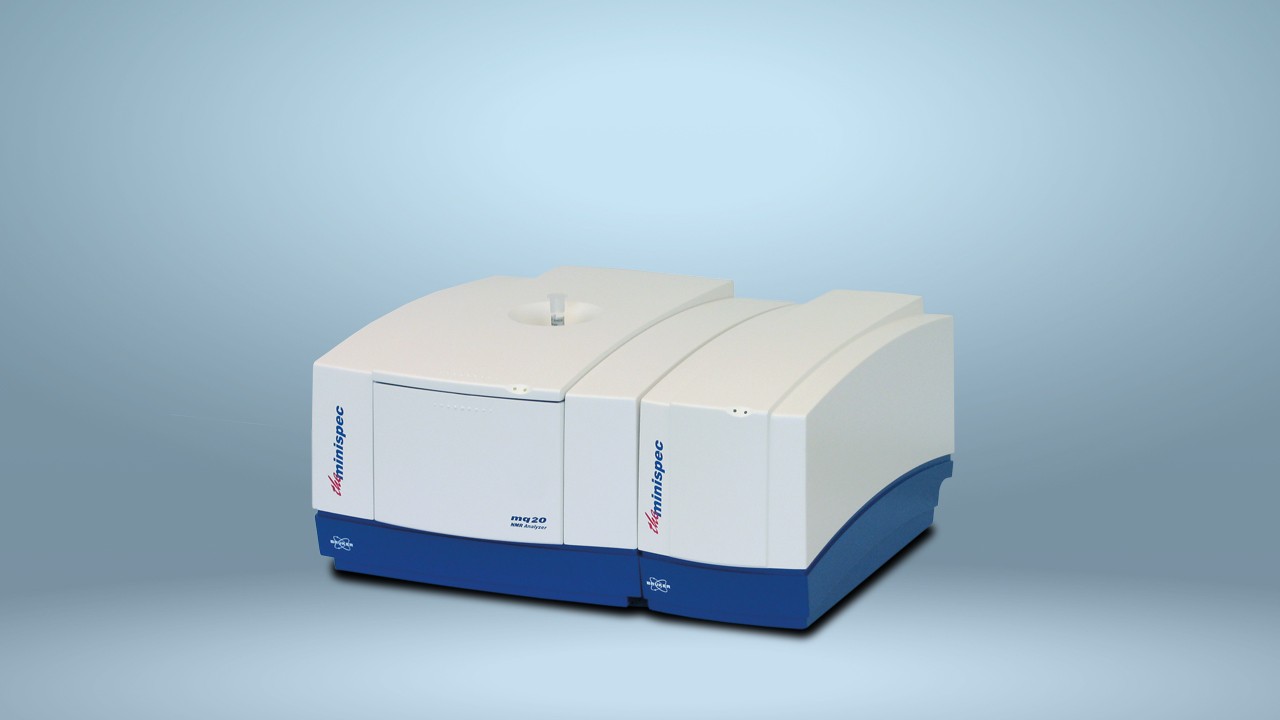

  • 用于研发和常规f恩熙的小核磁 mq20
  • 多语言m+软件,支持数据完全追溯
  • 玻璃或TEFLON®试管
  • 天平可将重量自动传输至小核磁软件
  • 用于样品预处理的金属块温控器(可选)
