磁共振扩散

磁共振扩散（MR Diffusion）是一种强大且广泛应用的方法，用于研究分子运动，例如布朗运动、平移运动和流体流动。

专用的扩散探头是提升 DOSY 和 q 空间实验分辨率的终极工具。高梯度强度和快速切换时间使得能够对扩散系数低至 5 × 10⁻¹⁵ m²/s 的样本进行扩散研究，从而能够检测宽范围内的各种扩散时间，并研究需要高梯度强度的 X 核。

磁共振扩散附件和磁共振微成像附件共享相同的硬件平台，允许使用成像附件的梯度放大器驱动扩散梯度线圈。

布鲁克为磁共振扩散提供了一套完整的硬件和软件配件包，可轻松安装在配备标腔（52 mm）、宽腔（89 mm）或超宽腔（154 mm）磁体的现有 AVANCE 核磁共振谱仪上。

该附件具备最先进的磁共振扩散成像能力，结合极强的梯度场与高分辨率磁共振探头技术，能够将高分辨率核磁共振波谱学无缝扩展至大分子及慢扩散分子的研究领域。此外，它还能够用于研究更复杂的体系，例如多孔介质。

磁共振扩散附件是一款易于使用的常规扩散成像软件包，集成了行业领先的硬件和软件，使非专业用户和专业用户都能完全掌控其磁共振实验——无论是进行常规扩散成像检查，还是开发高度复杂的扩散序列。

磁共振扩散探头

磁共振扩散探头适用于标腔、宽腔和超宽腔系统。标腔探头也可安装在孔径较大的磁体上，提供¹H-¹⁹F/XBB和BBI锁场或BBO配置，并具备自动调谐与匹配功能，且适用温度范围广泛。宽腔探头配备多种直径的可更换射频线圈，适用于¹H和X核，可选单调谐或双调谐配置。

硬件

布鲁克的磁共振微成像/磁共振扩散硬件具有高度的灵活性和强大的性能，无论是进行常规测量、开发新的高要求方法，还是研究新型样本，均能胜任。布鲁克 Great60 梯度放大器将高达 60 A 的强梯度脉冲与快速切换时间相结合，在宽带宽范围内保持稳定性，同时具备低失真、高线性和低噪声等特性。

所有布鲁克宽腔或标腔扩散梯度线圈均需配备磁共振扩散机柜，该设备需连接一个梯度放大器。为支持大电流幅值、快速开关及高占空比的高性能应用，所有磁共振扩散梯度线圈均采用闭环水冷系统进行冷却，该系统具备温度、冷却液液位及流量的远程监测功能。

一台 Great 60 放大器：

• 线性电流放大器 100 V 60 A
• 数字预加重与 B0 补偿
• 电流消隐
• 数字信号分配，以消除接地连接引起的干扰
• 1 µs 时间分辨率
• 20 位幅度分辨率
• 梯度线圈监控（功率/温度）

低维护水冷机组

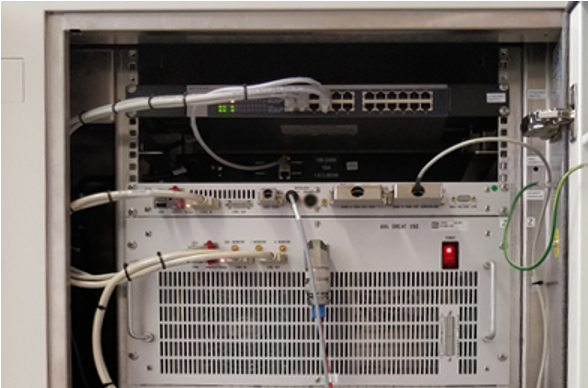

磁共振扩散配件：一套安装在机架上的 60 A 放大器和安全控制器。

TopSpin® 确立了核磁共振（NMR）数据分析以及 NMR 谱图采集与处理领域的行业标准。TopSpin® 软件的最新版本 4.0 采用了全新的、用户友好的图形用户界面（GUI），使工业界和学术界用户都能轻松访问庞大的实验库，其中包括标准的布鲁克脉冲序列以及用户生成的实验库。

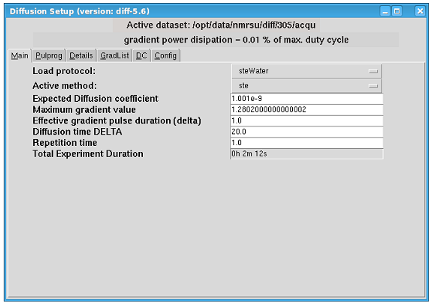

diff 软件包是一款功能全面的软件，旨在简化扩散实验的设置。为了聚焦于具有物理意义的扩散参数，机器级设置已被实验级参数所取代。例如，不再以百分比形式设置梯度强度，而是采用物理单位进行标定。用户可在 Gauss/cm、mT/m、T/m 和 Hz/cm (1H) 之间进行选择。对于实验相关的参数（如扩散时间），diff 程序会计算构成扩散时间的所有相关延迟，并根据序列中不可避免的延迟提供一个下限值。换言之，用户无需了解哪些延迟构成了扩散时间，只需指定扩散时间，程序便会自动设置其他参数。大多数参数都会经过检查，以确保其上下限值在合理范围内。

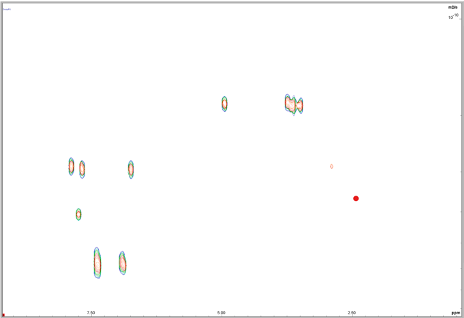

diff 程序涵盖了标准的扩散/DOSY 实验。它还提供了一些“2D”方法，其中“2D”代表两个非傅里叶变换（non-FT）或动态维度，例如具有两个正交扩散维度的 DDCOSY，或具有一个扩散维度和一个弛豫维度的 DRCOSY。未来可用的方法数量还将继续增加。

此外，还有新的设置实验以及纯T1和T2实验。

diff 程序负责在 Dynamics Center 中准备数据分析，并触发 Dynamics Center 中的自动分析。

Dynamic Center 是一个易于使用且功能全面的集成平台，涵盖一般动力学和蛋白质动力学领域。它提供直观、以方法为导向的工作流程，可用于分析各类实验数据。

该扩散配件与MNOVA软件套件兼容。
