SWB 探头 + 迷你 WB90

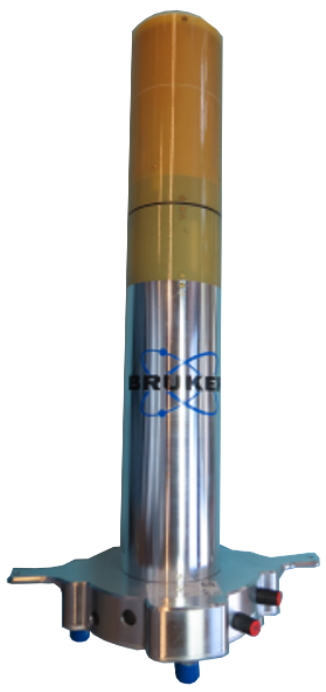

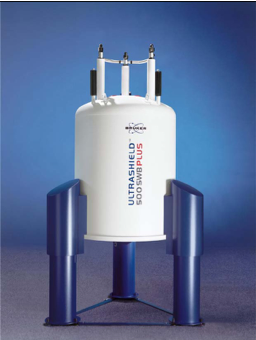

布鲁克的垂直超宽孔 (SWB) 磁铁为直径达 66 mm 的样品提供了空间。因此,它是布鲁克最大的垂直磁铁系统,室温直径为154毫米。MiniSWB90超宽孔rf探头针对材料研究和工艺参数研究进行了优化。

布鲁克的垂直超宽孔 (SWB) 磁铁为直径达 66 mm 的样品提供了空间。因此,它是布鲁克最大的垂直磁铁系统,室温直径为154毫米。MiniSWB90超宽孔rf探头针对材料研究和工艺参数研究进行了优化。该系统配备组合 SWB 梯度/填充系统。额外的 WB 填充系统可以选择安装在 SWB 梯度/填充系统中。所有 SB 和 WB 梯度、填充和 MR 显微镜、MR 扩散、固态且兼容,适合各种用途。SWB 驱动器硬件需要从标准光谱仪驱动放大器机架,提供高达 200 A 的功率,并创建 785 mT/m 的最大梯度强度。SWB 系统提供 300 或 500 MHz 配置。

特征

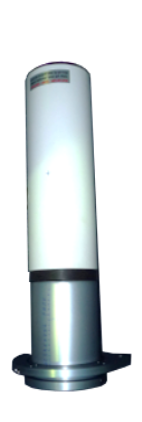

超宽孔探头

梯度强度高达 785 mT/m,水冷

兼容高分辨率和固态应用

占地面积小

可用探头:

  • 66 毫米 ID 1H 四边形探头
  • 40 毫米 ID 1H 四边形探头
  • 66 mm ID 1H/13C 和 1H/19F 探头
  • 40 mm ID 1H/13C 和 1H/19F 探头
  • 所有其他探测器应要求

可选可变温度控制(与 BSVT、BCU 兼容)

应用

超宽孔系统中的操作 MR 显微镜 米14
超宽孔光谱仪中的单相流速度测量 米15

规格

迷你WB57R / 迷你0.75
与磁铁系统兼容 Swb
Swb
1H 频率范围 300 或 500 MHz
rf 通道 两个独立的
要求 SWB 成像配件
渐变 BGA9
方向 Xyz
每个方向的梯度强度 785 mT/厘米
ID/OD 57/72 毫米
上升时间 (5-95%), 0-60A,120V < 100 μs
冷却
已测试的最大电流 200 A
移动 是的
可更换的 rf 线圈
检测 单调、双调或四边形
典型核 1H、2H、19F、13C、31P、7Li、19F,...
标准样品温度范围 5 ~ 40°C
样品直径 40-66毫米

配件

  • 可选 SB 和 WB 垫圈线圈,用于 SWB 磁体中的标准 SB/WB 探头

支持

在这里, 我们应该有标准的布鲁克支持热线等

联系专家

MR 显微镜和 MR 扩散应用团队:micdiff@bruker.com
