EDS Elementverteilungsanalyse einer FIB/TEM Lamelle von Cu(In,Ga)Se2 Solarzellen

Cu(In,Ga)Se2 ist ein kostengünstiges, hocheffizientes Solarzellenmaterial. Das Verständnis der Chemie aller Layer in der CIGS-Solarzelle unter verschiedenen Prozessbedingungen ist wichtig, um die Effizienz weiter zu verbessern. Das Beispiel zeigt EDS Elementverteilungsbilder einer FIB/TEM-Lamelle von CIGS-Solarzellen, die mit dem XFlash® FlatQUAD EDS-Detektor aufgenommen wurde.

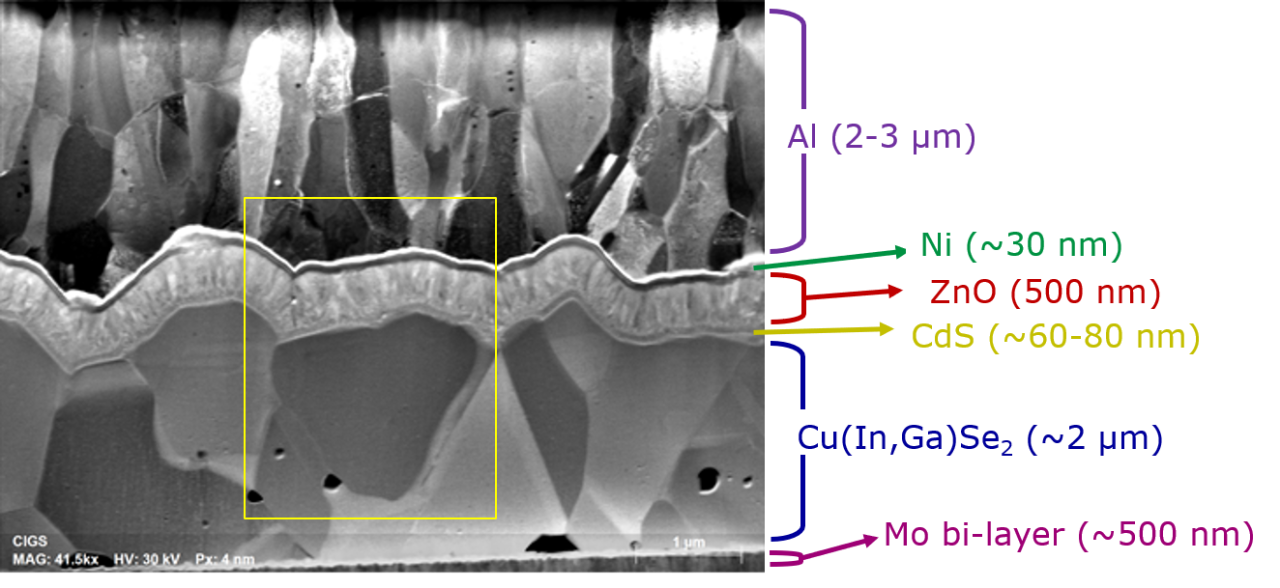

STEM-Dunkelfeldbild von 70 nm dicker FIB/TEM-Lamelle einer CIGS-Solarzelle. Das gelbe Feld zeigt die Region, in der das EDS Elementverteilungsbild erfasst wurde.

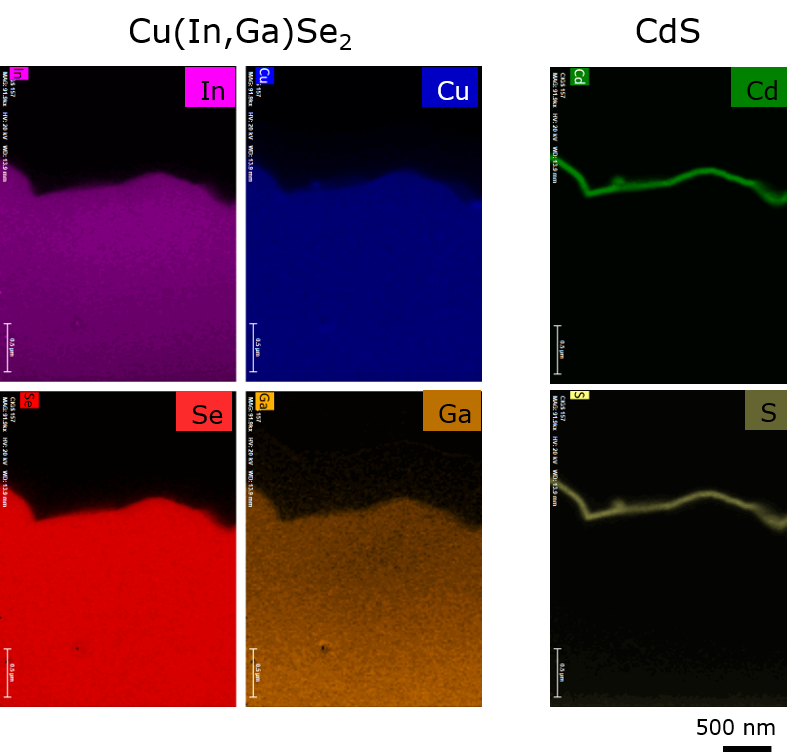

Einzelne Elementprofile des p-Typ-Absorbers (CIGS) und des n-Typ-Puffers (CdS) in einer CIGS-Solarzelle.

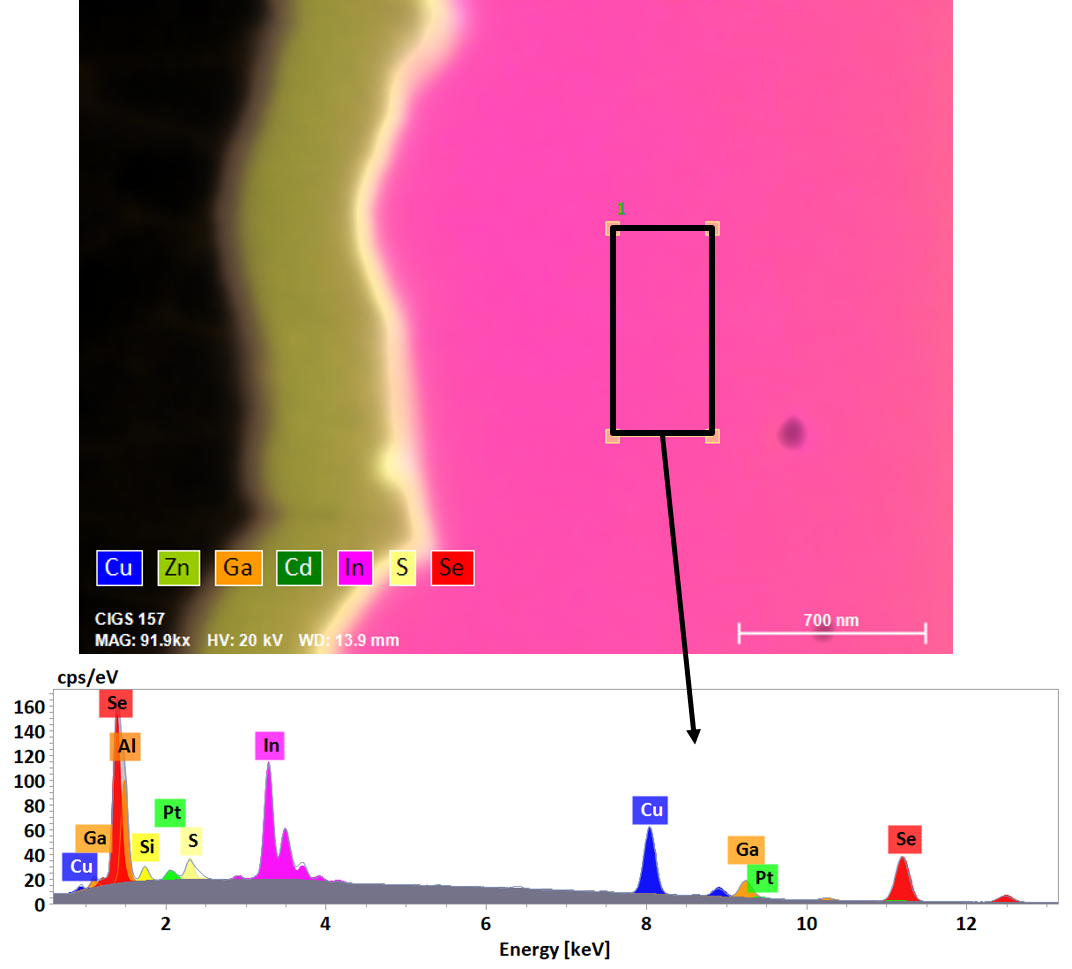

EDS Elementverteilungsbild einer CIGS-Solarzelle und entsprechendes Spektrum, die aus dem Elementverteilungsbild extrahiert wurde.
