Elexsys

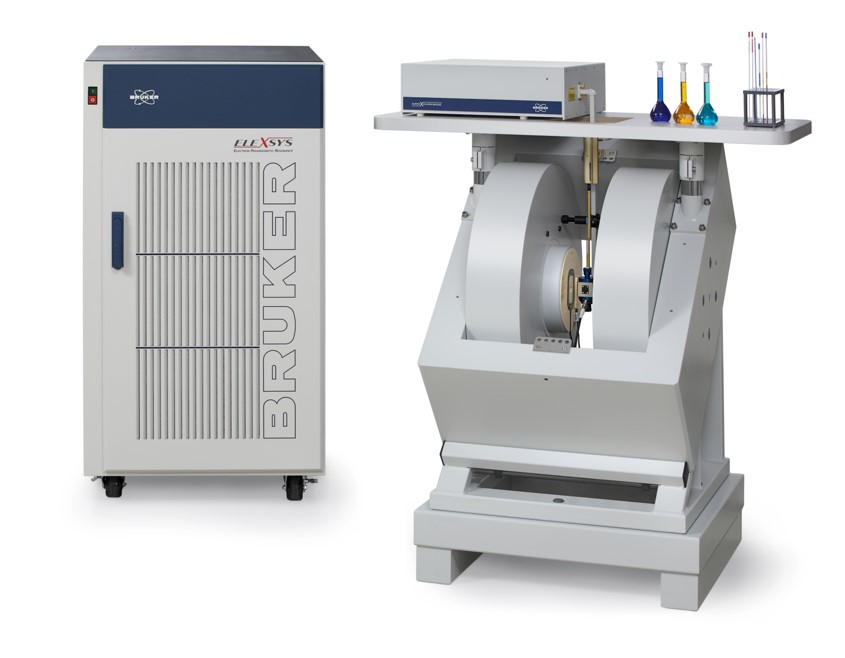

ELEXSYS-II E500 CW-EPR

Ultimative Empfindlichkeit in CW-EPR - SuperX: ein ELEXSYS-II-Feature für die ultimative Empfindlichkeit in CW-EPR

Die X-Band ELEXSYS-II Instrumente sind mit der SuperX-Funktion und der neuen Signalverarbeitungseinheit (SPU) ausgestattet. SuperX besteht aus einer ausgewählten Hochleistungs-, ultra-geräuscharmen Dual Gunn-Quelle und der super-hohen Q-Kavität.

Die Kombination dieser Geräte hat zu einer Erhöhung der Empfindlichkeit von CW-EPR im X-Band in der Größenordnung geführt. Für die traditionelle Empfindlichkeitsmessung geben wir für das E500 CW-EPR Spektrometer ein Signal-Rausch-Signal-To-Noise mit schwacher Tonhöhe von 3000:1 an.

Das SPU ist ein hochintegriertes Gerät, das sich um alle Erfassungsmodi im modernen CW-EPR kümmert. Mit insgesamt 8 Signaleingangskanälen und verschiedenen Triggermodi können auch Experimente, die nicht zum Standard-EPR-Repertoire gehören, gemeistert werden.

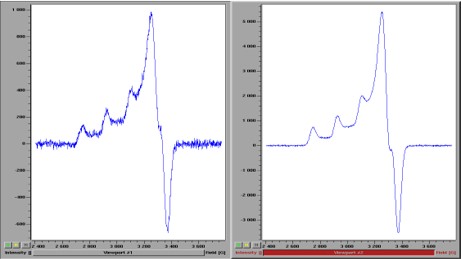

Ein Beweis für die Verbesserung der Empfindlichkeit mit dem SuperX-System wird hier für Spektren gezeigt, die aus einem Cu2+ Histidin in einem Standardhohlraum (links) und mit dem SuperX-System (rechts) gewonnen werden. Was als schwaches und uninformatives Spektrum mit der Standardhöhle erschien, ist ein klares und gut aufgelöstes Spektrum mit dem neuen SuperX-System.

Technische Details

Signal Processing Unit (SPU) Funktionen

  • Digitales Lock-in mit bis zu 5 gleichzeitig erfassten Oberschwingungen
  • Gleichzeitige Detektion von 0- und 90-Grad-Modulationsphasen
  • Modulationsfrequenzen bis 1 MHz
  • Zwei Eingangskanäle für simultane Absorptions- und Dispersionsmessung
  • 27 Bit Amplituden-Dynamikbereich
  • Schnelles Scanrampengenerator und Detektionssystem zur modulierten und direkten Erkennung
  • Transient recorder mit 14 Bit Einzelschuss-Amplitudenauflösung und 8 ns Zeitauflösung
  • Vordefinierte und Benutzereingabekanäle
  • Eingangskanäle mit AC- und DC-Kopplung
  • Interne und externe Trigger
  • 256 000 Punkte auf Feld- und Zeitachse
  • 65 536 Punkte auf der transienten Zeitachse

E 500 Highlights & Standard-Features

  • SuperX Mikrowellengeräte für Weltrekordempfindlichkeit
  • Ultrahochauflösender Feldregler
  • Digitales Schnellfeld-Scanmodul
  • Stationäre und zeitaufgelöste Experimente
  • Mehrzweck-Signalverarbeitungseinheit (SPU)
  • Referenz-Freispielzählung
  • Xepr-Softwarepaket
  • Spezialisierte Instrumente

Computersystem

Eine LINUX-basierte Front-End-Workstation, auf der das Xepr-Softwarepaket ausgeführt wird, ist ein Softwareerfassungsserver, der alle Echtzeitereignisse verarbeitet.
