IMÁgenes ESPRIT
Una variedad de opciones de imágenes: desde la adquisición simple de imágenes hasta el procesamiento de imágenes con todas las funciones

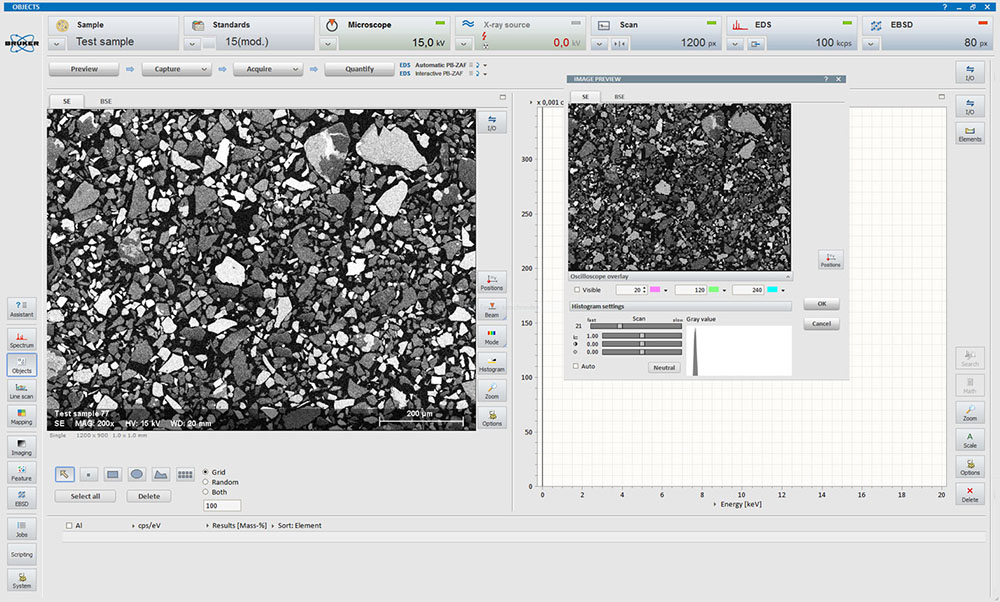

Modo de adquisición de imágenes con ventana de vista previa de escaneado
ESPRIT Scan
Software de adquisición de imágenes que soporta instrumentos con un sistema de escaneo externo:
- Control de haz de electrones externo, conmutación de modo y adquisición de imágenes para SEM, STEM y EPMA
- Controladores para IO-Scan y SEMLink
- Imágenes digitales de alta calidad y alta resolución de fuentes de señal analógica seleccionables (SE, BSE, HAADF, etc.)
- Modo de vista previa rápida para la selección del área de escaneo y el ajuste del haz
- Selección independiente del tiempo de adquisición, resolución de imagen y modos de escaneo
- Promedio de píxeles, líneas y fotogramas, incluida la sincronización de líneas eléctricas (opcional)
- Brillo automático y manual, contraste y corrección gamma
- Visualización del histograma
- μ-marcador y la leyenda de la imagen, incluidas las opciones de configuración
ESPRIT ColorScan
Adquisición de imágenes en color mejoradas de rayos X:
- Imágenes instantáneas en color sin preselección de elementos ni preajuste de rangos de rayos X
- Discriminación intuitiva de fases por diferentes colores y tonos en imágenes de electrones de alta resolución
- Impresionante combinación de contraste topológico y químico
- Fácil búsqueda de puntos y regiones de interés
- Resaltado de partículas, artefactos o regiones únicas en la superficie de la muestra
- Búsqueda de regiones homogéneas para obtener resultados de análisis exactos
- Escaneo progresivo con mejora de la calidad de la imagen
- Adecuado para sistemas de detectores XFlash® de alta velocidad
Imagen procesada y etiquetada

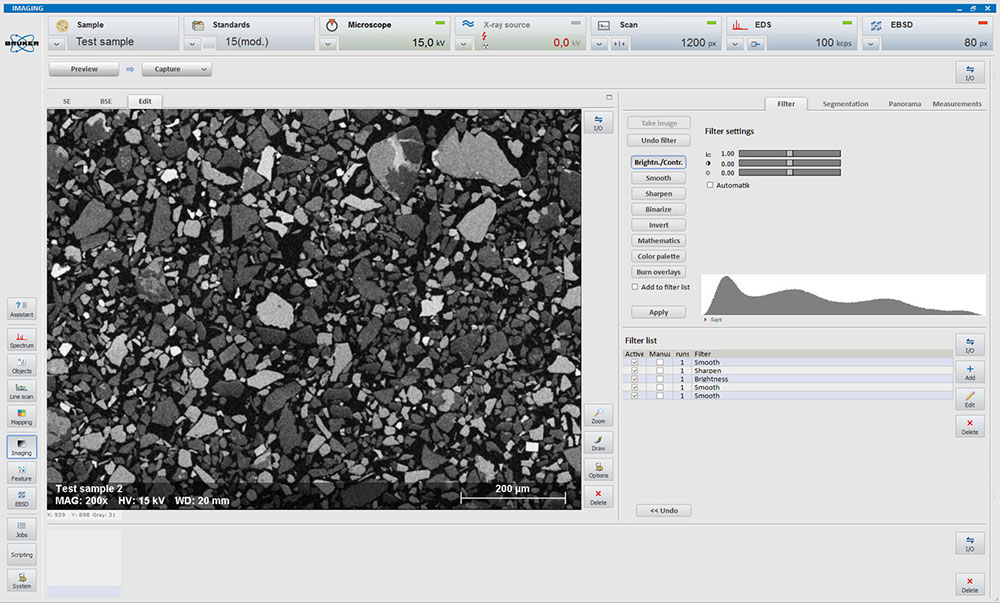

Visión ESPRIT
Procesamiento de imágenes digitales:
- Elección de filtros de imagen configurables, incluyendo binarización e inversión
- Brillo, contraste y corrección gamma
- Visualización a color falsa
- B/W y procesamiento de imágenes en color
- Superponer imagen para marcadores, leyendas y gráficos definidos por el usuario
- Mediciones interactivas de longitud, área y ángulo con presentación de datos en superposiciones gráficas
- Procesamiento de imágenes de varias etapas, incluido el almacenamiento interno de imágenes y la funcionalidad de "deshacer"
- Importación y exportación de imágenes en todos los formatos gráficos comunes
- Exportación de Twain y portapapeles de Windows compatible
Visión estéreo ESPRIT
Visualización y medición de imágenes 3D:
- Reconstrucción de topología de superficie 3D a partir de un par de imágenes estereoscópica
- la libre elección del eje de inclinación, incluida la inclinación asimétrica, facilita la adquisición de imágenes con SEM estándar
- modos de comparación de imágenes adaptables (anaglifos, imagen de diferencia y correlación de fotogramas completos)
- cálculo de profundidad de punto único, perfiles de línea y operación multipunto
- potente visualización de resultados 3D por rejillas de alambre, sombreado, textura artificial o vectores de desplazamiento
- bases de datos de proyectos totalmente reprocesables, incluidos los datos originales, los resultados y la configuración
ESPRIT DriftCorr
- Compensa el desplazamiento de la imagen del área de muestra escaneada comparando la imagen actual con la imagen adquirida al iniciar la medición
- Corrige automáticamente el generador de escaneo externo durante la adquisición
- Muestra el valor de desplazamiento actual y máximo, así como la calidad del proceso de comparación
- Detiene la medición cuando se supera el valor máximo de corrección
- Funciona en combinación con funciones de adquisición de imágenes y las opciones MultiPoint, Objects, LineScan, Map e HyperMap
