Espectrómetros Micro-XRF

ELIO

Espectrómetro de escaneo micro-XRF sin contacto

Escaneo rápido de grandes áreas

El escáner micro-XRF móvil y flexible

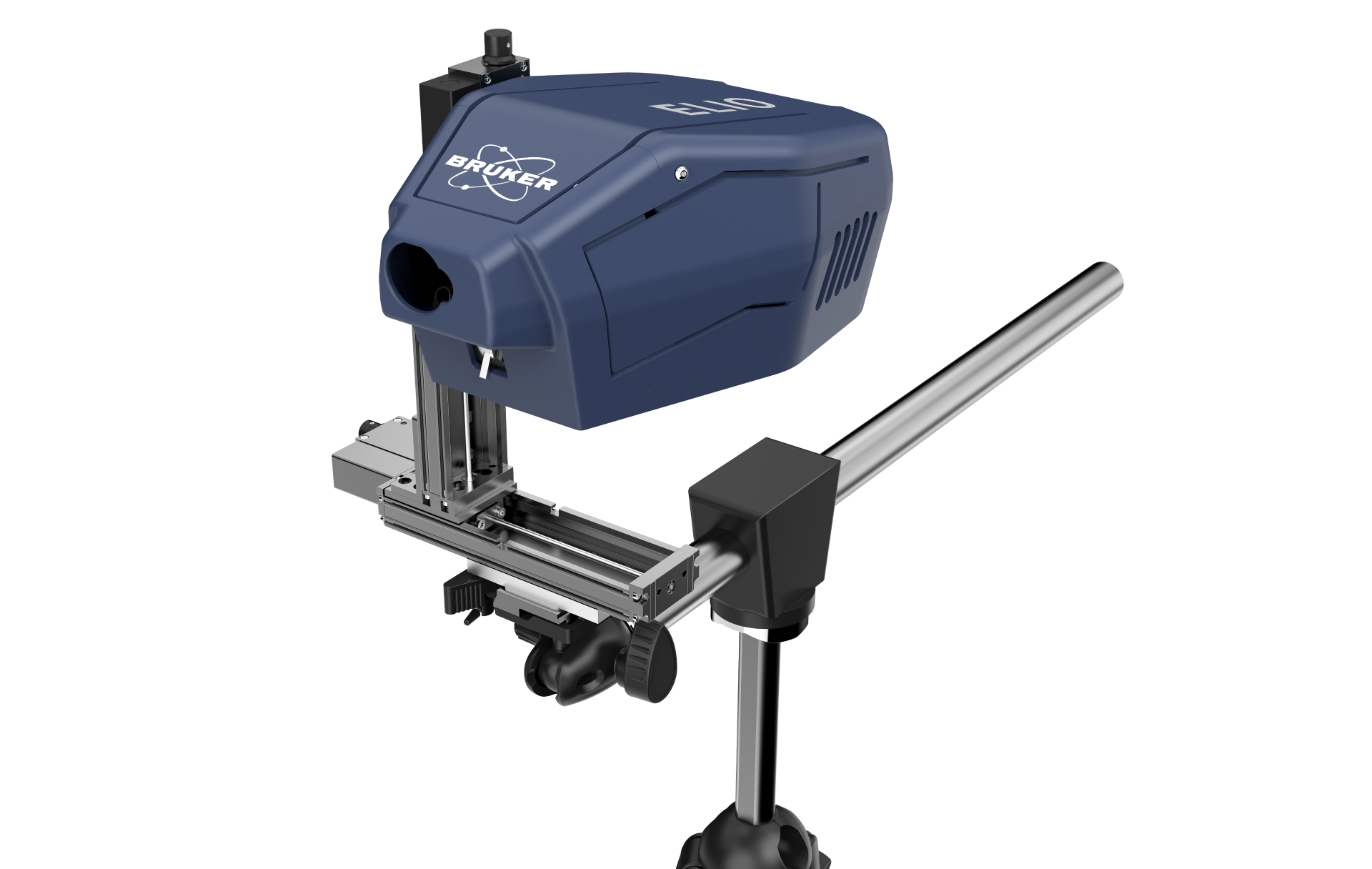

BRUKER ELIO µ-XRF measuring head, Portable XRF Scanner

Lo más destacado

2,1
kg
Peso total del cabezal de medición
Escáner XRF ultraportátil
1
mm
Colimador más pequeño
Para visualizar las estructuras más finas
100x100
mm²
Zona de mapeo
Escanea el área en busca de varios elementos simultáneamente

Espectrómetro portátil micro-XRF con opción de mapeo

Datos importantes

  • verdaderamente portátil y flexible
  • análisis sin contacto
  • no invasivo y no destructivo
  • no se requiere preparación de las muestras
  • guía láser y cámara de microscopio para un control preciso de la posición de medición
  • superposición de imágenes de distribución de elementos e imágenes ópticas
  • detección fiable de elementos traza

El ELIO es fácil de operar y revela secretos cruciales del objeto a analizar, sin presentar ningún riesgo para los objetos de valor. El análisis se realiza sin contacto y no es invasivo ni destructivo. No es necesario preparar la muestra.

El ligero cabezal de medición y el lígero trípode convierten este sistema en el único espectrómetro de fluorescencia de rayos X verdaderamente portátil (pXRF) y con opción de mapeo en el mercado, y el compañero de viaje perfecto.

Los láseres de alineación identifican el punto de medición fácilmente y aseguran la distancia correcta y segura entre la muestra y el cabezal de medición. Además, en cada punto guarda imágenes ópticas de alta resolución con una cámara interna, junto con los datos XRF.

El ELIO ofrece una calidad espectral superior con un fondo de espectro extremadamente bajo, lo que permite una detección cualitativa fiable de elementos traza. El instrumento también puede equiparse con un sistema de purga de helio para ampliar aún más el rango de elementos detectables des Na (Z = 11) hasta U (Z = 92). Este espectrómetro de micro-XRF de Bruker detecta elementos traza de forma fiable gracias al diseño superior de la electrónica. El espectrómetro puede equiparse con varios filtros de rayos X para optimizar las condiciones de excitación para aplicaciones específicas.

El software ELIO permite adquirir espectros o mapas. El identificador de pico automático proporciona una indicación visual rápida de los elementos de una muestra. El espectro y la concentración se muestran mientras todavía se ejecuta la adquisición. La interpretación de datos es fácil con la superposición de las imágenes ópticas y los datos XRF. El software de procesamiento de datos ESPRIT Reveal ofrece muchas opciones para el análisis offline.

Beneficios

¿Por qué es importante el ELIO?

"¿Cuál es la composición de la pintura? ¿La pintura es típica del artista o de la época en la que vivió? ¿Hay otra capa de pintura escondida debajo de la superficie?"

Este tipo de preguntas están al orden del día en el mundo del arte y la conservación, así como la autentificación de las obras de arte. Sin embargo, el poder analítico de esta tecnología no se limita a cuadros. Es una tecnología clave en la investigación del origen de la fabricación de todo tipo de obras de arte.

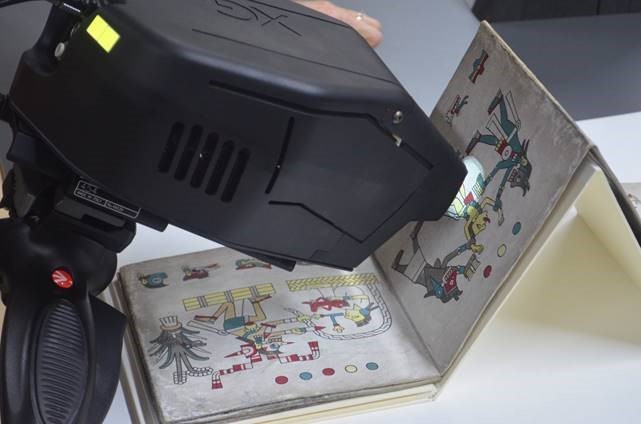

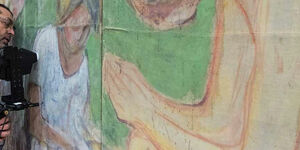

Una de sus ventajas más importantes es que permite determinar la distribución de los elementos sin transportar la obra de arte, ya sea un cuadro o un objeto histórico, al laboratorio. Si el objeto es demasiado pesado o demasiado grande, el transporte ni siquiera sería factible, como es el caso de pinturas rupestres o en cuevas. El ELIO es el único escáner XRF verdaderamente portátil (pXRF). Su sistema de haz abierto analiza muestras de forma completamente no destructiva in situ.

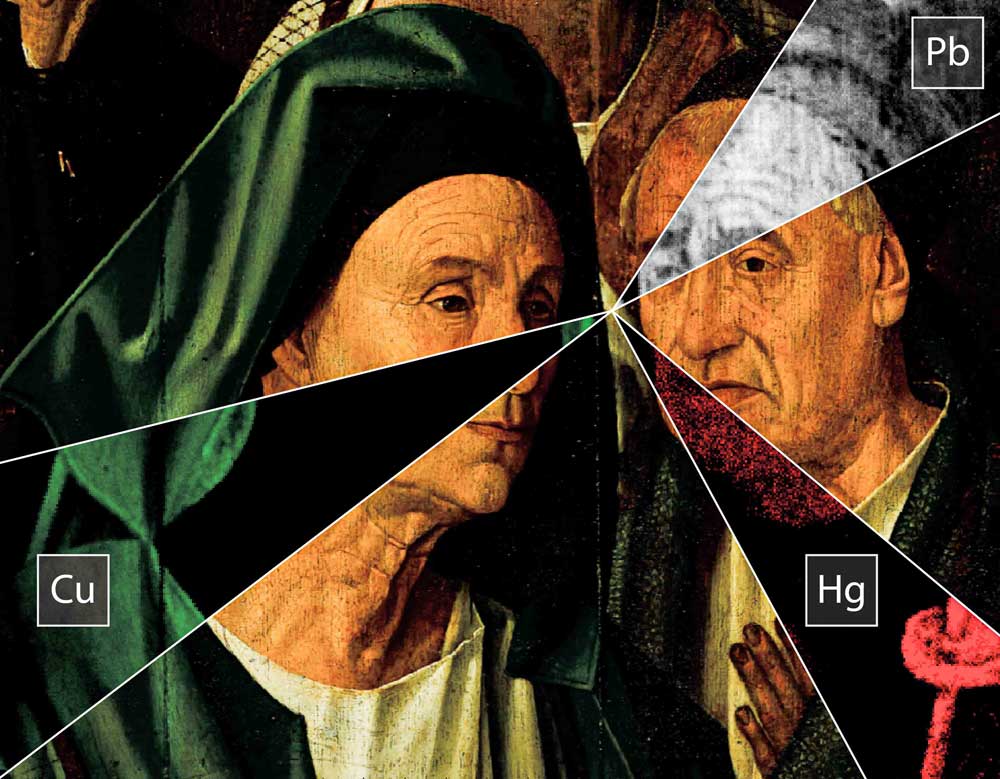

El ELIO se puede utilizar para análisis puntuales o, con la opción de mapeo, para determinar la distribución de varios elementos al mismo tiempo en áreas de hasta 100 mm por 100 mm. La adquisición de un espectro XRF de un área de estas dimensiones también se conoce como macro-XRF o MA-XRF.

Especificaciones

Detalles técnicos

Excitación y filtro



  • Tubo de rayos X de microenfoque con objetivo Rh (objetivos de Au o Ag también disponibles), 10 – 50 kV, 5 – 200 a, 4 W
  • Varios filtros disponibles: Al, Ag, Cu, Ti, ...
Rango de análisis
  • Na (Z = 11) a U (Z = 92),
  • Análisis de elementos ligeros hasta Na, purga de He opcional

Detección

  • SDD de 17 mm² con tecnología CUBE, opcional SDD de 50 mm² de área
  • resolución de energía < 140 eV para Mn K
Escaneo
  • Platina XY motorizada (opcional), montada en un trípode para mapeo 1D o 2D con un recorrido total de 100 mm x 100 mm
  • Software de mapeo totalmente integrado para el control automático y la visualización de mapas

Colimación



  • 1 mm
Dimensiones y peso
  • Cabezal de medición: dimensiones 170 mm x 265 mm x 170 mm, peso 2,1 kg
  • Trípode con columna ajustable: peso 4,3 kg, ajuste de altura 43 cm – 188 cm,
  • Platina de posicionamiento preciso: longitud 120 mm
