PM-IRRAS

PM-IRRAS

Caractéristiques

Applications sur les surfaces métalliques

  • Etude de couches minces ou monocouches déposées sur des substrats métalliques sans besoin de référence
  • Processus de corrosion
  • Elimination de l'absorption de la vapeur d'eau
  • Caractérisation de la structure secondaire des protéines et peptides
  • Contrôle de pureté d'énantiomères
  • Différentiation de conformation d'énantiomères


Méthode

La « spectroscopie Infrarouge de Réflexion Absorption » (IRRAS) est une technique analytique permettant de caractériser des molécules adsorbées ou de couches minces sur des surfaces métalliques.

Dans les expériences en IRRAS, l’échantillon est étudié avec une géométrie optique en réflexion sous incidence rasante (généralement 80°). La sensibilité de cette méthode est également améliorée en utilisant la technique de modulation de polarisation (PM).

En particulier, les absorptions atmosphériques perturbantes, causées par la vapeur d’eau et le CO2,sont éliminées. La technique PM-IRRAS est une méthode de réflectivité différentielle basée sur la modulation rapide de la polarisation de l’onde électromagnétique qui privilégie les absorptions de surface.

Les couches ultraminces déposées sur des surfaces métalliques interagissent avec la fraction de lumière polarisée dans le plan d'incidence p.

La technique PM-IRRAS étudie la modulation à haute fréquence entre les polarisation s- et p-, permettant la mesure simultanée de deux signaux :

Le spectre de différence (Rp-Rs) entre la lumière polarisée s et p et le spectre de somme (Rp+Rs) correspondant.

Le module PMA 50 est capable d’acquérir simultanément des données en utilisant un ADC 24 Bits à double canaux. Par rapport à la méthode classique IRRAS, la mesure à double canal du module PMA 50 offre un avantage essentiel : une mesure de référence n’est plus nécessaire !

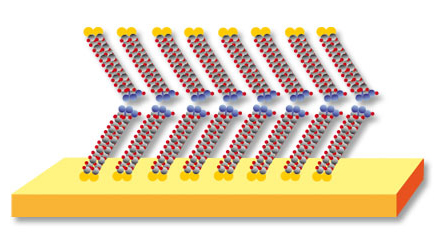

Ainsi, il est possible d’étudier des couches ultraminces, des molécules adsorbées de la phase gazeuse et des monocouches organiques monocouches sur des surfaces réfléchissantes.

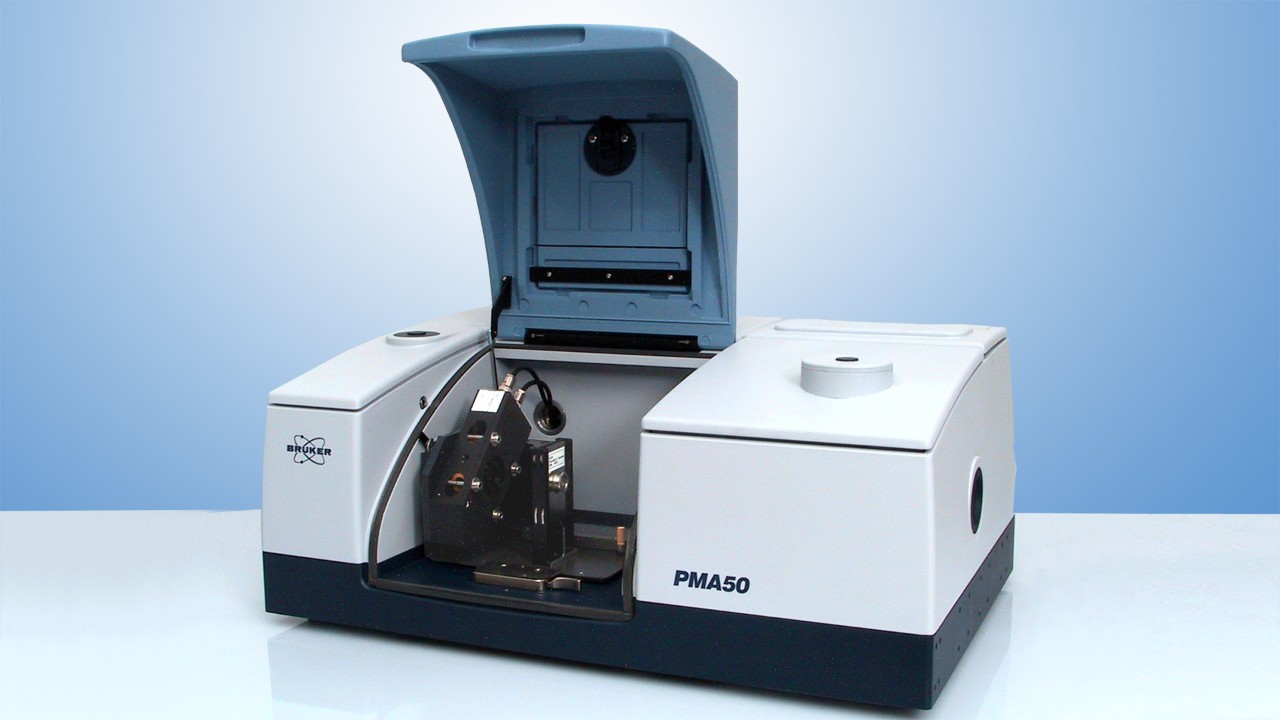

Module PMA 50 pour les expériences de polarisation et de modulation.

Instrument

Le module PMA 50 a été spécifiquement développé pour la spectroscopie IR en modulation de polarisation. Comme les méthodes basées sur le dichroisme linéaire, le module PM-IRRAS permet également l’étude du dichroisme circulaire, par exemple la spectroscopie VCD.

Tous les composants optiques et électroniques sont spécialement optimisés pour la modulation de polarisation, qui est générée par un modulateur photoélastique intégré (PEM).

Le module PMA 50 peut être couplé aux spectromètres IRTF de la série INVENIO et VERTEX, offrant une sensibilité inégalée avec une grande flexibilité, pouvant être utilisé pour d’autres applications.

Contrairement à la configuration VCD où l’échantillon est mesuré en transmission, dans une expérience PM-IRRAS, la lumière est réfléchie sur une surface métallique.

Le module intégrant une lentille optique et un détecteur monté sur un rail en acier en arc peut être déplacé pour ajuster l’angle d’incidence pour fournir une flexibilité maximale à l’utilisateur. Grâce à cette conception élaborée, l’angle d’incidence (par rapport à la surface normale) peut facilement et continuellement être ajusté entre 70° (option: 32°) et 90°.

De plus, le PMA 50 permet une commutation rapide et simple entre la configuration PM-IRRAS et VCD.
