建材 - コンクリート
コンクリートはメソポタミア時代から建築材料として使用され、ギリシャやローマのビルダーに非常に人気となっています。それは巨大な圧力に耐え、高い耐久性を有します。それはほとんどすべての形に注がれることができ、鋼鉄で補強されるとき、それは広い間隔を橋渡しすることができます。 Micro-XRF は、短時間で高い空間分解能を備えた、広いエリアの高速測定を可能にします。個々の元素分布を迅速に視覚化して抽出できます。基本的なパラメータベースの定量化により、サンプルの組成を迅速に評価できます。マッピングのスマート分析は、マトリックス中のClとK濃度の半定量的分析を可能にします。コンクリートは、多くの複雑な化学化合物の混合物であるように、その耐久性は、環境条件に依存します。それは適切な条件の下で何千年も続くことができますが、今日では頻繁にひび割れと風化コンクリートの画像を見つけます。塩水は、例えば、体積を変化させ、コンクリート構造の応力やひずみにつながる化学反応につながります。

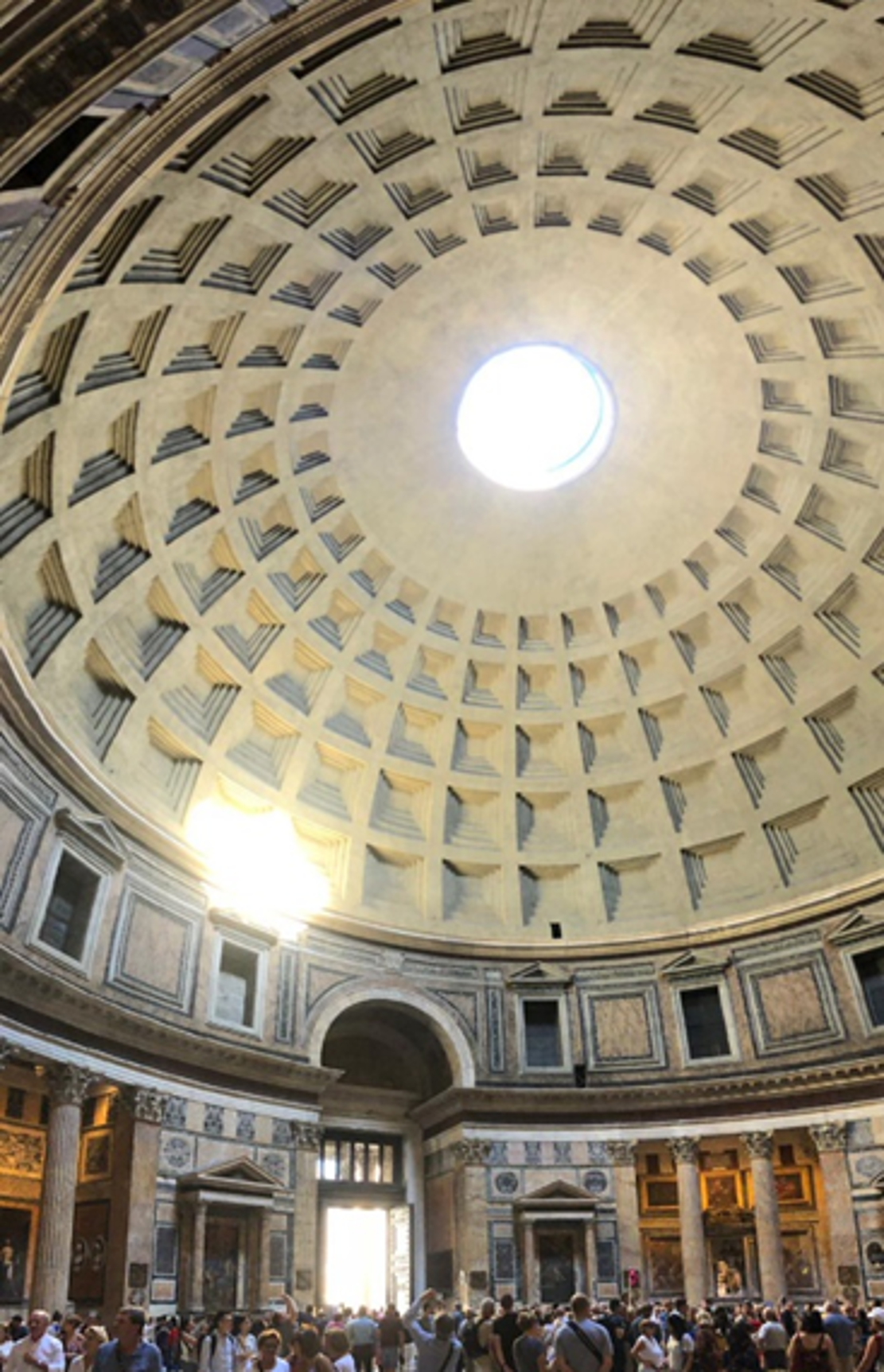

ローマのパンテオン。2000年の間、この構造は世界最大の非補強コンクリートドームです。

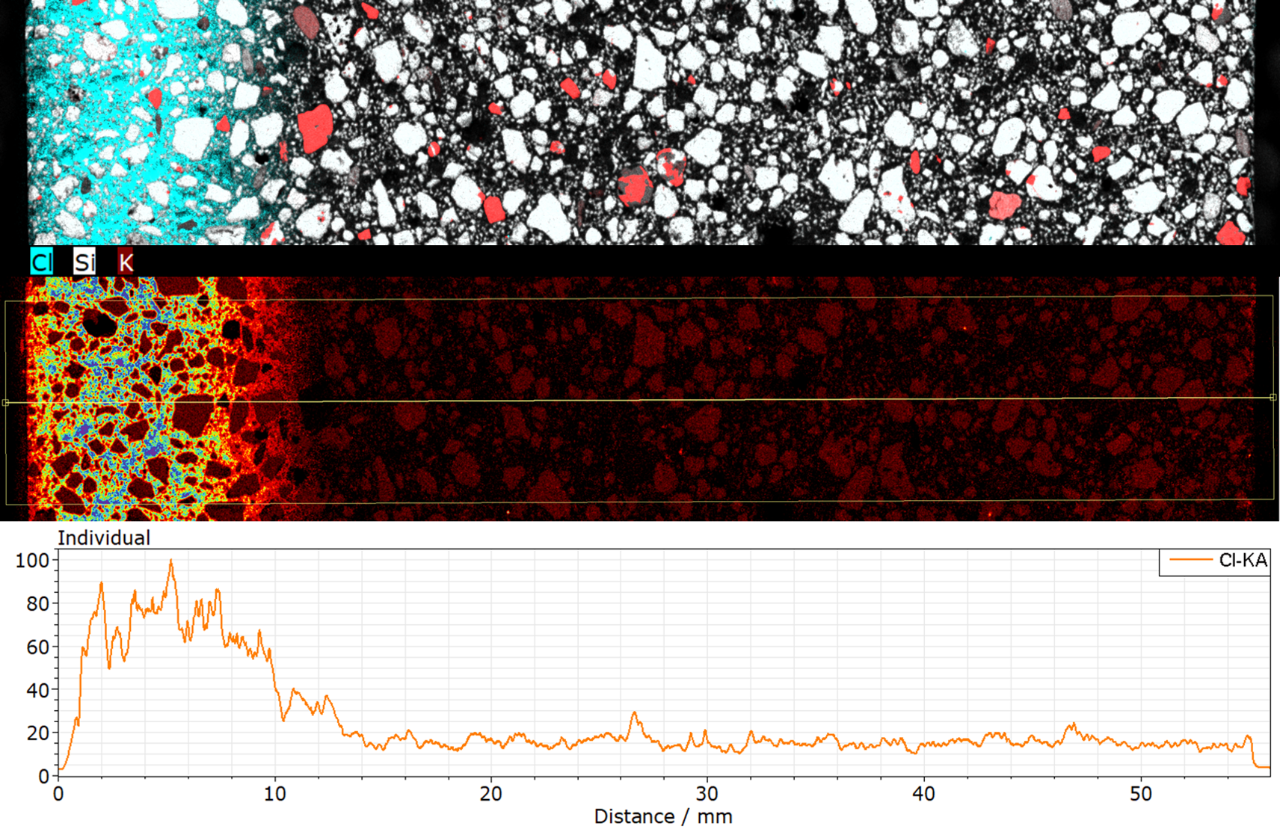

ヴォトナ湖(ノルウェー)のダムは海水にさらされています。ダムの海側から採取したこの5cmの長いドリルコアは、Clの勾配をはっきりと示しています。偽色のプレゼンテーションでは、これをさらに明確に描写しています。エリアスキャンから抽出されたラインプロファイルは、Clがコンクリートに1cm以上拡散したことを示しています。

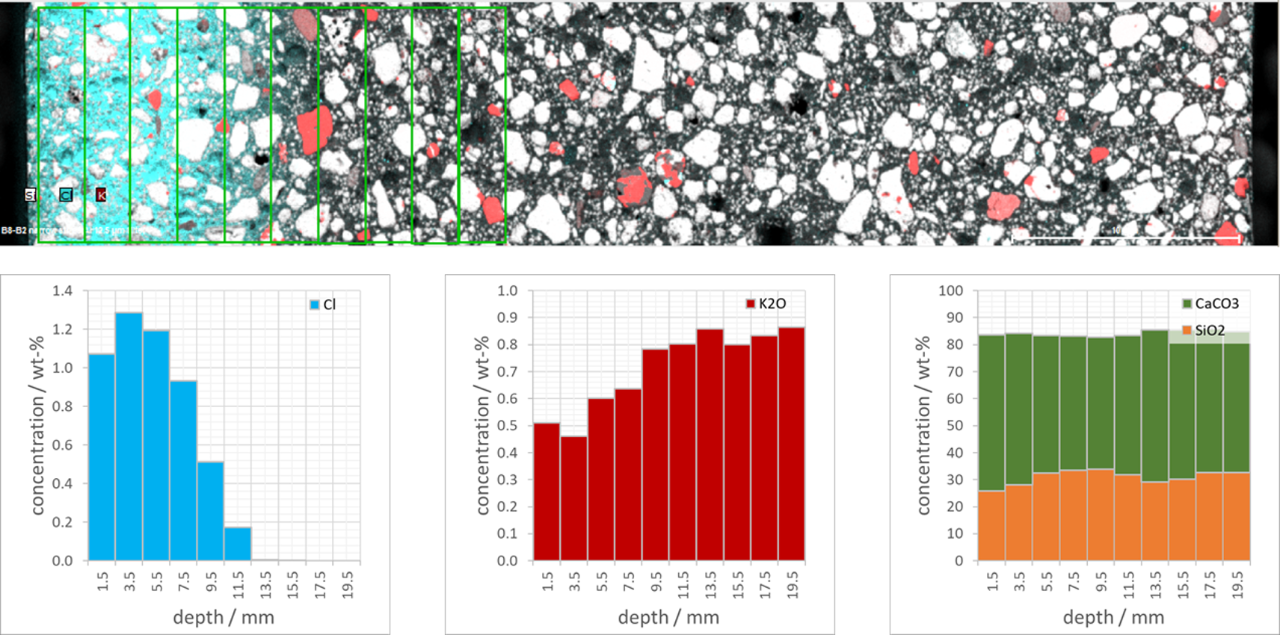

一連のオブジェクトを描画すると、いくつかの(半)定量分析が可能:ハイパーマップデータを使用して、セメントからアパートの凝集体を見分け、セメント組成をサンプルの深さに定量することができます。ここで、Cl濃度は最初の10mm以内で1wt.%から0wt.%)に変化します。K濃度はCL(リーチング)に反相関します。SiO2とCaCO3の合計は約85重量%で安定しています。
