FT-ラマン・モジュール

RAM II

RAM II

特長

RAM IIは、研究開発用FT-IR分光計のINVENIOシリーズとVERTEXシリーズに結合できるデュアルチャネルFT-ラマンモジュールです。RAM IIをINVENIO、VERTEX 80、および、真空型分光計VERTEX 70v、VERTEX 80vの入出力ポートに接続することで、理想的なFT-ラマン測定装置に拡張されます。直感性に優れ使いやすいOPUSソフトウェアは、システムのすべてのデータ収集および操作機能を制御し、FT-ラマン測定とFT-IR測定の自動切り替えを可能にします。

ハイパフォーマンス

FT-ラマンモジュールRAM IIは、最先端の24ビット検出器エレクトロニクスと高品質の光学系を備えたFT-Raman分光法におけるブルカーの長年の経験による集大成です。RAM IIモジュールと研究開発用FT-IR分光計のINVENIOおよびVERTEXとのカップリングは、FT-ラマン分光法のような要求の厳しい発光実験に必要な優れた安定性とスループットを提供します。

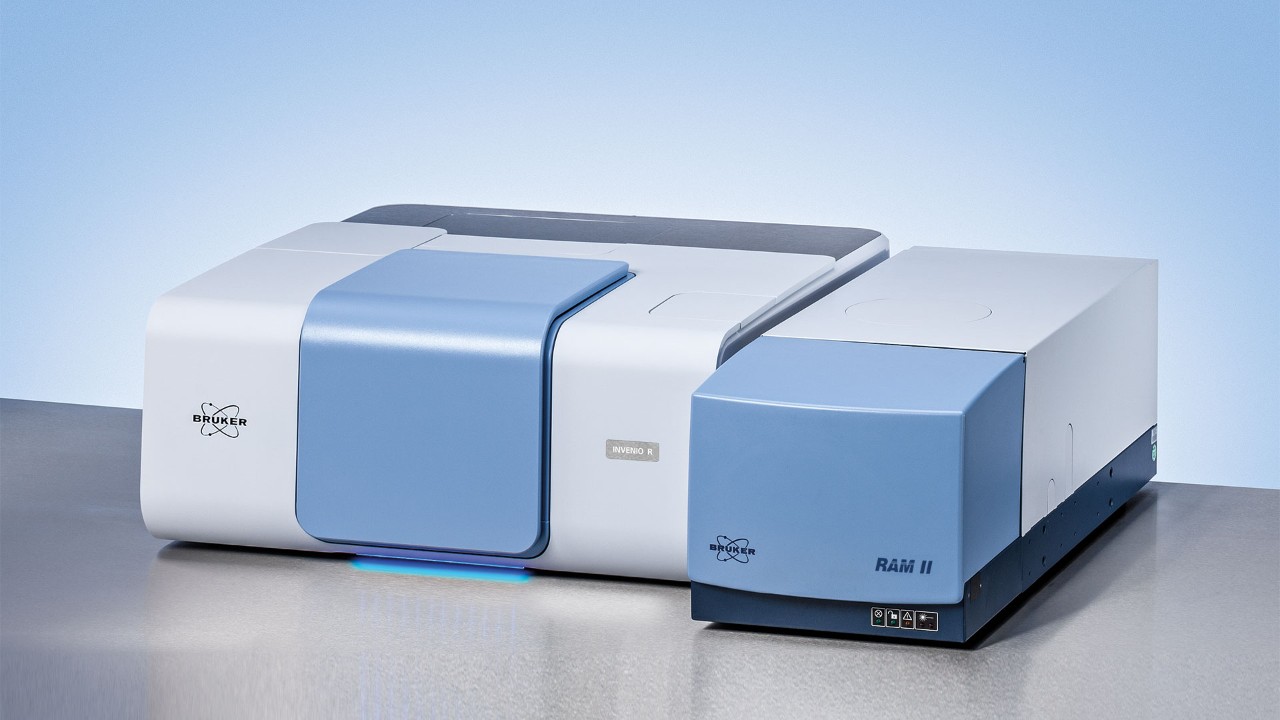

INVENIO R(FT-IR分光計)を RAM II FT-ラマンモジュールに結合

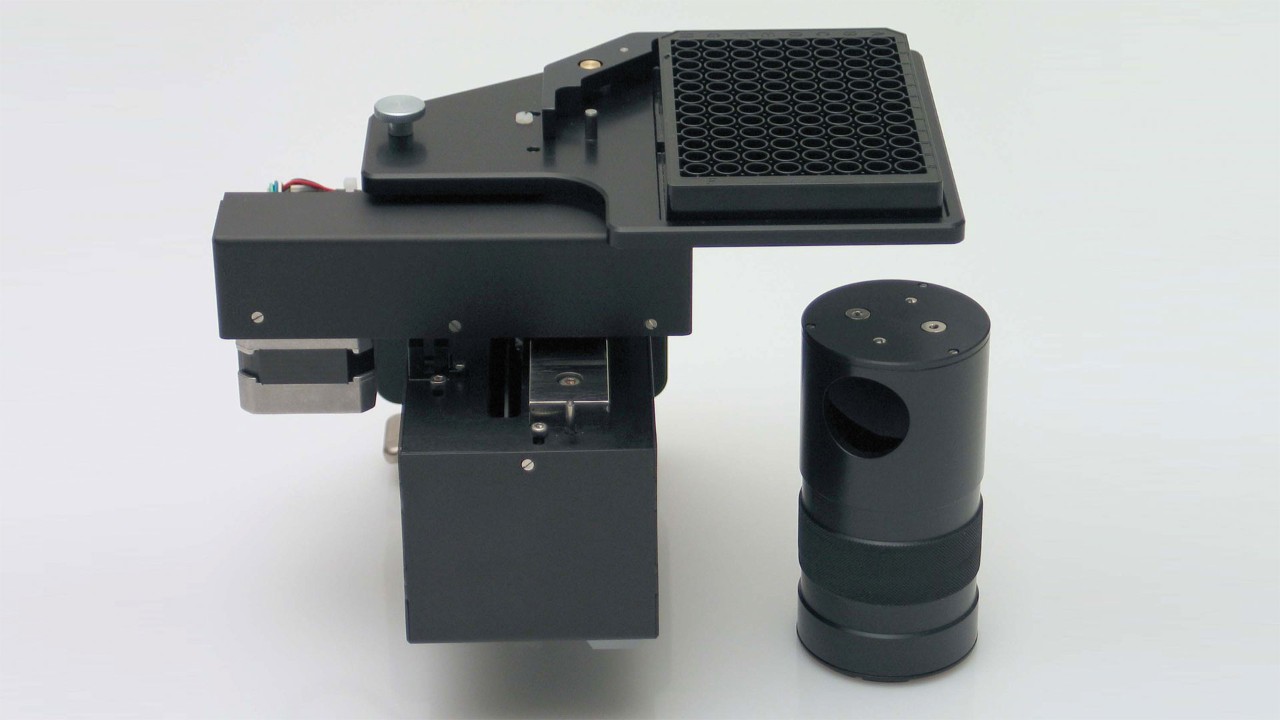

FT-ラマン HTS アクセサリー

サンプリングの柔軟性

究極の柔軟性を実現のために、RAM IIは、第2レーザおよび第2検出システム、自動偏光アクセサリ、および2つの光ファイバ結合ポートを搭載することができます。さらには、90°散乱光学系への切り替え、および着色試料のレーザによる過熱を回避するために必要なデフォーカス光学系があります。RAM IIの標準構成には、サンプル位置を最適化するための電動サンプルステージや、装置の応答スペクトルを補正するための白色光源が含まれています。オートサンプルチェンジャー、低温および高温ステージなどの追加サンプリングアクセサリをオプションとして用意しています。FT‐ラマン顕微鏡RamanScope IIIとコンパクトラマン顕微鏡SENTERRA IIとを組合せた場合は、測定対象をμmサイズオーダーの試料に拡張することができます。RAM IIモジュールは、半導体の品質管理や材料研究などのフォトルミネッセンス(PL)アプリケーション用途に使用するための専用構成も用意されています。



感度

RAM IIの構成は、3600~50cm-1(ストークスシフト)の広いスペクトル範囲を提供します。FT-IR分光計のINVENIO Rなどと組み合わせることで、RAM IIモジュールは、最高の感度と安定性を提供します。ラマン測定に使用するNd:YAGレーザ(1064nm)はソフトウェアにで制御されます。このシステムには、室温型のInGaAs検出器と液体窒素冷却型の高感度Ge検出器のいずれかまたは両方を搭載できます。ハイスループット光学系とBruker独自の高感度Ge検出器により、ノイズを最小限に抑えた超低信号検出を実現し、優れた感度を保証します。液体窒素の保持時間は最長で1週間にわたるため、測定者の労力を軽減します。
