High Frequency EPR Spectrometer

263 GHz 超高周波EPR

世界で初めて商用化された263 GHzミリ波EPR分光計により、先端研究における超高周波EPR技術を本格的に活用できます。

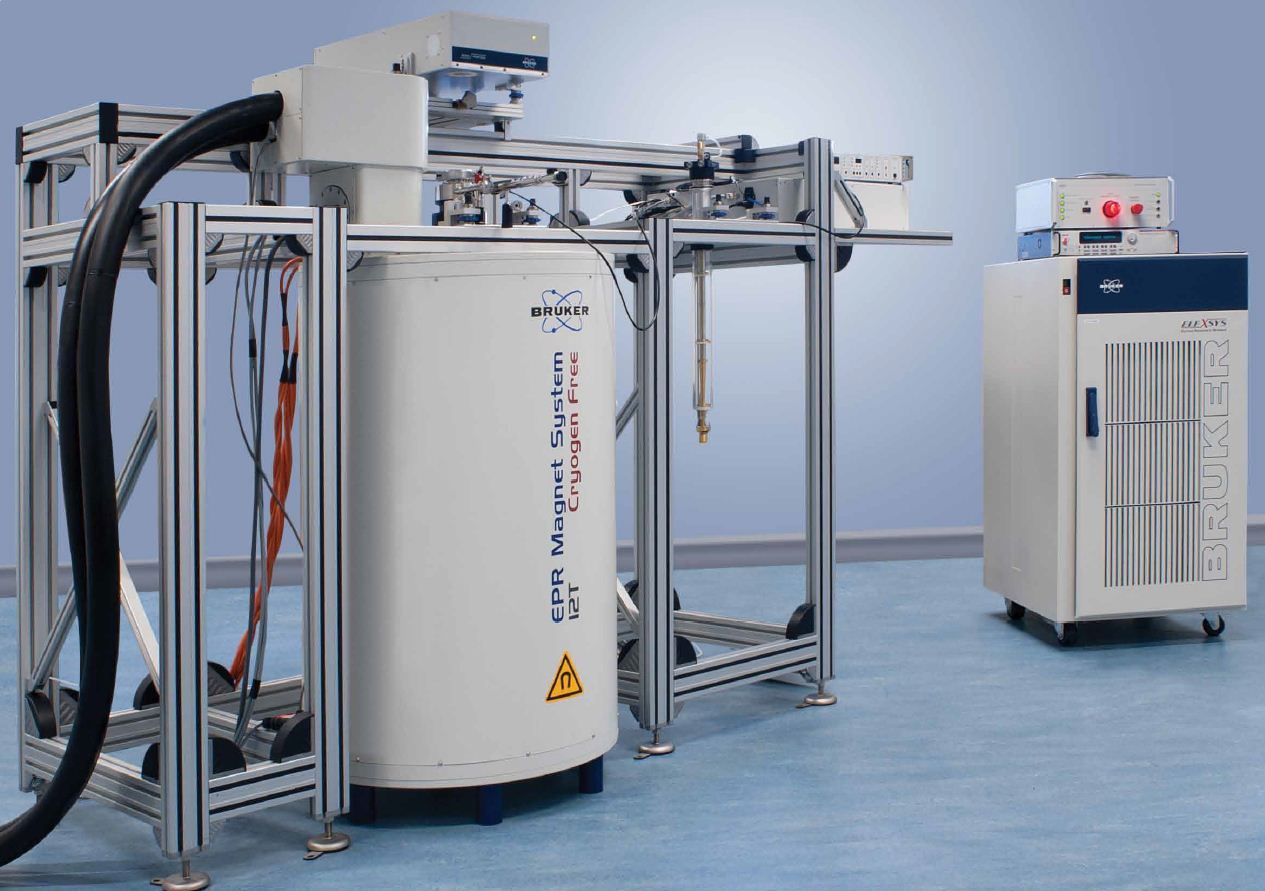

10 T クライオジェンフリーマグネット

独自のアクティブシールドを備えたクライオジェンフリーマグネットで、最大10 Tまで励磁可能。卓越した安定性と、安全かつ堅牢な高磁場運用を実現します。

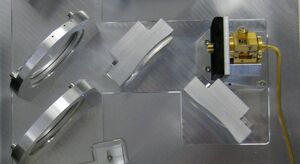

準光学フロントエンド

最適化された感度を実現する反射・誘導検出モードと、IFアーキテクチャとの完全統合により、高い測定性能を発揮します。

概要

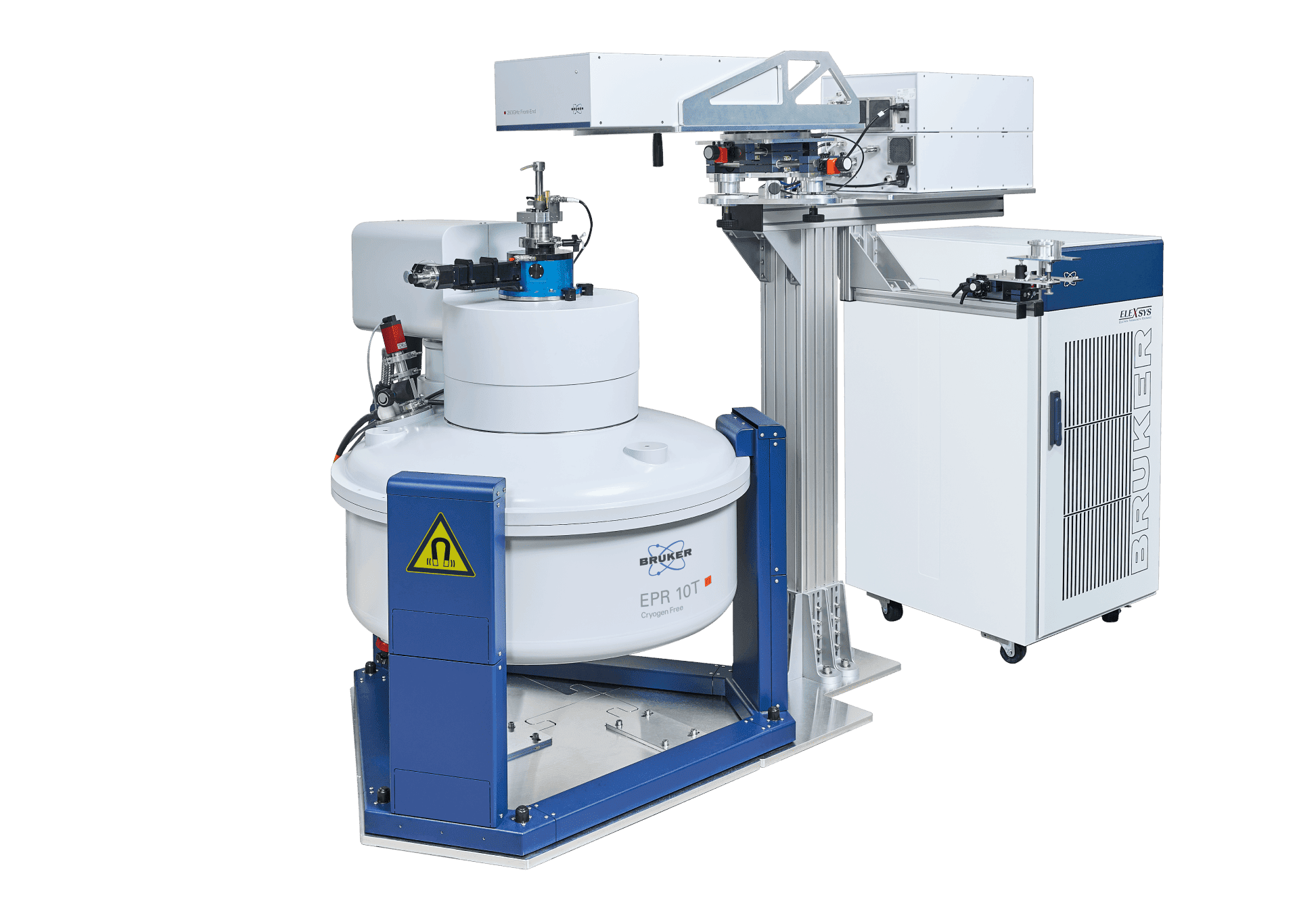

Bruker BioSpinは、世界初の263 GHzミリ波EPR商用分光計「ELEXSYS E780」を提供しています。本システムは、BrukerのEPR部門にとって準光学マイクロ波技術への第一歩となる製品です。独自のアクティブシールドを備え、最大10 Tまで励磁可能なクライオジェンフリーマグネットに、新開発のプローブ技術を組み合わせることで、最適な感度を実現しています。実績あるBruker ELEXSYSコンセプトを基盤とし、Very High Frequency（超高周波）EPR技術を研究グループが日常的に利用できる環境を世界で初めて提供します。CW‑EPRおよびパルスEPR、パルスENDOR、パルスELDORなど、複数のターンキー運用モードに対応しています。

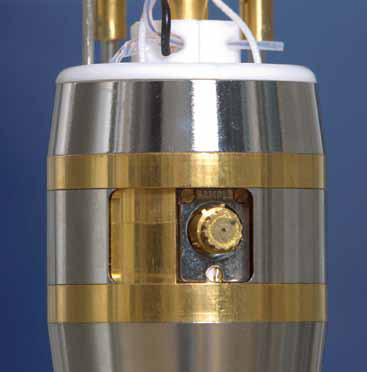

ELEXSYS E780には、反射検出および誘導検出に対応した準光学フロントエンドが搭載されており、安全で堅牢な動作を実現します。専用レゾネーターとのインターフェースにより、液体ヘリウム温度までの測定が可能です。Bruker独自のIF（中間周波数）コンセプトに基づき、高い位相安定性とパルス精度を確保するとともに、Xeprソフトウェアによって効率的な測定ワークフローを提供します。

ELEXSYS‑II E780のアプリケーション

高周波化によるENDOR分解能の向上

Mims-ENDOR spectra of ²H-BDPA | ⁷Li in LiF, and ¹⁹F in LiF

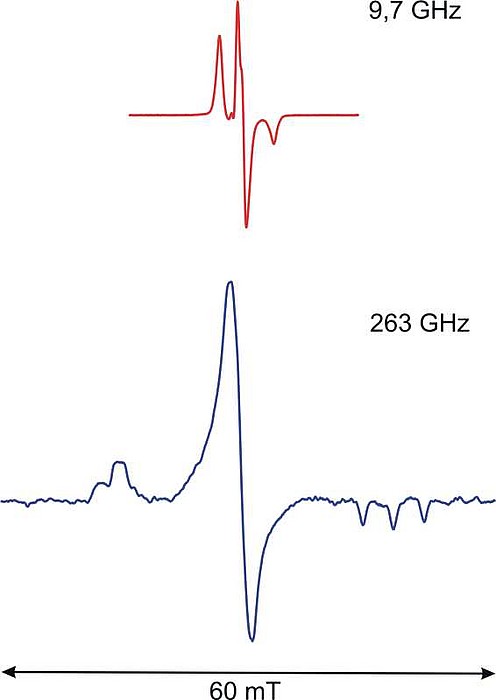

高周波化によるg因子分解能の向上

TEMPOL in polystyrene | 5 x 10¹⁵ spins | 2 mW microwave power | modulation: 10 G @ 100 kHz

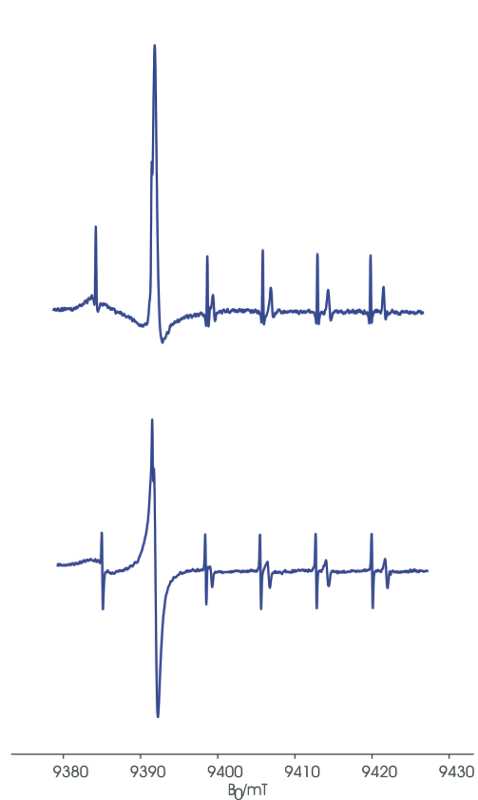

分散成分および吸収成分の同時検出

Mn(II) in CaO | Dispersion (top) and Absorption (bottom) | sample volume 80µL | 0.2 mW microwave power | modulation: 1 G @ 100 kHz

技術仕様

動作周波数：263 GHz
準光学フロントエンド
反射および誘導検出モード
CWおよびFT動作対応
最大出力：120 mW
試料温度範囲：4～300 K
アクティブシールドを備えたクライオジェンフリーマグネット
- メイン磁場制御オプション付き10 Tメインコイル
Bruker SpinJet‑AWG IIに対応

アクセサリー

SpinJet-AWG II

AWGは、現代のパルスEPR分光計に不可欠な要素です。第2世代となるSpinJet‑AWGの登場により、BrukerはEPR実験を形作る次のステップへと進みました。最新のソフトウェアと高度なハードウェアコンポーネントを搭載したSpinJet‑AWG IIは、EPR研究の最前線を切り拓くための理想的なソリューションです。以下に、その主な特長および仕様を示します。
