パルス双極子分光(PDS)法用 Qバンド EPR 共振器
特長
製品紹介
高出力マイクロ波パルスまたは任意波形発生（AWG）による広帯域パルスを用いたパルスEPR分光法では、パルス形状の歪みを回避するために、広い共振器帯域幅（低い共振器Q値）が必要です。しかし、これには多くの場合、マイクロ波変換係数の低下という代償が伴います。ループギャップ共振器（LGR）は、これらすべての望ましい特性を兼ね備え、さらに試料全体にわたる優れた磁場均一性を実現します。これは、AWGで生成された広帯域パルスを使用する場合に特に重要となります。 当社のQバンドLGRは、これらすべての必要な特性を兼ね備えています。

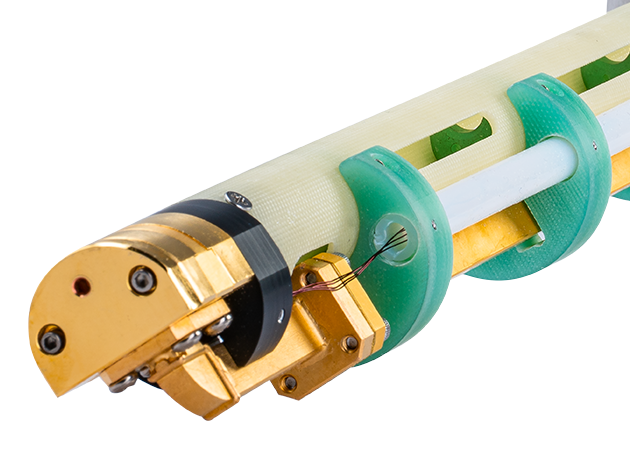

PDS用に最適化されたQバンド・ループギャップ共振器
QバンドLGRは、パルス双極子EPR分光法（DEER/PELDOR、SIFTER、RIDME、DQCなど）向けに最適化されています。プローブは2 Kから室温まで動作可能で、CF935などの標準的なクライオスタットと互換性があります。プローブは、標準的なWR-28導波管カップリングを介して分光計に接続されます。 パルスEPR 実験では、共振器周波数を変更することなく、アイリス結合を（遠隔で）容易に調整できます。
高感度
QバンドLGRは、小型の試料サイズ向けに設計されており、以下の2種類が用意されています：
- 絶対感度を最大化するための試料外径1.6 mm
- 濃度感度を最大化するための試料外径2.5 mm
正確な温度測定を行うため、温度センサーが試料空間のすぐ隣に設置されています。クライオスタットの温度に依存するのではなく、これにより実際の試料温度をより正確に測定できます。
広い帯域幅
最大過結合設計の共振器は、負荷Qが85未満であり、これは400 MHzを超える帯域幅に相当します。この機構は利便性を重視して設計されており、毎回確実に最大帯域幅を達成できます。この低いQ値であっても、マイクロ波変換係数は5.1 G/sqrt(W)を超えています。
パルス双極子分光法に最適
DQC実験では、EPRスペクトル全体を励起する必要があります。Qバンドにおいて、TEMPOスペクトルの幅は約250 MHzです。QLP共振器は、この種の実験に最適です。400 MHzを超える帯域幅と大きなマイクロ波変換係数を備えたLGRは、DQC分光法においてニトロックス化されたスペクトル全体を励起するのに最適です。
