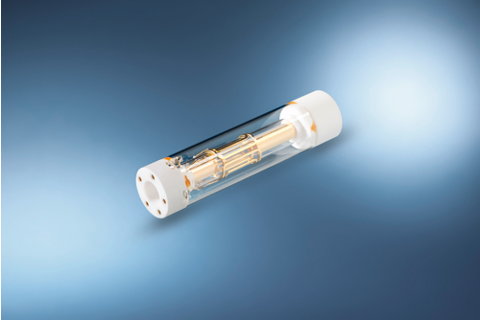

ディフ50
Diff50の勾配システムは広い穴の磁石の拡散適用のための高出力の勾配システム、非常に強い勾配の脈拍および速い切換え時間のために最大限に活用される。
Diff50の高出力MR拡散の調査は交換可能な単一または二重調整された頻度の参照のコイルを提供する。Diff50は、(特定の条件下で)5 10-15 m2/sまでの拡散係数測定のためにブルカーで利用可能な最高の勾配強度を提供します。サンプルは-40°Cから+80°Cの間で温度制御することができ、プローブ本体およびコイル(<=8mm)はMicro5プローブと互換性があります。
多くの場合、外側のコイルに2Hを持つ二重調整されたRFコイルは、ロックまたはTopShimアプリケーションを可能にするために選択されます。この構成では、NMR実験に使用できる核は1つだけである。
Diff50の特別版、Diff50Lは、NMRの調査およびロックチャネルのための2つのrfのコイルを備えている。この構成ではrfコイルはもはや交換可能ではなく、周波数の組み合わせはプローブの初期順序で定義されなければならない。
機能
広いボアプローブ、SWB磁石にも対応
最大30 T/mの勾配強度、水冷
交換可能なrf(10mmコイルを除くマイクロ5に対応)
Rfコイル
- 5および10のmmの単調なコイル
- 5および8 mmの二重調整されたコイル
SB-BST 経由のサンプル転送
可変温度制御(BSVT、BCU,...に対応)
WBシムシステムと互換性があります
2つの周波数プラスロックを備えた特別なDiff50Lバージョンが、交換可能なRFコイル
アプリケーション
| 7Liは固体超伝導体に拡散 | d5 |
| ポリマーソリューションとメルト | d1 |
| 多孔質 | d4 |
仕様
| ディフ50 | |
| 穴 | WB / SWB |
| 1H周波数範囲 | 300 ~ 800 MHz |
| rf チャンネル | 2つの独立した |
| 要件 | 拡散/顕微鏡用アクセサリー |
| グラデーション | ディフ50 |
| 経路 | Z |
| 方向あたりの勾配強度 | 30 T/m |
| ID/OD | 19/57ミリメートル |
| 立ち上がり時間(5-95%)、0-60A、120V | < 500 μs |
| 冷却 | 水 |
| 現在のテスト済みの最大電流 | 60 A |
| リムーバブル | はい |
| 拡張可能なrfコイル | |
| 検出 | シングルチューニング, ダブルチューニング |
| 典型的な核 | 1H, 2H, 6Li, 7Li, 13C, 19F, ... |
| 標準サンプル温度範囲(5mm) | -40 ~ 80°C |
| サンプル径 | 5 - 10 mm |
アクセサリー
- 差分ソフトウェア アプリケーション パッケージ
- データ処理のためのダイナミックセンター
サポート
ここでは、標準のブルカーサポートホットラインなどを持っている必要があります
お問い合わせエキスパート
MR顕微鏡・MR拡散アプリケーションチーム:micdiff@bruker.com
