생리적 모니터링 하위 시스템
시각화 및 이동 감지

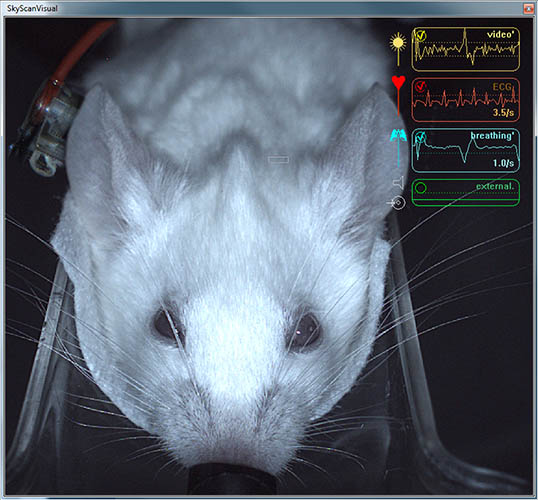

생리적 모니터링 하위 시스템에는 실시간 운동 감지, 심전도 및 호흡 감지, 온도 안정화를 갖춘 동물의 비디오 모니터링이 포함됩니다. 컬러 TV 카메라(SKYSCAN 1278의 5Mp)는 동물 침대 위에 장착되어 흰색 LED 조명을 장착하여 스캔 중에 동물의 실시간 이미지를 생성합니다. 이 소프트웨어는 사용자가 선택한 이미지 영역의 비디오 스트림을 분석하여 작업자가 호흡 움직임이 보이는 동물 본체의 일부에 배치할 수 있습니다. 이러한 움직임은 시간 해결 된 마이크로 CT 재건을위한 호흡 시간 표시를 제공하기 위해 운동 파형으로 변환됩니다.

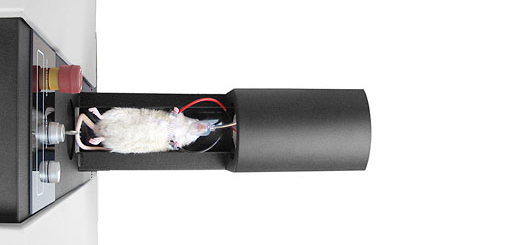

동물 침대의 얼굴 마스크는 직접 호흡 감지를 위해 공기 /가스 흐름 센서에 연결되어 있습니다. 동물 카세트의 심전도 전극은 민감한 심전도 증폭기와 연결되어 있습니다. 호흡 및 심전도 신호는 모두 디지털화되고 컴퓨터로 전송되며 화면에 실시간 프로파일로 표시됩니다. 연산자는 각 신호에 대한 개별 게인 및 임계값을 선택하여 시간 표시 생성을 최적화할 수 있습니다.
또한, 마취 하에 동물의 냉각을 방지하기 위해 스캔된 동물을 선택한 온도에서 유지하는 가열된 기류에 의한 온도 안정화도 포함됩니다.
4D 시간 해결 미세 토그래피

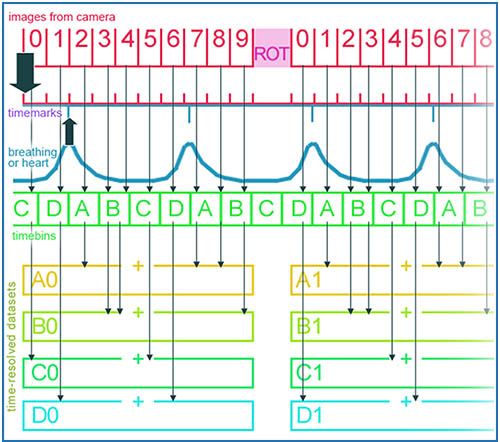

생리적 모니터링은 브루커 마이크로CT가 발명한 심장 및 폐 역학의 시간 해결 된 재건을위한 참조 시간 마크를 만듭니다. 4D(시간 해결) 스캐닝 모드에서는 각 갠트리 각 위치에서 촬영한 여러 프로젝션 이미지가 기록된 생리적 모니터링 시간 표시를 사용하여 호흡 또는 심장 시간 저장소로 스캔 후 정렬됩니다. 이러한 정렬은 별도의 데이터 집합으로 재구성되고 심장 또는 호흡 주기의 상이한 단계에 해당하는 3D 결과 세트를 생성하는 의사 정적 투영 세트를 생성합니다.
당사의 시각화 프로그램은 재구성된 모든 데이터 세트를 로드하고 재구성된 볼륨뿐만 아니라 시간 차원에서 XYZ 차원에서 스크롤하여 움직임 아티팩트의 영향을 최소화하는 날카로운 재구성 된 이미지에서 심장 또는 폐 운동의 역학을 시연 할 수 있습니다. 취득한 모든 데이터는 수집 과정 후에 정렬되기 때문에, 호흡기 및 심장 주기는 동물을 재스캔하지 않고 생리적 모니터링에서 시간 표시에 따라 분류하여 시각화될 수 있다.
모든 탄소 심전도 전극
동물 카세트에는 생리 모니터링 하위 시스템에 통합된 민감한 증폭기로 심전도 신호를 감지하는 특수 케이블 및 클립 전극이 포함되어 있습니다. 심전도 연결은 금속 부품이 없는 브루커 마이크로CT에서 특별히 개발한 심전도 배선 및 전극을 사용합니다. 와이어와 전극은 첨단 탄소 섬유 전도성 부품을 사용하여 X선 흡수를 하는 고급 탄소 섬유 전도성 부품을 사용하여 동물 조직의 흡수와 유사한 손상되지 않은 화질을 선사합니다.
