生命科学micro-CT

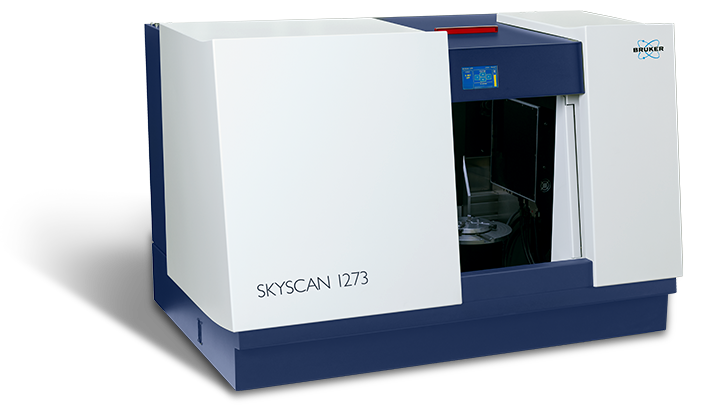

SKYSCAN 1273

高容量三维X射线显微镜

台式系统

满足全部需求

herostageskyscan1273

亮点

亮点

300 x 500 mm
可容纳的最大样品尺寸
一套能够落地安装的台式系统
140 x 230 mm
探测器面积
大尺寸平板探测器可实现快速扫描
130 keV
高能量
涵盖不同种类的样品

SKYSCAN 1273 – 高容量XRM

SKYSCAN 1273为无损检测的台式设备树立了新标准,它实现了以前只有通过落地式系统才能达到的性能。它能检测长达500 mm、直径达300 mm和重量达20 kg的样品。

结合了更高功率的高能x射线源与极高灵敏度和读出速度的大尺寸平板探测器,它只需要短短几秒钟,即可获得优质的图像。

SKYSCAN 1273拥有3D.SUITE配套软件。这个综合性的软件包涵盖GPU加速重建、2D/ 3D形态分析,以及表面和体渲染可视化。

特点

主要特点

SKYSCAN 1273 功能

高容量台式系统

SKYSCAN 1273的大样品室能容纳的样品,比通过单个探测器视场所能扫描的范围还要大。通过分段式扫描和探测器偏置扫描,SKYSCAN 1273可以扫描直径达到250 mm和长度达到250 mm的大型物体。3D.SUITE可自动和无缝地将超大尺寸的图像拼接到一起。

SKYSCAN 1273 功能

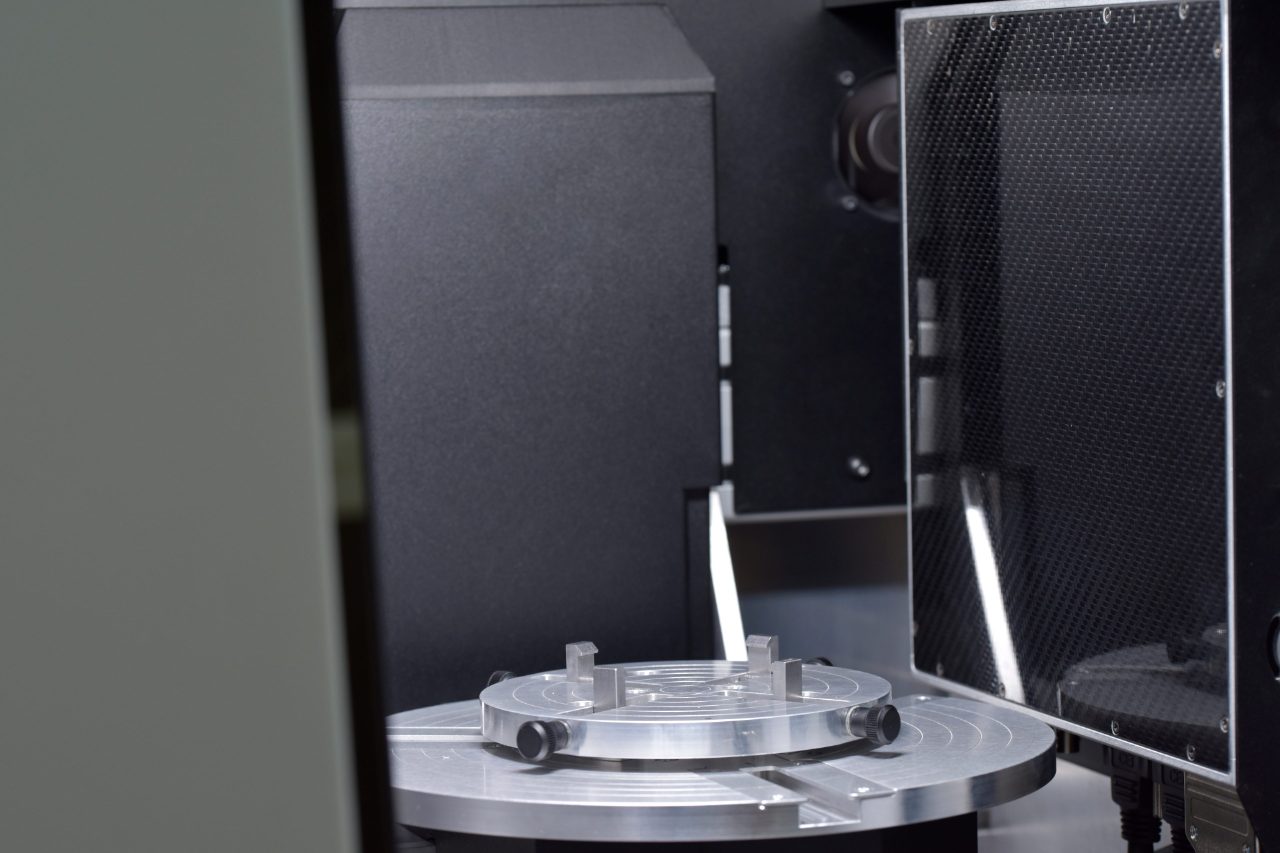

最新的探测器技术

SKYSCAN 1273配备基于最新的6 MP大尺寸平板探测器,具有更大的动态范围,实现更高的对比度。快帧率加上特别优化的闪烁体,它能在不到15秒的超短时间内获得优质的图像,这非常适合于时间分辨三维X射线显微成像。

SKYSCAN 1273 功能

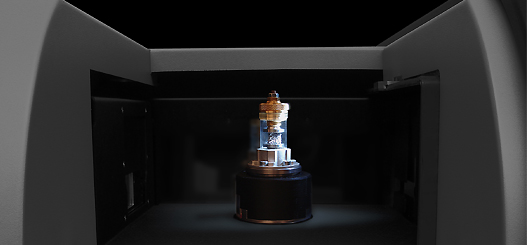

原位试验台

布鲁克的材料试验台可以进行最大4400 N的压缩试验和最大440 N的拉伸试验。所有试验台都能通过系统的旋转台自动联系到一起,而无需任何外接线缆。通过使用所提供的软件,可以设置预定扫描试验。

布鲁克的加热台和冷却台可以达到最高+80ºC或最低低于环境温度低30ºC的温度。和其它的试验台一样,加热和冷却台也不需要任何额外的连接,系统可以自动地识别不同的试验台。通过使用加热台和冷却台,可在非环境条件下检测样品,从而评估温度对样品微观结构的影响。

应用

重点应用

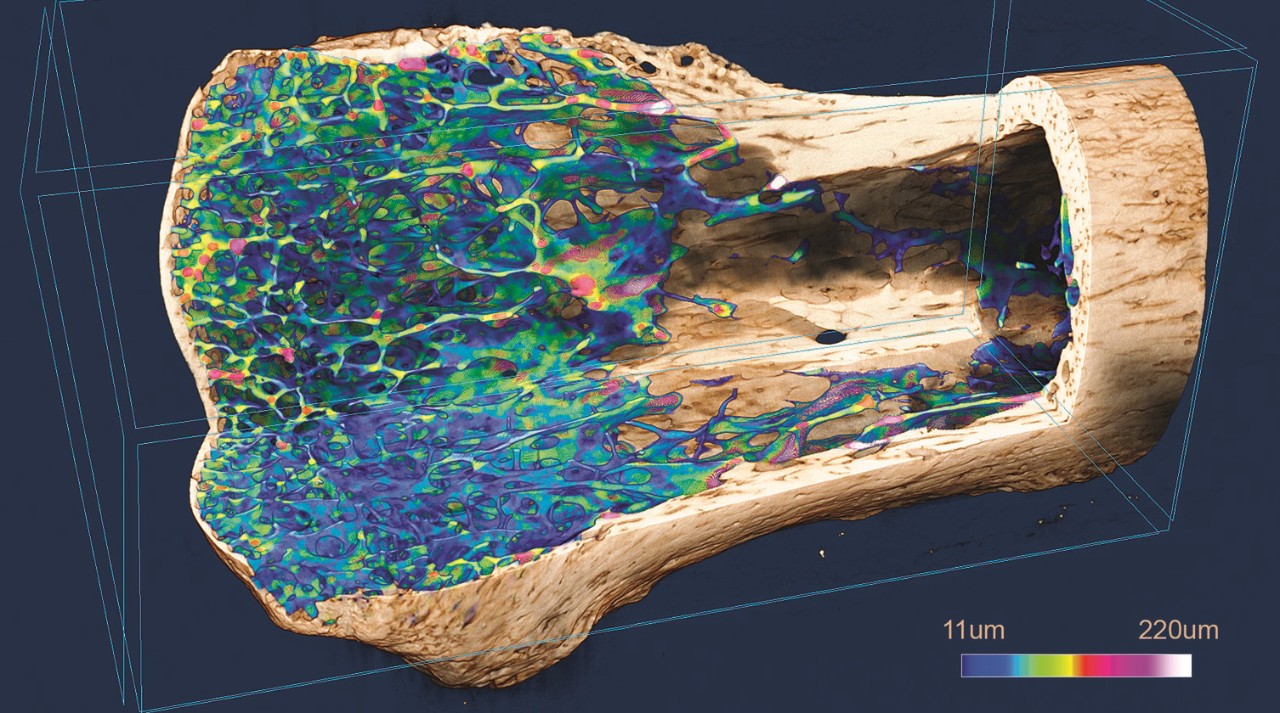

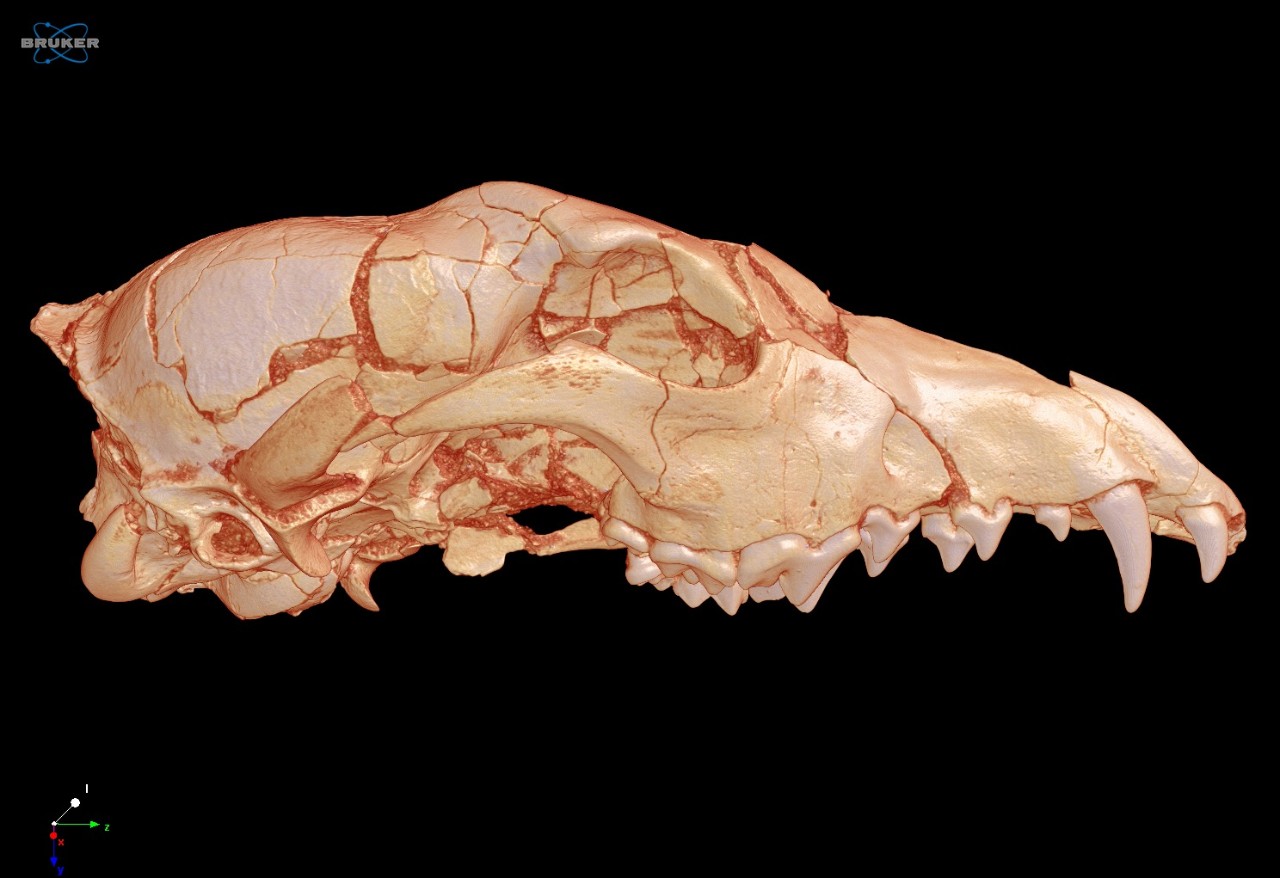

骨应用

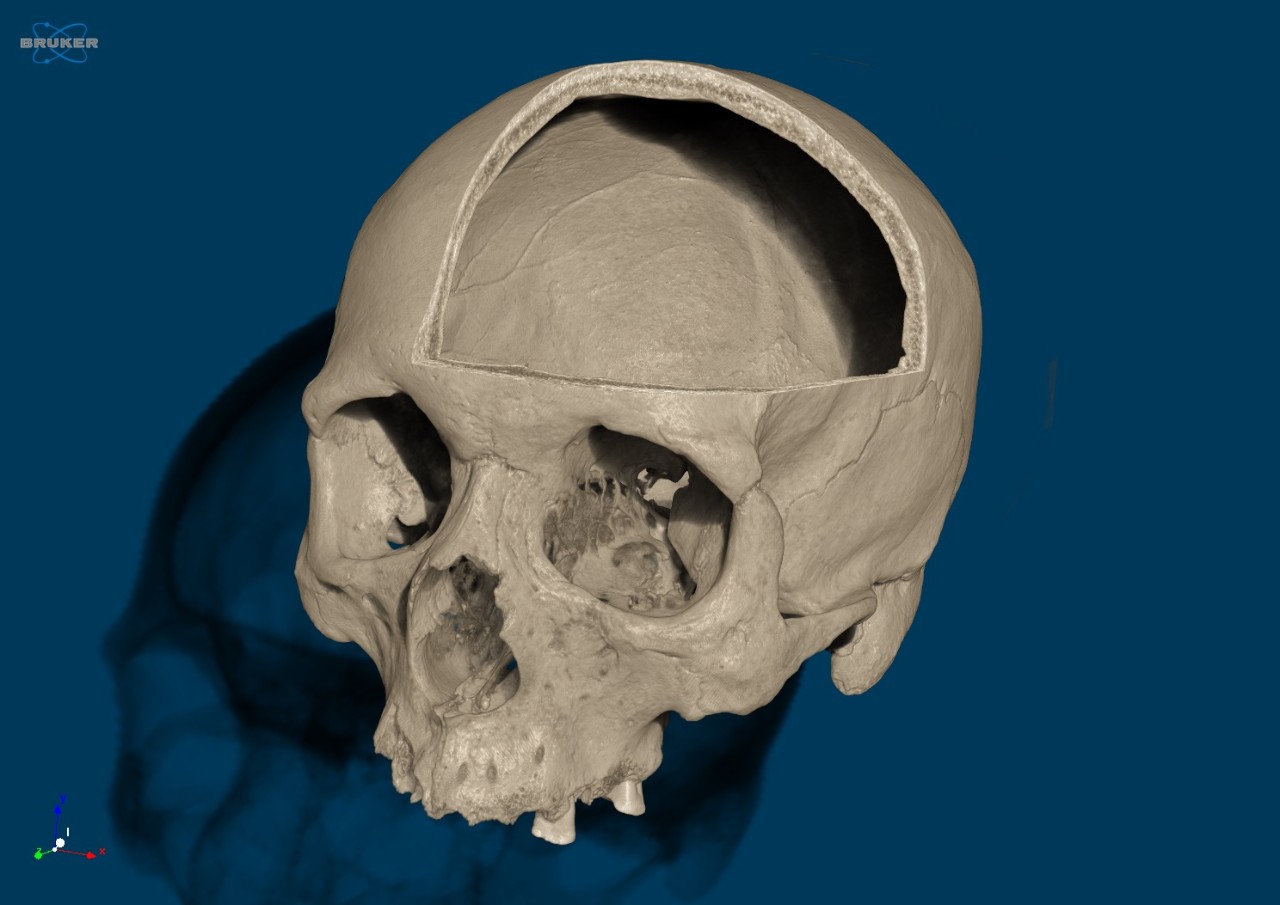

SKYSCAN 1273 是布鲁克在骨研究领域的关键性产品,它为真正的大样本提供了micro-CT 扫描仪。您可以把头放在它的腔体样品室中。因此,骨生物学家和牙医可以与恐龙古生物学家和考古学家以及成像活检和骨科手术切除的临床医师一起,成为 "大型micro-CT "的用户。

  • 可容纳半米高、40 cm 宽的样品,扫描视野直径25 cm,高度25 cm,即使是最大的人类和尼安德特人的头骨也能容纳。
  • 高达130 kV的电压和铝、铜、钼等滤光片,使X 射线的透射率和对比度达到最佳状态,可用于包括土壤和岩石混合的化石材料在内的各种矿化生物样品。
  • 可选的机械测试和温度控制阶段扩展了临床或大型动物样品的生物力学和骨科测试的可能性。
  • 骨形态测量(ASBMR命名法),具有全面的3D 和2D 参数,密度测量包括直径2-32 mm 范围内的BMD 校准参考。

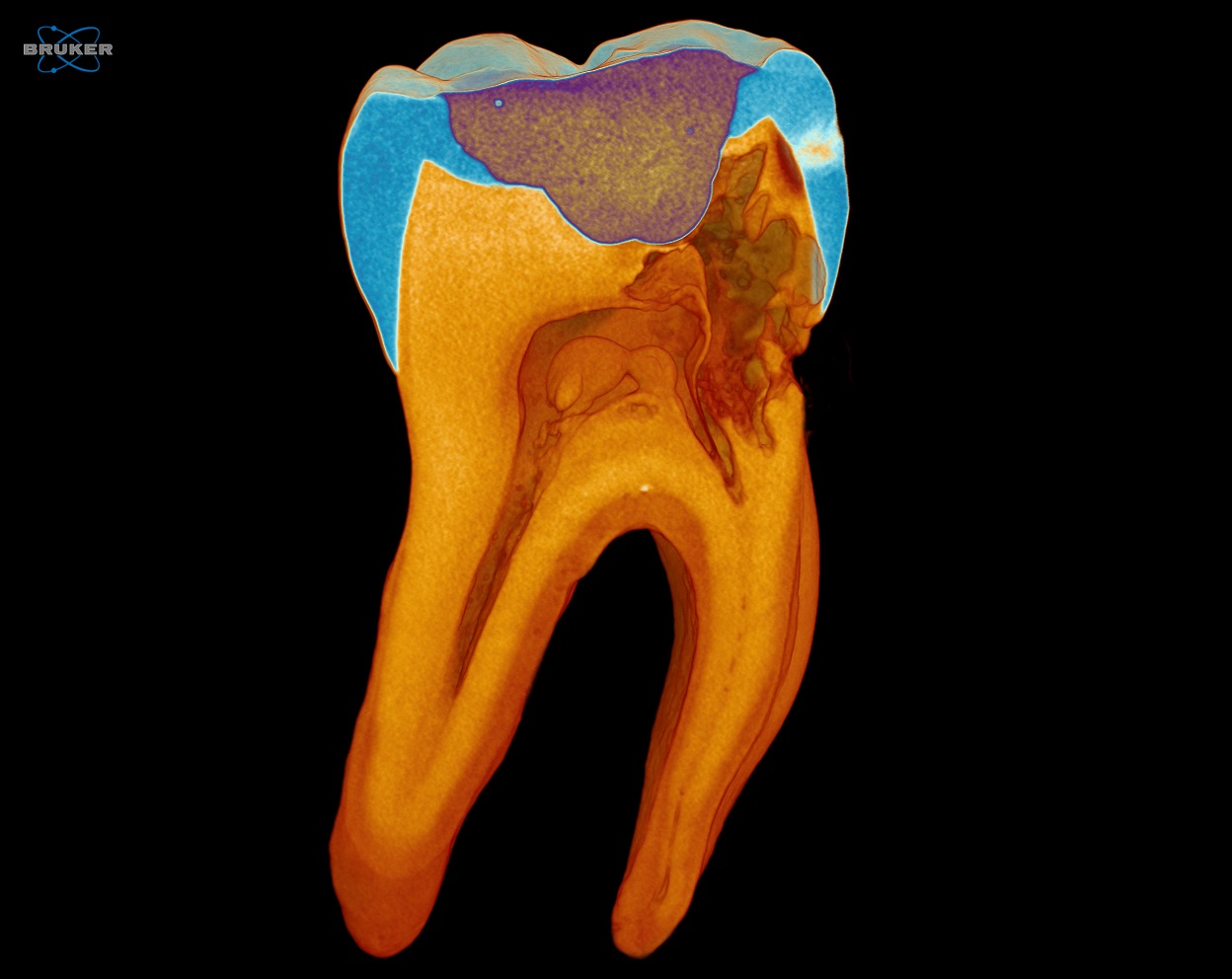

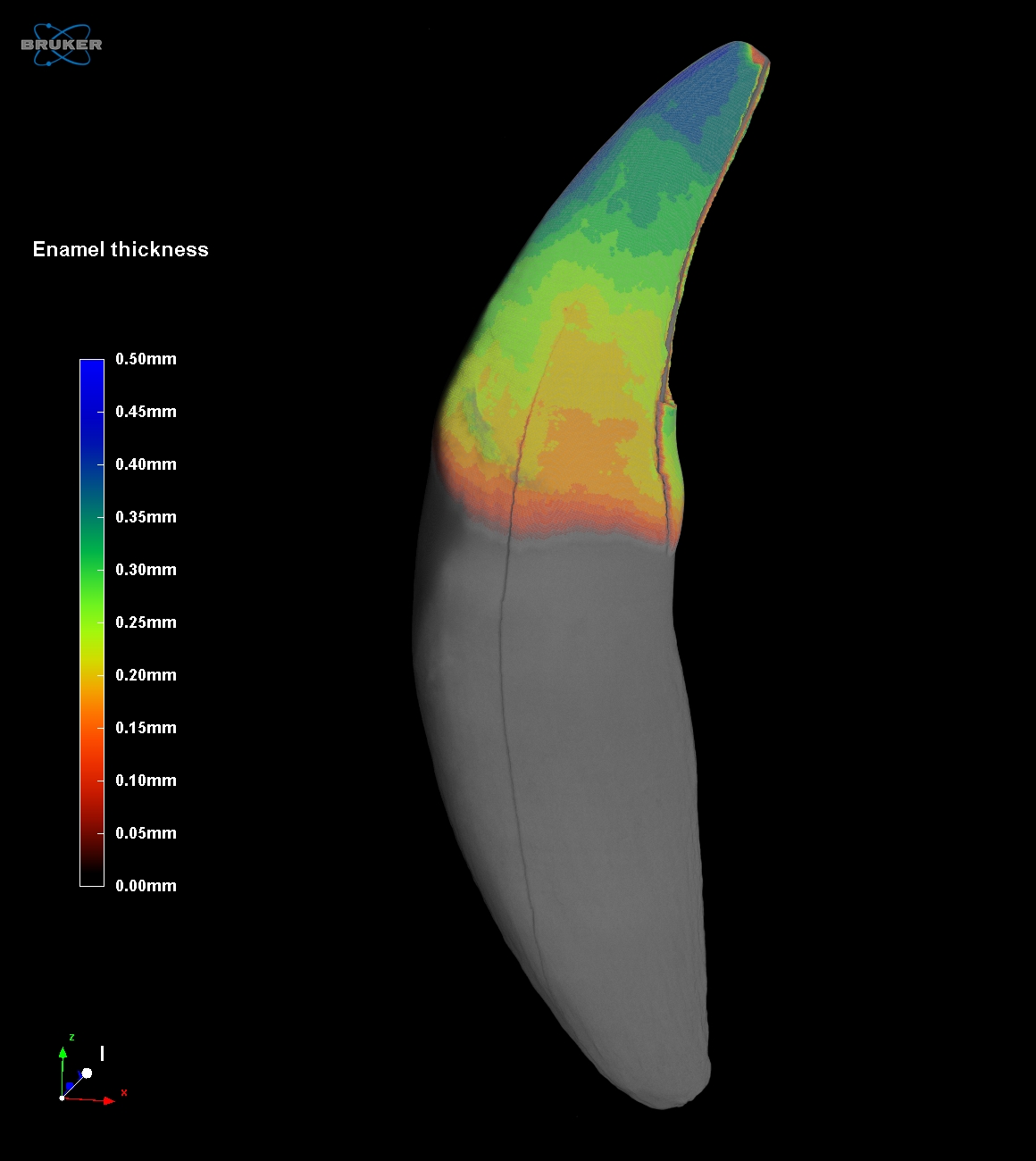

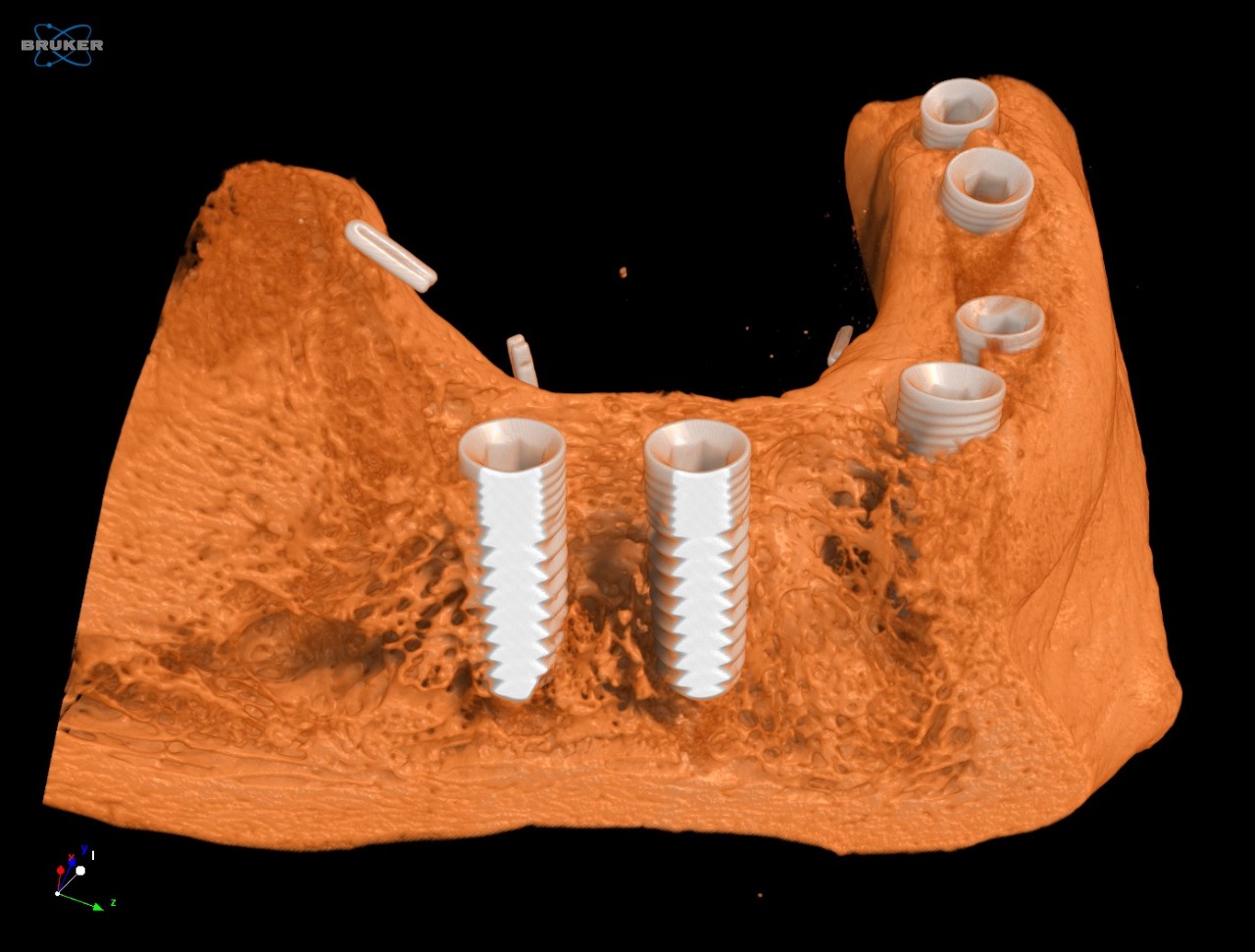

牙科

牙齿的厚度和矿物质密度都比啮齿动物的骨骼高,需要合适的micro-CT 解决方案。SKYSCAN 1273 就是这样的解决方案,它可以毫不费力地对大小牙齿进行成像,甚至是受矿物沉积影响的化石牙齿。而且这种功能是在一台用户友好的高性能台式仪器中实现的。

  • 快速平板操作界面,约3000×2000 像素的格式,可获得巨大的视野。
  • 大尺寸X 射线相机,具有优异的高能量灵敏度,可扫描大多数脊椎牙齿以及修复体和种植牙材料。
  • 骨形态测量(ASBMR命名法),具有全面的三维和二维参数,密度测量包括直径2-32 mm 大小范围内的BMD 校准参考。

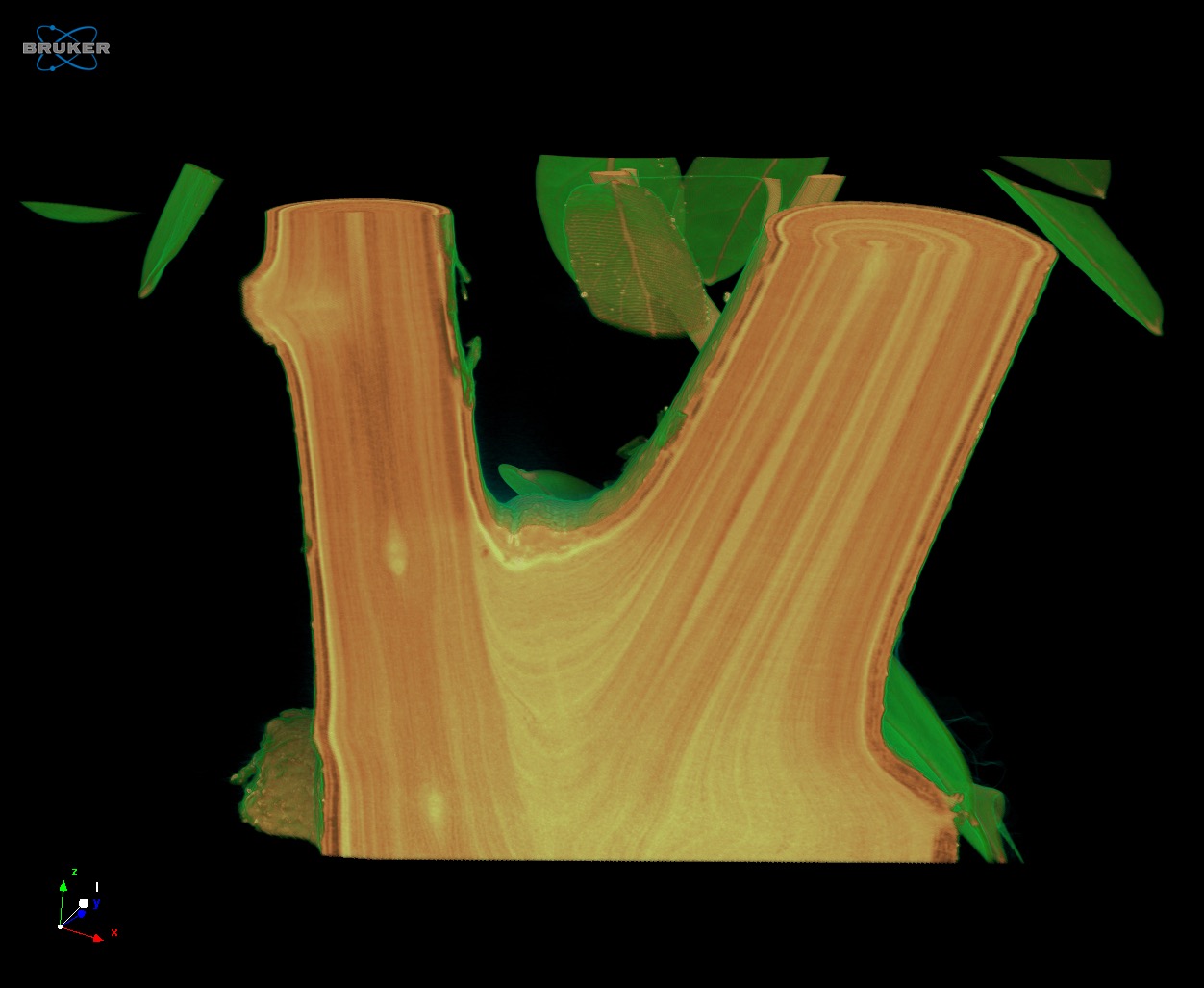

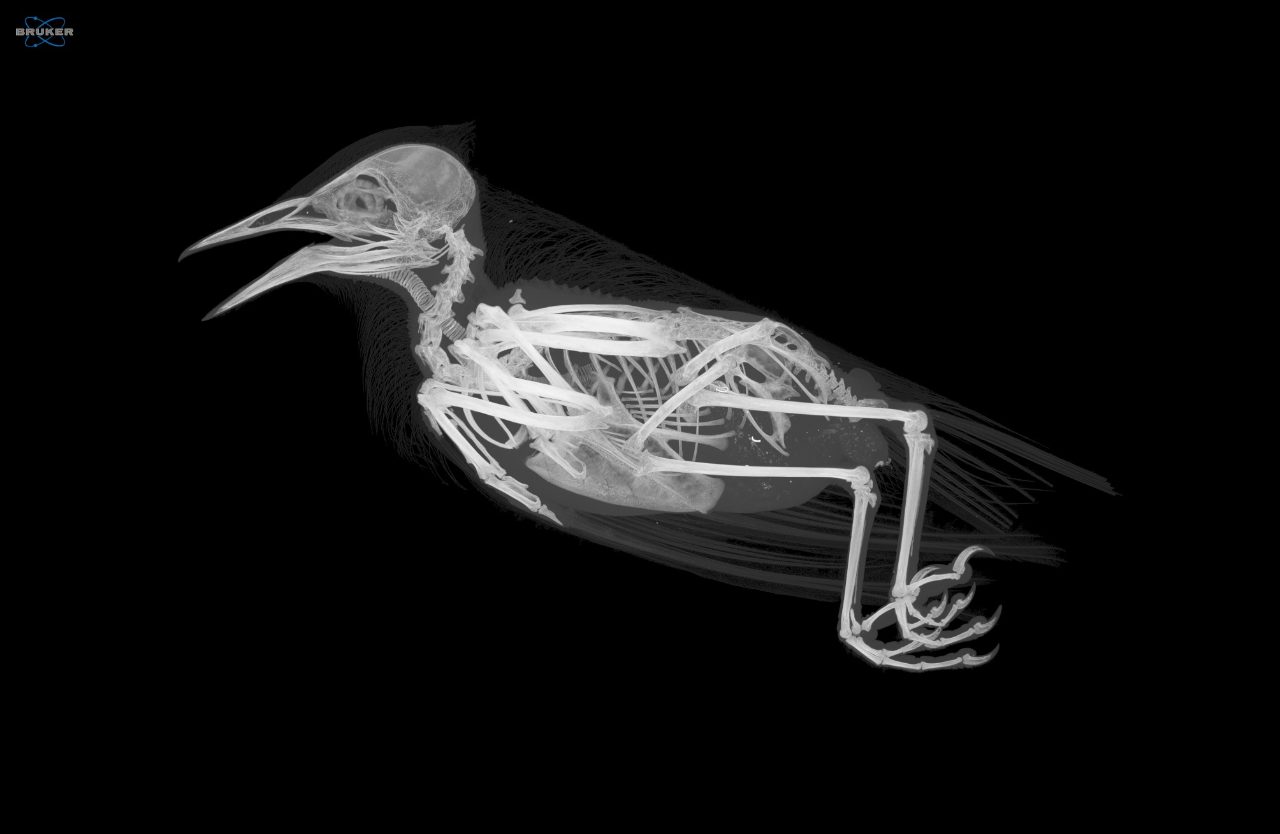

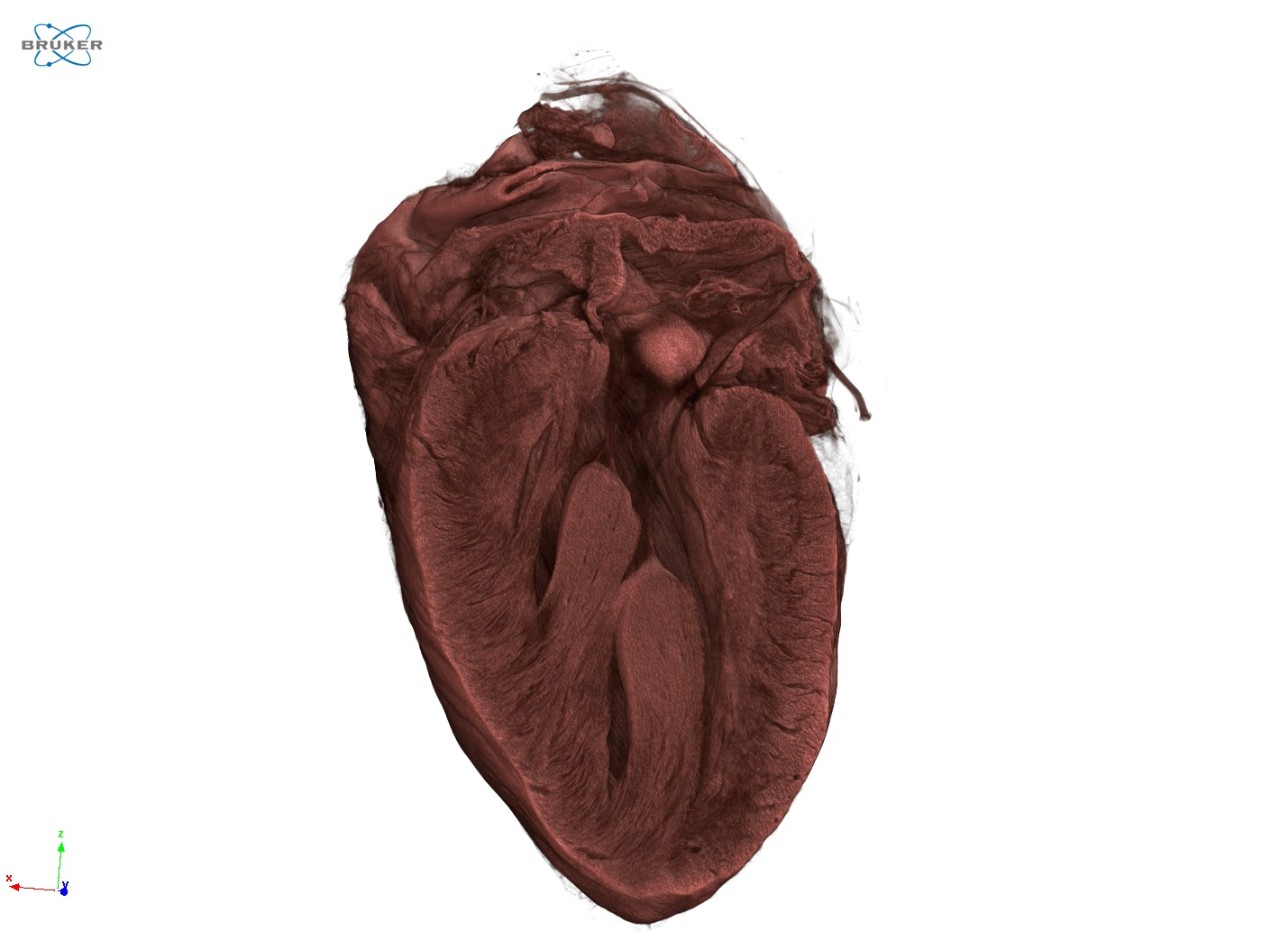

植物和动物

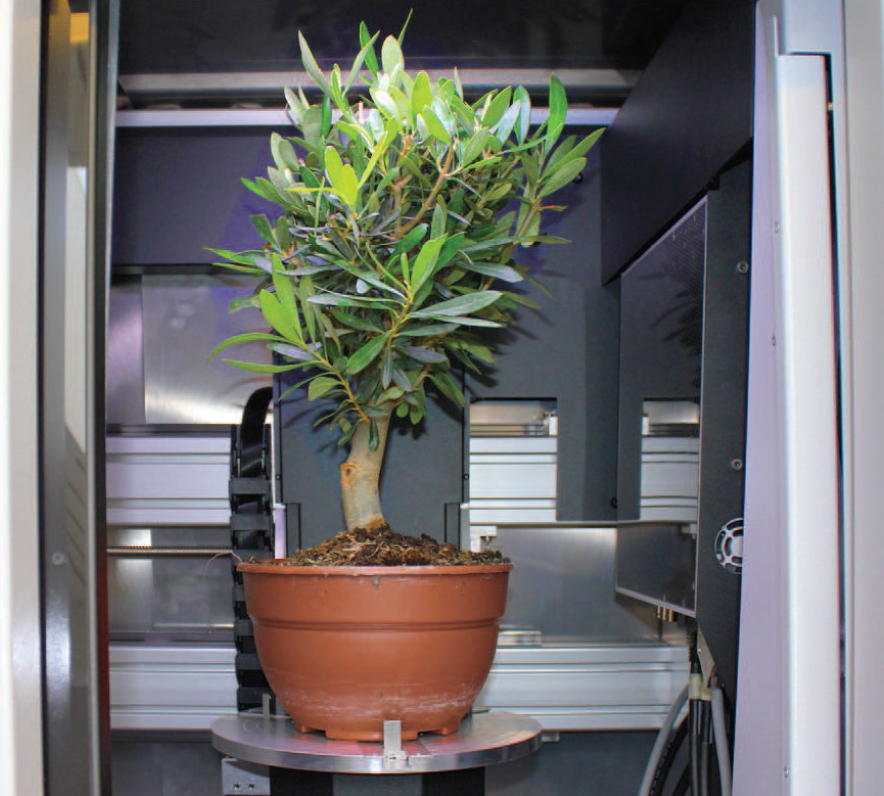

木材的micro-CT 可视化效果非常好——木质部和分生管的最细微的细节都能得到解析和对比。micro-CT 对组织密度的区分是无损的。SKYSCAN 1273 的巨大扫描室甚至允许安装小型盆栽树木进行扫描。可对各种不同的植物和动物样品进行可视化分析,几乎不需要样品处理。
  • 大型样品的大扫描室,同时也是一台占用空间不大的台式扫描仪,是多用途研究的理想仪器。
  • 高达130kV 的电压,加上铝、铜、钼等滤光片,使X 射线的透射率和对比度达到最佳状态,可用于包括化石、土壤、岩石在内的各种样品。
  • 由于采用了批量扫描模式,可进行多样品扫描,产量高,可有效减少停机时间。
  • 全面的三维图像分析能力,包括形态测量和密度测量、三维配准、分割和高级图像处理方法。

规格

SKYSCAN 1273 技术参数

功能
规格 优势
X 射线源

40-130 kV

39 W

免维护、全密封的X射线源

通过快速扫描实现质量控制,或4D XRM

X射线探测器

有源像素CMOS平板探测器

6 MP (3072 x 1944)

优异的信噪比



超大视场

样品尺寸

直径 250 毫米

高度 250 毫米
能利用台式仪器扫描超大样品
尺寸

1250 毫米 x 815 毫米 x 820 毫米(宽 x 深 x 高)

重量 450 千克
节省空间的、适合每一个实验室的台式系统
电源
100-240 VAC,50-60 Hz,最大 3 A
安装需求最低,标准电源即能满足要求

软件

定位、扫描、重建和分析

布鲁克的XRM解决方案包含收集和分析数据所需的所有软件。直观的图形用户界面结合用户引导的参数优化,既适用于专业用户也适用于新手用户。通过使用最新的GPU加速算法,重建时间被大大缩短。CTVOX、CTAN和CTVOL相结合,形成一个强大的软件套件,支持对模型进行定性和定量分析。

测量软件:
SKYSCAN 1273 – 仪器控制、测量规划和收集

重建软件:
NRECON – 将2D投影图转化成3D容积图

分析软件:

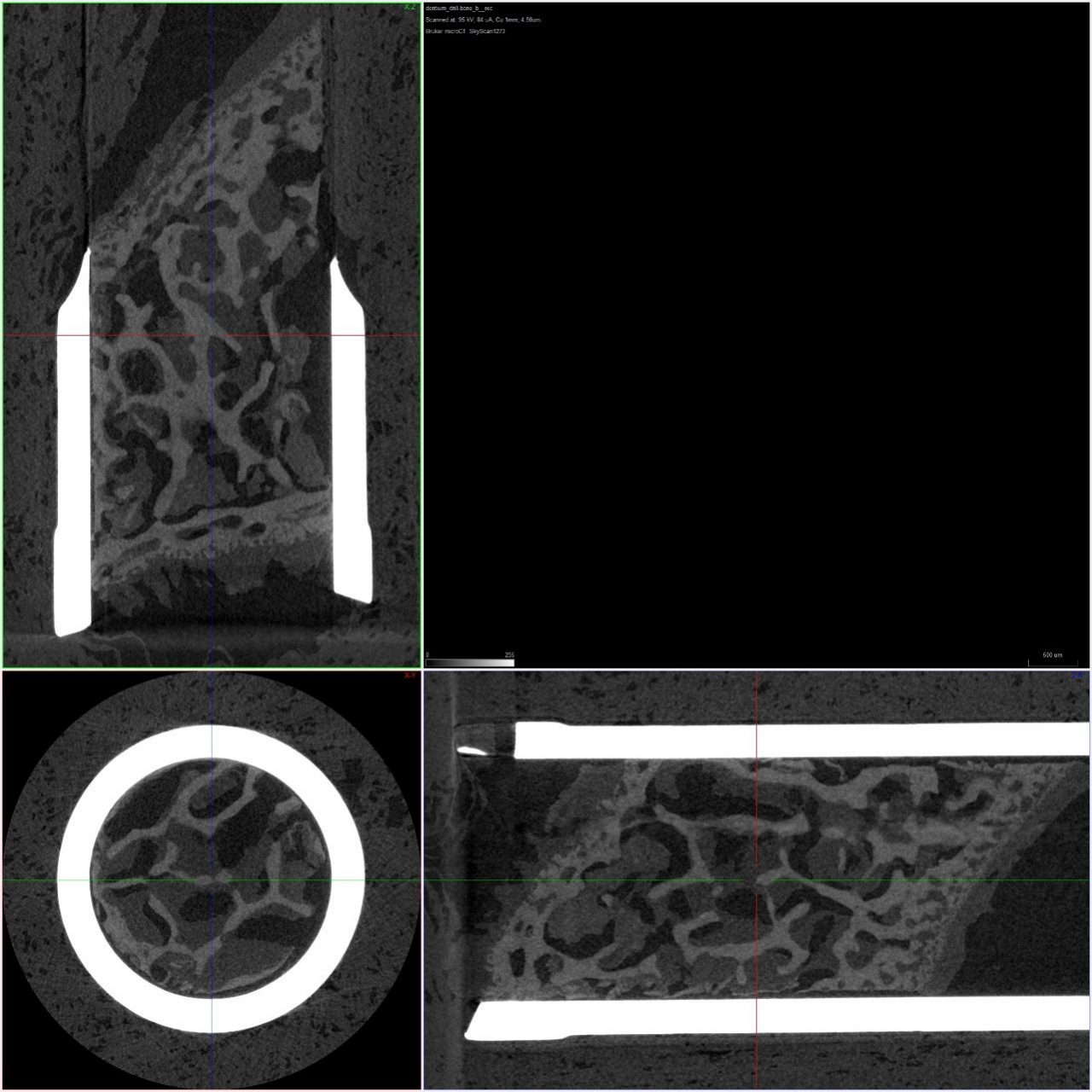

DATAVIEWER – 逐层检查3D容积,2D/3D图像配准

CTVOX – 通过体渲染显示出真实情况

CTAN – 2D/3D图像分析和处理

CTVOL – 面模型的可视化,可被导出到CAD或3D打印

支持

服务与支持

我们提供:

  • 高技能故障排除专业人员的技术支持,用于隔离和解决硬和软件问题
  • 基于 Web 的远程仪器服务,用于服务诊断和应用支持
  • 合并的现实支持 – 虚拟工程师在您身边 (视频
  • 计划维护,根据您的要求
  • 客户现场维修保养服务
  • 备件可用性通常在夜间或全球工作几天内提供
  • 安装资格、操作资格/性能验证合规服务
  • 场地规划和搬迁

查看我们的 支持网站

  • 软件更新
  • 产品手册和安装指南
  • 培训视频

需要注册。
