OPUS-Pakete: Prozess & Reaktionen
CMET-Prozess-Software
Besonders in Prozessumgebungen ist eine stabile und zuverlässige Softwarelösung zwingend erforderlich. Bruker entwickelte die CMET Prozess-Software als unabhängige Plattform kombiniert mit der OPUS-Software für Spektrometer-Kommunikation und Auswertungsroutinen. Eine eingebettete Watchdog-Funktion führt bei auftretenden Problemen einen Neustart der Software aus, ohne Eingreifen des Operators.
CMET besteht aus zwei Teilen, der Benutzeroberfläche für das Setup und der Laufzeitumgebung. Die Benutzeroberfläche mit seiner modularen und flexiblen Schnittstelle integriert alle notwendigen Funktionalitäten, um ein Szenario für alle Arten von Batchprozessen oder kontinuierlichen Anwendungen zu definieren. Dazu gehören Spektrometer-Setup, Produkt-Setup, das Definieren der I/O-Kommunikationsprotokolle sowie das Szenario-Setup.
Im Szenario-Setup werden alle Definitionen zusammengeführt: Es ermöglicht dem Benutzer, einem bestimmten Spektrometer einen definierten Messkanal für ein bestimmtes Produkt zuzuweisen. Bei Bedarf können externe Trigger definiert werden, die dem Benutzer erlauben, mit Hilfe von CMET gezielte Messstrategien zu implementieren.
Nach abgeschlossener Konfiguration wird die Laufzeitumgebung ausgeführt.
Diese gibt dem Anwender einen umfassenden Überblick der laufenden
Szenarien einschließlich der aktuellen Aufgabe sowie Trendcharts zu den
definierten Produkten. Die Visualisierung der Trendcharts wird innerhalb
einer Browseranwendung implementiert, in der alle aktuellen Ergebnisse
übersichtlich dargestellt und analysiert werden können.
CMET
bietet die gängigen Schnittstellen für die Datenkommunikation, sodass es
in jeder Prozesssteuerungsumgebung integriert werden kann, dank einer
breiten Auswahl an Kommunikationsprotokollen, einschließlich:
- 4-20 mA
- Modbus
- Profibus DP
- OPC
OPUS-Paket: CMET-Prozesssoftware

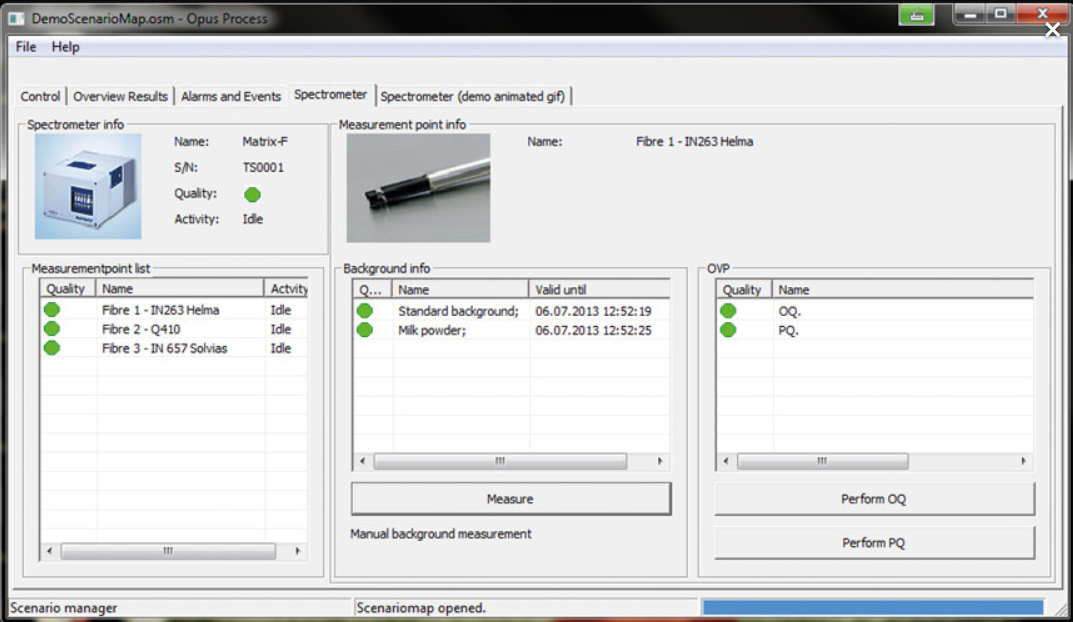

CMET-Szenariodefinition

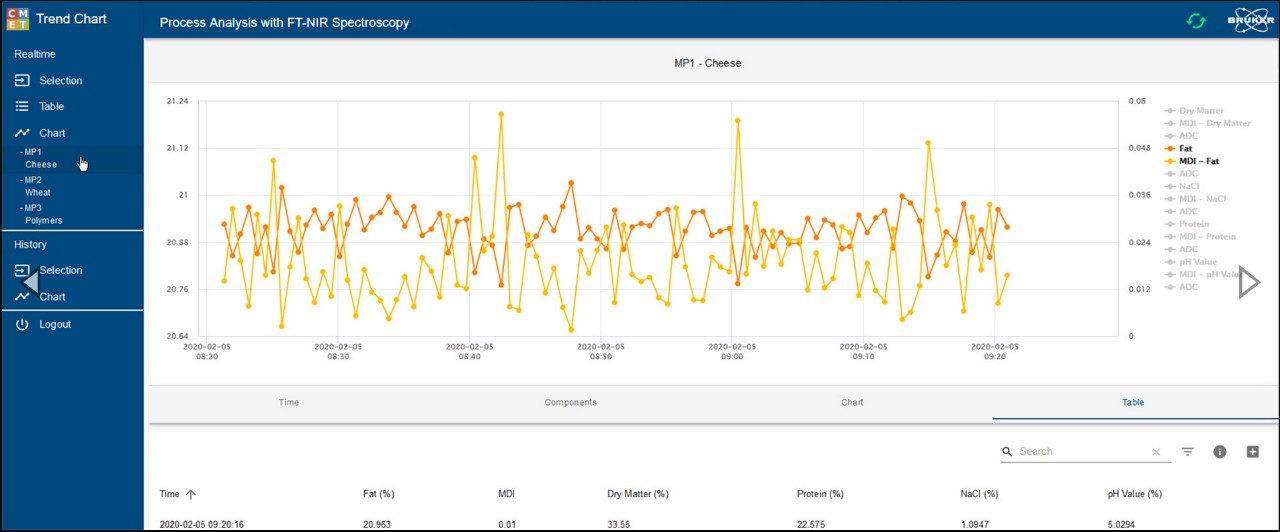

CMET-Trendanzeige

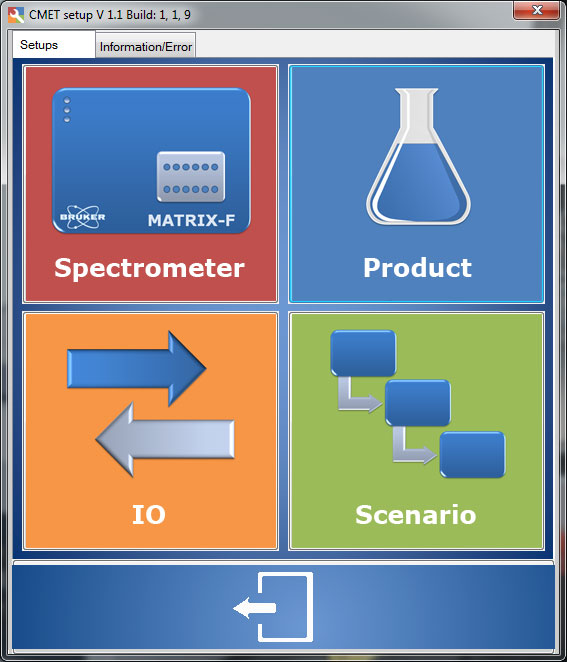

CMET-Setup-Bildschirm
Reaktionsüberwachung
Im industriellen Umfeld, z.B. in Pilotanlagen, kann die zeitabhängige Messung, Visualisierung und Auswertung von chemischen Reaktionen von großer Bedeutung sein. Für diesen Zweck bietet Bruker ein eigenes Softwarepaket zur Reaktionsüberwachung mit entsprechender Funktionalität an.
- Einrichtung von kontinuierlichen Messungen zur Überwachung und Analyse von chemischen Reaktionen.
- 2D- und 3D-Spektrenplots in Echtzeit mit intuitiven und intelligenten Visualisierungsoptionen.
- Spektrenauswertung mit multivariaten Methoden in Echtzeit
- Interaktives Setup von Integrationsmethoden im Vorfeld und während der Reaktionsüberwachung
- PCA (Principal Component Analysis) für einfache Trending- und Datenanalyse
- Kombination von klassischen und multivariaten Datenanalysewerkzeugen in einem Softwarepaket inklusive verschiedener Optionen zur Datenvorbehandlung.
- Event Viewer einschließlich spektraler Informationen, Datenextraktionsoptionen und editierbarer Bemerkungen zum Reaktionsprotokoll.
- Verschiedene Modi für die Endpunktbestimmung (manuell oder automatisch), einschließlich Optionen zur Überwachung von Nachreaktionssequenzen.
- Automatische Endpunktbestimmung basierend auf PCA- oder Integrationsergebnissen.
OPUS-Paket: Reaktionsüberwachung

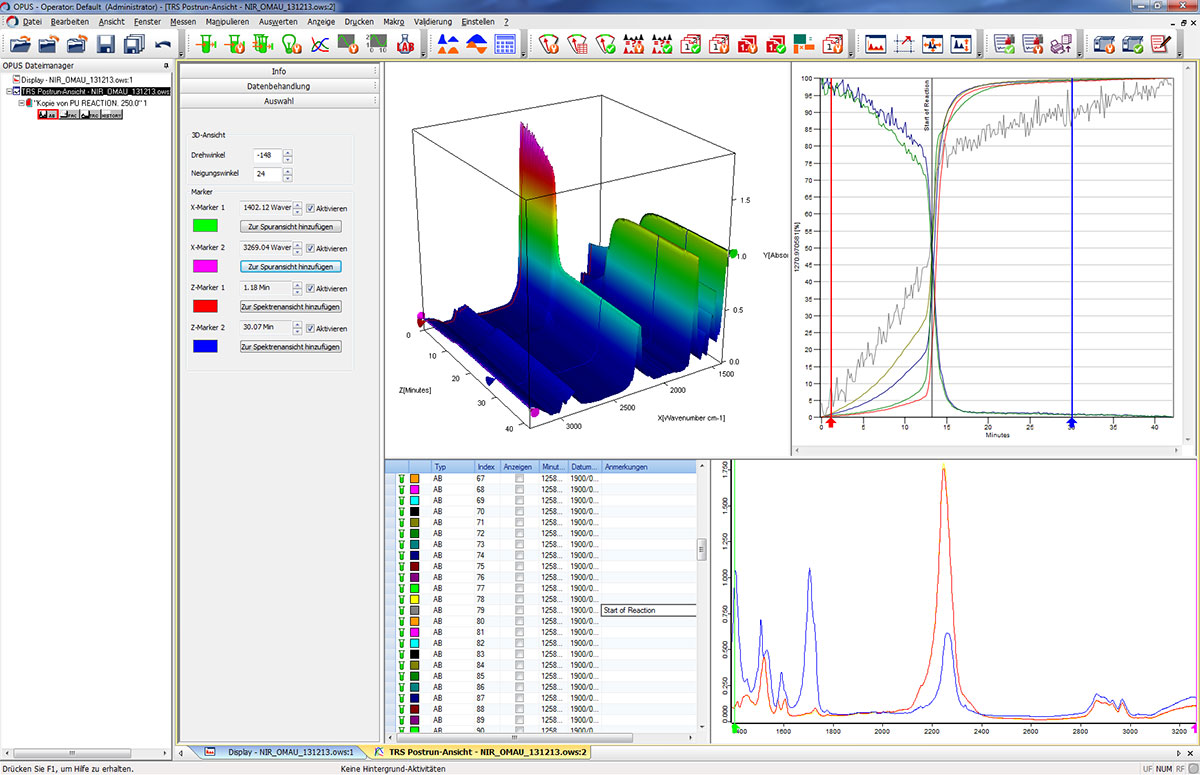

OPUS-Reaktionskontrolle
