Microscope à Force Atomique

NanoWizard 4 XP BioScience

Performances extrêmes et simplicité d'utilisation

NanoWizard® 4 XP BioScience

Le microscope à force atomique NanoWizard 4 XP BioScience combine une résolution atomique et un balayage rapide dans un seul système, avec une fréquence allant jusqu'à 150 lignes/sec et une grande plage de balayage de 100 µm.  Il est conçu pour assurer la plus grande stabilité mécanique et thermique des microscopes optiques inversés lors d'expériences à long terme sur des échantillons allant des mono-molécules jusqu'aux cellules et tissus vivants.

Performance
150 lines/sec and 100 µm scan range
Understand the complexity of biological systems: Trigger events via precise control of temperature, pH, and fluid/gas exchange. Observe response to stimuli and sample dynamics.

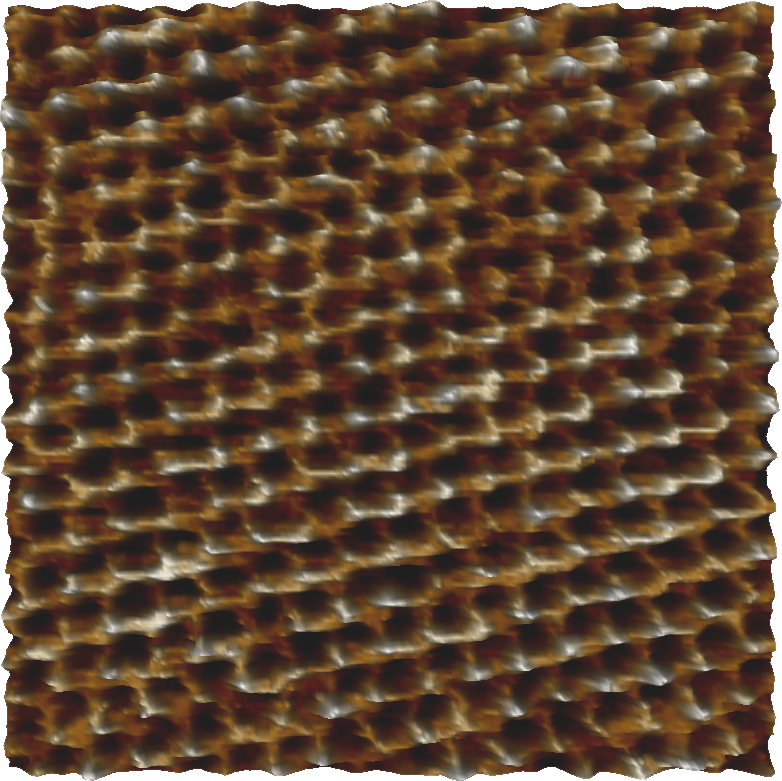

High Resolution
Quantitative Imaging
Structural analysis and nanomechanical characterization of biological samples. Precise investigation of molecular mechanisms, biochemical interactions, and cell mechanics.
Flexibility
Integration with advanced optical microscopy
Simultaneous, correlated measurements with techniques like FRET, TIRF, FLIM, FCS, epifluorescence, confocal laser scanning and STED microscopy.
Fonctionnalités

Imagerie haute résolution avec une performance extrême

Le NanoWizard 4 XP BioScience est accompagné de :


  • PeakForce Tapping® pour une imagerie facile
  • Option de Balayage Rapide pouvant aller jusqu'à 150 lignes/seconde
  • Technologie NestedScanner pour l'imagerie à grande vitesse de structures de surface, avec une stabilité exceptionnelles et une résolution allant jusqu'à 16,5 µm
  • Nouvelle fonctionnalité de mosaïque d'images pour la cartographie automatisée de grandes zones d'échantillons
  • Logiciel V7 avec une nouvelle interface utilisateur révolutionnaire basée sur le flux de travail
  • Logiciel DirectOverlay™ 2, assurant une intégration et une corrélation des données parfaites avec les plateformes de microscopie à fluorescence avancées
  • Contrôleur Vortis™ 2 pour un traitement du signal à grande vitesse et un niveau de bruit des plus bas

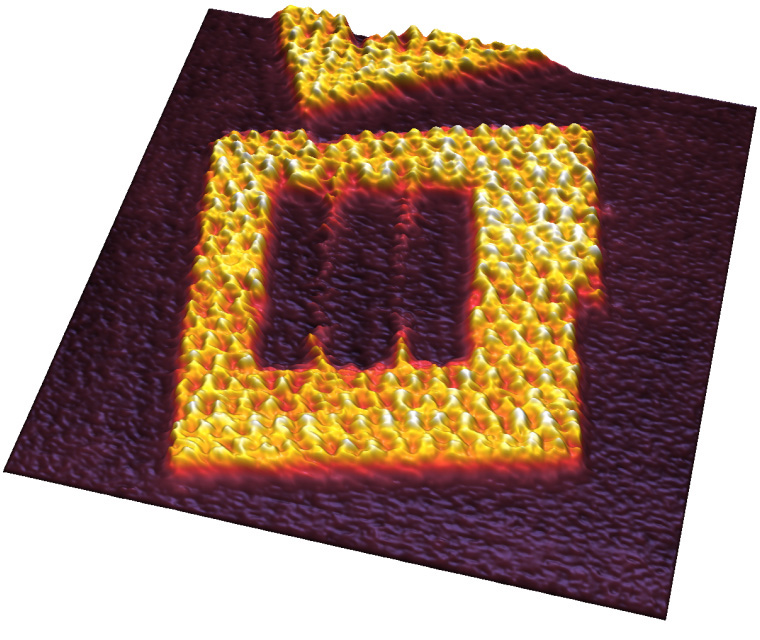

Profils d'origami d'ADN imagés dans un tampon TAE 10mM MgCl2 sur mica. Échantillon offert par R. Willaert, VUB, Bruxelles (BE). Champ de balayage : 125nm - Gamme de hauteur : 4.4nm - Vitesse de balayage : 150 lignes/sec.

Cartographie automatisée de grandes zones d'échantillonnage grâce à la nouvelle fonctionnalité de mise en mosaïque

Cellules Vero vivantes dans un milieu de culture cellulaire à 37°C.

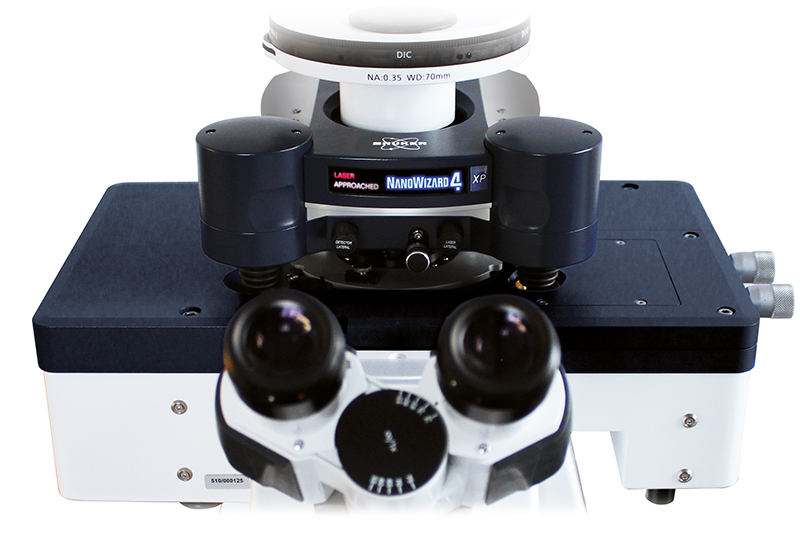

L'HybridStage™ ou Platine de Précision Motorisée transforme les expériences en offrant un accès direct à une grande zone d'échantillonnage, avec un mouvement automatisé et motorisé vers des emplacements, des grilles et des régions de cartographie choisies.

Commencez par l'étalonnage optique DirectOverlay 2, puis sélectionnez une région pour le tuilage optique (dont la taille peut être de quelques millimètres).

Les mouvements motorisés précis permettent de visualiser automatiquement l'ensemble de l'échantillon, ce qui facilite la sélection des régions et des caractéristiques à étudier. Un simple clic permet de naviguer d'un point à l'autre; les expériences MultiScan permettent aussi d'automatiser une séquence de mesures sur les points sélectionnés.

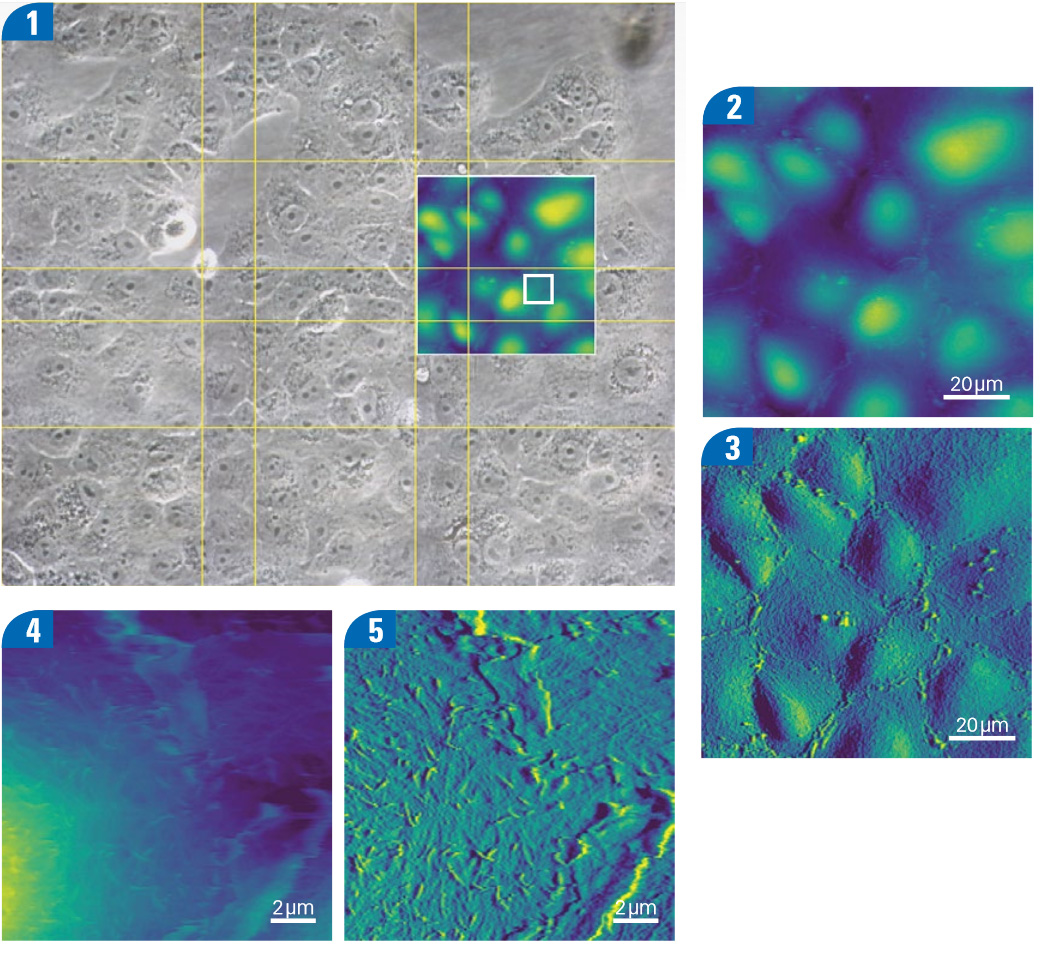

Les images montrent des cellules Vero vivantes dans un milieu de culture cellulaire à 37°C dans le PetriDishHeater™ . [2] - [5] Mosaïque optique avec 5×6 images de contraste de phase couvrant une région de 630µm×450µm. - Zoom sur la région scannée avec l'AFM montrant des images de topographie par balayage de 100μm×100μm (plage de hauteur de 5μm) et en médaillon de 15μm×15μm (plage de hauteur de 2μm) utilisant PeakForce Tapping. Les images de signal de correction de rétroaction mettent en évidence les caractéristiques de la membrane de surface, en particulier dans l'image zoomée. Les microvillosités dominent le centre de la cellule, avec des ruffes de membrane à la limite de la cellule.

L'intégration optique parfaite assure une microscopie corrélative authentique

Le NanoWizard 4 XP, avec sa technologie unique de balayage de la pointe et ses capacités d'imagerie rapide, est idéal pour tirer parti de la synergie entre l'AFM et la microscopie à super-résolution.

Le NanoWizard 4 XP est compatible avec un large éventail de plateformes, telles que celles de Zeiss (PALM/STORM, SIM), Leica (STED), PicoQuant (STED), Nikon (SIM, STORM) et Abberior (STED).

L'option laser 980nm pour la tête AFM permet l'utilisation simultanée de microscopes optiques et de systèmes de stabilisation de mise au point, critiques pour les expériences à long terme, et évite les conflits avec les mesures de fluorescence ou de spectroscopie.

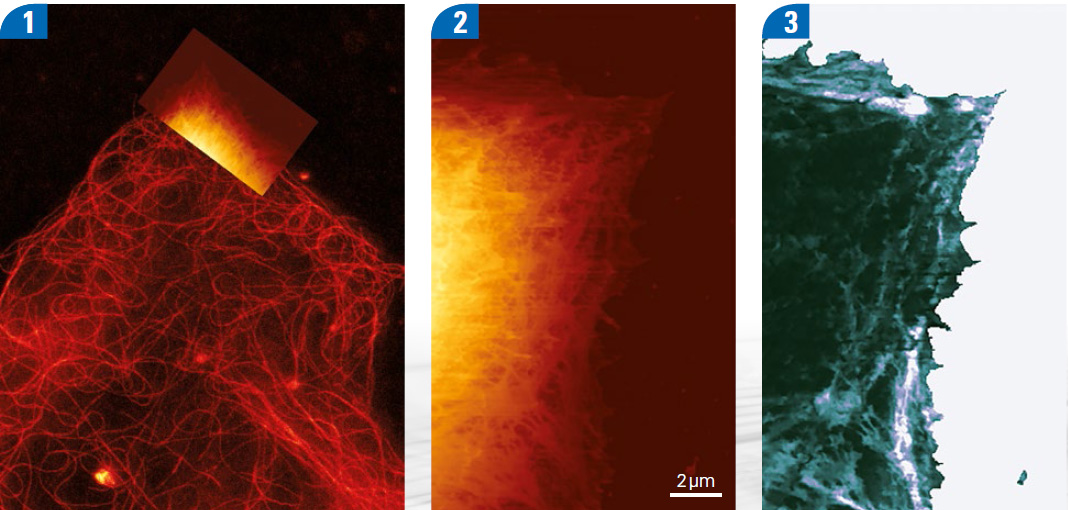

Expérience STED et AFM de cellules A549 vivantes, imagées à 37°C dans un milieu. [1] Image STED de microtubules marqués à la rhodamine de silicium superposée à la topographie AFM. [2] Image de topographie AFM QI à une force d'imagerie de 240pN (plage de hauteur de 3,5μm). [3] Image correspondante du module d'Young QI (plage de z 100kPa).

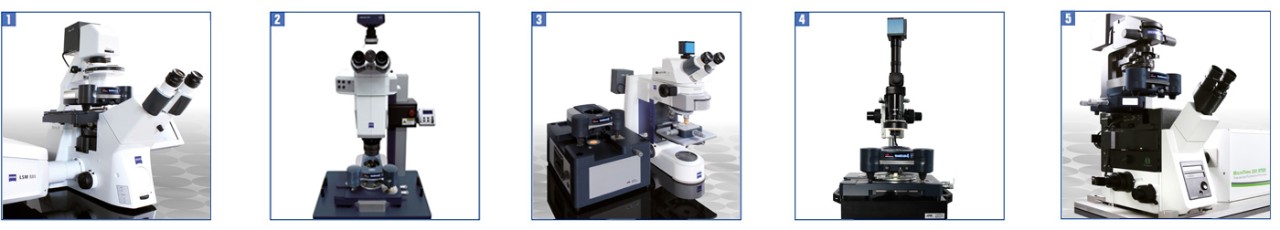

Les images montrent les configurations du NanoWizard 4 XP: sur le microscope confocal Zeiss LSM 880 avec Airyscan [1] , avec le kit UFM (Upright Fluorescence Microscope) pour les tissus ou autres échantillons de grande taille tels que les organes [2] , avec BioMAT Workstation pour les optiques à haut NA et Zeiss Axio Imager [3] , avec TopviewOptics [4] et sur Olympus avec PicoQuant MicroTime 200 STED [5].

Des données quantitatives exceptionnelles provenant de molécules, de cellules et de tissus

QI™ Advanced (basé sur des courbes de force réelles) offre à la fois une vitesse et une résolution stupéfiantes pour des applications allant des mono-molécules jusqu'aux cellules vivantes. Les données quantitatives permettent une analyse précise et rapide des interactions mécaniques ou biochimiques, par exemple la localisation des sites de liaison, directement superposée au marquage fluorescent et à la topographie avec l'imagerie par reconnaissance moléculaire. Les options avancées de traitement par lots comprennent plusieurs modèles pour l'ajustement du module et peuvent révéler la topographie de surface à force nulle avec l'imagerie du point de contact (CPI).

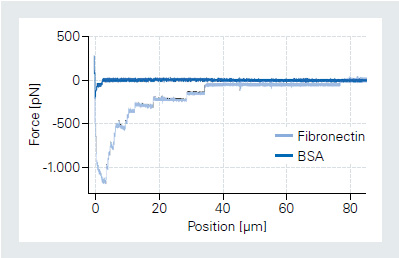

L'image montre des mesures de spectroscopie à force unicellulaire à l'aide du module CellHesio (avec une plage z accrue de 100 µm) et illustre les courbes de force de détachement d'une cellule A549 unique par rapport aux boîtes de culture recouvertes de fibronectine (FN) et d'albumine de sérum bovin (BSA). Notez que le détachement de la cellule de la fibronectine donne lieu à une très grande plage de traction de 77 µm.

Mesures de spectroscopie à force unicellulaire à l'aide du module CellHesion.

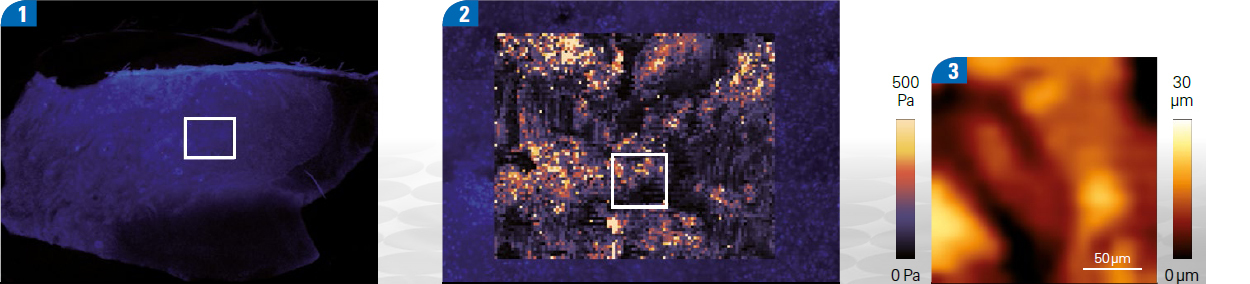

[1]-[2] Cartographie de la rigidité du tissu non cancéreux du col de l'utérus humain avec un système HybridStage. L'encart de la lame marquée par fluorescence (Hoechst) a été utilisé pour la cartographie d'une zone de 5×4 quadrants de 1000μm×800μm avec une carte composite superposée du module d'Young présentée dans le panneau central. [3] Le canal de topographie représentatif d'un canal individuel de 200μm×200μm est donné dans le panneau de droite. Échantillon offert par le Dr T. Fuhs et le professeur J.A. Käs, Université de Leipzig, Allemagne.

Fonctionnalités Principales

  • Option de balayage rapide : jusqu'à 150 lignes/seconde pour le suivi des processus dynamiques.
  • Désormais équipé de la technologie exclusive de Bruker : PeakForce Tapping.
  • Grand champ de balayage (100 × 100 × 15 µm3) et résolution de structure atomique sur les microscopes inversés.
  • Nouvelle interface utilisateur basée sur le flux de travail pour plus d'ergonomie et de confort d'utilisation.
  • Nouvelle fonctionnalité de mise en mosaique pour la cartographie automatisée de grandes zones d'échantillons avec l'HybridStage.
  • Mode DirectOverlay 2 amélioré pour la microscopie corrélative la plus précise.
  • Nouveau contrôleur Vortis 2 avec des DAC à haut débit et à faible bruit ainsi qu'une technologie de pointe pour la lecture des capteurs de position.
  • Flexibilité et évolutivité maximales grâce à une large gamme de modes et d'accessoires.

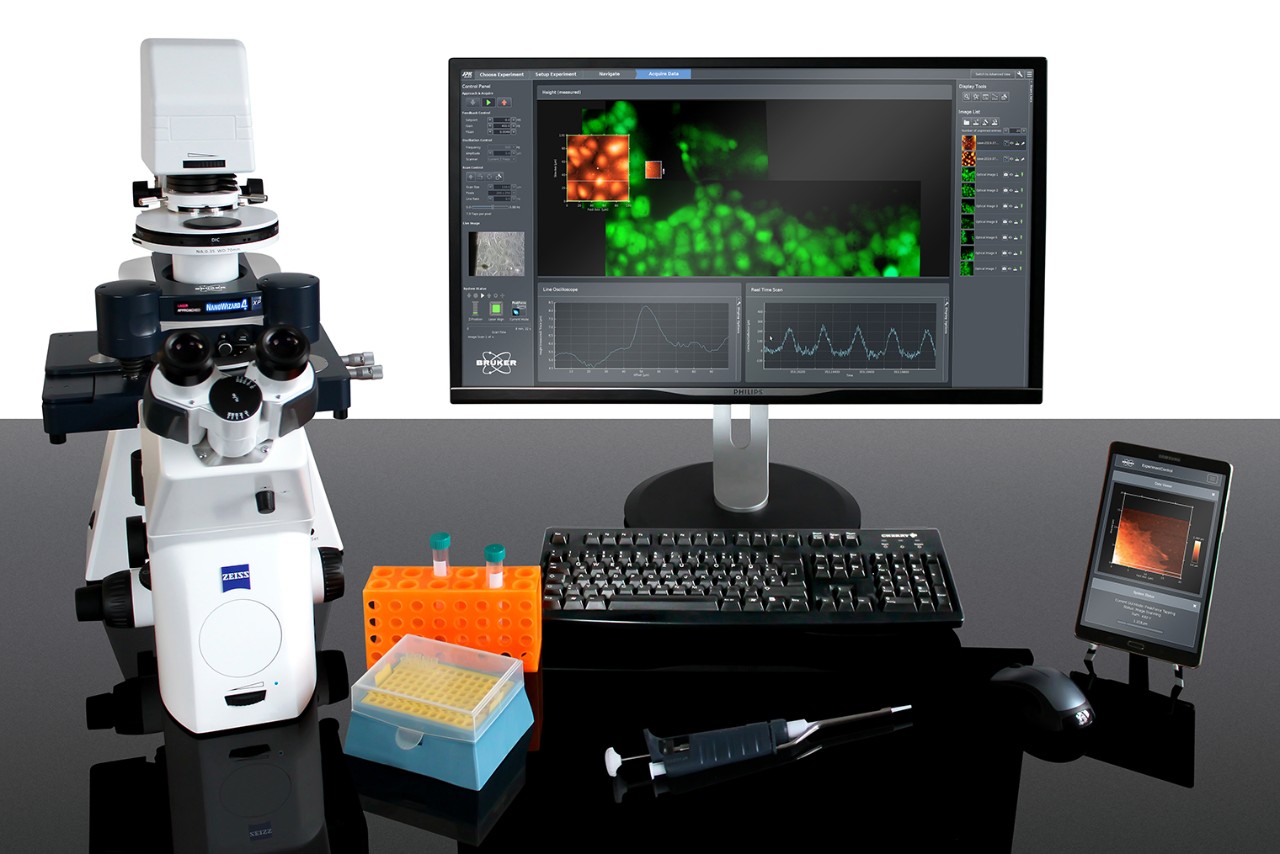

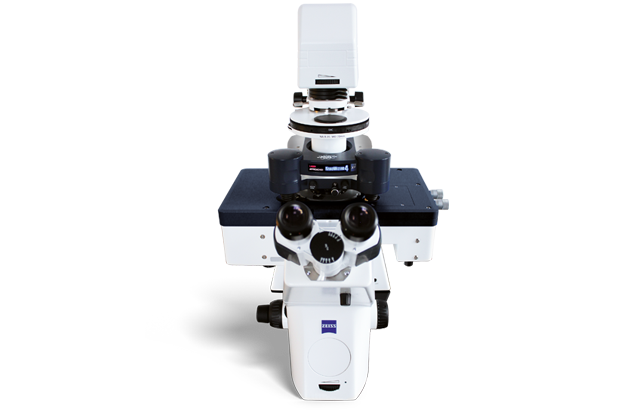

Installation du NanoWizard 4 XP BioScience sur le Zeiss Axio Observer, avec une nouvelle interface utilisateur et un contrôle par tablette.
Applications

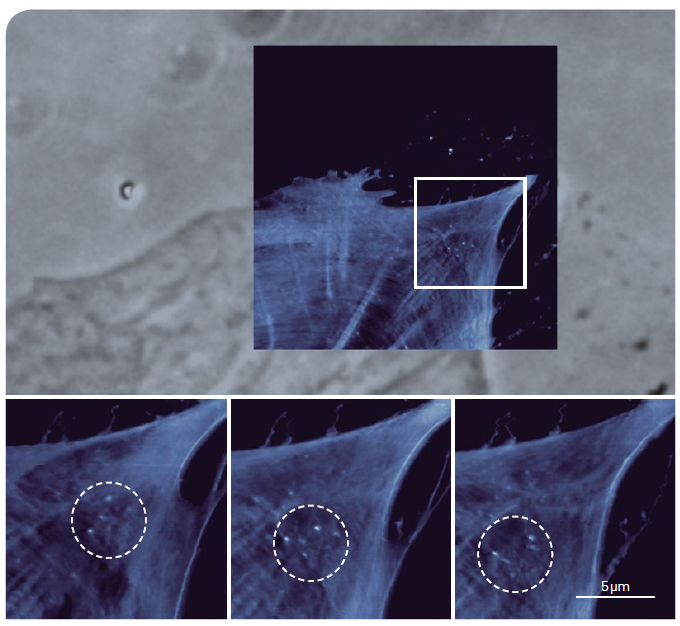

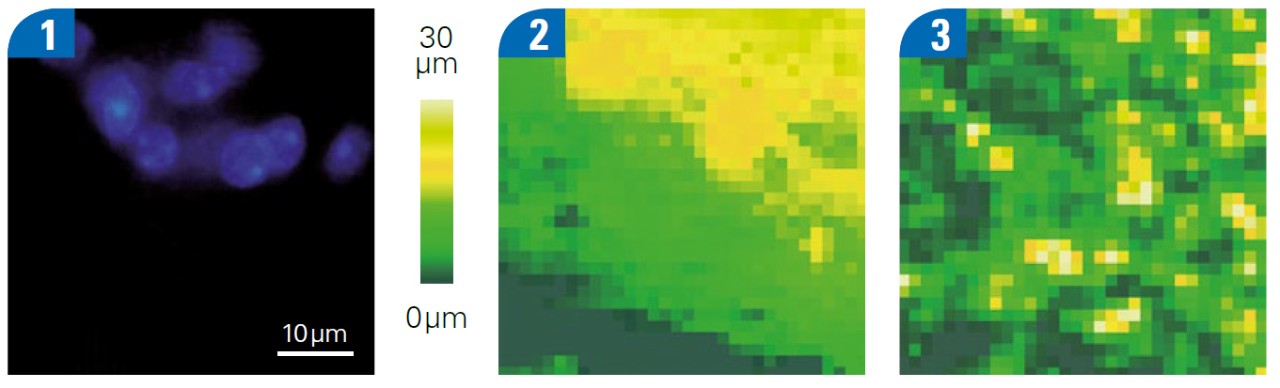

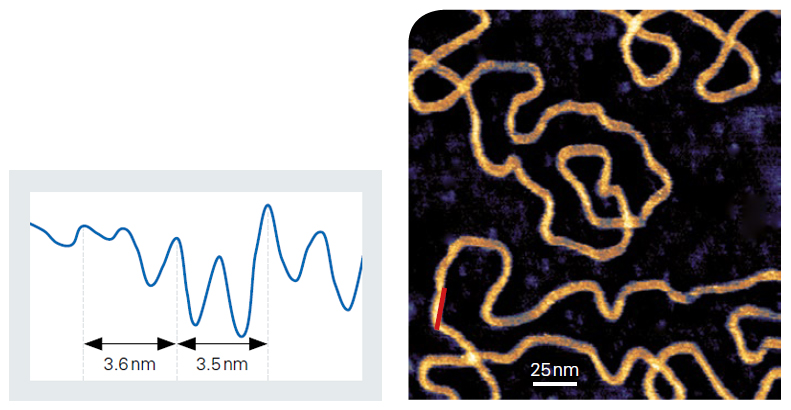

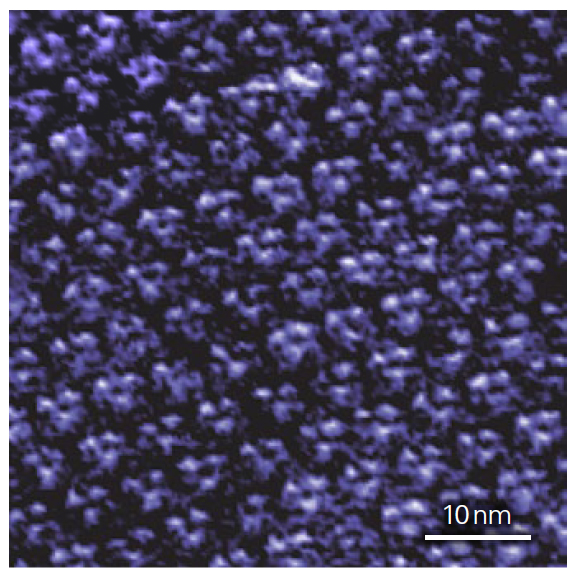

Galerie de Données du NanoWizard 4 XP BioScience

Les microscopes à force atomique Bio (BioAFM) de Bruker permettent aux chercheurs en sciences de la vie et en biophysique d'approfondir leurs recherches dans les domaines de la mécanique et de l'adhésion cellulaire, de la mécanobiologie, des interactions cellule-cellule et cellule-surface, de la dynamique cellulaire et de la morphologie cellulaire. Nous avons rassemblé une galerie d'images démontrant quelques-unes de ces applications.

Caractéristiques Techniques

Modes d'Opération

Modes opératoires standard

Modes d'imagerie

  • Maintenant doté de la technologie PeakForce Tapping
  • Mode contact avec microscopie à force latérale (LFM)
  • Tapping Mode™ avec PhaseImaging™

Mesures de force

  • Spectroscopie statique et dynamique
  • Cartographie de force avancée

Optional Modes

  • Option de balayage rapide pouvant atteindre 150 lignes/seconde
  • Mode Fast QI Advanced pour des données quantitatives, parfait pour les échantillons mous.
  • Propriétés mécaniques telles que l'adhérence, l'élasticité, la rigidité et la déformation.
  • Conductivité et cartographie de la distribution des charges
  • Imagerie du point de contact (CPI) avec force nulle
  • Imagerie de reconnaissance moléculaire pour la cartographie des sites de liaison
  • Modes AC avancés tels que FM et PM avec contrôle de la qualité et contrôle actif du gain.



  • Imagerie des harmoniques supérieures
  • Microscopie à sonde Kelvin et SCM MFM et EFM (voir aussi le mode QI)
  • AFM conductif (C-AFM) voir aussi le mode QI
  • STM
  • Modes de spectroscopie électrique
  • Microscopie à réponse piézoélectrique pour les hautes tensions
  • Electrochimie avec contrôle de température et microscopie optique
  • NanoLithographie
  • NanoManipulation
  • Nanoindentation
  • AFM à balayage thermique (SThM)
  • Solution FluidFM® de Cytosurge
  • ExperimentPlanner pour la conception d'un flux de travail de mesure spécifique.
  • RampDesigner™ pour des expériences de pincement et de rampe personnalisées.
  • Fonction ExperimentControl pour le contrôle à distance des expériences
  • DirectOverlay 2 pour combiner AFM et microscopie optique
  • Stations supplémentaires de déplacement d'échantillons XY ou Z disponibles avec les modules CellHesion®, TAO™ et HybridStage™.
Accessoires

La plus grande Gamme d'Accessoires du Marché

Systèmes/accessoires optiques, solutions d'électrochimie, caractérisation électrique des échantillons, options de contrôle environnemental, modules logiciels, contrôle de la température, solutions d'isolation acoustique et vibratoire, etc. Bruker vous fournit les bons accessoires pour contrôler les conditions de vos échantillons et réaliser des expériences réussies.

Logiciel

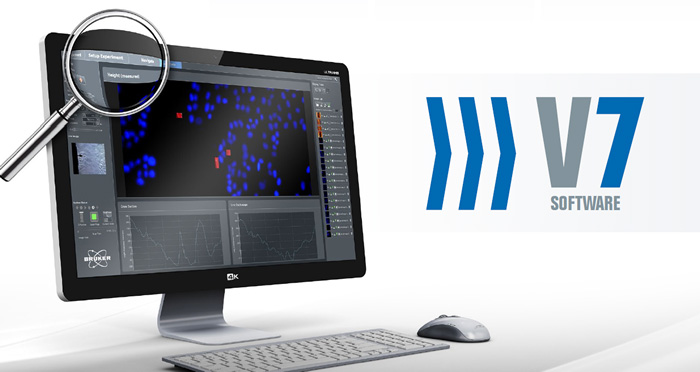

La nouvelle interface utilisateur basée sur le flux de travail redéfinit la convivialité.

La nouvelle interface du logiciel V7 guide les utilisateurs tout au long du déroulement des opérations, afin de mettre en place des expériences de manière intuitive et de permettre, même aux utilisateurs ayant une expérience minimale de l'AFM, de progresser en toute confiance pour générer des données de haute qualité. Chaque étape de la configuration et de l'exploitation fonctionne comme un bureau optimisé qui met en évidence toutes les informations essentielles en un seul clic.

  • Aide contextuelle à partir de l'écran
  • Retour du statut pour l'alignement et la configuration
  • Sélection efficace des expériences en fonction des tâches
  • Accès rapide aux expériences favorites et récemment utilisées
  • Calibrage de la sonde en un clic
  • Aperçu instantané des données clés
  • Gestion des utilisateurs pour les environnements multi-utilisateurs tels que les installations d'imagerie
