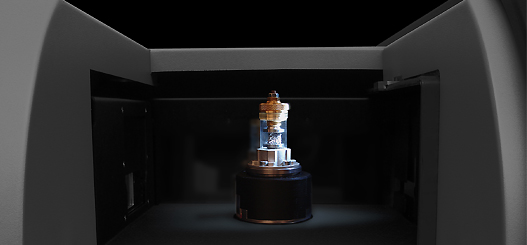

In-Situ XRMのためのサンプルステージ
ブルカーは、非環境温度や引張/圧縮条件でのin-situ XRMを可能にするために、自社開発の先進的なステージを幅広く提供しています。このようなサンプルステージを使用することで、サンプルの3次元微細構造とその機械的特性の相関関係を詳細に調べることができます。
このin-situステージは、ブルカーのすべてのXRMシステム（SKYSCAN 1272、SKYSCAN 1273、SKYSCAN 1275、SKYSCAN 2214）と互換性があり、現場でアップグレードすることが可能です。

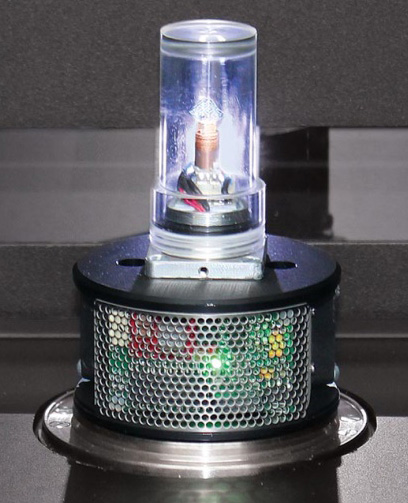

冷却/加熱ステージ
加熱・冷却ステージは、室温より30℃低い温度までおよび、80℃までの温度に達することができます。他のステージ同様に追加の設定は必要なく、ステージは自動認識されます。加熱・冷却ステージを使用することで、温度がサンプルの微細構造に与える影響を評価することが可能です。また、冷却ステージでは、デリケートなサンプルを低温に保つことで保護することができます。

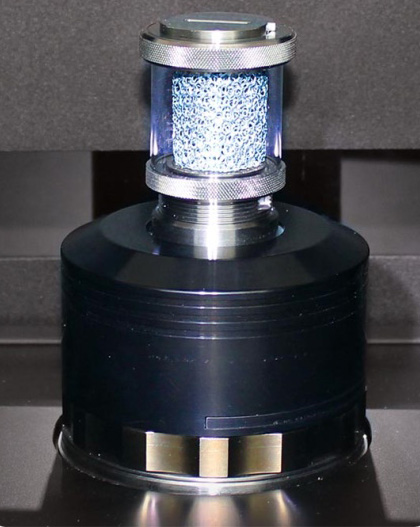

引張/圧縮試験用材料試験ステージ
ブルカーの材料試験ステージ（MTSステージ）は、最大440Nまでの圧縮・引張実験ができるように設計されています。MTSステージは、2つのモードで使用できます。
1）最大指定荷重まで、または最大変位までの圧縮/引張実験を行う連続モード
2）到達すべき荷重または変位を定義する事前定義モード
材料試験ステージは、他のステージと同様に、高度なスリップリング技術を用いたシステムの回転ステージを介して電力供給と自動通信を行います。追加の接続は必要ありません。
特徴
- 物体の中心部を静止させた状態で、上下から対称的な荷重をかけることができる
- 圧縮および引張試験
- 荷重測定用の工場校正済みロードセル
- 工場で校正されたリニア変位センサー
仕様
- 最大荷重 44N、220N、440N（ロードセルにより異なる）
- 変位センサー精度：±0.01mm
- 荷重測定精度：フルレンジの±1％
- サンプルの最大直径：20mm
- 最大移動距離：11mm
- 圧縮時のサンプルの最大高さ：24mm
- 引張時のサンプルの最大長さ：20mm
圧縮試験用の材料試験ステージ
ブルカーの材料試験ステージ（MTSステージ）は、最大4400Nまでの圧縮実験ができるように設計されています。MTSステージは、2つのモードで使用できます。
1）最大指定荷重まで、または最大変位までの圧縮・引張実験を行う連続モード2）到達すべき荷重または変位を設定する事前設定モード
材料試験ステージは、他のステージと同様に、高度なスリップリング技術を用いたシステムの回転ステージを介して電力供給と自動通信を行います。追加の接続は必要ありません。
特徴
- 圧縮試験
- 工場出荷時に校正された荷重測定用ロードセル
- 工場で校正されたリニア変位センサー
仕様
- 最大荷重：2200N、4400N（ロードセルにより異なる）
- 変位センサー精度：±0.01mm
- 荷重測定精度：フルレンジの±1%
- サンプルの最大直径：22mm
- 最大移動距離： 5.5mm
- 圧縮時の最大サンプル高さ: 20mm
