小さいアルミ粒子の分析

生産ラインの摩耗は、汚染された製品や故障した機械の供給源になる可能性があります。マイクロXRFを使用すると、重いマトリックスが主元素の信頼性の高い定量分析を可能にするため、50 μmまでのサイズの鋼粒子を分類することは簡単です。アルミニウムフレークの分類のために、主な元素は非常に軽いのに対し、通常重い元素が重要である。そのため、薄いアルミニウム粒子の合金タイプをアセスすることは困難である。M4 TORNADO(PLUS)の高速マッピング機能により、小さなAl粒子をすばやくスキャンし、サンプルの最も厚い部分を見つけることができます。この厚い領域は、分類に最も信頼性の高い結果を与える可能性があります。対象領域は、ハイパーマップ データセットから切り取り、分類用に定量化できます。

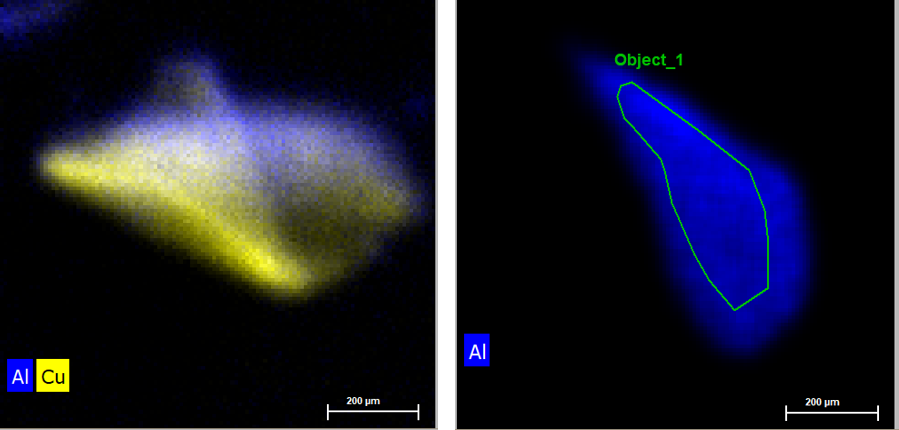

異なるアルミフレークのマッピング結果。サンプルは、カラー信号が最も明るいところで最も厚くなります。左の図は、約500μm幅のAl粒子を示しています。この粒子は折り畳まれ、光学画像からの観察では明らかではありませんでした。右の図は、全体的に最初のサンプルよりも厚いさらに小さな粒子を示しています。厚さ情報は、粒子全体のクイックマップによって最も簡単に得られます。

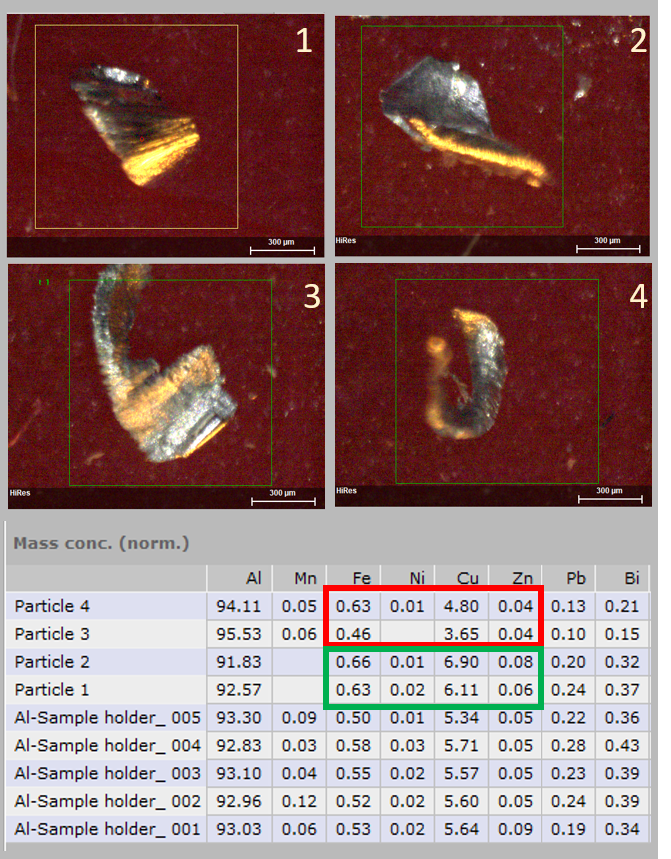

直径が500μmを大幅に下回る4つの異なる粒子と、マッピングされた厚みがはるかに低く、最も厚い部分が選択され、定量化されました。Alサンプルホルダーは、フレークがブラドされた部分でした。すべての粒子の重い元素PbとBiは、サンプルが薄すぎるため、過小評価されています。中元素の中で、定量は2つの厚いフレークに対してまだ働きましたが、粒子3と4では失敗しました。信頼性の高い分類のサイズ範囲を評価するこの方法は、迅速かつ直接的です。200mmより大きい(厚い)アルミニウム粒子は確実に分類することができます。
