蛍光X線分析装置(XRF)

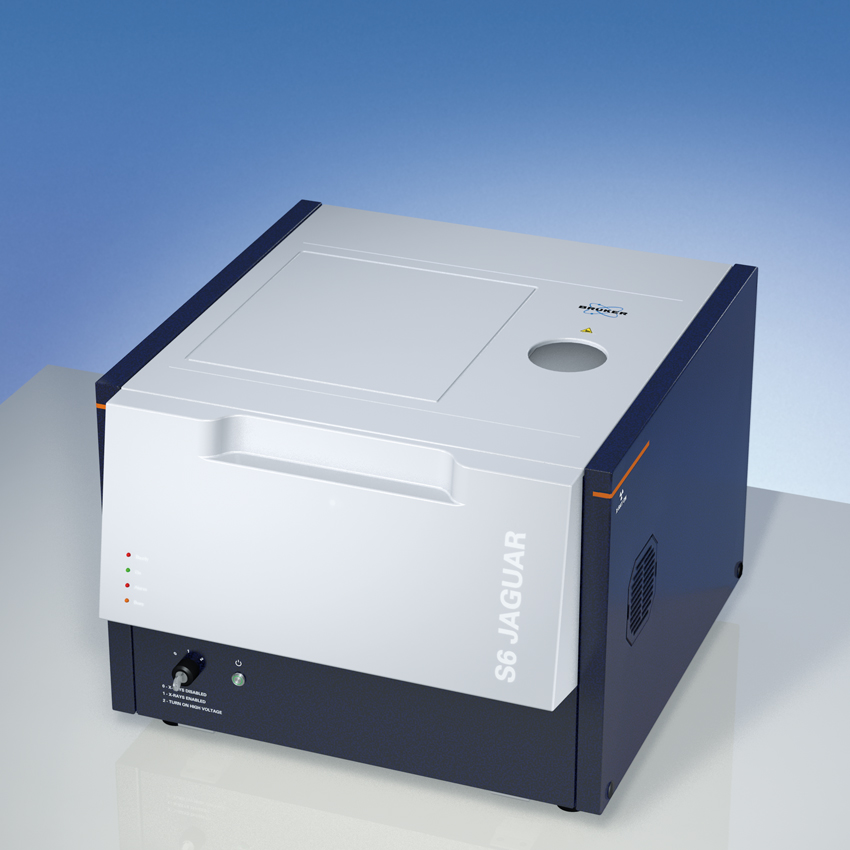

S6 JAGUAR

コンパクトサイズで高い分析性能を実現

高感度かつ高い柔軟性

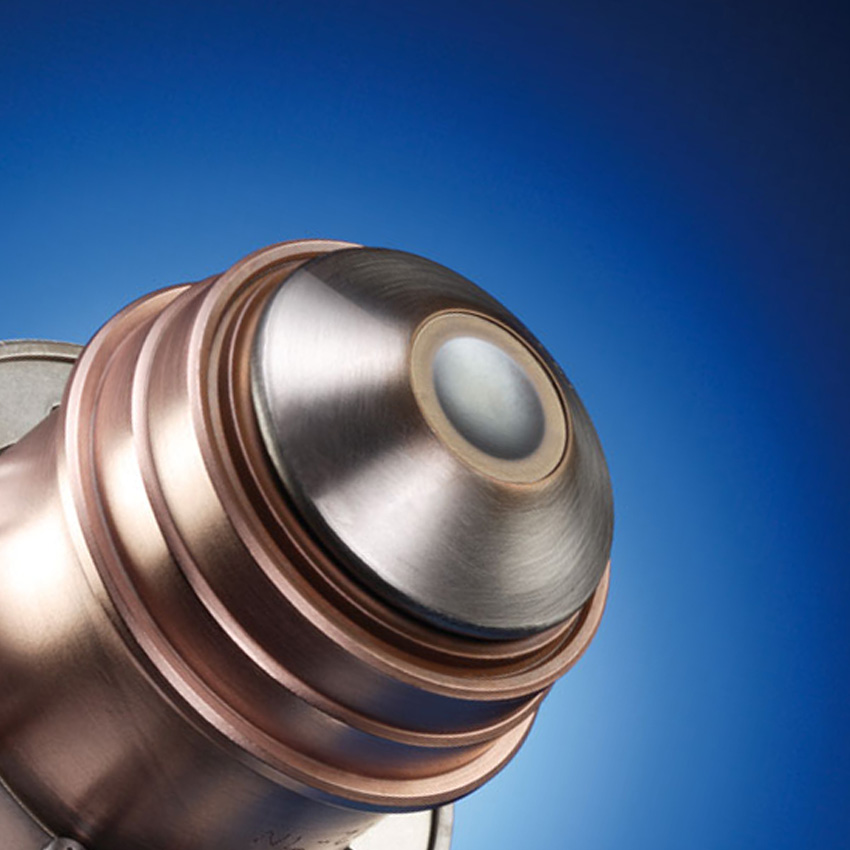

HighSense Technology

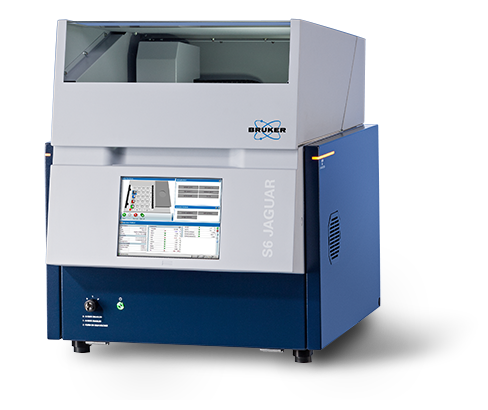

HerostageS6JAGUARXY

ハイライト

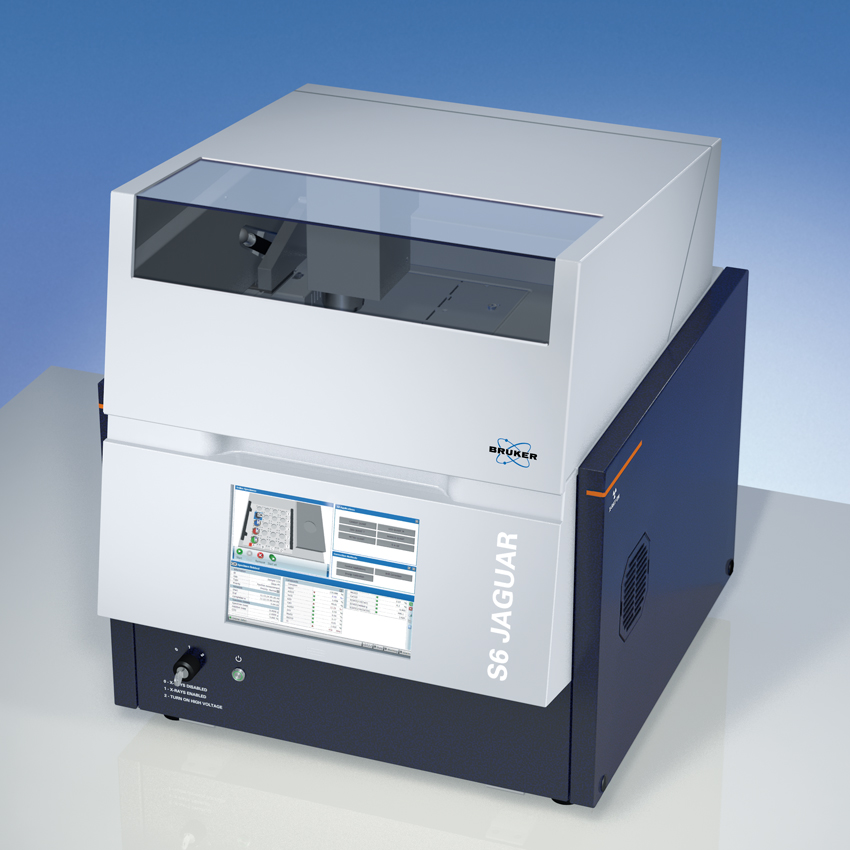

卓上型高性能WDXRF

400 W
管球出力
全測定範囲において優れたデータを取得
4 Crystals
分光結晶
妥協なく、全ての元素を分析
17 mA
高い管電流
軽元素の分析で最適励起出力を実現

研究および学術機関向けの汎用性も備えたWDXRF

S6 JAGUAR WDXRFは、最先端の技術に基づく優れた分析性能と、コンパクトなサイズを兼ね備え、Plug-and-Analyzeでの設置も可能です。S6 JAGUAR WDXRFは、新しいコンパクトなWDXRFゴニオメーター、400 W直接励起の近接光学系を特徴とし、他のコンパクトなWDXRF装置と比較して、測定時間を50%以上短縮します。200万cps以上の究極のリニアレンジを持つ新しいHighSense™ XE検出器をベースにしているため、産業ラボでの品質管理のための優れた正確度と精度を提供します。

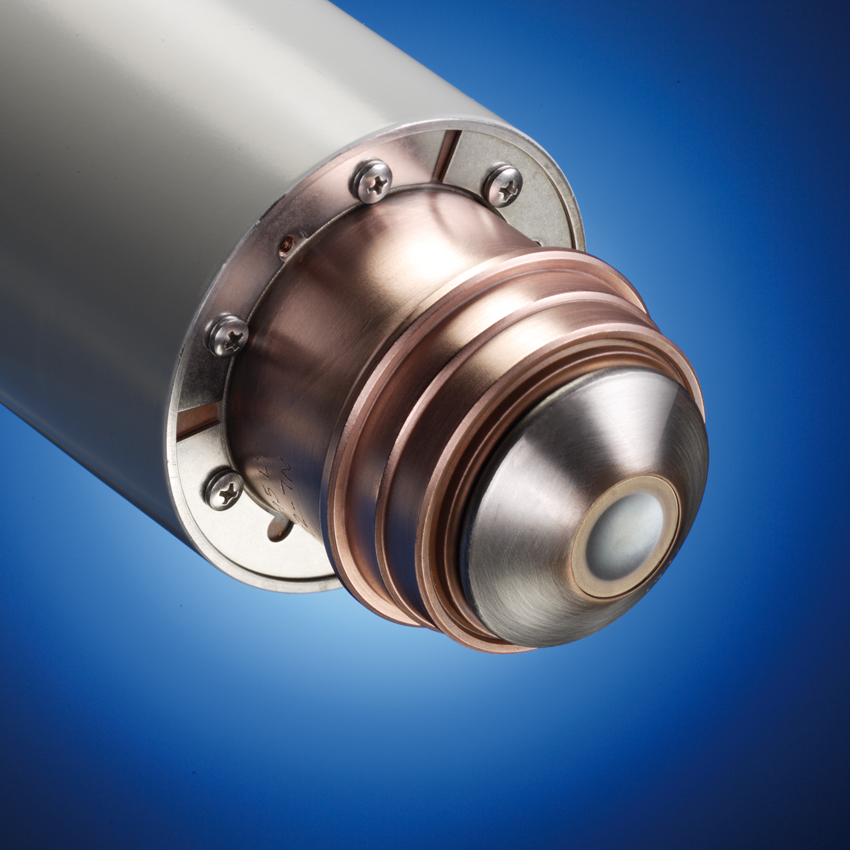

400WのHighSense出力

400WのHighSense™出力により、サンプルスループット、分析精度、微量元素の検出力が改善されました。200 W出力と比較すると、S6 JAGUARの400 Wの管球出力では、測定時間は50%短縮され、サンプルスループットは2倍に、そして分析精度は30%向上します。

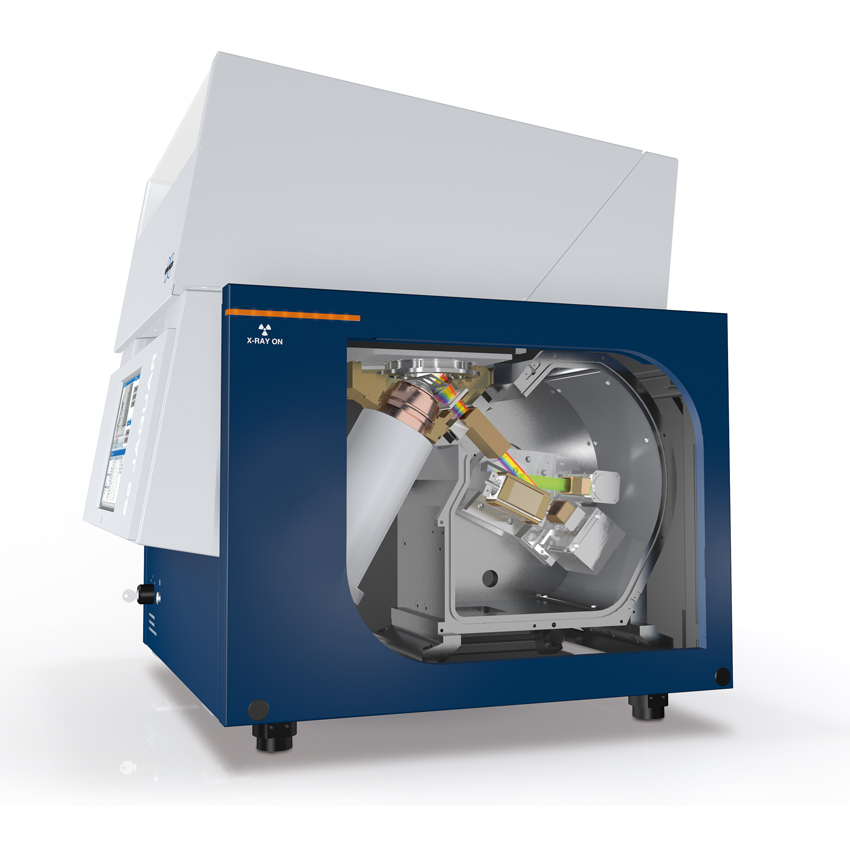

汎用性にすぐれたHighSenseゴニオメーター

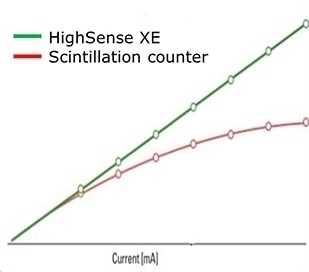

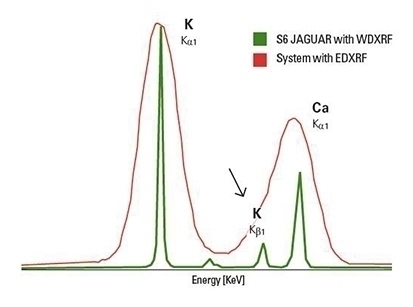

HighSense™検出器を搭載するS6 JAGUARでは、直線計数率2 Mcpsを得ることができ、あらゆる濃度範囲をカバーします。重元素用HighSense XE検出器は、従来型の検出器の2倍のエネルギー分解能を有しており、元素間の重なり効果を大幅に減らします。

研究・学術分野に適した優れた汎用性

HighSense™技術を採用した新型コンパクトWDXRFゴニオメーターは、感度とスペクトル分解能の両方を向上させ、学術研究や材料研究に必須な分析上の柔軟性ならびに高い分析性能を提供します。さらに異なるサンプルサイズに対応する最大4種類のサンプルマスク、最大4枚の分光結晶と2個の検出器を搭載します。S6 JAGUARは高い測定柔軟性でppmから100%までの濃度範囲で迅速な多元素分析を可能にします。

スタンダードレス定量ソフトウェアSMART-QUANT WDTMは、新方式の強力なファンダメンタルパラメータアルゴリズムに基づいており、まったく未知のサンプルであっても正確な結果が得られます。

HighSense XE検出器

S6 JAGUARは、200 Wのシステムの2倍、50 Wシステムの8倍の出力を誇ります。あらゆる元素を最適な測定パラメータで分析できることは、シーケンシャル式WDXRFの大きな利点です。さらにS6 JAGUARは、分析における際立った柔軟性を提供します。400 Wの直接励起出力により、妥協のない非常に高い元素感度を得ることが可能です。軽元素では30 kV、重元素では50 kVの管電圧で、最大の400 W出力を利用できます。

特長

アプリケーション

S6 JAGUARアプリケーション

学術研究

新素材に関する基礎研究が行われる大学や研究機関において、多様なサンプルで信頼できる元素濃度データを得られる分析装置が求められます。S6 JAGUARは、高いスペクトル分解能を実現する波長分散型方式をベースとしています。分光結晶を最大4個まで使用できるために元素範囲をほぼ完全にカバーし、さらに5ポジションのフィルターチェンジャーは微量元素の検出限界を向上します。S6 JAGUARは、世界中の研究者にご利用いただける汎用性に優れたツールです。

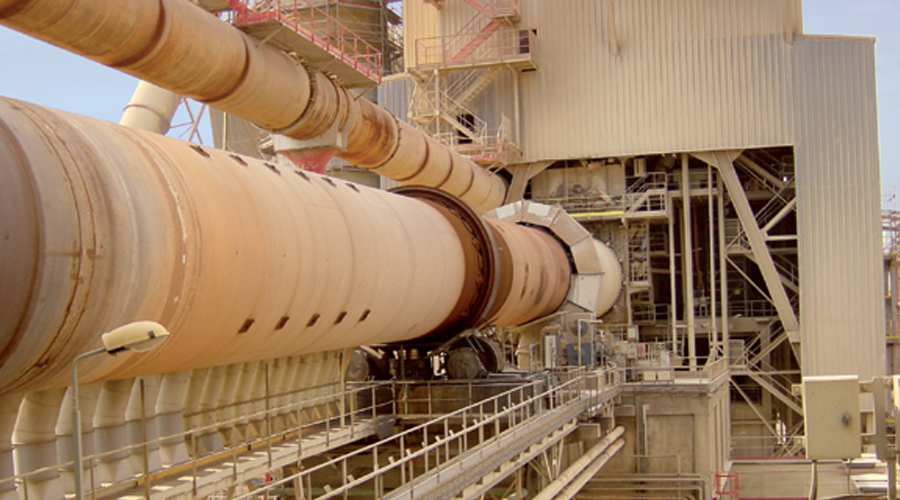

セメントおよび建築材料

セメントは、建物、道路、橋の最も重要な建設材料として使用されています。セメントは、その高い強度、耐久性、環境上の影響に対する耐性から、最良のものが選ばれます。セメント生産に用いられるあらゆる材料の元素組成を、XRFによって迅速かつ正確に測定できることは、ASTM C114基準に適合する製品品質管理を成功させる上できわめて有効です。そしてS6 JAGUARは、原料、クリンカー、セメントに対し、際立った精度と正確性での分析性能を発揮します。

食品および飼料

あらゆる栄養食品で、ミネラル濃度は重要な意味を持ちます。例えば粉ミルクの品質は、Na、Mg、Ca、Fe、Znの含有量や、有害な不純物元素の有無にも左右されます。また、飼料内のミネラル成分の添加物組成が適切であることは、ニワトリや牛の成長を助けます。S6 JAGUARは、液体または固体サンプルのミネラル組成を容易に分析することができる、食品・飼料生産における品質管理に最適なツールです。

ガラスとセラミックス

食器類から建設材料まで、さらに工業用耐火材料から電子機器用高性能セラミックスまで、非金属酸化材料は多彩な用途で使用されます。炉のライニング材やセラミックス絶縁体の性能は、元素組成に大幅に左右されます。S6 JAGUARとGEO-QUANTベーシックを組み合わせることで、原料、中間物、最終製品が分析できます。交換可能なコリメーターマスクによってさまざまなサンプルサイズに対応できるため、最終製品に対しても優れた分析ツールとなります。

材料研究

製品の開発においては、材料特性に関し最高の知識を持つことが大きな意味を持ち、その中でも特に重要なのが、元素組成に関する知識です。機能特性、耐性、強度、耐久性は、純度により決定します。HighSenseのビームパス、400 Wの励起出力、汎用性に優れたゴニオメーターを備えるS6 JAGUARは、高い検出力を誇るため、あらゆる種類の材料を調べることができます。スタンダードレスソフトウェアSMART-QUANT WDは、事前のキャリブレーションなしでの元素濃度の迅速な定量を可能にします。

金属とスラグ

金属生産におけるスラグの分析は、実際の炉の状態を知る上で重要な作業です。鉄鋼生産を最適な形で実行するには、軽元素の分析精度の高さが不可欠ですが、使いやすさ、堅牢性、高い性能を兼ね備えるS6 JAGUARは、この要求に応える設計となっています。さらにS6 JAGUARは、その高い分析精度により、自動車企業やその他の金属加工工場を、金属の受入検査や品質管理用装置としてサポートします。

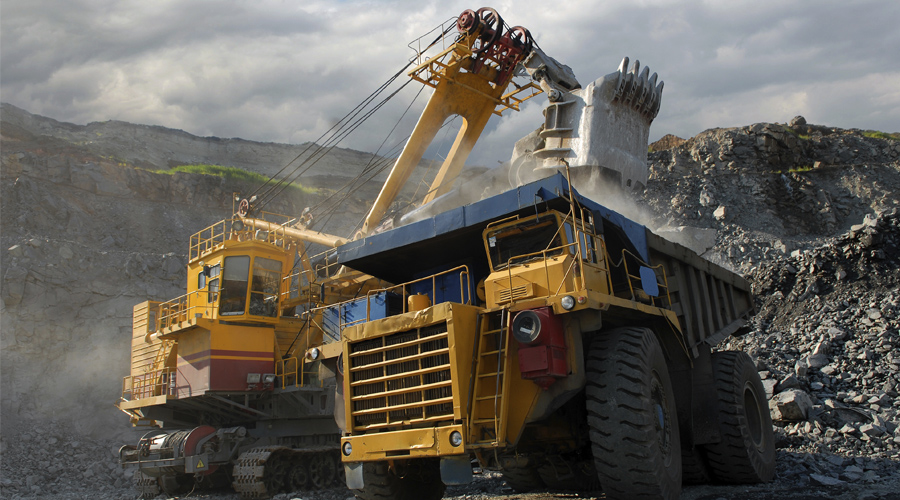

鉱物と採鉱

鉱物および鉱石の価値は、元素組成により決まります。さらに、元素組成に関する知識があれば、採鉱プロセスや鉱物選鉱を最適な形で実行しやすくなります。S6 JAGUARは、鉄、ニッケル、銅鉱石などの鉱産物、さらに砂、長石、石灰岩の品位管理にも最適です。400 Wの出力、高いスペクトル分解能と最適な検出により、高い精度と正確性で分析を行うことができます。

石油化学および燃料

EPA Tier 3またはEURO Vによる超低硫黄軽油 (ULSD) の硫黄濃度は、ASTM D 2622に従い、WDXRFで分析されます。S6 JAGUARとEasyLoadの組み合わせはこの目的に最適であり、10 ppm未満の微量レベルでも高い性能を発揮するだけでなく、サンプルケアによる堅牢性や、液体サンプルの識別といった特長を得ることができます。潤滑油中の添加剤の分析 (ASTM D 6443) またはポリマーでの添加剤の分析も、S6 JAGUARで容易に行うことができ、非常に優れたクオリティの結果が得られます。こうした特長からS6 JAGUARは、原油から最終的な石油化学製品に至るまでの上流・下流のあらゆる用途を網羅する、理想的な分析ツールとなっています。

医薬品とバイオテクノロジー

化学原料、医薬品有効成分 (API) ならびに最終製品は、それを用いた薬品やその他の製品のクオリティが保証できるように、厳しい規制の対象となっています。ライフサイエンス業界や医薬品業界では、研究ならびに製品品質はいずれも重要な分析アプリケーションです。S6 JAGUARは、液体と固体のいずれについても、正確な元素分析力により研究開発をサポートします。スタンダードレスソフトウェアSMART-QUANT WDは原料と中間物の高速のモニタリングを実現し、さらに専用のキャリブレーションによって、品質管理に適した正確な結果を得ることが可能です。

仕様

S6 JAGUAR EASYLOAD — S6 JAGUAR EASYLOAD ONLINE — S6 JAGUAR 15 POSITION XY CHANGER

S6 JAGUAR仕様

  仕様 利益
HighSense™ X線出力 400 W 最大50kV 最大17 mA

高い分析性能 (精度と検出限界の向上)、

重元素と軽元素ごとに最適な測定出力

測定径 マスク直径: 標準34 mm 追加サンプルマスク*: 18、23、28 mm 多様なサンプル直径に対し、最大の強度と分析上の柔軟性を発揮
一次フィルター

5ポジションの自動フィルターチェンジャー*

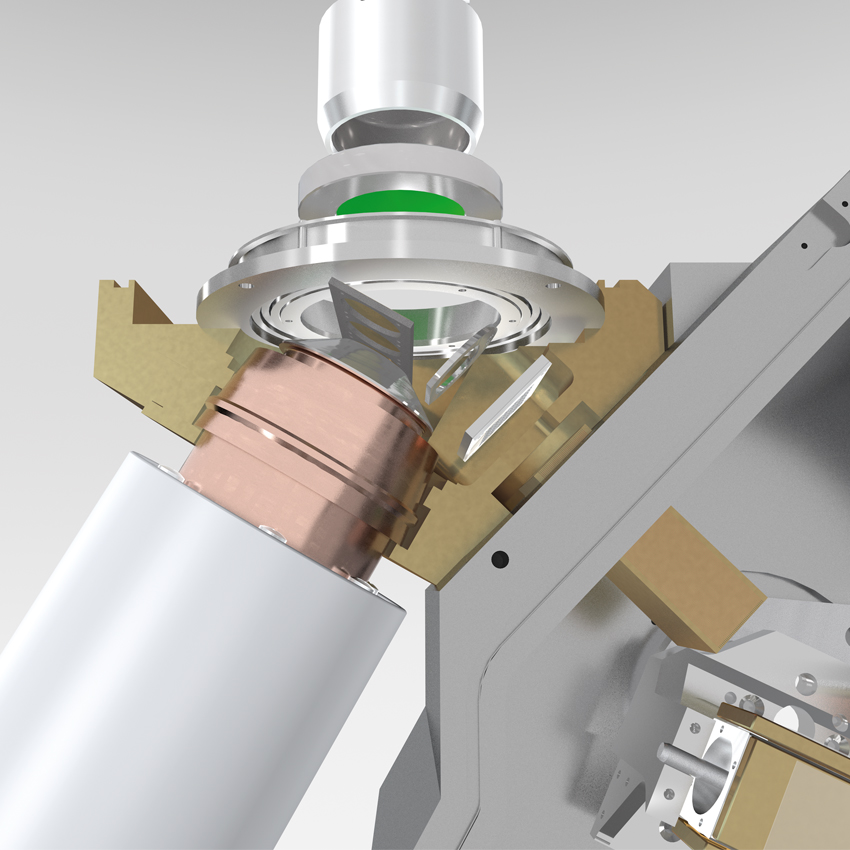

SampleCare™管球保護

ピーク/バックグラウンド比の改善により、検出限界を向上

サンプルローディング時の管球シールド

分光結晶 XS-55* F – Mg用 PET* Al – Cl用 LiF200* K – U用 Ge*, XS-Ge-C*, XS-400*, LiF220*

全元素範囲に対応する分析の柔軟性

検出器 ガスフローカウンター* F – V用 HighSense XE* Ti – Am用

分析線ごとに最適な検出 直線範囲:2 Mcps

真空ポンプ 搭載、 265 mm x 180 mm x 489 mm

低い運用コスト

ヘリウムパージ (オプション) 液体、粉末サンプル分析用

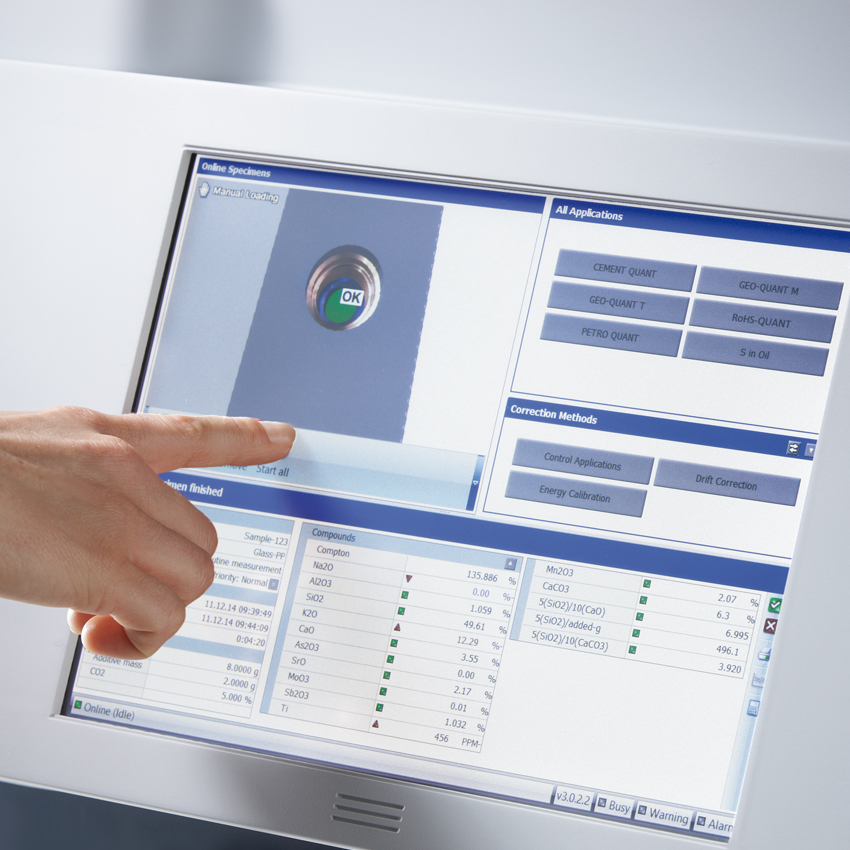

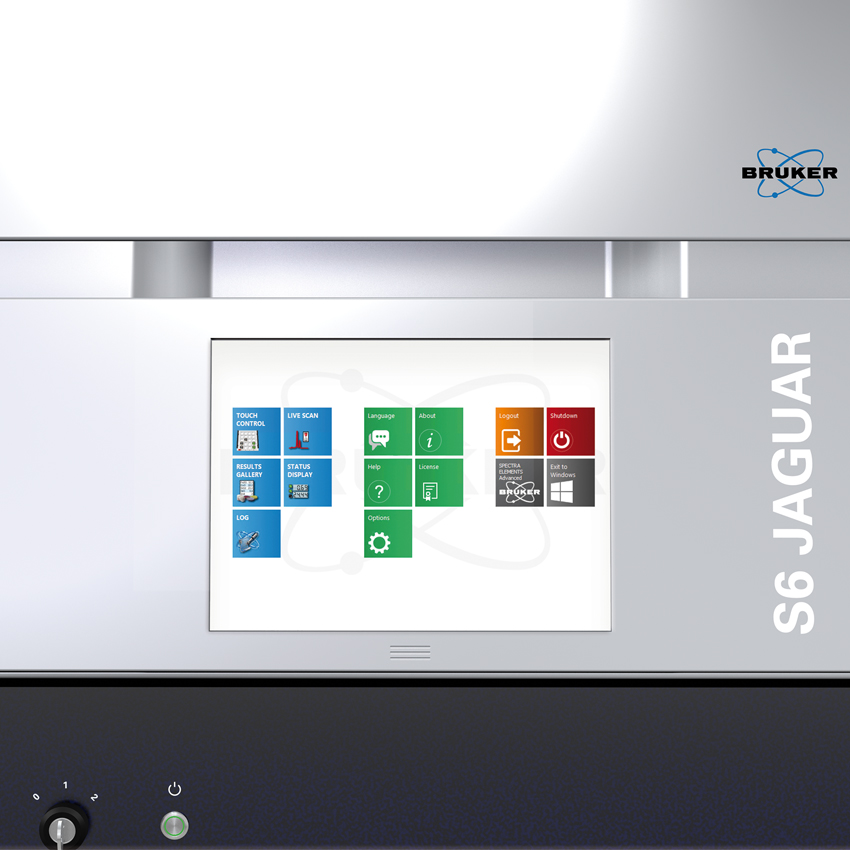

TouchControl™ 直感的ユーザーインターフェース(オプション) 言語を自由に選択可能 簡単なフェイルセーフ操作 (最小限の操作トレーニングのみ)
温度制御ユニット

搭載、外部大型チラー不要 466 mm x 190 mm x 630 mm

高い分析精度、温度安定性が向上
電源 100 – 240 V, 50/60 Hz, 最大 1 kVA 標準的な壁コンセントを使用
安全性 DIN EN ISO 9001:2008 CE 認証を取得 ドイツ型式認定、漏洩線量radiation < 1 μSv/h
S6 JAGUAR Manual S6 JAGUAR EasyLoad S6 JAGUAR EasyLoad ONLINE S6 JAGUAR 15ポジション XY changer
マニュアルサンプルローディング

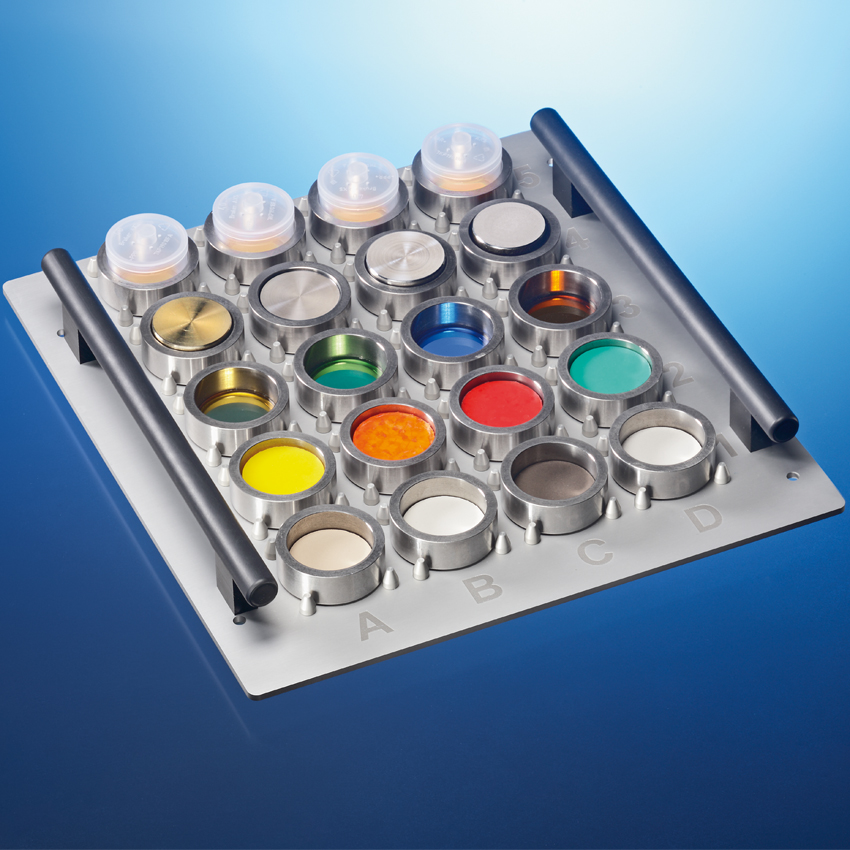

24ポジションXYオートチェンジャー、 51.5 mm EasyLoadリング用

22ポジション XY オートチェンジャー、 51.5  mm EasyLoadリング用

2パーツ型サンプルカップ用 オートチェンジャー

51 x 67 x 74 cm(高 x 幅 x 奥) 132 kg 80 x 67 x 74 cm(高 x 幅 x 奥) 147kg 80 x 67 x 74 cm(高 x 幅 x 奥) 147kg 80 x 67 x 74 cm(高 x 幅 x 奥) 147kg
* オプションパッケージ
