SkyScan 1278

世界最速、低被ばく、高分解能のマイクロCT

ブルカーの次世代

SkyScan 1278

Skyscan 1278 hero

ハイライト

ハイライト

7.2sec
スキャン時間
最も高速のマウス全身スキャン
6mGy
X線 線量
長期研究を続けられる低被ばく
3Mpx
フラットパネル検出器
80x80 mm の視野を 1回のスキャンで撮影

SKYSCAN 1278は、小型の実験動物(マウス、ラット他)をスキャンするためのハイスループット、スタンドアロン、卓上型in vivoマイクロCTです。

広い画像視野(最大幅80 mm、長さ200 mm)により、1台のカメラでマウスの全身をスキャンすることができます。可変X線エネルギーと様々なフィルターを組み合わせることで、呼吸器学、心臓学、体組成分析などの多様な研究用途に最適な画質を保証します。ガントリの連続回転とステップ&シュートモードでのスキャンが可能で、スキャンサイクルは7.2秒まで短縮されます。

さらにSKYSCAN 1278 in vivoマイクロCTは、動物に照射する放射線が低線量なため、長期的な前臨床試験で複数回のスキャンが可能で、必要以上の放射線による副作用のリスクがありません。完全に統合された生理学的モニタリングパッケージにより、ビデオストリーム、心電図、体温、呼吸検出により動物の健康状態を常にモニタリングし、制御することができます。

SKYSCAN 1278は、3D.SUITEソフトウェアで補完されます。この広範なソフトウェアーは、GPUで向上した再構成機能、2D/3D形態学的解析、表面および体積レンダリングの可視化を網羅しています。

特長

マウスおよびラットのカセット

SkyScan1278には交換可能な動物用カセットが付属しており、ブルカーのin vivoイメージング装置で同じ動物から得た機能情報と形態学的情報の重ね合わせ登録(co-registration)を行うために用いることができます。カセットには、フェイスマスクと麻酔ガス用チューブ、心電図電極と温度センサー用コネクタが装備されています。全てのチューブと接点は単一のコネクタに結合されており、小さなスライダーを回すだけで動物輸送システムに着脱することができます。麻酔ガスの漏れを防ぐために、接続部には、動物用カセットが動物輸送システムから外された時には閉まるバルブが付いています。

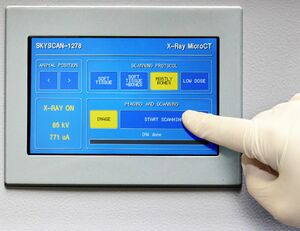

タッチスクリーン制御

SkyScan 1278システムのユーザーインターフェースはシンプルで直感的です。装置の操作はコンピューターの画面からだけでなく、備え付けのタッチスクリーンからも行うことができ、圧力を感知するため手袋をしたままで操作することができます。タッチスクリーンでは、スキャンプロトコルの選択、動物ベッドの位置調整、イメージングとスキャンの制御が可能です。タッチスクリーンから複数のスキャンを開始すると、ソフトウェアは自動的に取得したデータを、フォルダ名とデータセットファイルの接頭辞を割り当てた別々のサブフォルダに保存します。

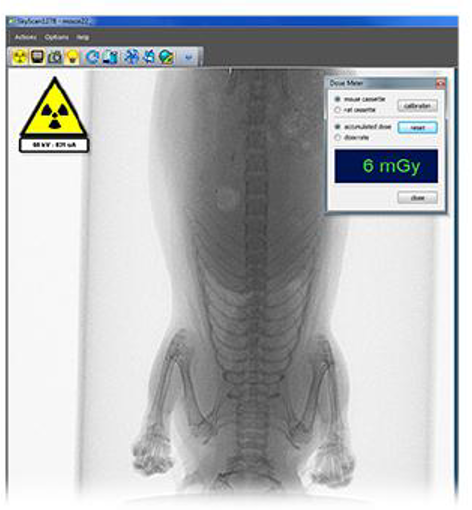

画面上のリアルタイム線量計

SkyScan1278の制御ソフトウェアには、リアルタイムのオンスクリーン線量計が搭載されています。ここには、スキャン中に動物の体内に吸収された線量の推定値を表示します。測定は、電子線量計の測定値と交差校正された動物のX線投影画像から計算された吸収量に基づいています。線量計は、累積線量または線量率を表示できます。標準的なマウスおよびラットのカセットのX線吸収に対して校正されています。このようにして、スキャン中に動物の体内に吸収されたX線の線量を測定します。スキャン中に動物が吸収した線量は、全てのスキャンおよび再構成設定とともにスキャンログファイルに記録されます。

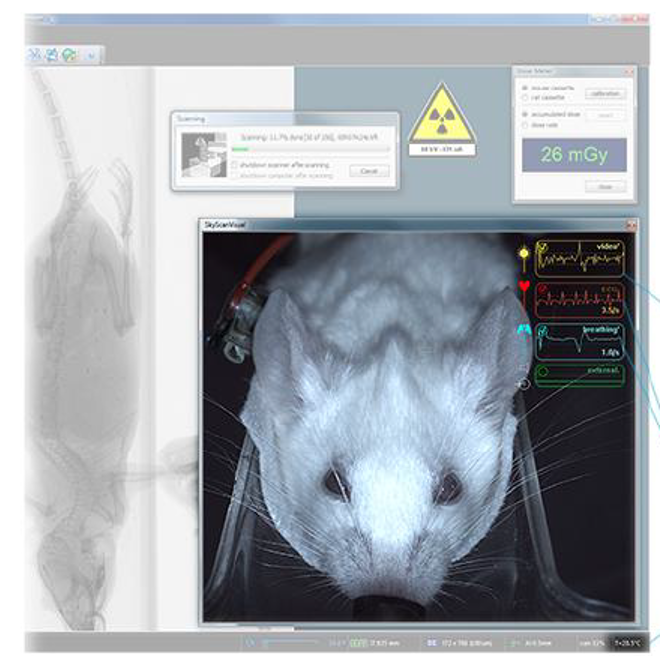

統合された生理学的モニタリング

生理学的モニタリングシステムには、リアルタイムの動きの検出、心電図と呼吸の検出、体温の安定化を備えた動物のビデオモニタリングが含まれています。5メガピクセルのカメラは、スキャン中の動物のリアルタイム画像をカラーで取り込めるよう、白色LED照明と共に動物のベッド上部に設置されています。ソフトウェアは、呼吸の動きが見える画像からユーザーが選択した領域の動画を分析します。呼吸動作は動きの波形に変換され、時間分解 再構成用に呼吸時間マークを出力します。動物ベッド上のフェイスマスクは、直接呼吸を検出するための空気/ガス流量センサーに接続されています。動物カセット内のECG電極は、高感度ECGアンプに接続されています。呼吸とECG信号の両方がデジタル化され、画面上にリアルタイムのプロファイルとして表示されます。モニタリングには、麻酔による動物の体温低下を防ぐために、スキャンする動物を選択した温度に維持する温風による温度安定化も含まれています。

アプリケーション

主要なアプリケーション

体組成

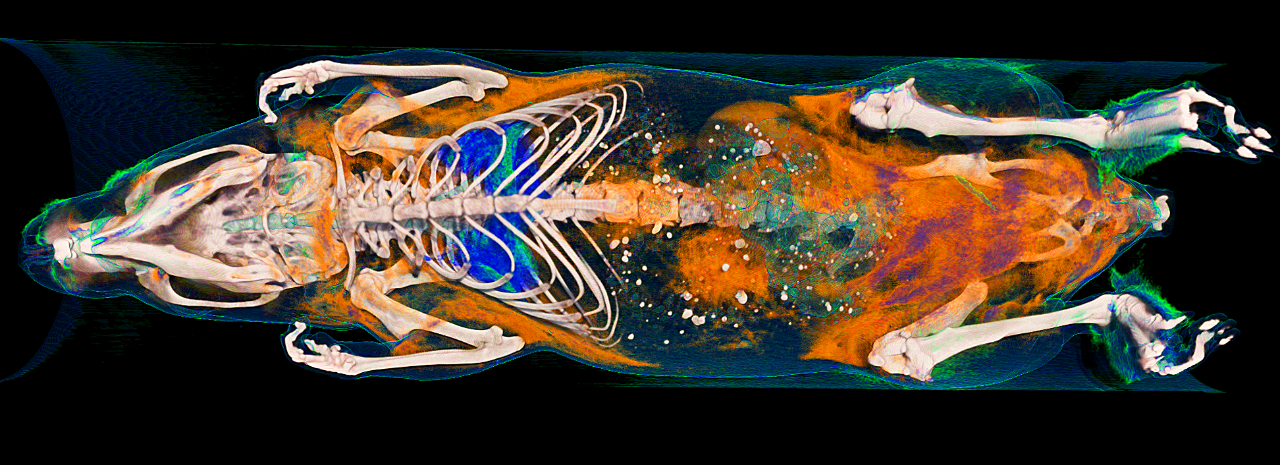

マウスまたはラットの体組成の計算および可視化は、わずか数ステップで容易に行うことができます。体脂肪は体内で自然に発生するX線濃度の一つであり、除脂肪組織、肺組織、骨と同様に、追加の造影剤を必要とせずに分析できます。SKYSCAN 1278では、遺伝学的スクリーニングに適した高度に自動化されたハイスループットな体組成分析が可能です。

  • わずか7.2秒の高速スキャンと合理化された操作により、マウスやラットのハイスループットイメージングを容易に行うことができます。最適化されたフィルターと電圧により、放射線量を最小限に抑えます。
  • 生理学的モニタリングはアドオンではなく、SKYSCAN in vivo スキャナーの中心的な機能です。高品質のビデオ、ビデオの動きと圧力による呼吸モニタリング、心電図、サーモスタット制御による体温調節、外部装置用のポートを備えています。
  • 高度な動物用カセットは完全な生理学的モニタリングと麻酔用に接続されていますが、ロックボタン一つで取り外しが可能な、ブルカーのユニバーサルin vivo ベッドとなっています。
  • 組織のセグメンテーションと3D分析のための完全な社内ソフトウェアソリューションであり、成長と時間の経過をマップするためのシーケンシャルスキャンの3D登録が可能です。

呼吸器学

SKYSCAN 1278は、マウスとラットの両方に対応する汎用性の高い肺イメージングソリューションです。ラットの肺は、大型で高速なcMOSフラットパネルX線カメラにより、1回のスキャンFOVで画像化されます。スキャナーと付属のソフトウェアにより、安全なレベルの電離放射線と短いスキャン時間でシャープな時間同期 肺画像を得ることができます。他の全てのSKYSCAN in vivoスキャナーと同様に、生理学的モニタリングが装置の中心に組み込まれており、動物の負担軽減を最優先にしています。

  • 生理学的モニタリングはアドオンではなく、SKYSCAN in vivo スキャナーの中心的な機能です。高品質のビデオ、動画と圧力による呼吸モニタリング、心電図、サーモスタット制御による温調機能、外部装置用のポートを備えています。
  • 先進的な動物用カセットは、完全な生理学的モニタリングと麻酔のために接続されていますが、ロックボタン一つで取り外しが可能なユニバーサルな、in vivo ベッドです。ラット用の大型カーボンファイバーベッドが含まれています。人工呼吸器(例:Scireq FlexiventTM)などの他社製デバイスにも対応しています。
  • 総合的な時間同期ソリューション:プロスペクティブとレトロスペクティブ、時間および画像ベースの内在性ゲーティング。低線量同期スキャンのための連続回転が可能です。
  • 4Dの肺機能分析のための完全な社内ソフトウェアソリューション:潮容積、肺容積と病理学的評価のためのHU密度、肺腫瘍の形態学的セグメンテーション、疾患の進行をマッピングするためのシーケンススキャンの3D登録、CT-Analyserソフトウェアによる他の動物の組織と肺の自動分離が可能です。

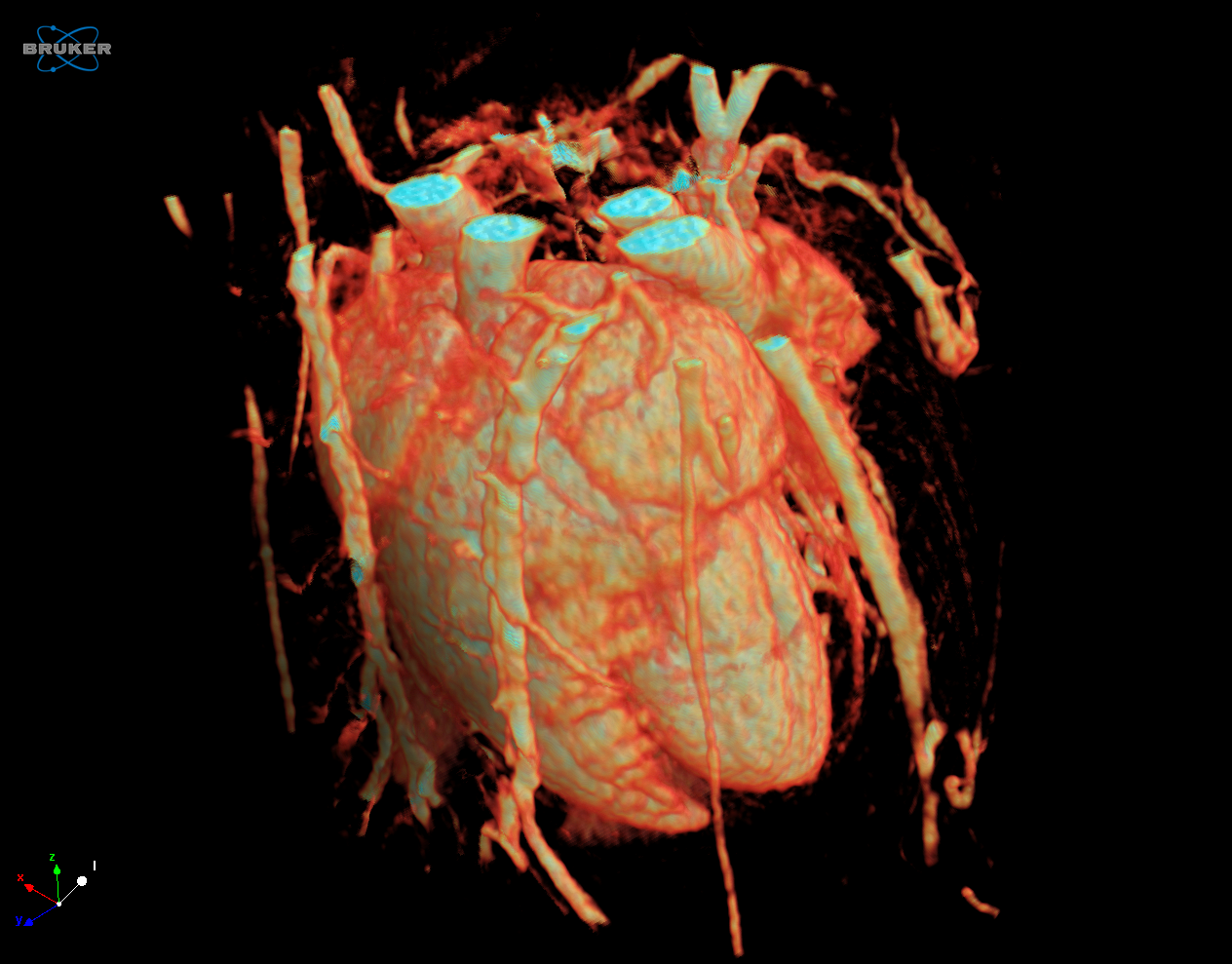

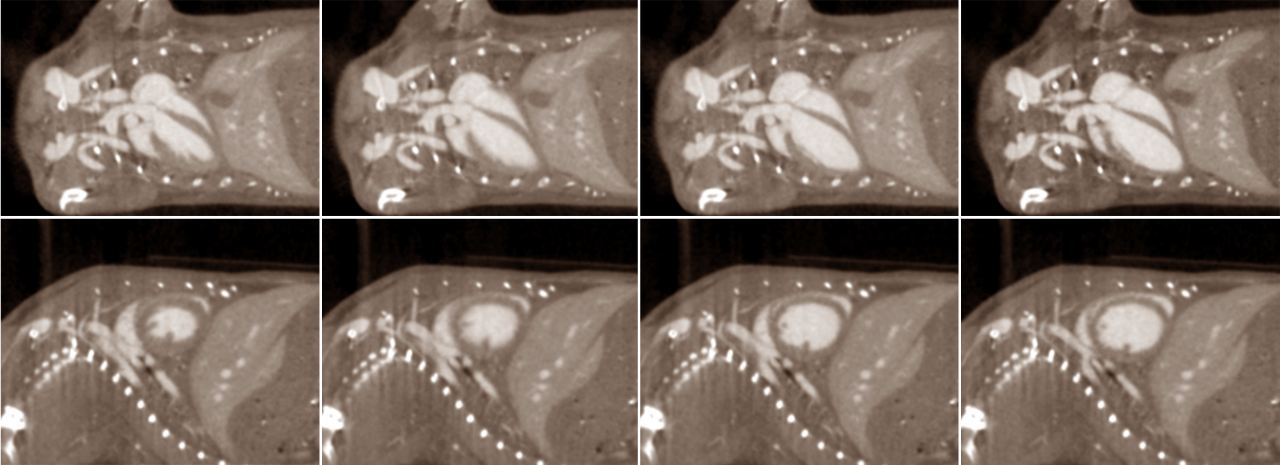

心血管のアプリケーション

SKYSCAN 1278は、マウスとラットの両方に対応する汎用性の高い心臓イメージングソリューションです。ラットの心臓と肺は、大型で高速なcMOSフラットパネルX線カメラにより、1回のスキャンFOVで画像化されます。スキャナーと付属のソフトウェアによって、安全なレベルの電離放射線と短時間のスキャンで、シャープな時間同期心臓、肺およびデュアル(心肺同期)画像が得られます。他の全てのSKYSCAN in vivoスキャナーと同様に、生理学的モニタリングが装置の中心に組み込まれており、動物の負担軽減が最優先に考えられています。

  • 高品質のビデオ、動画と圧力による呼吸モニタリング、心電図、サーモスタット制御による温調機能があります。キャピラリーチューブ(連続注入)を含めて、ダクトに続くスキャンチャンバーへの外部アクセスが可能です。
  • 先進的な動物用カセットは、完全な生理学的モニタリングと麻酔のために接続されていますが、ロックボタン一つで取り外しが可能なユニバーサルな、in vivo ベッドです。人工呼吸器(例:Scireq FlexiventTM)などの他社製デバイスにも対応しています。
  • 総合的な時間同期ソリューション:プロスペクティブとレトロスペクティブ、時間および画像ベースの内在性ゲーティング。低線量同期スキャンのための連続回転が可能です。
  • 4Dの心機能解析のための完全な社内ソフトウェアソリューション:駆出量、他の心室と大動脈、規則性とフラクタル性を含む心臓波動の時間解析にはCT-Analyserソフトウェアでの柔軟なセグメンテーションと心周期の解析を含みます。

仕様

仕様

項目 仕様 利点
X線源

20 – 65 kV, 50W

4ポジション自動フィルターチェンジャー

メンテナンスフリーの密閉型X線源
X線検出器

Active pixel CMOS フラットパネル

3 MP (1944 x 1536)

75 µm pixel size

優れたシグナルノイズ比

大きな視野

空間分解能 50µm 最小画素サイズ in vivo イメージングに適した分解能
検体サイズ

直径80 mm

200 mm 高さ

多種多様な大きさのサンプルのスキャンが可能
寸法

W 850 mm x D 1240 mm (1620 mm with open door) x H 960 mm

重量 240 kg

どこにでも設置できる省スペースの卓上型システム
電源 100-240V AC, 50-60Hz, 3A max. 最低限の設置要件は、標準的な電源で十分

ソフトウェア

セット、スキャン、再構成と解析

Bruker XRMソリューションには、データの収集と分析に必要な全てのソフトウェアが含まれています。直感的なグラフィカル・ユーザー・インターフェースとユーザーガイド付きのパラメーターの最適化により、専門家および初心者を問わずサポートしています。最新のGPUを搭載したアルゴリズムを使用することで、データ再構築の時間を大幅に短縮しています。CTVOX, CTAN および CTVOLを組み合わせることで、モデルの定性・定量分析のための強力なソフトウェアとなります。

測定用ソフトウェア:
SKYSCAN 1278 – 装置制御、測定計画、測定

再構成ソフトウェア:
NRECON – 2D投影画像を3Dに変換

解析用ソフトウェア:
DATAVIEWER – 3Dのスライス検査および2D/3D画像登録

CTVOX – ボリュームレンダリングによるリアルな可視化

CTAN – 2D/3D 画像解析と処理

CTVOL – CADや3Dプリント用にエクスポートするためのサーフェスモデル(surface model)の可視化
