3D.SUITE ソフトウェア
ブルカ― マイクロCTソリューションには、再構成、精査、可視化、内部構造の解析のための総合的な自社開発の3D.SUITEソフトウェアが搭載されています。

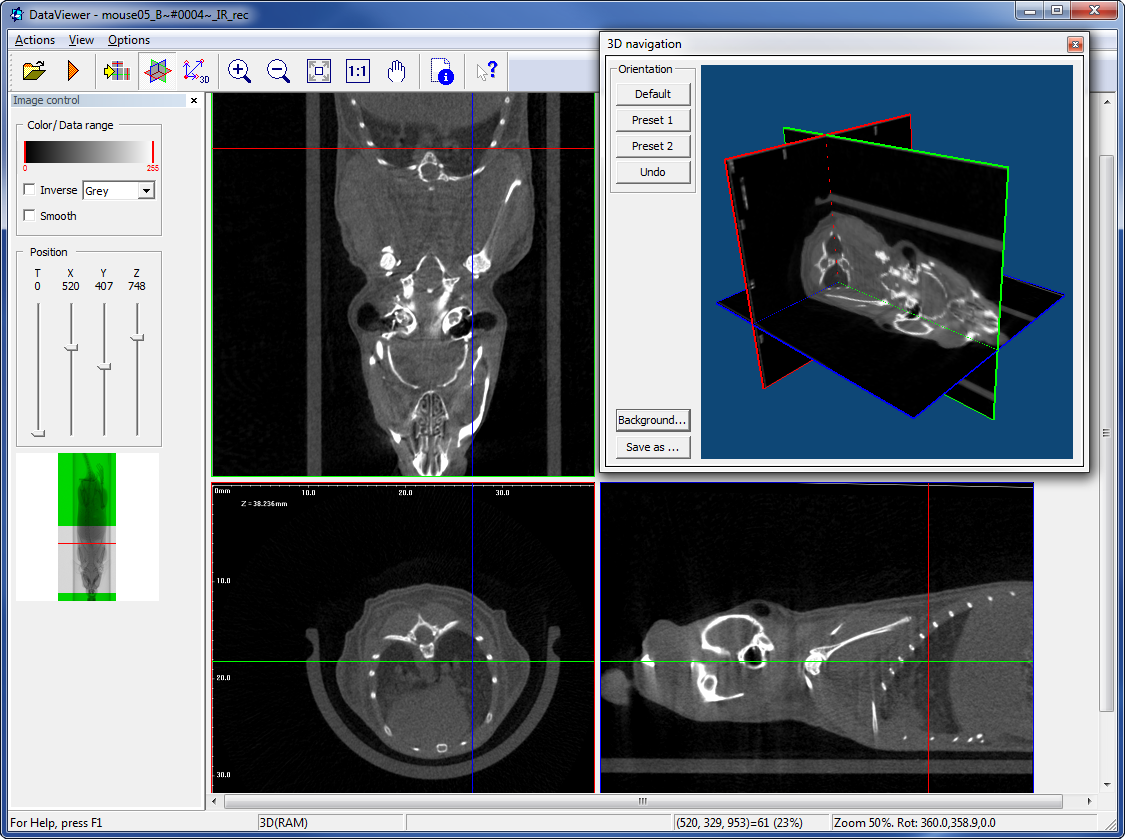

DATAVIEWERによる3D画像検証
3 orthogonal projections through a concrete sample
- 再構成結果をスライスごとの動画または直交する3方向からの画像として表示
- スムージング、線形および非線形グレースケール変換、色分け
- サンプル間の差分画像解析

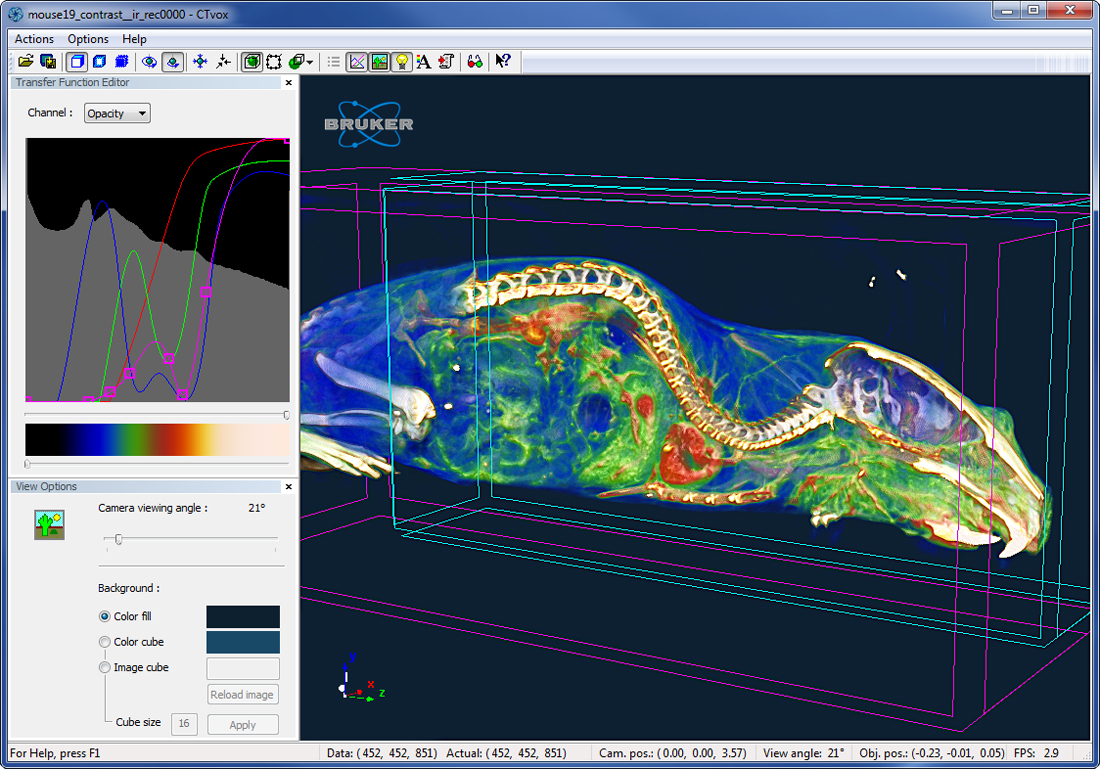

CTVOX とCTVOLによる3D表示
3D rendered volume of a small stepper motor
- 再構築した結果をリアルな3Dオブジェクトとして表示するボリュームレンダリング
- 測定対象の周囲から、または透過するアニメーション動画の作成
- 断面図の生成
- カラーリングと透明度の調整
- サーフェスレンダリングされたモデルをSTL形式で3Dプリンタや3D CADソフトウェアにエクスポート可能
- モバイルデバイスを用いたモデリング
CTANによる3D画像解析

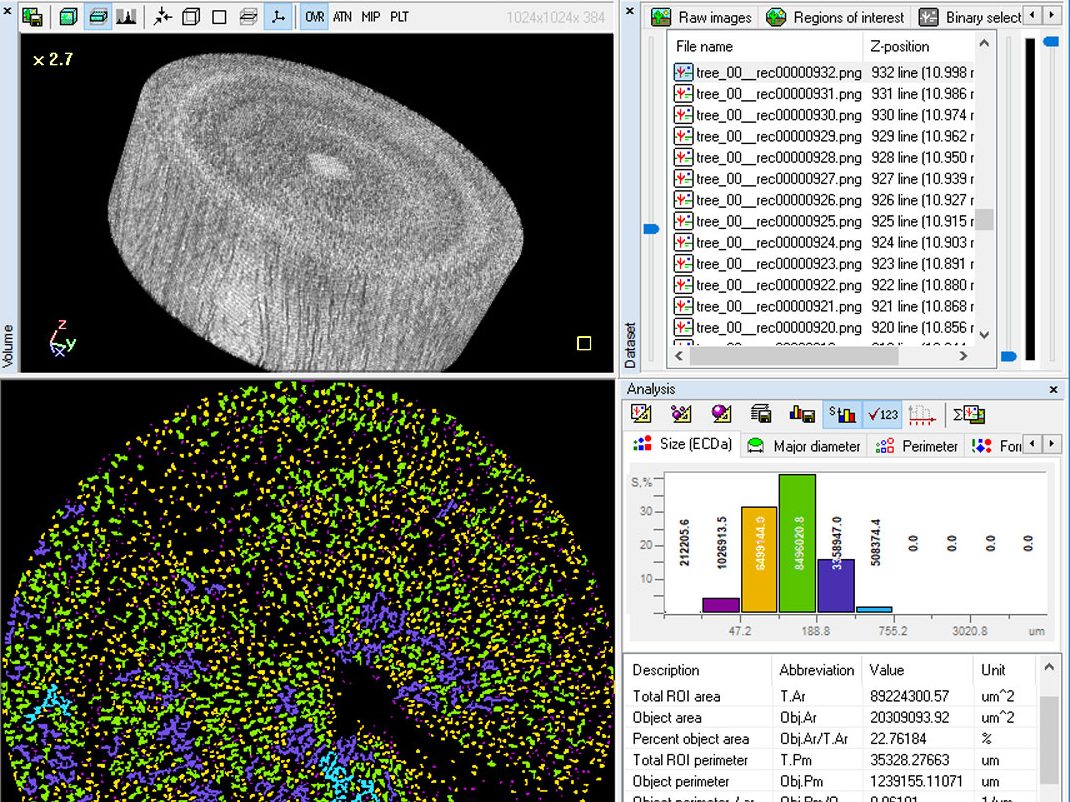

Porosity analysis of a tree slice
- 大規模なデータセットの容易な取り回し
- 密度分析
- 開放/閉鎖気孔率
- 三次元の距離と角度
- 厚さと分離
- 興味ある領域を選択するための豊富なツールセット
- 各種閾値法、形態素演算、フィルタリングアルゴリズム
- 局所的な配向・厚さ・分離の色分け
- 自動化されたバッチ分析
