나노 스케일 적외선 분광법

로렌츠 연락처 공명

다양한 온도에 걸쳐 빠른 광대역 나노 기계적 측정

Lorentz 접촉 공명 (LCR) 이미징 모드는 AFM 및 나노 IR 시스템의 기능을 더욱 향상시킵니다. LCR을 사용하면 다양한 온도에서 빠른 광대역 나노 기계적 측정을 허용하고 주요 샘플 측정 대비를 식별하고 나노 스케일 해상도를 통해 후속 화학 또는 열 분석을 위한 정밀한 프로브 배치를 허용합니다.

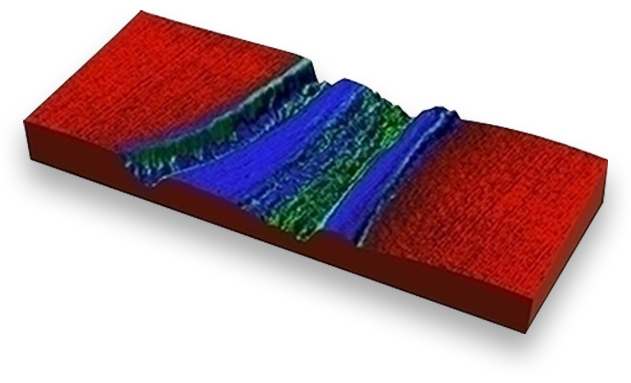

LCR 복합 이미지는 세 가지 접촉 공진에서 수집 된 LCR 진폭을 오버리브하여 만들어집니다. 이러한 공명은 샘플을 구성하는 리그닌 과 셀룰로오스의 다양한 비율을 강조하기 위해 선택되었다.

작동 방식

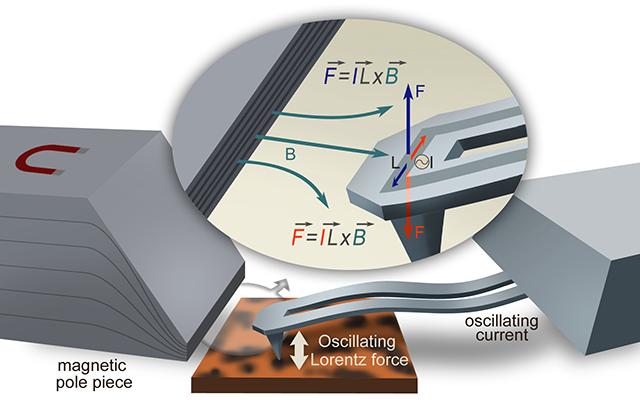

로렌츠 접촉 공진은 자기장의 전류에 대한 힘인 로렌츠 의 힘을 기반으로 합니다. Thermalever™ 프로브를 통과하는 진동 전류는 프로브 근처에 초점을 맞춘 자기장과 상호 작용하여 수직 진동 팁 샘플 힘을 생성합니다. 캔틸레버상 진동 전류의 주파수는 접촉 공명의 나노 기계적 스펙트럼을 측정하기 위해 빠르게 변경될 수 있다.

이 방식으로 팁을 운전하는 것은 압전 크리스탈대신, 기생봉우리없이 깨끗한 캔틸레버 공명 스펙트럼으로 이어지는 드라이브 시스템의 움직이는 부품을 포함하여 많은 장점이 있습니다.

캔틸레버를 작동시키는 움직이는 부품이 없기 때문에 Lorentz 연락처 공진은 광범위한 주파수 범위(하단 플롯)에 대해 매우 깨끗한 여기를 제공합니다. Piezo 드라이브 방식(상단 플롯)은 접촉 공명 측정 및 결과의 해석을 방해하는 많은 가짜 공명을 자극할 수 있습니다.

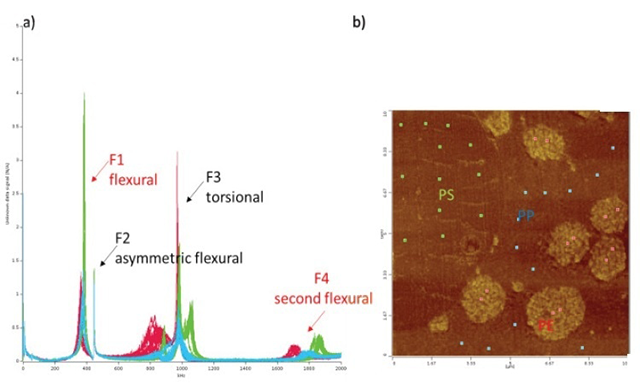

LCR 스펙트럼(a) 및 AFM 높이 이미지(b)는 PP 매트릭스의 개별 포인트의 스펙트럼을 파란색으로, 빨간색의 PE 및 PS를 녹색으로 표시합니다.

기계적 특성 인사이트

당사의 분석 스튜디오 소프트웨어는 광범위한 주파수 스윕(1kHz ~ 4MHz)을 허용합니다. 열을 배치™ 프로브를 샘플 표면에 배치하고 전체 주파수 범위를 휩쓸면 표면의 기계적 스펙트럼을 얻을 수 있으며, 진폭이나 캔틸레버의 공진 주파수에서 피크를 이동하여 강성 특성이 다른 것으로 나타났습니다.
