微区X射线荧光光谱仪(Micro-XRF)

CRONO

非接触式微区XRF成像光谱仪

大面积快速元素成像光谱仪

灵活、可移动的微区XRF成像光谱仪

600 x 450
mm2
大面积扫描
CRONO 可进行大面积元素扫描
42
mm/s
扫描速度
同时快速扫描多种元素
0.5
mm
最小准直器
发现更多细节信息

用于元素成像的可移动式解决方案

布鲁克CRONO操作简单,且能发现并揭示目标文物的重要信息。理想的工作距离为 5 ~ 7 mm,因此可实现非接触式测量并且完全无损。无需样品制备。可以扫描几乎平整的区域,扫描范围高达 600 mm x 450 mm。

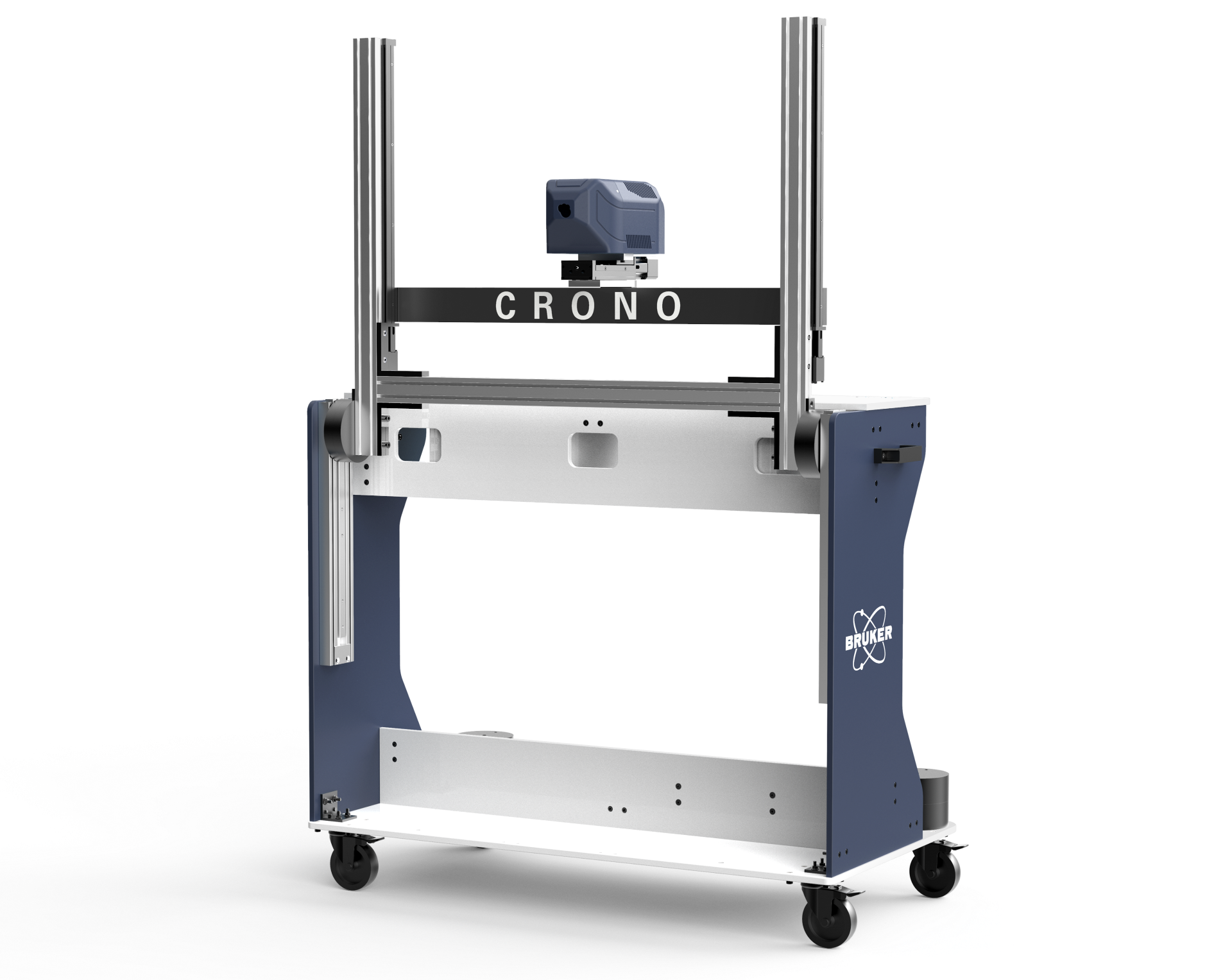

电动支架可以设置任何角度的测量,并且易于拆卸运输。布鲁克CRONO可以安装在轻型三脚架上,转换为便携式单点XRF光谱仪。因此,布鲁克 CRONO 是现场测量的理想之选。

除了 XRF 数据之外,内部摄像机还会记录下每个像素点高分辨率光学图像。布鲁克 CRONO 可配备 He 气吹扫系统,可将可检测元件的范围扩展到 Mg (Z = 12)至 U(Z = 92)。布鲁克CRONO微区XRF光谱仪配备了多个X射线初级滤光片,以优化特定应用的激发条件。

CRONO 软件可以保存光谱和成像数据。自动峰位识别可以快速提示样品中可能存在的元素。软件界面可以在采集光谱的同时显示谱线以及所选元素含量。通过光学图像和 XRF 数据的叠加,数据解析将变得非常简单。
强大的数据处理软件ESPRIT Reveal提供了许多离线分析选项。后期数据处理不需要连接仪器。

关键特点

  • 灵活的、可移动系统
  • 非接触式测量
  • 无损
  • 无需样品制备
  • 易于测量点监控
  • 检测多种元素:Mg (Z = 12)到 U (Z = 92)

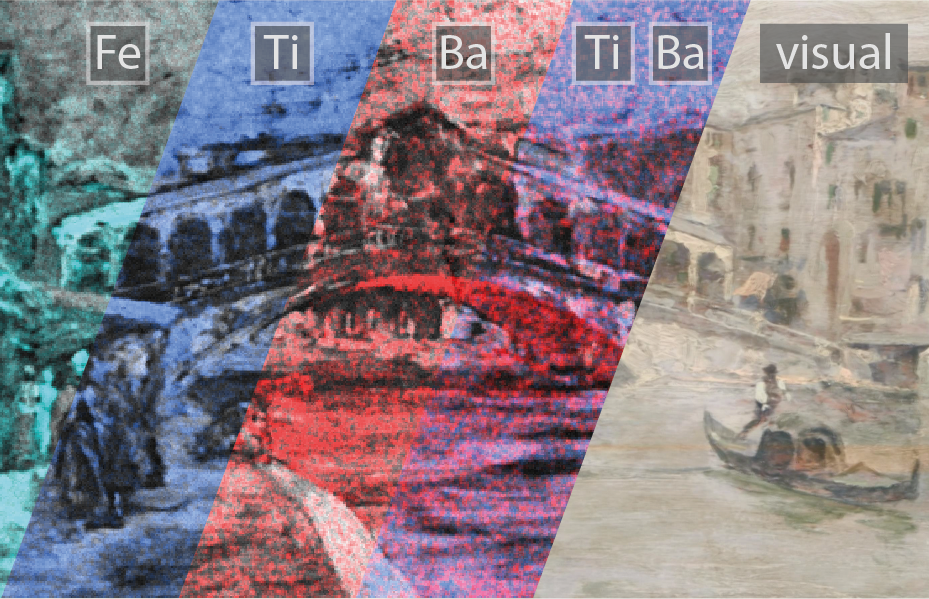

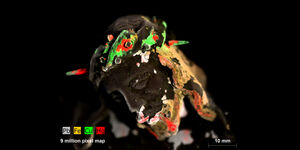

  • 元素分布和光学图像的叠加

为什么需要一台CRONO?

"颜料的成分是什么?这种颜料是画家或这个时代特有的吗?油画中是否还隐藏着另一层颜料?"
这些问题在艺术考古以及鉴定方面备受关注。但原则上并不仅限于油画。通过X射线荧光(XRF)分析,可以揭示各类艺术品(文物)的起源,这是一种完全无损的方法。

布鲁克 CRONO 是用于点测量或面扫描的开放式XRF分析系统,可同时探测多个元素的分布。一次性扫描范围大到 600 mm x 450 mm 。更大的区域可以通过多次测量。在如此大的范围内测量XRF 谱图也可以称为macro-XRF 或 MA-XRF。

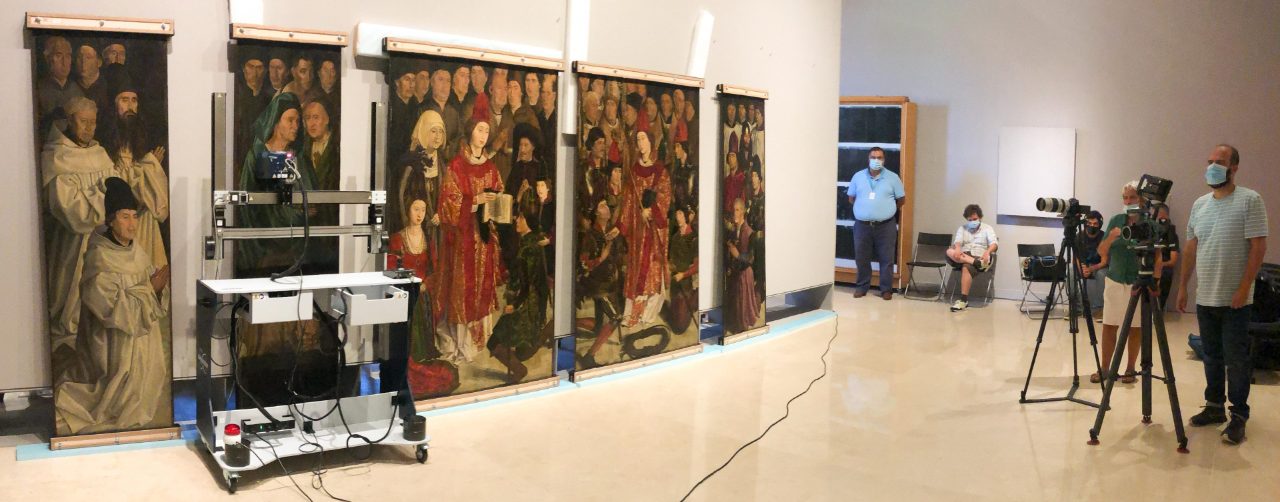

布鲁克CRONO是一个可移动的微区XRF光谱仪。使用CRONO测量元素分布和组成可以避免珍贵的艺术品(如油画或历史文物)的运输。

技术细节

激发
  • Rh 靶 X 射线管,10 ~ 50 kV,5 ~ 200 μA,10 W
  • 四个可选初始滤光片
分析范围
  • Mg (Z = 12) 到 U (Z = 92),
  • 可选氦气吹扫,轻元素能测到 Mg

检测

  • 带Cube技术的大面积 50 mm2 SDD
  • 能量分辨率 <140 eV@Mn Ka,输入计数速率高达 500,000 cps
扫描
  • 电动 XYZ 支架扫描范围为 600 mm x 450 mm x 75 mm,速度高达 42 mm/s
  • 可倾斜手推车介于 -20° 和 +90° 之间,高度达到 220 cm

准 直



  • 三个软件可选准直器大小,通常直径为 0.5 mm、1 mm 和 2 mm
尺寸和重量

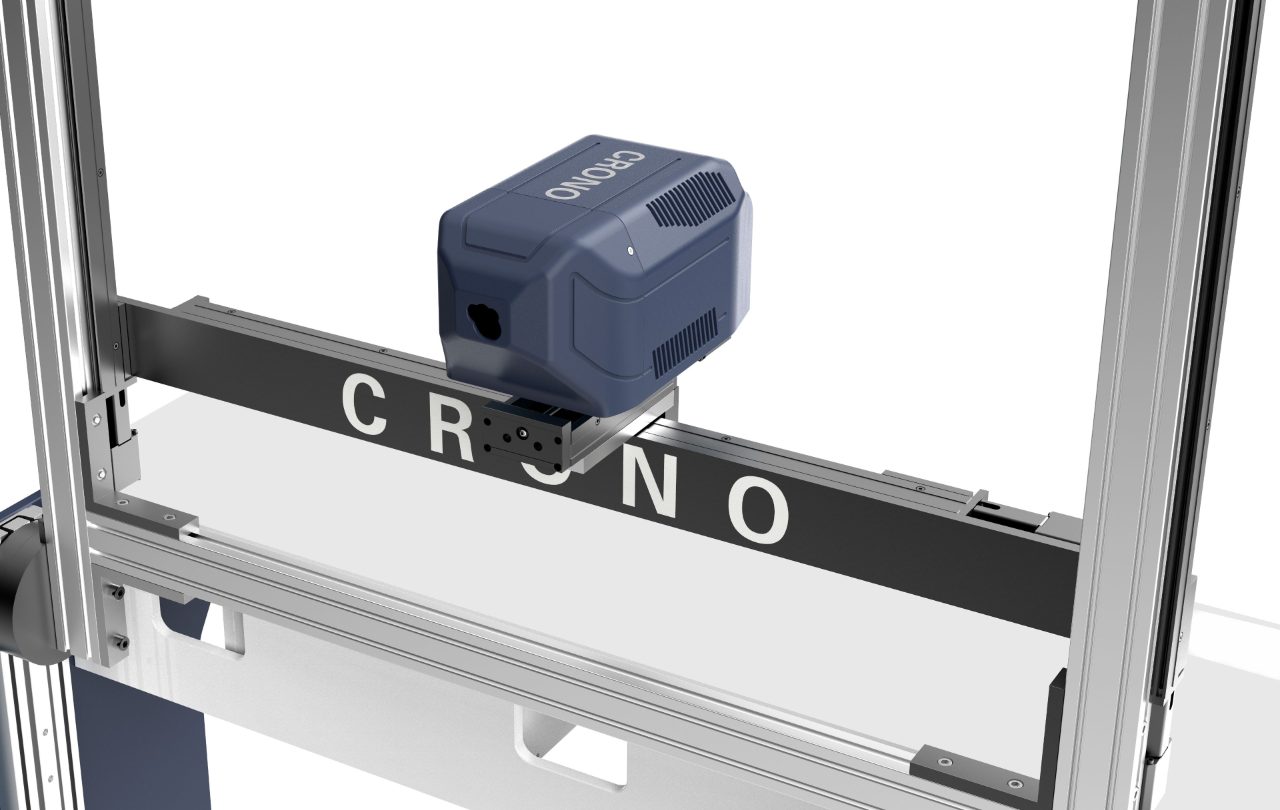

  • 测量头W x D x H:280 mm x 150 mm x 150 mm,重量 3 kg
  • XYZ 支架 :950 mm x 250 mmx 750 mm,~ 15 kg
  • 推车 : 1,200 mm x 610 mm x 900 mm,~ 50 kg
