原子力显微镜

电池材料

布鲁克 AFM 为尖端电池研究提供最高分辨率的材料表征和原位分析

原子力显微镜特别适合作为锂离子电池研究的工具,以解决提高电池容量、电能密度、寿命和安全性的关键挑战。从根本上讲,电池是一种电化学结构,电化学 AFM 可以直接在原位操作中探测电极表面的变化,甚至可以测量局部电化学活性的变化。例如,使用 AFM 对高容量锂离子阳极进行研究可以帮助了解固体电解质界面(SEI)层的演变和降解,这种演变和降解限制了电能密度和电池寿命。在阴极处,相关的电学和机械特性可以量化成分分布,表征导电率变化,并精准确定限制电池容量的非活性金属氧化物晶粒。最后,在拉伸台上对分离膜进行AFM成像,可对枝晶生长导致灾难性破坏时的断裂机理提供深入了解。

在存在电解质的情况下,能够原位测量局部电化学活性和表面导电率,这对于表征其它能量存储和转换方法(如超级电容器、燃料电池和太阳能)也同样有用。

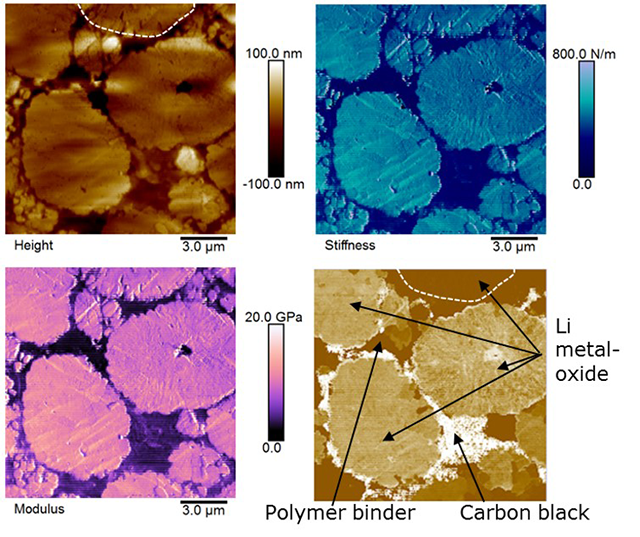

采用 DCUBE-TUNA 研究锂金属氧化物、聚合物粘合剂和导电碳纳米颗粒构成的电池正极:(a)表面形貌;(b)对区分不同畴结构的表面刚度进行定量化;(c)定量化模量图;(d)TUNA电流切片。

主要功能

  • 使用 EC-AFM 在阳极充电循环过程中进行原位操作表征
  • 使用 PeakForce QNM® 对高容量阳极上的 SEI 层进行定量研究
  • 使用 PeakForce SECM® 直接探测局部电化学活动
  • 采用 DataCube® 模式进行多模式阴极表征
  • EC-AFM、SECM 及手套箱集成的全方位解决方案

阳极 – 原位操作成像

锂离子电池的寿命很大程度上取决于钝化 SEI 层的形成和演变。所面临的挑战在于电池充放电期间电极体积会发生很大变化,从而导致 SEI 层发生相当大的变形,特别是对于高容量阳极。理想的实验是在电池工作状态中直接探测脆弱的 SEI 层,这种灵巧的操作曾被认为是非常困难的。此处显示的一组图像就采用了上述操作,来自与布朗大学的 Sheldon 小组合作的成果。图中显示了采用 PeakForce QNM 在配有电化学电池的 Dimension Icon® 一体式手套箱中观察到的图案化 Si 阳极。实验首次直接观察到锂化过程中 SEI 层中裂纹的形成。对多个充放电周期的力降解进行跟踪,结果表明初始裂纹无法完全修复,这与之前的猜测相矛盾。

这些实验也为估算断裂韧性创造了条件,断裂韧性是 SEI 层破裂的关键参数(请参见我们在 ACS Energy Letters(美国化学学会《能源通信》)上合作发表的论文:“In Situ and Operando Investigations of Failure Mechanisms of the Solid Electrolyte Interphase on Silicon Electrodes”)。如需了解有关 SEI 层的进一步研究,另请参阅最近 Nature Communications(《自然通讯》)上的论文:“Lithium Anode Stable in Air for Low-Cost Fabrication of a Dendrite-Free Lithium Battery”,与诺贝尔奖得主 John Goodenough 合作完成。

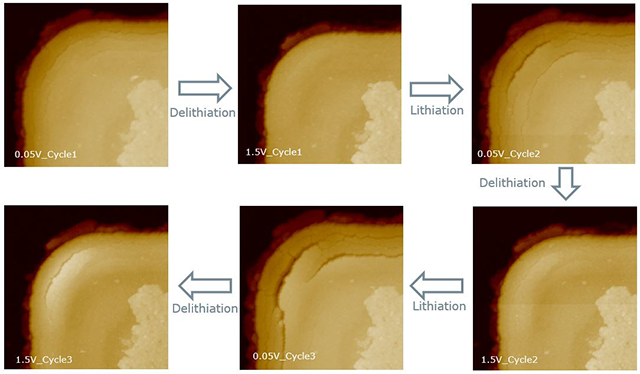

SEI 层断裂和脱黏的原位观察。

阴极 – 多模式表征

锂离子阴极是一种复杂的异质混合物,其所包含的金属氧化物颗粒用于在放电状态下存储锂离子,由混有碳黑材料的可适应体积变化的聚合物粘合剂材料所包覆,以保持高导电率,从而保持高电能密度的能力。此处的图像系列显示了 Dimension Icon XR 上的 DataCube SSRM 如何帮助组元分布成像并揭示颗粒间剧烈的变化。此处DataCube模式下可用的模量图将硬质金属氧化物颗粒与周围的软粘合剂区清晰地区分开来,而同时获得的导电率图则揭示了碳黑分布的不均一性。可以看到,图像顶部边缘附近的一个颗粒未被碳黑覆盖,并且从同一数据立方体提取的一组导电率图像将该颗粒识别为已失活,即在整个工作电压范围内处于非活动状态。

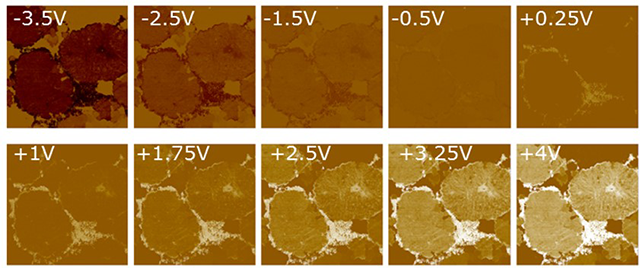

在选定采样电压范围下,锂金属氧化物构成的电池正极TUNA 电流切片连续成像。扫描区域为 15x15 μm²。

更多信息

阅读我们的电池研究电子书,其中介绍了用于描述锂离子电池材料的主要分析技术,包括原子力显微镜 (AFM) 特性。电子书解释了这些技术及其各种模式如何工作,并详细介绍了它们如何用于分析电池材料,以及它们可以生成什么样的信息。它还介绍了案例研究,以说明实验室中的工作科学家如何应用这些技术。

相关出版物

  • 沈等人,"无丹地锂电池低成本制造的空气中的锂阳极稳定",自然通讯10,900(2019),DOI:10.1038/s41467-019-08767-0 。
  • 贝克尔等人,"使用原位AFM确定的ALD涂层密闭的一si微结构的增强光循环稳定性",ACS Appl. Mater。接口2016, 8, 1, 530-537.
  • 陈等人,"锂离子电池微孔聚合物分离器的变形和断裂行为"RSC推进2014年,4,1409年。
  • Hiesgen等人,"AFM作为Li+S电池高容量硫阴极分析工具",Beilstein纳米技术杂志2013年,4,611。
  • Hiesgen等人,"纳菲翁电流和机械性能的微观分析®原子力显微镜研究"2012年,2,783。
  • Kumar等人,"硅电极上固体电解质相间的应变诱导锂损耗"ACS Appl Mat & Int 2017, 9, 28406.
  • Kumar等人,"在Steu和操作中对硅电极上固体电解质间相失效机制的调查",ACS能量信2016,1,4,689-697。
  • Lakowski等人,《光电子化学中的纳米级半导体/催化剂接口》,自然材料,2019年;DOI: 10.1038/s41563-019-0488-z.
  • Nellist等人,"水分裂催化剂和界面操作分析的电感电电原子力显微镜",自然能源2018年,3,46。
