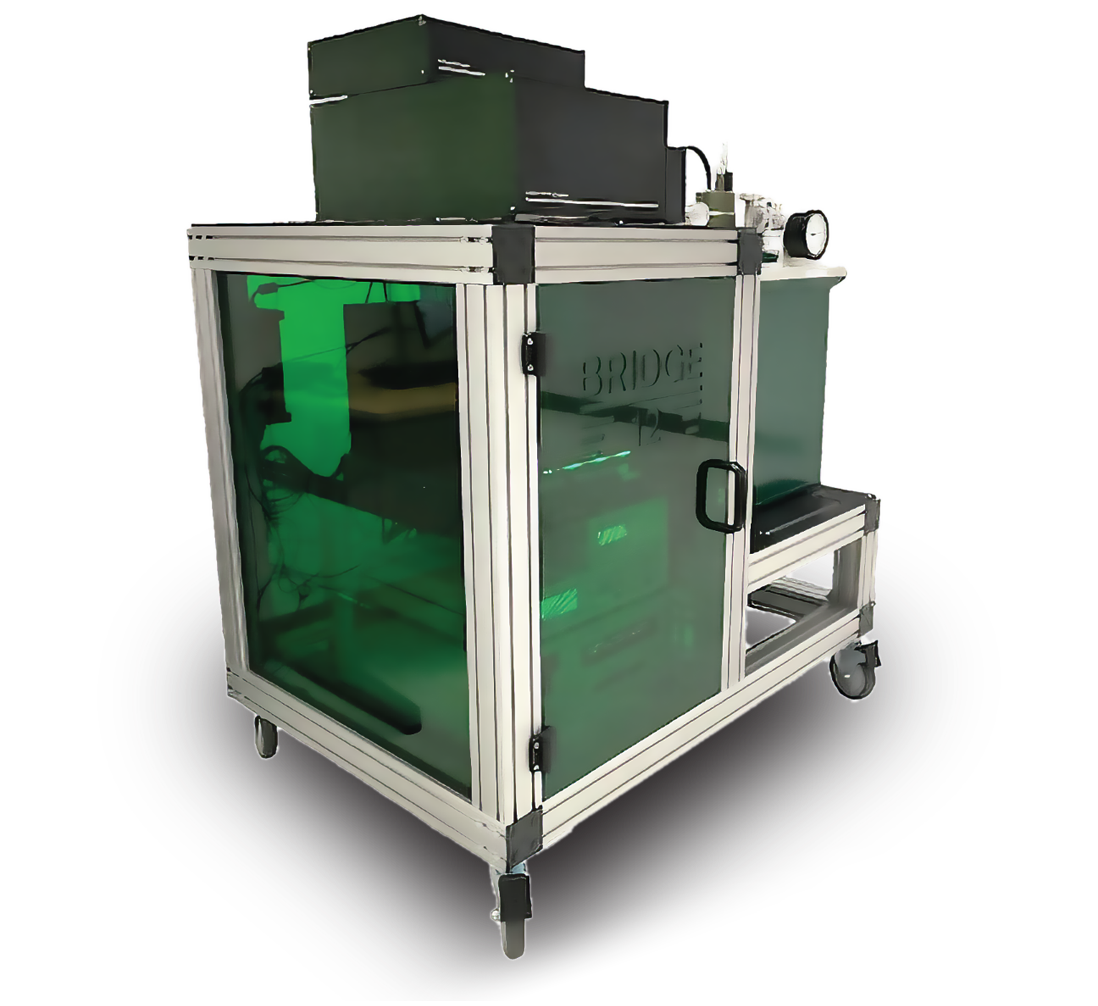

Compact-Q™ DEER 电子顺磁共振波谱仪

高精度与可靠性

利用先进的微波技术，在PELDOR/DEER实验中获得出色的成果，确保结果的一致性。

开机即用

直观的界面和紧凑的外形设计，非常适合任何实验室环境。

创新型冷却系统

采用无制冷剂（干式）冷却系统，可实现高效、无忧的运行，并提供经济实惠的解决方案。

产品介绍

脉冲偶极电子顺磁共振（EPR）波谱学是一种强大的工具，可用于高精度测量偶极耦合电子自旋（如亚硝酸盐自旋标记对、金属中心等）之间的距离。在使用亚硝酸盐自旋标记时，该技术在 Q 波段（34 GHz）的灵敏度最高。

占地面积小

Bridge12 的 Q 波段系统是一款紧凑型 EPR 波谱仪，可轻松安置于任何实验室中。这款系统基于一款紧凑型、无需制冷剂的超导磁体，并集成了无制冷剂的可变温插件。在常规配置下，磁体可产生高达 1.5 T 的磁场（可选配 3.5 T 版本），而低温恒温器可将探头基温降至 2.4 K 以下。作为干式系统，这款 EPR 波谱仪可全天候不间断运行，无需担心液氦制冷剂耗尽的问题。

磁体占地面积非常小且结构紧凑，重量仅略高于 140 kg，几乎可以放置在任何地方，即使是在拥挤的实验室环境中也可以轻松安放。

数字化 EPR 微波桥

微波脉冲由一台高性能的 AWG 产生，并上变频至 Q 波段频率。波谱仪由 SpecMan4EPR 软件控制。该软件的一大亮点是其 AWG 引擎，即使初学者也能轻松生成最复杂的微波脉冲波形。该系统采用现代数字信号处理技术，以提升灵敏度和性能。

环形间隙谐振腔实现出色性能

常规配置中，这款波谱仪配备了一个针对 EPR 距离测量进行优化的 Q 波段环形间隙谐振腔。该谐振腔可在宽温度范围内（< 2 K 至室温）工作，且具有> 400 MHz 的带宽。

EPR 谐振腔

技术参数

波谱仪频率	34 GHz (typ.)
最大脉冲功率	100 W (max. Duty cycle 5 %) *
磁场范围	0 - 1.5 T
重量	< 150 kg
紧凑型、无需制冷剂的磁体和低温恒温器
VTI 温度范围	2 - 325 K
*在中国提供50W放大器
