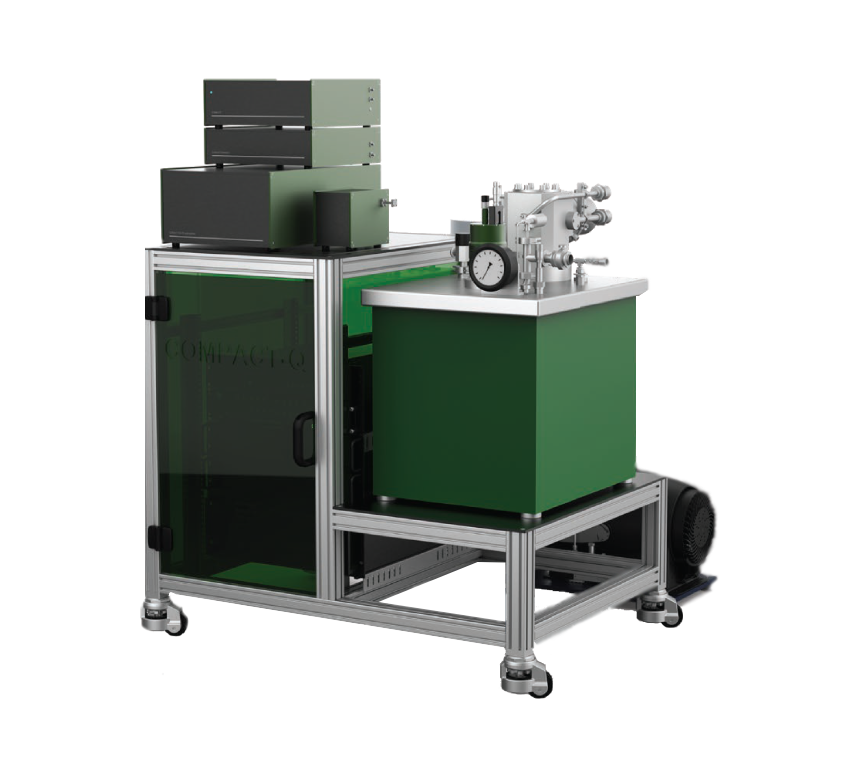

Compact-Q™ DEER Spectrometer

精度と信頼性

一貫した結果を得るための高度なマイクロ波技術を採用し、PELDOR/DEER 実験において比類のない結果を実現可能にします。

ターンキー操作

直感的なインターフェースとコンパクトな筐体を備えており、あらゆる実験室環境に最適可能です。

革新的な冷却システム

極低温冷却剤を使用しない（ドライ）冷却システムにより、効率的で手間のかからない運用と、コスト効率に優れたソリューションを実現します。

Compact-Q DEER Brochure

製品紹介

パルス双極子EPR分光法は、双極子結合した電子スピン（ニトロキシドスピンラベルのペア、金属中心など）間の距離を極めて高精度に測定するための強力なツールです。ニトロキシドスピンラベルを使用する場合、この手法はQバンド周波数（34 GHz）で最大の感度を発揮します。

設置スペースが小さい

Compact-Q™ DEER システムは、どの実験室にも容易に設置できるコンパクトな分光計です。このシステムは、液体極低温媒体を使用しないコンパクトな超伝導磁石と、一体型の液体極低温媒体を使用しない可変温度インサートを基盤としています。デフォルトの構成では、磁石は最大 1.5 T の磁場に達し、クライオスタットは 2.4 K を大幅に下回るベースプローブ温度に達することができます。ドライシステムであるため、冷却用の液体ヘリウムがいつ枯渇するかを心配することなく、24 時間 365 日稼働させることができます。

デジタルEPRブリッジ

マイクロ波パルスは高出力のAWGによって生成され、Qバンド周波数へアップコンバートされます。分光計はSpecMan4EPRによって制御されます。このソフトウェアの強力な機能の一つは、そのAWGエンジンです。これにより、初心者であっても最も高度なマイクロ波パルス波形を容易に作成することができます。本システムは、感度と性能を向上させるために、最新のデジタル信号処理技術を採用しています。

最高の性能を実現するループギャップ共振器

この分光計には、デフォルトでEPR距離測定に最適化されたQバンド・ループギャップ共振器が搭載されています。この共振器は、広範な温度範囲（2 K未満～室温）で動作可能であり、400 MHzを超える比類のない帯域幅を備えています。

EPR Resonators

技術仕様

分光器の周波数	34 GHz (標準)
最大パルス出力	100 W (最大デューティサイクル5 %)
磁場範囲	0 - 1.5 T
システムの重量	< 150 kg
コンパクトで、極低温冷却を必要としない磁石およびクライオスタット
VTI 温度範囲	2 - 325 K
