EPR-ELEXSY

ELEXSYS-II E600/680

94 GHz 的高频/高场 EPR 和 ENDOR

ELEXSYS EPR 波谱仪系列现在包括两款 W波段系统,E600和E680。前者针对94 GHz 的CW-EPR 实验进行了优化,而E680则可在CW 和FT 模式下工作。这些高级研究仪器在提供最大的性能和灵活性的同时,还易于操作。因此,高频EPR的所有优势都变得唾手可得。

这种设置提供了精确的最终工作频率——这是所有g 因子测量的必备条件。模块化的结构保证了系统的灵活性,使系统可以设置为CW 或FT/CW 组合仪器。只需按一下按钮,系统操作就可以从CW 切换到FT,甚至从W 波段切换到X 波段。可变温度的W 波段TeraFlex 探头的工作温度范围为4 K至300 K。

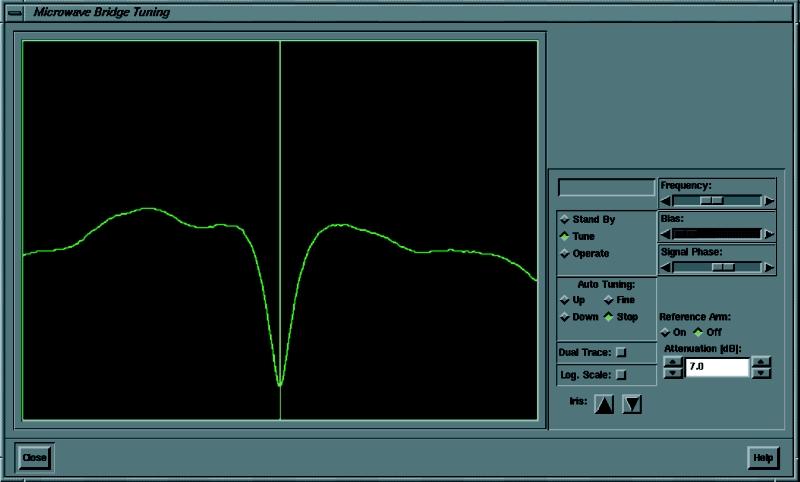

样品可以在任何温度下交换。高精度的腔体匹配、调谐和样品定位机制,使样品的高通量易于处理。对于桥式和谐振器的调谐,在中频上会生成并检测到400 MHz 宽的调谐显示。所有这些硬件功能都由Xepr 软件以其易于学习的图形用户界面进行补充。

主要特点

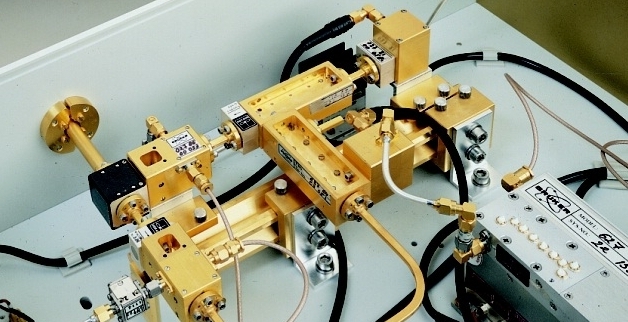

W 波段桥
  • 在W 波段60 dB 范围内精确设置微波功率。
  • 所有与FT-EPR 相关的参数,如脉冲功率、宽度和相位,都会在X 波段的中频(IF)上进行设置和监测。
  • 通过固定频率谐振器和PLL 电路的组合,实现了高波谱纯度和灵敏度。

其他功能

  • W 波段操作所需的高磁场需要超导磁体,但并非所有超导磁体都适用于EPR。因此,EPR 6T SC是在EPR 波谱学的基础上开发的。
  • 随着高频EPR,特别是脉冲EPR 的发展,EPR 波谱学家对这种技术也越来越青睐。根据脉冲EPR 实验的情况,使用更多的微波功率可以获得某些优势。针对这样的情况,布鲁克提供了两种W 波段电桥升级产品。

技术细节

  • 94 GHz 工作频率
  • CW 和FT 两种操作模式
  • ELDOR 和ENDOR
  • 100 mW,400 mW 和2W 功率可选
  • 单模式谐振器
  • 采样温度:4 - 300 K
  • 超导磁体:6 T 主线圈,0.2 T 扫频线圈

发现更多

康斯坦茨大学化学系教授Malte Drescher谈EPR
什么是EPR?
利用EPR看见更多

高频EPR的优点

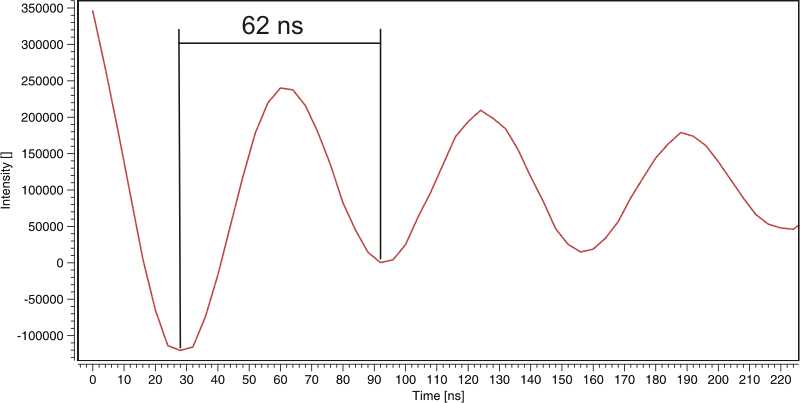

94GHz 频率下煤炭样品的MW-Nutation。400 mW大功率升级装置的Nutation 周期为62 ns。
  • 由于磁场更高,波谱分辨率有所增强。
  • 由于谐振器填充系数更高,对有限数量样品的检测灵敏度有所提升。
  • 在研究无序系统时,方向选择性有所增加。
  • 由于微波量子能量更强,可获得零场分裂较大的自旋系统。
  • 更好地分离不同原子核的ENDOR 波谱。
  • 改善低频核自旋的ENDOR 可探测性。
  • 由于减少了高场时的二阶效应,简化了波谱。

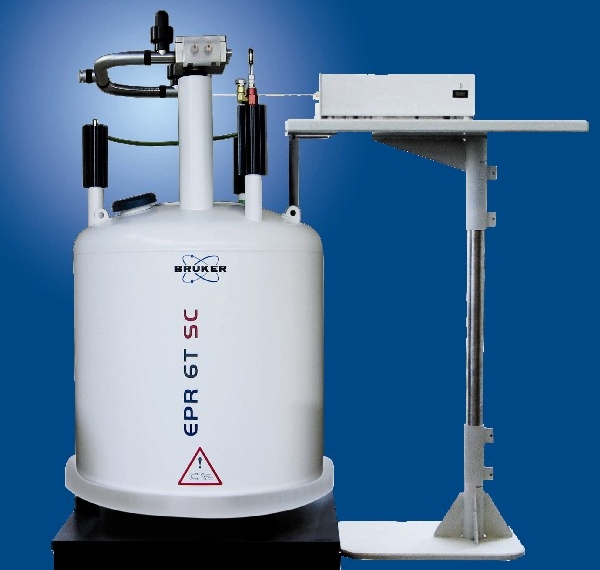

EPR 6T SC:W 波段超导磁体

EPR 6T SC:W 波段超导磁体

第二代W 波段超导磁体具有水平场、6T 扫频范围的主线圈、永久引线和2 kG 高分辨率扫频线圈。最先进的磁体设计的特点是主线圈和扫频线圈的永久引线,与同类设计相比,氦气保持时间更长。主线圈和扫描线圈都连接到新开发的电源。通过新的软件界面,只需点击鼠标就可以在两种操作模式之间进行切换,操作简单而安全。

W 波段桥高功率升级

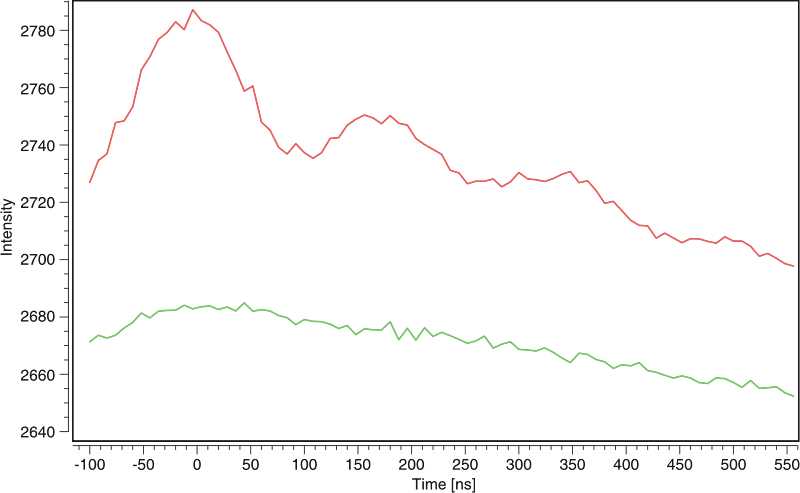

4 脉冲DEER 时间轨迹。400 mW 高功率升级(红色,上)和100 mW 高功率升级(绿色,下)。

对于需要短脉冲和大激励带宽的脉冲EPR 测量(ESEEM、DEER和FT),有三种W 波段电桥升级:2 W、400 mW 和100 mW 高功率升级。 400 mW 高功率升级版与标准W 波段谐振器实现了16 ns 的脉冲长度(90°)。 而100 mW 高功率升级版常规实现40 ns 的脉冲长度(90°)。

在4 脉冲DEER 实验中,很容易观察到400 mW 高功率升级的好处。 较短的脉冲长度导致了DEER 频谱中较高的信噪比,与100 mW 高功率升级所需的较长脉冲相比,这意味着测量时间的减少。
