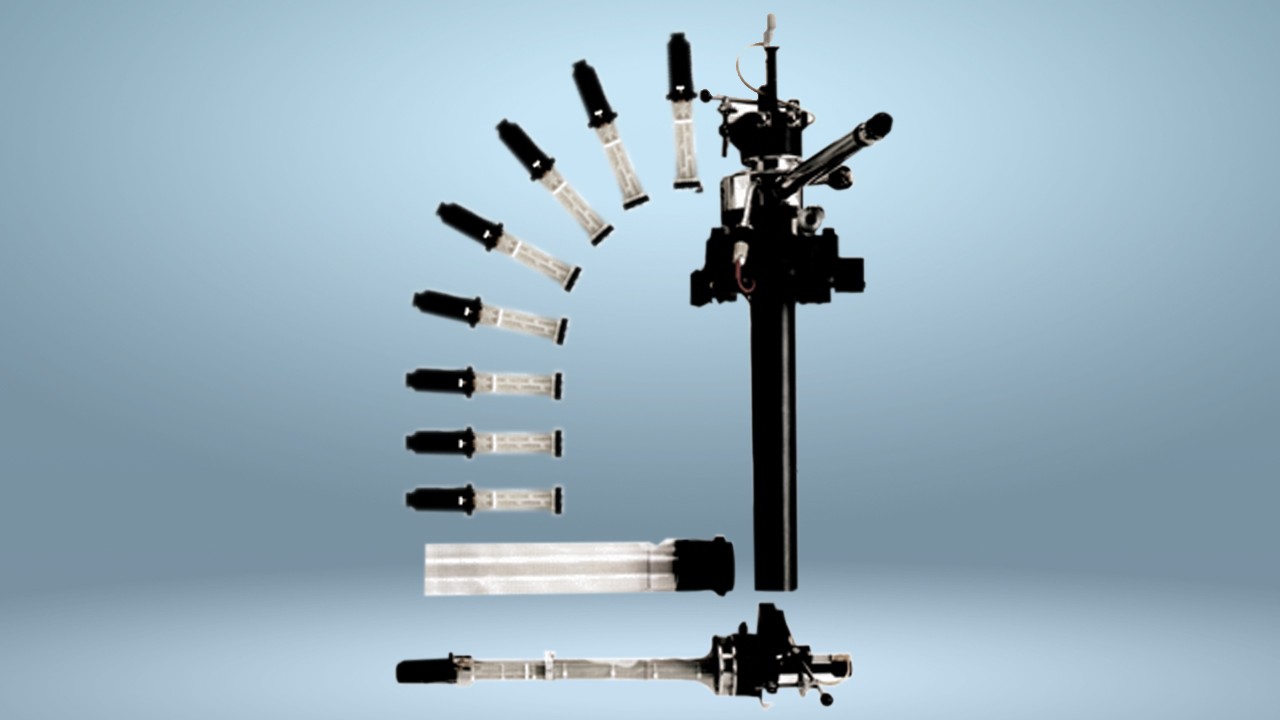

Flexline

介质环谐振腔：ER 4118X-MD5

ER 4118X-MD5 是 ELEXSYS E580 CW/FT-EPR X 波段 EPR 波谱仪的通用探头。它可接收最大外径为 5 mm 的样品管，在 500 MHz 的带宽下产生 10 ns 的 π/2 脉冲。由于其填充因子高，即使在 FT-EPR 谱所需的大带宽（低 Q 值）条件下，它也能提供高灵敏度。

快速、简便地更换样品是所有温度下的标准功能，即使在高功率运行时也是如此。从而大大提高了使用的便捷性。

通过改变耦合度，谐振腔的 Q 因子可以从很高到很低不断变化。这一特性可以使谐振腔带宽与特定的实验任务相匹配，即用最低的 Q 值获得最短的死时间和最大的带宽，或用与自旋弛豫时间相匹配的 Q 值获得最大的信噪比，或用临界耦合获得 CW-EPR。

光学窗口（可选）允许对整个有源谐振腔进行照射，从而进一步增强了多功能性。在 200 nm 至 5 µm 范围内，光学透明度优于 90%。

脉冲-ENDOR 谐振腔：EN 4118X-MD4

该谐振器是 E560D-P DICE 脉冲 ENDOR 附件的组成部分。它能在很大的频率范围内提供恒定的核自旋翻转角，从而大大简化了ENDOR信号的优化工作，促进了自动化多维实验的进行。EPR 性能与 ER 4118X-MD5 介质环谐振腔一样优越。

分环谐振腔：ER 4118X-MS5/3/2

分环谐振腔是为满足特殊的实验要求而设计的。它们能产生最高的 B₁，提供最大的带宽，对最微小的样品具有最高的灵敏度，具有最高的时间分辨率和最低的死时间。是以下用途的理想选择：

• 饱和恢复 EPR/ELDOR 与 CW 检测
• 光激发自旋的瞬态 Nutation 波谱
• ESEEM 信号的相干拉曼节拍 (CRB) 检测
• 带宽高达 1000 MHz的 DEER、DQC 和 ELDOR-NMR
• 高达 100 MHz 微波场强的 Nutation 谱图分析

三种 X 波段分环谐振腔 ER 4118X-MS5/3/2，最大取样距离分别为 5 mm、3 mm 和 2 mm。

Q 波段脉冲 EPR 和 ENDOR 谐振腔：EN 5107D2

该谐振器与 ELEXSYS SuperQ-FT 系统配合使用，可为 34 GHz 的脉冲多共振 EPR 实验提供理想工具。

L- 和 S 波段分割环谐振腔

高填充系数的概念对于低频 EPR 更为重要。因此，Flexline 设计已扩展到 L 波段和 S 波段。

ER 4118L-MS5 L 波段模块，配备 5 mm 样品通道

ER 4118S-MS5 S 波段模块，配备 5 mm 样品通道
