AutoCalibrate：波谱仪自动校准软件

亮点

精简工作流程

AutoCalibrate 帮助处理 NMR 谱仪日常维护和校准等琐碎工作

不再熬夜

全自动数据处理，有效节约准备报告的时间

有的放矢

查看每晚例行收集的数据，随时掌握解决谱仪常见问题的数据

下载AutoCalibrate

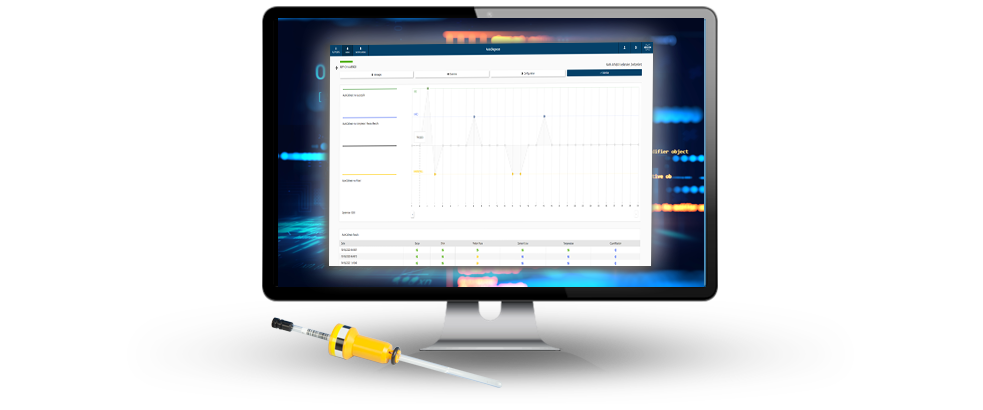

AutoCalibrate 自动校准

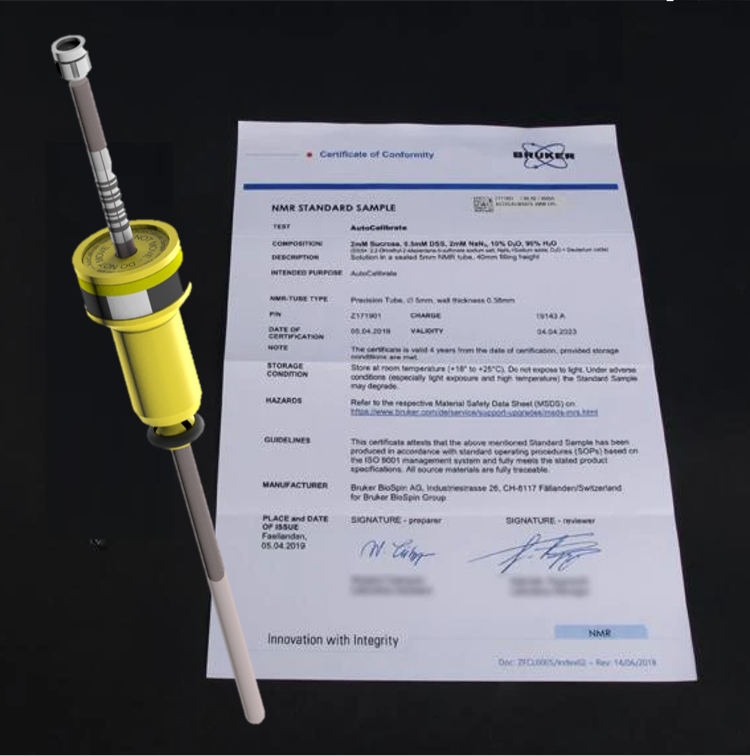

轻松设置AutoCalibrate 测试标样

自动化 NMR 谱仪校准

AutoCalibrate 监控几个关键参数，确保用户始终能生成出色的数据。这些参数确保用户从他们的实验中获得最好的信噪比，最少的伪影和最好的分辨率。AutoCalibrate 可以用于所有用户，无论他们运行的样品类型如何。被检查的参数是几乎所有 NMR 实验使用的全局参数。

脉冲长度: 经过优化的最佳信号，伪影极小
温度: 优化了稳定性，以减少伪影和匀场问题
3D 匀场: 创建一个日常基础匀场集（X、Y 和 Z 匀场），以优化分辨率，并减少用于常规匀场的时间（仅 Z 匀场）
量化：确保定量 NMR 的完整性，使用户对谱仪校准充满信心

优势

生成优秀 NMR 数据的关键要素

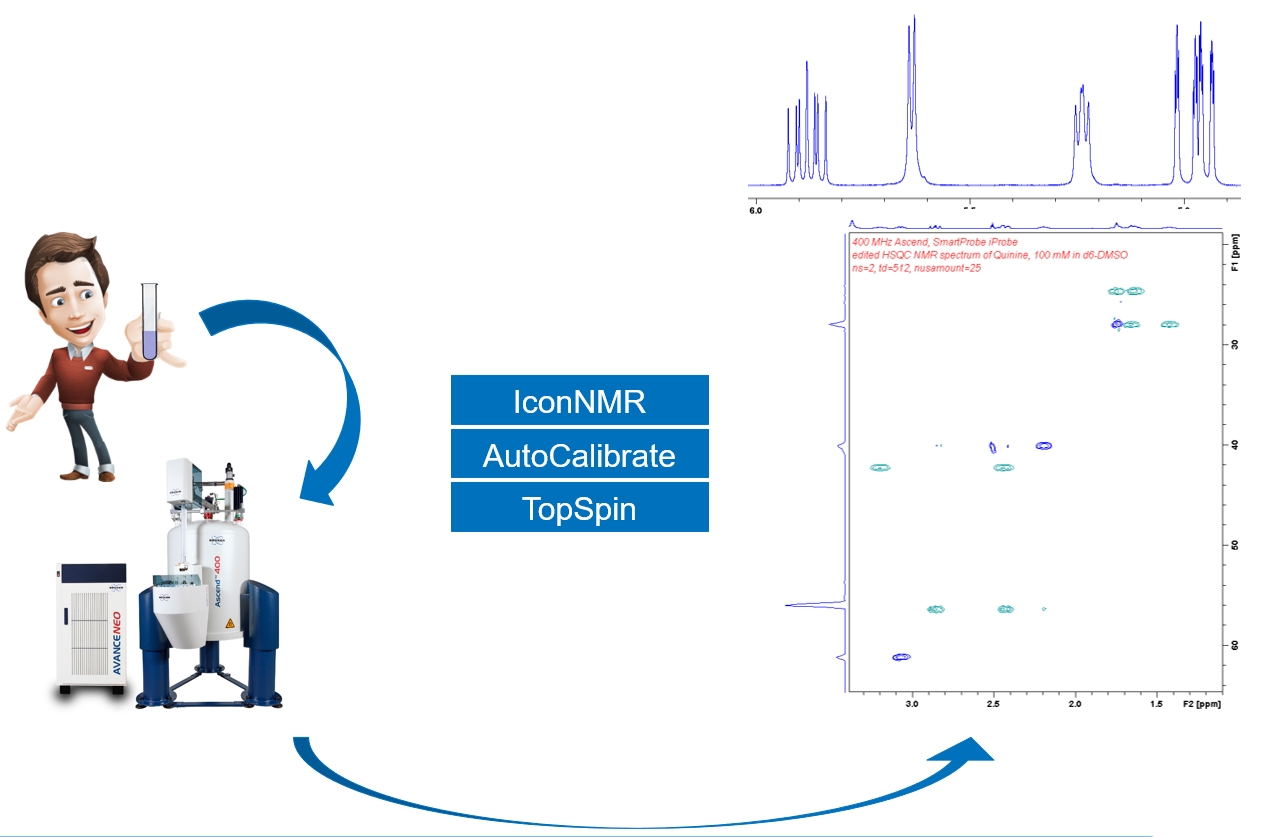

AutoCalibrate 的目的是确保所有用户都能生成出色的数据，无论使用 TopSpin 还是 IconNMR，无论他们是初学者还是波谱专家。

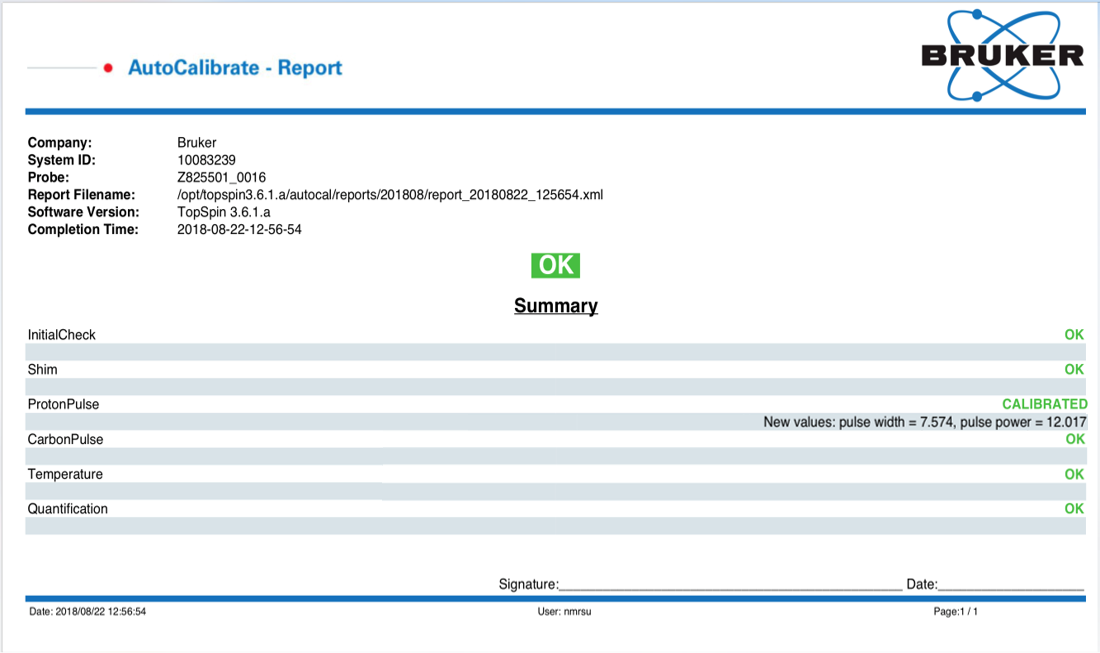

脉冲校准

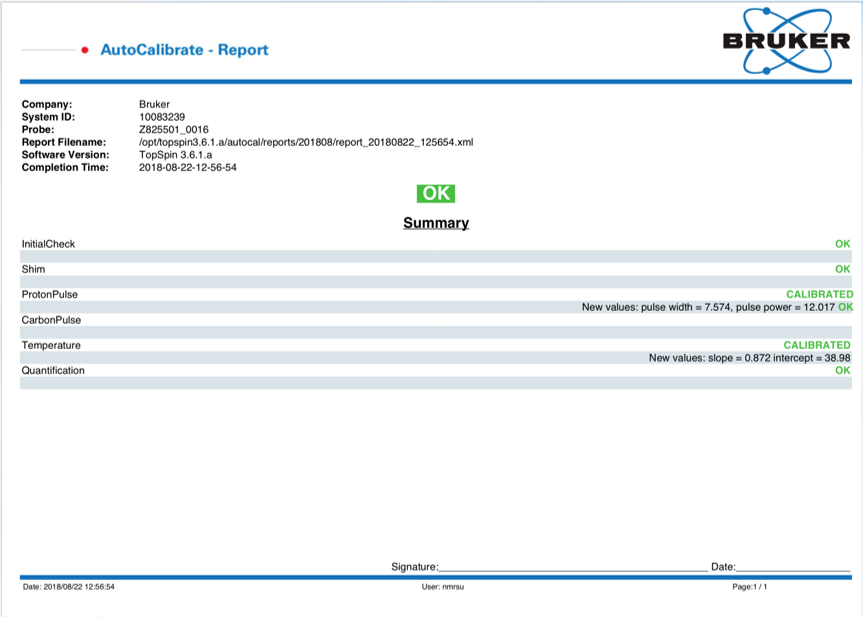

通过保持质子和碳脉冲长度，我们确保收集到的所有 NMR 数据的大部分都是以最高的信噪比和最少的伪影数量获得的。使用 AutoCalibrate 自动检查脉冲长度，更新脉冲表并以每日报告的形式生成更新信息。睡一觉，醒来就能看到校准后的脉冲，简单至极。

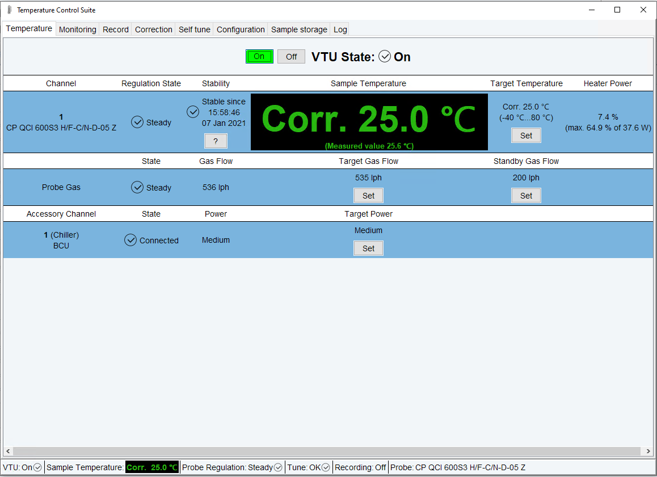

温度校准

保持恒定和准确的温度将确保稳定的化学位移和减少复杂谱图中的伪影。 AutoCalibrate 将设置适当的流速，校准加热器功率，并校正温度。

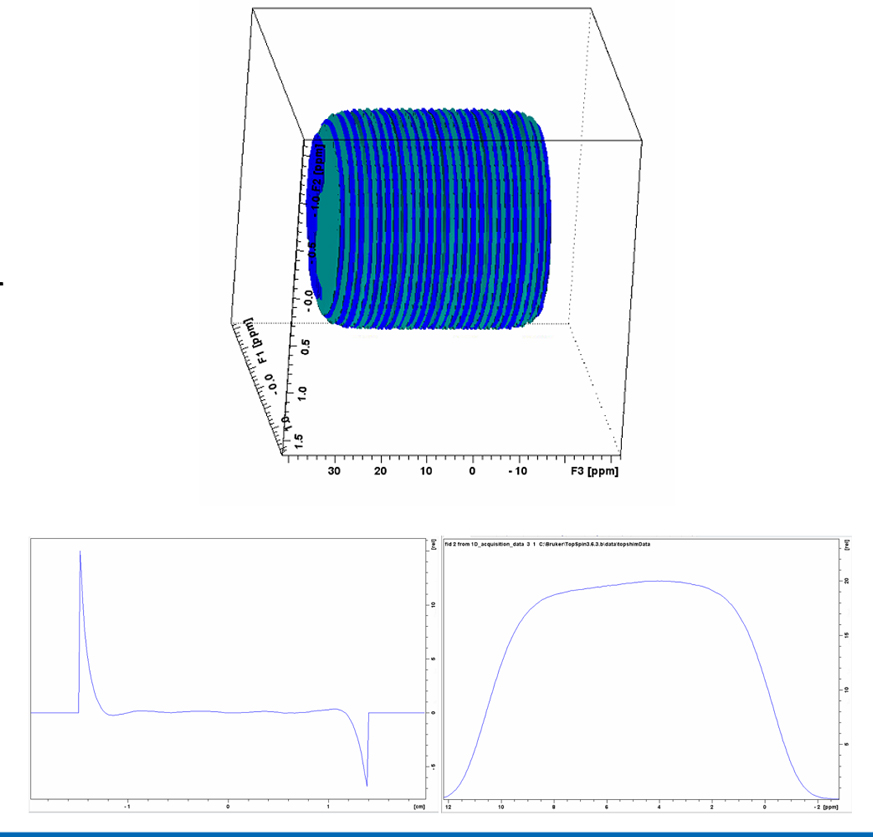

匀场校准

为AutoCalibrate 标样创建一个基础的3D 匀场图，可以更快、更准确地对用户的样品进行1D 匀场，并提供故障排除信息。

定量

AutoCalibrate 样品含有非常精确的 DSS 量，特别是 0.5mM。使用这种材料，我们可以测试定量 NMR 响应，并对其进行校准以确定准确性。

脉冲校准

范围

行为

Proton 90° Pulse

Using the water signal, AutoCalibrate executes a 5-point array to determine the optimal 360° pulse and compares with 360° pulse expected from Prosol table.

Deviation ≤5% = Nothing
Deviation >5% = Corrected Prosol table
Deviation ≥10% = Alert to user to manually check Prosol entry with proton sensitivity standard

Carbon 90° Pulse

Using the DSS 13C satellites AutoCalibrate executes a 3-point array to determine the optimal 90° pulse and compares with 90° pulse expected from Prosol table.

Deviation ≤20% = Nothing
Deviation >20% = Alert to user to manually check Prosol entry with carbon sensitivity standard

温度

Parameter

Behavior

Temperature 298K

AutoCalibrate turns on the chiller if present and attempts to get to 298K.
- If the system has trouble, it will move to 303K
- If the system STILL has trouble, it will move to 305K.
AutoCalibrate will measure the current VT gas flow and correct to value found in PICS for the current installed probe.
AutoCalibrate will then run self-tune and then re-lock the sample.
Lastly, AutoCalibrate will determine the temperature using the chemical shift of the DSS peak relative to the D2O lock frequency.

If measured temp deviates from 298K by >0.1K a new temperature correction curve is generated using measured start temp and then stat temp + 5K

匀场

Parameter

Behavior

3D shimming

AutoCalibrate will run a 3D shim. It will save good shim file after testing linewidth to be certain shimming was successful.

Criteria for linewidth of DSS signal ≤ 2Hz
TopShim maps will be stored for use in troubleshooting if needed
Z-offset correction determined for cryoprobes

定量NMR

Parameter

Behavior

qNMR test

AutoCalibrate will use the PROF1H parameter set to measure the concentration of DSS and ensure it is 0.5mM. This can then be used with ERETIC II routine and the PROF1H parameter set to measure the concentration of unknowns.
