微小物体成像探头 | 大内径探头 | 磁共振微成像

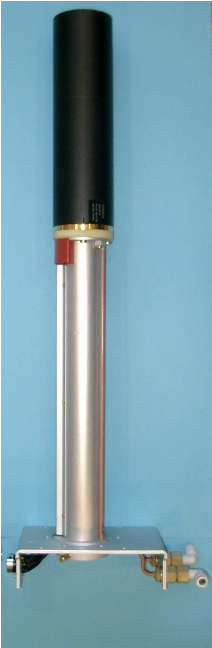

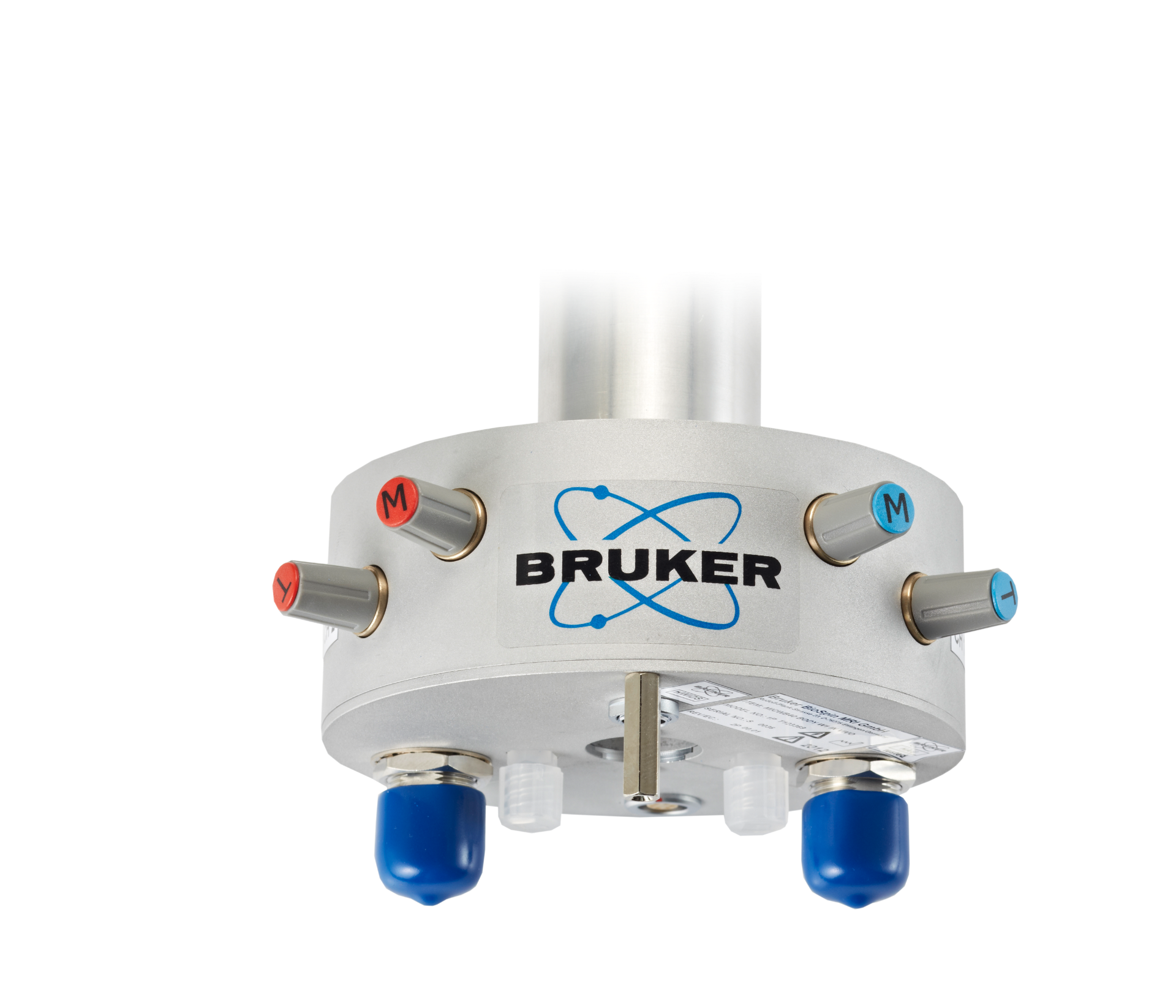

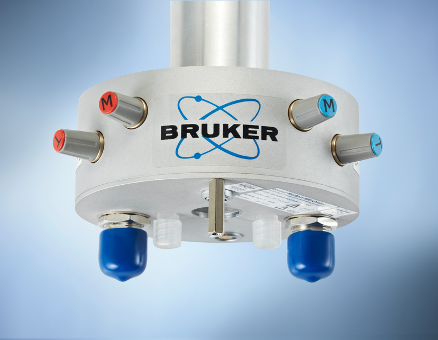

Micro2.5 / MicWB40 探头是成像各类小型物体的理想工具。MicWB40 射频探头配备可更换线圈，支持 1 - 30 mm 直径的样本。如有需要，可配备动物监测系统，以监测动物的生理参数（心电图、呼吸、体温），并提供用于吸入性麻醉的气体连接接口和面罩。针对不同类型的线圈，系统支持多种动物实验台和定位系统。可选配的 VT 套件可在 -20°C ~ +60°C 范围内控制样本温度。

Micro2.5 梯度系统可提供高达 1.5 T/m 的梯度强度，非常适合从小型体外样本到小鼠活体实验等大多数应用。

特点

宽腔探头，兼容标腔磁体
每轴梯度强度高达 1.5 T/m，水冷式
动物支撑系统（触发单元、麻醉系统）
可更换的射频线圈，MicWB40 系列
- 2.5 mm 螺线管
- 5-30 mm 单调谐线圈，部分为环形极化
- 5-30 mm 双调谐线圈

表面线圈
可选的可变温度控制（兼容 BSVT、BCU 等）
提供适用于玻璃管或动物床的专用样品架

应用

MicWB40 探头是布鲁克功能最全面的探头，不仅为样品提供了宽敞的空间（30 mm），还具备高梯度强度以实现高分辨率成像。它是布鲁克磁共振微成像领域的得力工具，适用于从材料到活体样本的各类样品。

技术参数

MicWB40
腔体	宽腔/标腔
1H 频率范围	300 – 800 MHz
射频通道	两个独立通道
要求	磁共振微成像附件
梯度	Micro2.5
方向	xyz
各方向的梯度强度	1.5 T/m
ID/OD	40/72 mm
上升时间 (5-95%), 0-60A,120V	< 100 µs
冷却方式	水冷
测试最大电流	60 A
是否可拆卸	是
可更换射频线圈
检测	单调谐、双调谐或正交
典型原子核	¹H, ²H, ¹³C, ¹⁹F, ³¹P,....
标准样品温度范围 (5 mm)	-20 – 60°C
样品直径	1 – 30 mm

配件

2.5 mm 电磁线圈。由于 B1 方向的原因，样品必须水平放置

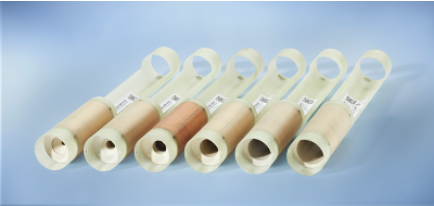

5–30 mm 体积线圈（以5 mm为增量）。样本需手动放入射频线圈中。最大 15 mm 的单调谐线圈为线性线圈，而 20–30 mm 的线圈为圆极化线圈（需配备四相合成器或控制台具备两个收发通道）。双调谐线圈（5–30 mm）均为线性线圈。随附相应直径的样本支架

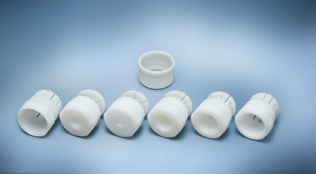

表面线圈（10、15、20 毫米）可调谐至单一频率，此时需将样本直接放置在线圈上，通常用于活体实验。线圈随附动物固定装置

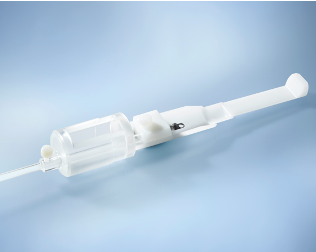

动物固定附件
动物监测单元
