DIFRACCIÓN DE RAYOS X (XRD)

D6 PHASER

La primera plataforma de sobremesa mundial para difracción de rayos X en geometrías de reflexión y transmisión, análisis de capas delgadas mediante difracción de incidencia rasante y reflectometría y análisis de estrés y texturas.

XRD de Sobremesa Todo-en-Uno

Es todo lo que usted necesita

Una plataforma completa de analizador XRD de sobremesa

Potente
Hasta 1200W
El sistema más potente del mercado
Versátil
3 / 8 / 9
3 generadores y detectores, 8 plataformas y 9 aplicaciones que ofrecen oportunidades ilimitadas.
Accesible

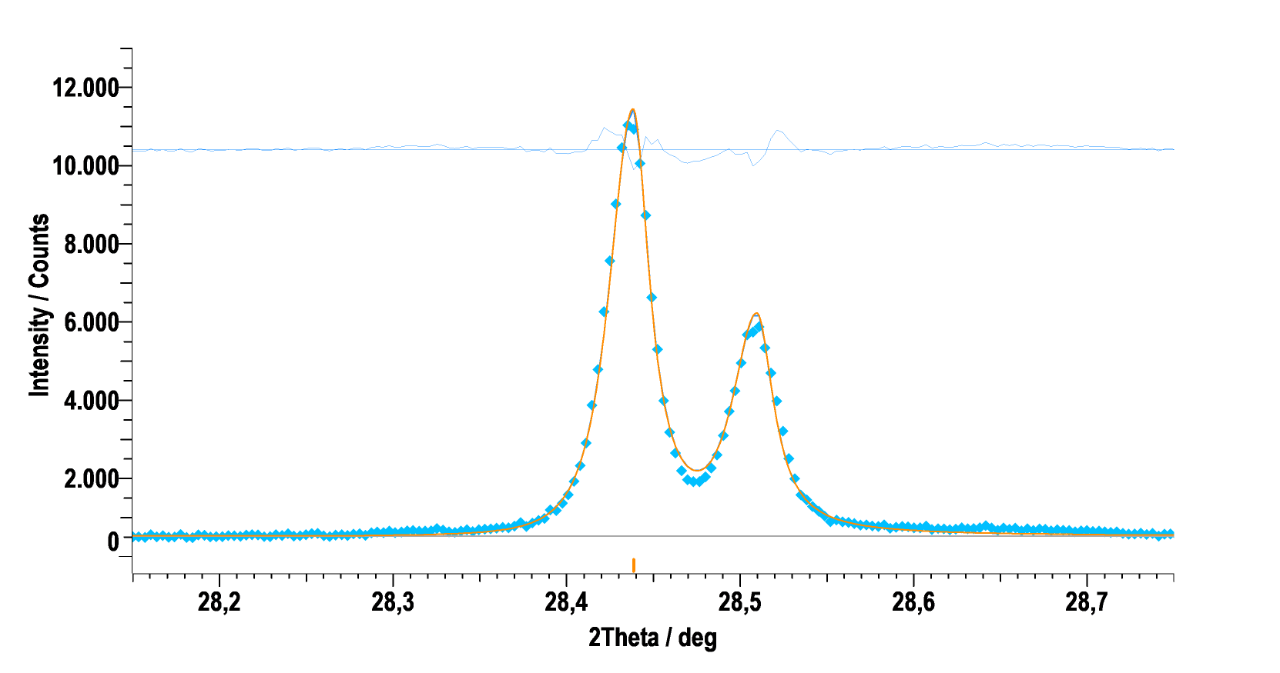

Los mejores datos, por diseño
Optimización Dinámica del Haz (DBO) para la mejor intensidad y precisión garantizada 0,01º de las posiciones de pico, incluso con intercambio de plataformas.
D6 PHASER Configurator
Build your own

XRD ha cambiado

D6 PHASER AUTOLOADER



La difracción de rayos X (XRD) desempeña un papel fundamental en el control de procesos de materiales que van desde el cemento utilizado para construir infraestructuras clave hasta los nanomateriales que impulsan la tecnología de las baterías. La automatización de esta tecnología clave es esencial para obtener una preparación consistente de las muestras, un funcionamiento consistente del sistema y una determinación consistente de los resultados. Nos complace presentar el nuevo miembro de la familia de soluciones analíticas automatizadas de Bruker, el D6 PHASER AUTOLOADER.

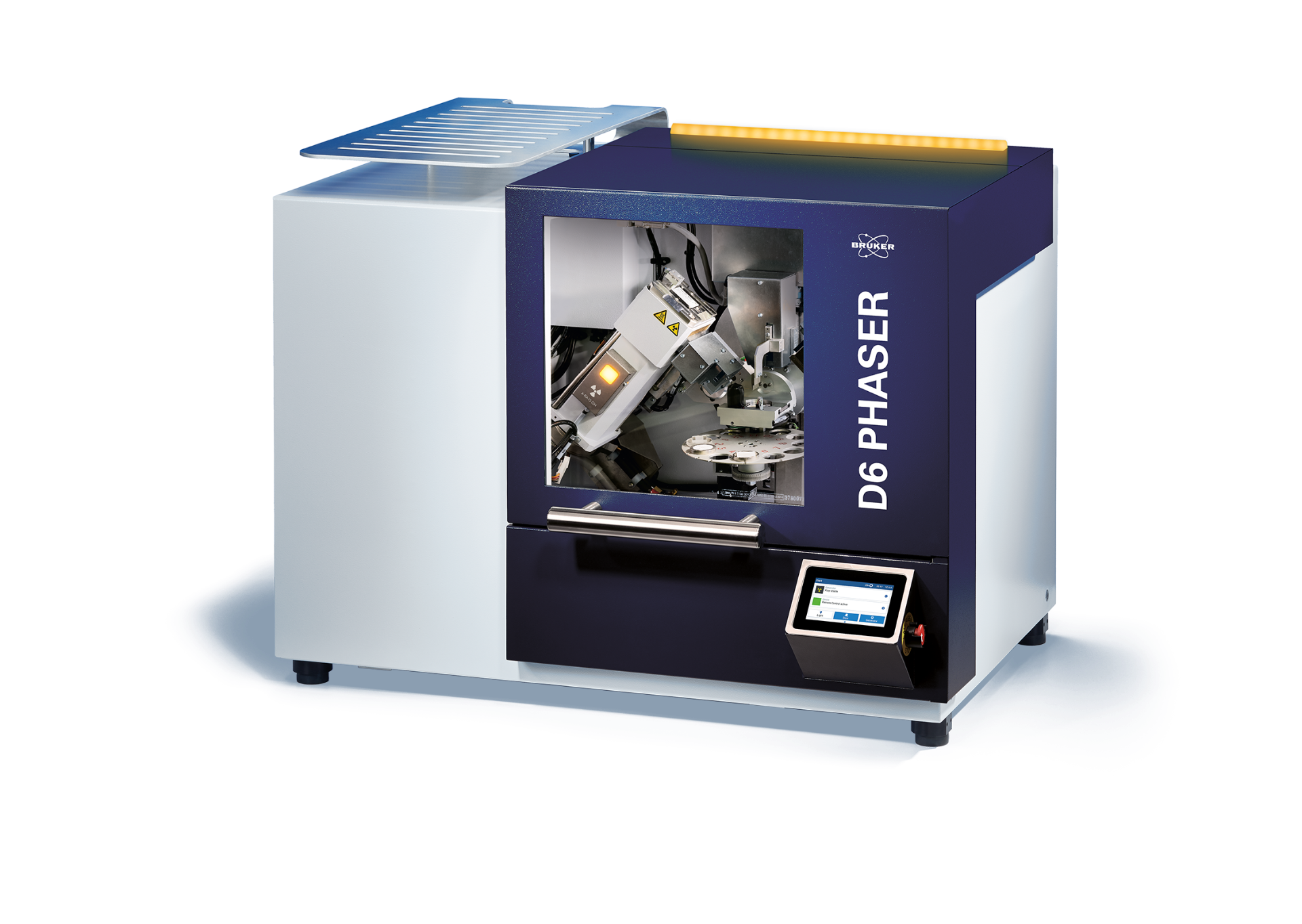

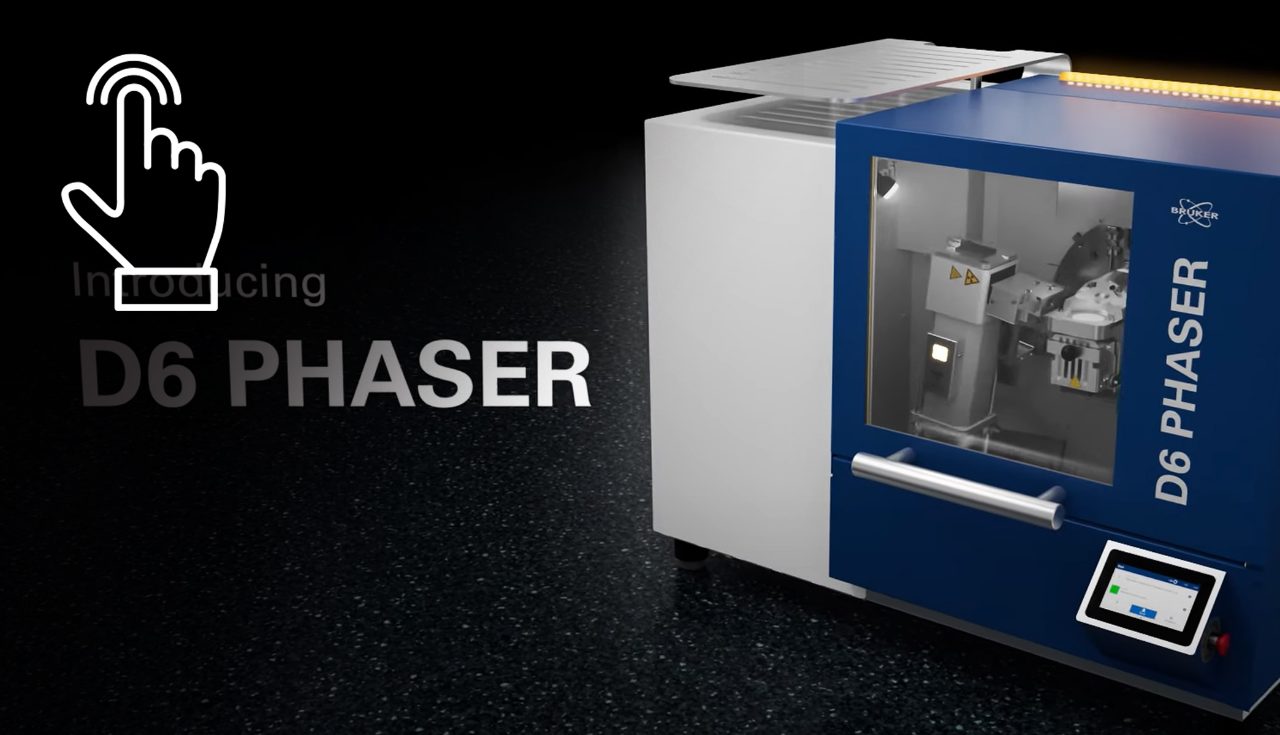

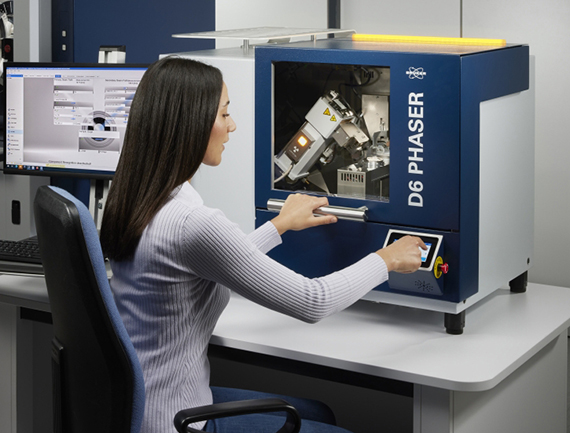

Introducción al D6 PHASER: XRD para todos, en todas partes y para todo

Con la plataforma de XRD de sobremesa D6 PHASER, el todo es mayor que la suma de sus partes. Vea cómo los componentes del D6 PHASER se combinan para ofrecerle flexibilidad en los métodos analíticos.

Aplicaciones del PHASER D6: Potente. Versátil. Accesible.

La plataforma D6 PHASER, que admite una amplia gama de aplicaciones para el análisis de polvos, graneles y películas finas, está siempre a punto y puede incorporar nuevos accesorios para satisfacer las cambiantes necesidades analíticas y los nuevos estudios científicos.

Una nueva clase de Difractómetros de Rayos X

El D6 PHASER es la base de un nuevo mundo de soluciones XRD con un tamaño compacto y una flexibilidad incomparable.”

Frank Burgaezy, Presidente de Bruker AXS

Desde hace más de 60 años Bruker ha creado instrumentos analíticos innovadores para el apoyo a la comunidad científica, así como para usuarios industriales. Nuestras soluciones analíticas representan tecnología punta y el mayor rendimiento. Si bien proporcionamos la mejor tecnología a los científicos de todo el mundo, en las últimas décadas hemos estado más y más centrados en hacer que los últimos métodos analíticos sean también accesibles para un grupo más amplio de usuarios.

A la vanguardia de este esfuerzo por la accesibilidad están nuestros equipos de sobremesa. Aunque vienen con un factor de forma más pequeño que nuestros emblemáticos sistemas de gran tamaño, comparten con ellos el mismo DNA analítico instrumental incluyendo el enfoque en la calidad de datos, su diseño robusto de hardware y proporcionar resultados confiables.

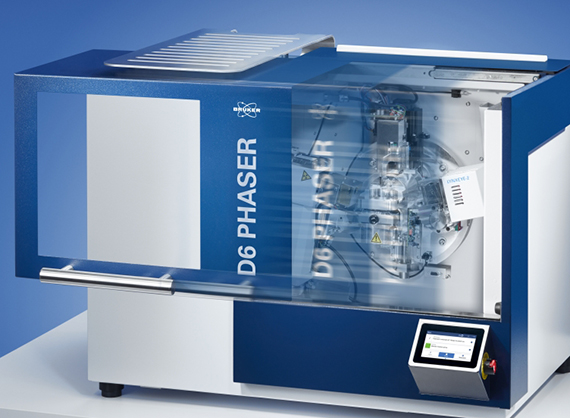

El D6 PHASER es una innovadora plataforma XRD de sobremesa que combina operatividad y flexibilidad. A diferencia de los tradicionales equipos de sobremesa, ofrece avanzados métodos analíticos más allá de la difracción de polvo. Con su amplia gama de aplicaciones, el D6 PHASER abre nuevos mercados y comunidades de XRD. Descargue el folleto para saber más.

Potente

La combinación de la fuente de energía de rayos X más potente del mercado, el pequeño radio del goniómetro, la probada familia de detectores LYNXEYE y la óptica haz hecha a medida hacen que supere a muchos equipos grandes de suelo.

  • Hasta 1.2 kW con enfriador interno.
  • Goniómetro probado a lo largo del tiempo

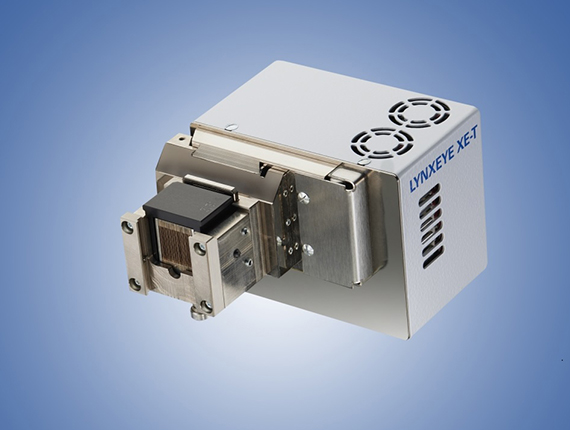

  • Detector con Discriminación de Energías LYNXEYE XE-T
  • Ópticas de haz motorizadas opcionalmente.

Versátil

“El diseño de la plataforma del D6 PHASER nos permite impulsar continuamente la XRD de sobremesa más allá de la difracción de polvo estándar”

Karsten Knorr, Global Product Manager, D6 PHASER

Una de las características distintivas del D6 PHASER es la capacidad de adaptar el sistema a una multitud de tipos de medidas más allá de la difracción de polvo básica, convirtiéndola en una plataforma verdaderamente universal para cada experimento.

  • Reflexión y Transmisión
  • Difracción No Ambiente
  • GID, XRR, Estrés, Texturas

El AUTOLOADER permite la carga externa sin tener que abrir el instrumento. Además, los anillos de muestras pueden cargarse y descargarse automáticamente mediante una interfaz de cinta transportadora.

Accesible

No se requiere ningún training. Los usuarios son guiados a través de los métodos analíticos de una manera intuitiva basada en nuestro software “fácil-de-usar” y nuestro amplio conocimiento de los métodos analíticos XRD, mientras cuentan con la ayuda de accesorios automatizados asequibles.

  • Optimización Dinámica del Haz
  • Operación con pantalla táctil
  •  Intercambio de ópticas y plataformas

D6 PHASER Beneficios

Siempre Óptimo

Para asegurar que el D6 puede manejar una amplia variedad de muestras y experimentos, no solamente hemos diseñado múltiples plataformas y ópticas si no también un interfaz completamente nuevo para su conectividad mecánica y eléctrica. Esto hace que sea muy fácil para los usuarios el añadir o intercambiar plataformas por su cuenta, proporcionando el D6 PHASER la habilidad de adaptarse a multitud de tipos de medidas más allá de la difracción de polvo básica.

  • Monturas mecánicas con interfaz de alta precisión
  • Electrónica de control distribuida con conectores eléctricos preinstalados
  •  Intercambios guiados por el software DaVinci.
  • Precisión de alineamiento garantizada ±0.01º 2Ɵ una vez referenciado.

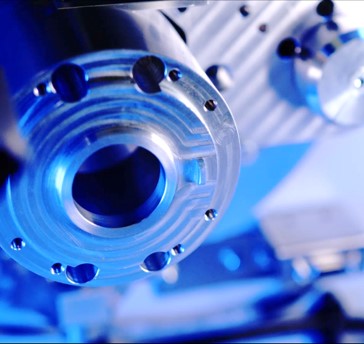

Interfaces mecánicas de precisión y conexiones eléctricas convenientemente ubicadas
La solución 2D adecuada para su tarea

Las soluciones tradicionales XRD de 2D utilizan un spot muy pequeño sobre la muestra con un detector muy grande. Esto funciona bien para equipos grandes donde hay espacio disponible. En uno de sobremesa, XRD 2D se utiliza para evaluar el estado morfológico de la muestra para obtener información sobre la preparación de la muestra y asociar reflexiones en la identificación de fases. El D6 PHASER es capaz de realizar dos formas de difracción 2D. PHI 1D y el BRAGG2D patentado utilizan el spot completo del haz en combinación con cualquier miembro de la familia de detectores LYNXEYE para crear una imagen de difracción 2D. Este modo está disponible en todos los D6 PHASER sin importar el detector, la rendija de divergencia, solución de dispersión de aire o plataforma.

  • Sin requisitos especiales: compatible con cualquier miembro de la familia de detectores LYNXYE
  • Escaneos rápidos de alta intensidad ya que se utiliza el haz completo
  • La gran área irradiada por el haz proporciona una evaluación adecuada de la calidad general de la preparación de muestras.
  • La misma información que está disponible utilizando detectores 2D tradicionales y tamaños de haz pequeños.

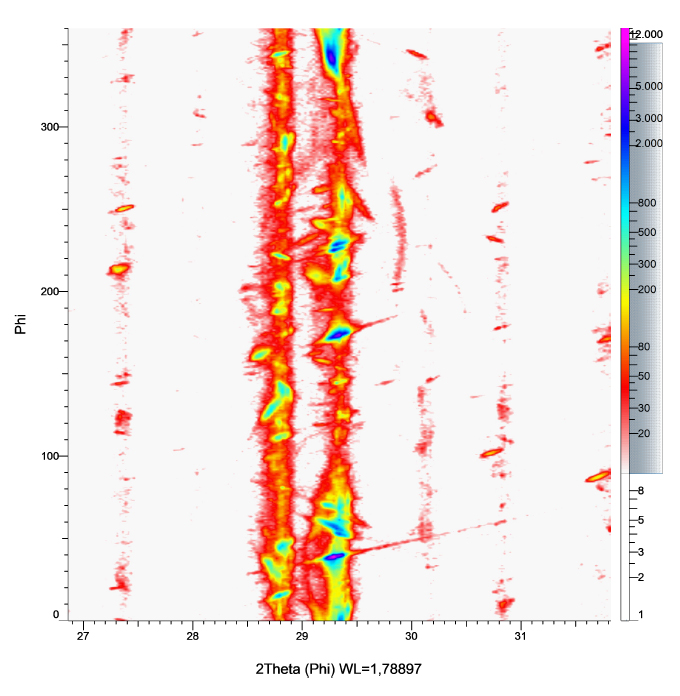

La muestra de grano grueso aún no está suficientemente preparada para una PXRD adecuada. Escaneo continuo rápido (5 min)

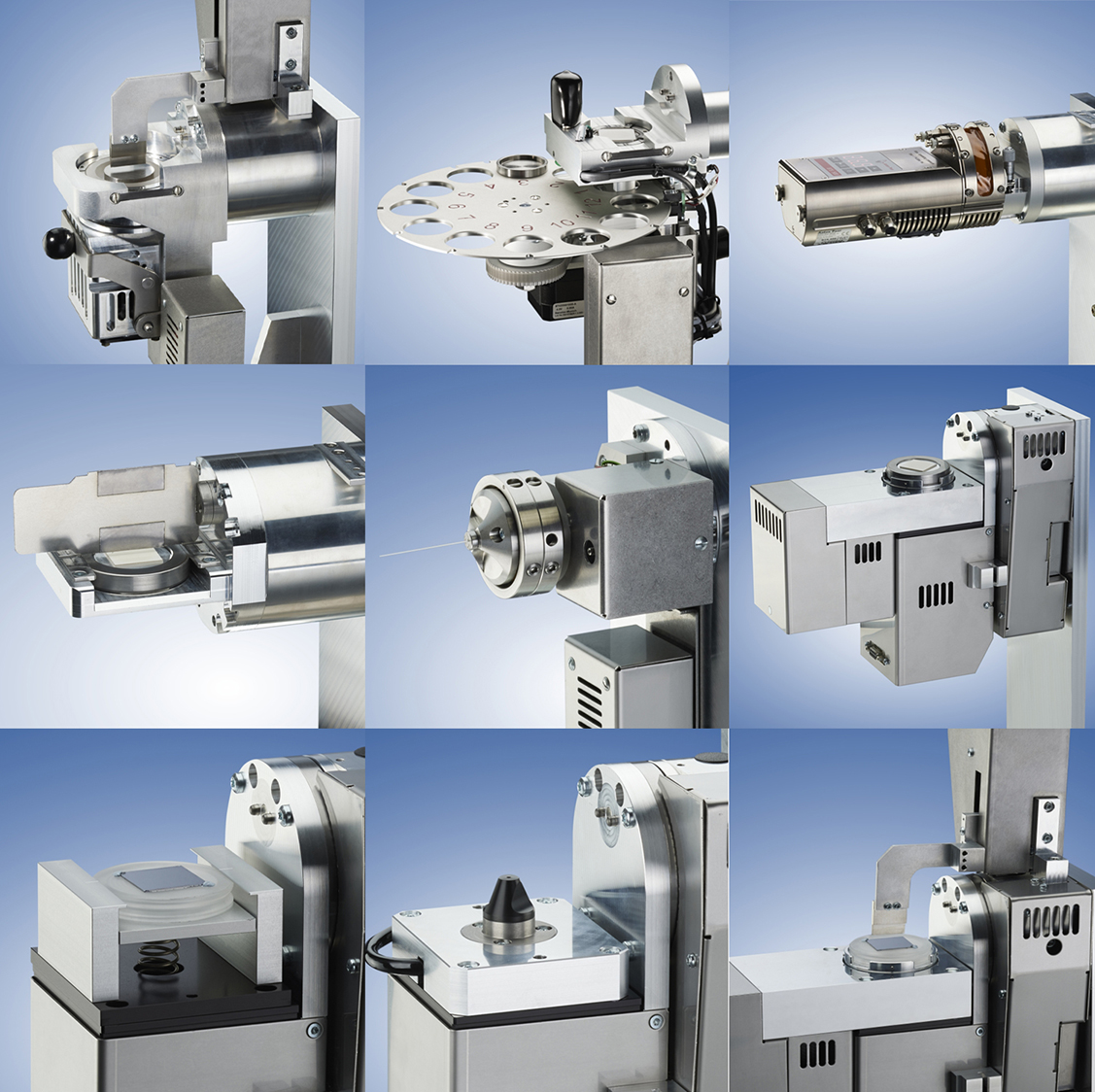

Mas que un instrumento, una plataforma experimental

El D6 PHASER es el difractómetro de rayos X de sobremesa más potente y versátil del mercado. El diseño de plataforma del D6 PHASER nos permite ampliar el concepto de sobremesa con más herramientas y accesorios durante muchos años. A medida que se descubren nuevas tecnologías, los sistemas troncales del D6 significan que podemos crear nuevos accesorios para ampliar el D6 PHASER.

  • De reflexión a transmisión, de placa plana a folios, de sólidos a películas delgadas, de condiciones estándar a no ambientales, una plataforma para cada experimento

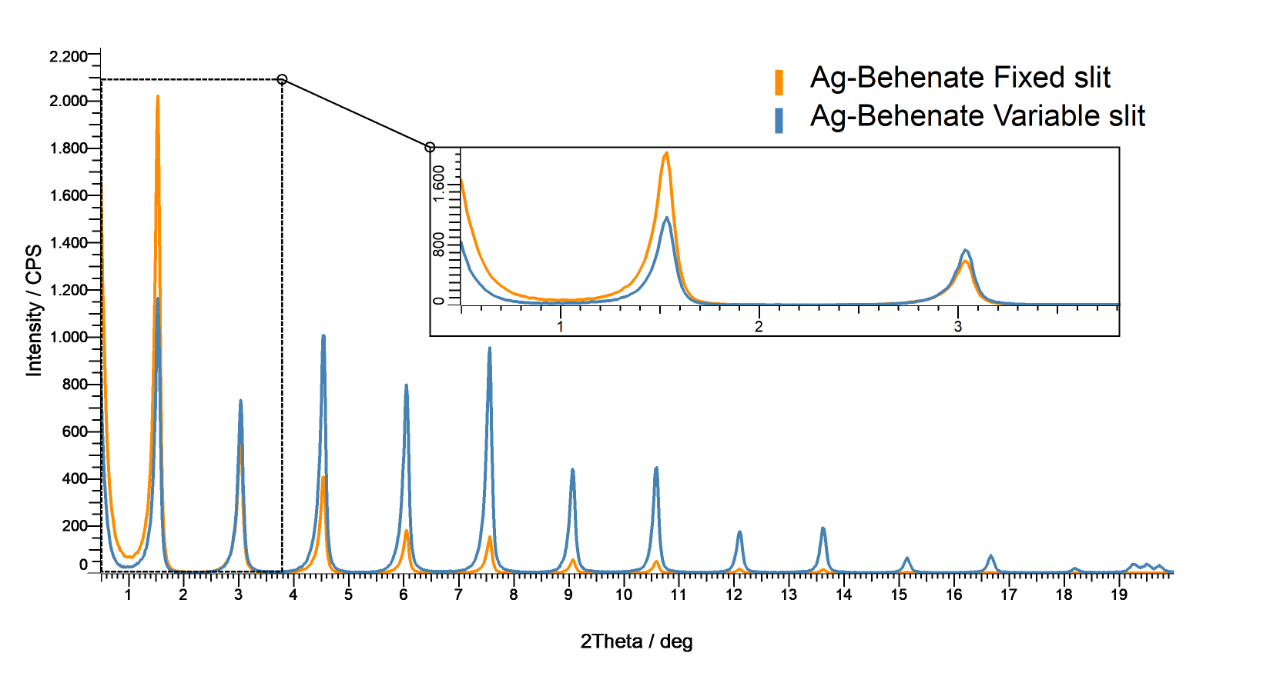

  • Optimizar el haz es más fácil que nunca con una gama de rendijas fijas y motorizadas, Sollers y pantallas de dispersión del aire.
D6 PHASER: una plataforma experimental
Auto-Validación para confiar en cada resultado

La guía completa y una interfaz amigable proporcionan confianza al usuario en los cambios de componentes para un uso óptimo del instrumento, de modo que el equipo pueda usarse al máximo.

  • Verificación de inicio: El instrumento muestra una cara de interrogación amarilla para indicar su estado de verificación desconocido al iniciarse.
  • Interfaz de pantalla táctil: el instrumento cuenta con una interfaz de pantalla táctil fácil de usar con un método dedicado de pulsar botón para iniciar el proceso de verificación.
  • Parámetros de evaluación: Durante la verificación, el instrumento evalúa la posición del pico, la intensidad relativa y la amplitud total a la mitad del máximo FWHM de cuatro picos en todo el rango de medida.
  • Generación de informes e íconos: el proceso de verificación genera un informe completo y un ícono que representa visualmente si el equipo está preparado.
  • Indicadores de estar preparado: un ícono de sonrisa verde indica que el sistema está listo para usar, mientras que un ícono de ceño rojo sugiere la necesidad de aplicar nuevos valores de referencia. Pulsando el botón Referenciar y Verificar facilitamos este proceso, y se generará una sonrisa verde una vez que se confirme que el eje del goniómetro está dentro de las especificaciones.

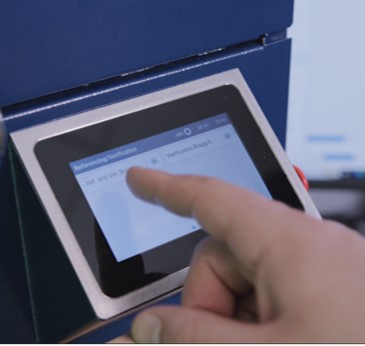

Calificación de desempeño a su alcance

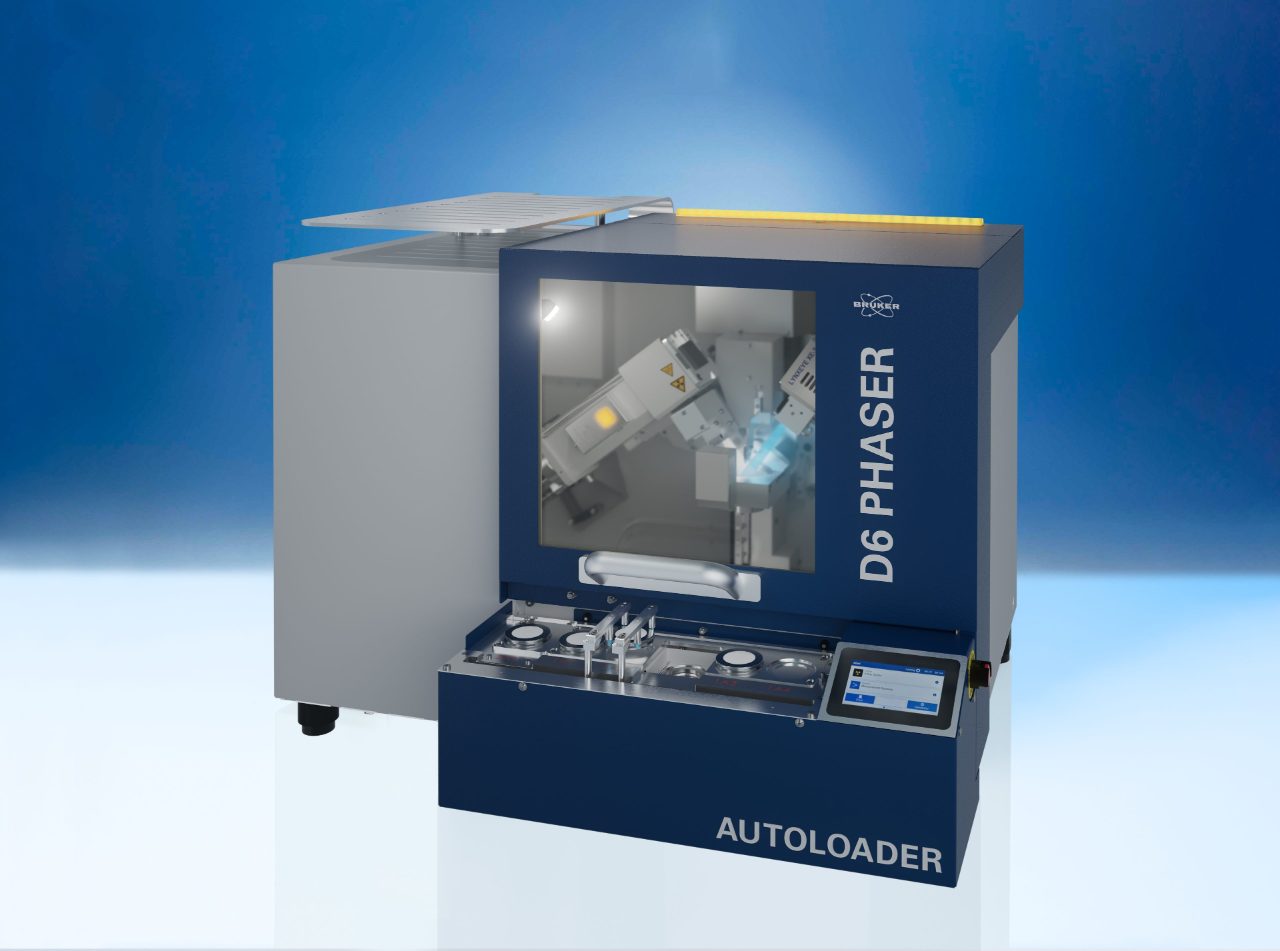

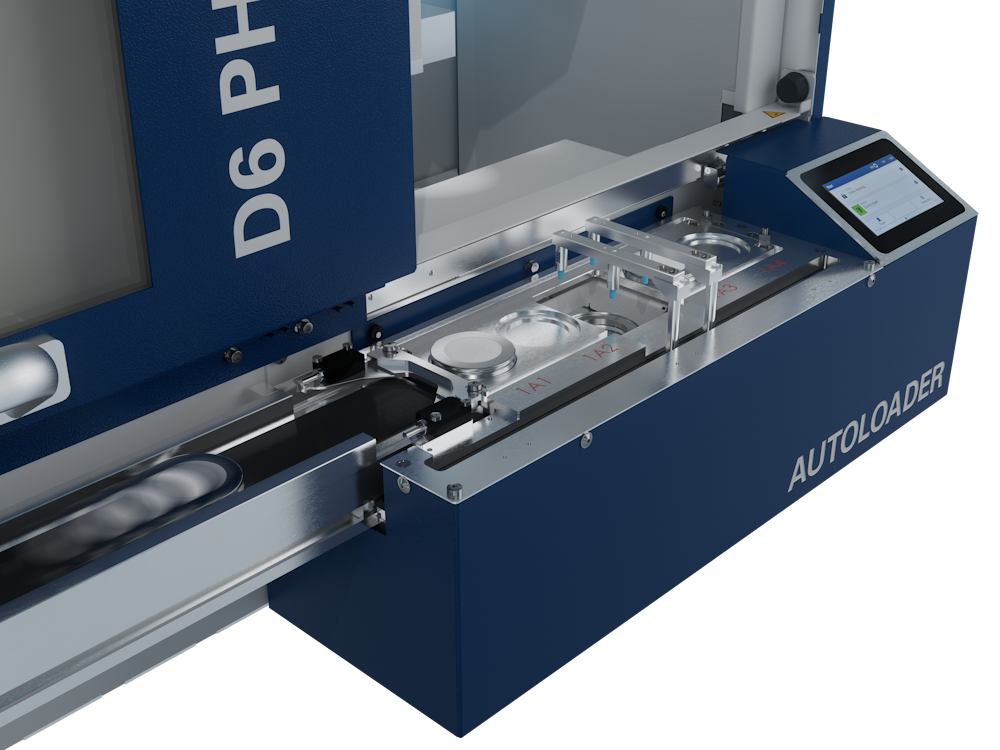

Difracción de polvos automatizada

Cuando se trata de difracción de rayos X, el D6 PHASER AUTOLOADER proporciona una solución de vanguardia para análisis que van desde la identificación positiva de materiales hasta la cuantificación de fases y estructuras. El acceso a estas mediciones rápidas y fiables es ideal para iniciativas de Big Data. La carga de la muestra, la medición, la descarga y la posterior evaluación de los datos pueden automatizarse por completo, por lo que el sistema es independiente del operador.

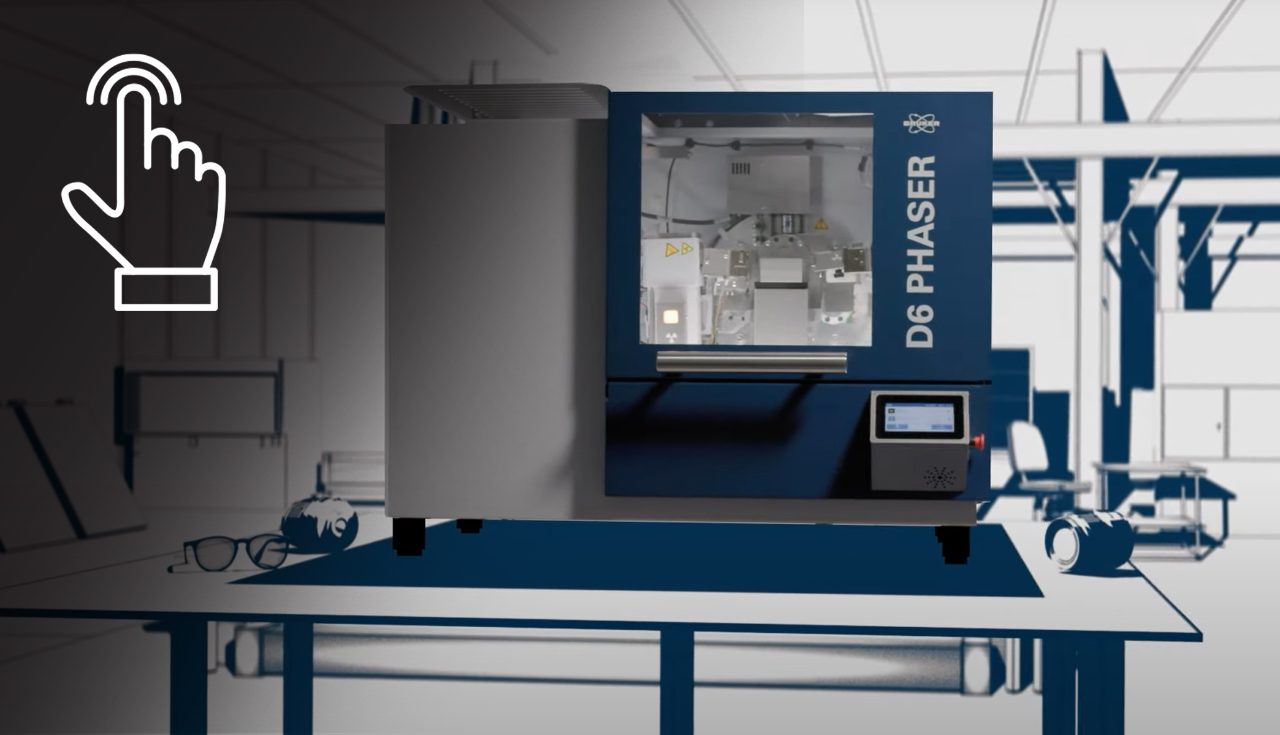

Aplicaciones del D6 PHASER

XRD para todos

XRD es única en su sensibilidad a la forma fundamental, no solamente a la identidad elemental de un material. A medida que instrumentos como el D6 PHASER se encuentran disponibles, se ha observado una adopción más amplia de la técnica en todos los mercados y disciplinas científicas. Obtener resultados de XRD confiables y de alta calidad ya no requiere años de experiencia en la técnica, lo que permite a los usuarios concentrarse en su área analítica.

XRD para todo

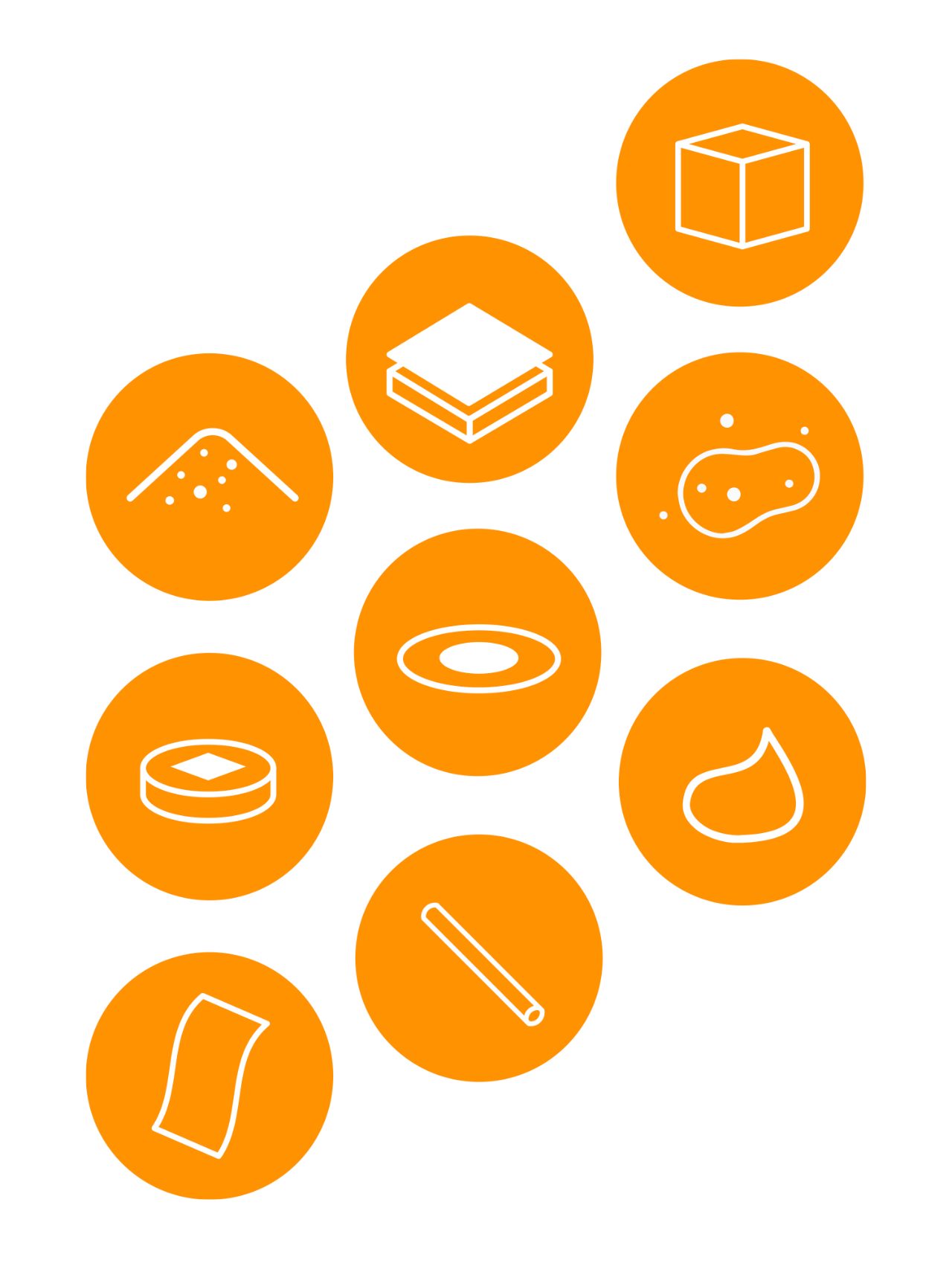

No importa la forma de la muestra, el D6 PHASER puede equiparse para medirla. Desde medidas de transmisión entre foliares o en capilares, hasta muestras metalúrgicas montadas o sólidas, pasando por láminas delgadas y recubrimientos. Los portamuestras y los accesorios de las plataformas son ambos asequibles y fáciles de instalar, lo que reduce la barrera para la adaptación a cualquier nuevo tipo de muestra.

XRD en cualquier lugar

En el pasado, las soluciones de sobremesa estaban limitadas por su tamaño. La potencia, la versatilidad y la accesibilidad limitaban los tipos de medidas que se podían realizar con la difracción clásica de polvo o funciones "avanzadas" limitadas. El D6 PHASER fue diseñado para realizar una amplia variedad de medidas mientras produce resultados sin concesiones.

D6 PHASER Especificaciones

  Especificaciones Beneficios
Goniómetro Theta / Theta
La muestra siempre está horizontal y no puede caerse durante la medida

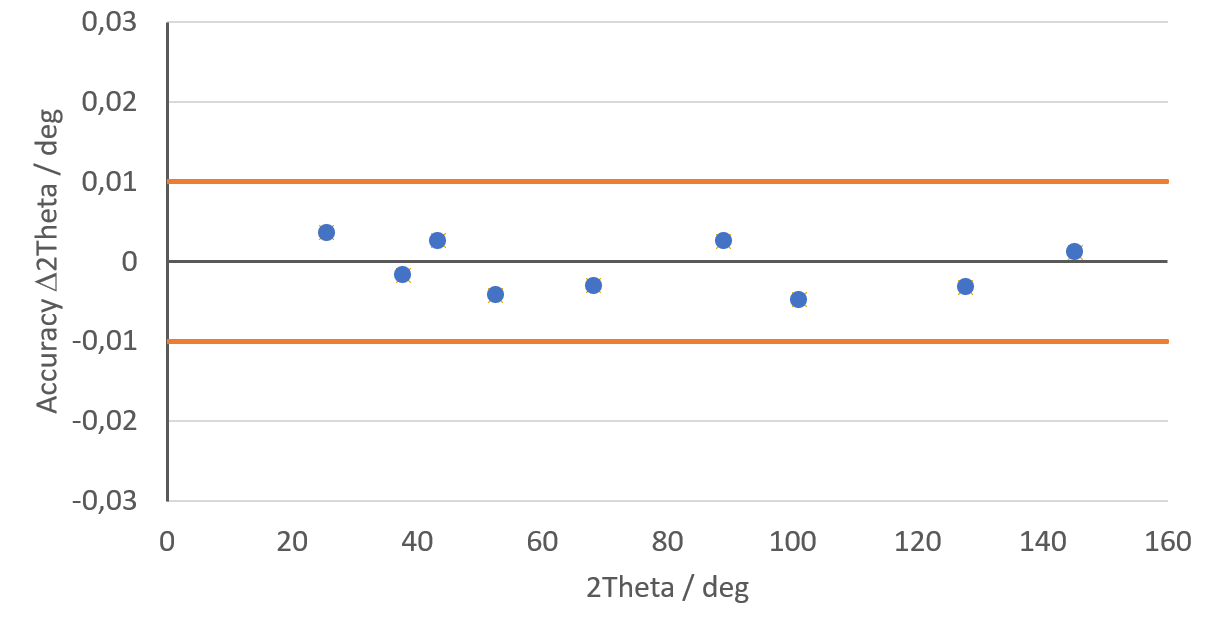

Precisión Angular

Precisión de alineamiento garantizada entre ±0.01º 2Ɵ

Traceable con la muestra de corindón de referencia incluida.

Generador

40 kV

30 kV

600 W o 1,200 W

540W opcional, registro simplificado para países con la excepción regulada de 30kV

 Enfriamiento

Interno

Externo

Para todas las versiones de generador, no se necesita suministro de agua

Opcionalmente disponible

Detectores

SSD160-2

LYNXEYE-2

LYNXEYE XE-T

(*) Garantía del detector

Detector de láminas de Si con 160 canales

Detector Ultra-rápido 1D (*)

Detector de energias dispersivas 1D ultra sensible (*)

Absolutamente sin fallos, ninguna lámina muerta

Platformas de Plataforma Fija Para reflexión y transmisión entre foliares, sin rotación de muestra
Individual Rotatoria o 12 posiciones la mejor estadística de muestreo, alto rendimiento
BTS 150/500 Cámaras de Temperatura para difracción de polvo
Plataforma de Capilares Para medidas de transmisión con rotación para un mejor muestreo.
Plataforma Universal Movimientos Omega/z con accesorios opcionales para análisis GID/XRR y de Estrés/Textura
AUTOLOADER Cambiador de muestras externo automatizado con hasta 5 posiciones de almacén, posición de carga manual, giro con función de precarga y platina giratoria para muestras de 51,5 mm o 40 mm de diámetro. Una de las posiciones del cargador puede intercambiarse por una conexión de cinta para cintas transportadoras (de hasta 96 mm de ancho).
Especificaciones Eléctricas

110 - 240 VAC,

200 – 240 VAC

47 - 63 Hz

Potencia de generador de hasta 600W

Para generador de Rayos X de 1200W

Soportado por cualquier enchufe eléctrico de pared

Operación

PC Externo

Panel Táctil Integrado

Windows 11, 64 bit

Para operación básica del equipo, resolución de problemas y medidas y evaluaciones pulsando simplemente un botón.

Dimensiones

H W D

Peso

Tamaño pequeño 70x88,5x67,7 cm

Hasta 160 Kg (dependiendo de la configuración)

Seguridad

Conformidad CE

Seguridad radiológica

Directiva sobre máquinas 2006/42/CE, directiva 2014/30/UE sobre compatibilidad electromagnética

Directiva 2013/59/EURATOM, circuito de seguridad para cumplir la norma EN ISO 13849-1:2015

Plan. Medida. Analice con el software DIFFRAC.SUITE

Nuestras soluciones de software de difracción de rayos X están centradas en el Plan. Medida. Analizar. concepto, proporcionando a los usuarios una experiencia fluida e intuitiva. Aprovechamos nuestro amplio conocimiento de los métodos analíticos XRD para guiar a los usuarios a través del proceso analítico.

El paquete de software DIFFRAC.SUITE, con todas las funciones y sin concesiones, proporciona una creación más sencilla de métodos de medida y los más potentes y precisos resultados analíticos.

El CENTRO DE MEDIDA DIFFRAC.SUITE, DIFFRAC.EVA para evaluación general de datos y la base de datos COD para identificación de fases son siempre incluidas junto con dos licencias para laboratorios industriales y 10 licencias para usuarios académicos.

Planificar una configuración

Los usuarios comienzan configurando los componentes apropiados para sus medidass usando DaVinci, una representación gráfica del instrumento. Nuestro software ofrece instrucciones claras y orientación para configurar el instrumento.

Planificación del Método con WIZARD

La herramienta WIZARD permite a los usuarios planificar archivos de métodos para medidas. Proporciona orientación paso a paso a través de plantillas interactivas, lo que permite a los usuarios definir varias medidas, incluidas funciones avanzadas como tamaño de paso variable, tiempo de conteo variable (VCT), perfiles de temperatura no ambientales, textura, estrés, difracción de incidencia rasante y reflectometría de rayos X.

Ejecución del Método desde el COMMANDER

El COMMANDER ofrece múltiples formas de ejecutar medidas en el D6 PHASER. La interfaz de medida inmediata proporciona control directo sobre el instrumento, incluida la potencia del generador, configuración de ejes y las condiciones de escaneo. La interfaz se ajusta dinámicamente según los componentes elegidos en DaVinci. Alternativamente, la interfaz JOB permite a los usuarios iniciar medidas utilizando archivos de métodos generados por el WIZARD. También está disponible una interfaz de pulsar botón para ejecutar archivos de métodos con un solo clic o interacción con la pantalla táctil.

Almacenamiento y Análisis

Las medidas se almacenan en la base de datos de resultados y se pueden guardar como archivos en ubicaciones específicas. Nuestro software proporciona rutinas de análisis automatizadas y una comprensiva plataforma de secuencias de comandos, que permite a los usuarios iniciar el análisis y almacenar los resultados directamente en la base de datos.

Acceso y Control

DIFFRAC.SUITE, junto con las aplicaciones de análisis, ofrece un acceso controlado a través de una base de datos de usuarios. Esto garantiza que las personas adecuadas tengan acceso a las funciones apropiadas. El software también es compatible con GxP y cumple con el protocolo 21 CFR Parte 11 para industrias reguladas.
