DIFFRACTION à rayons X (DRX)

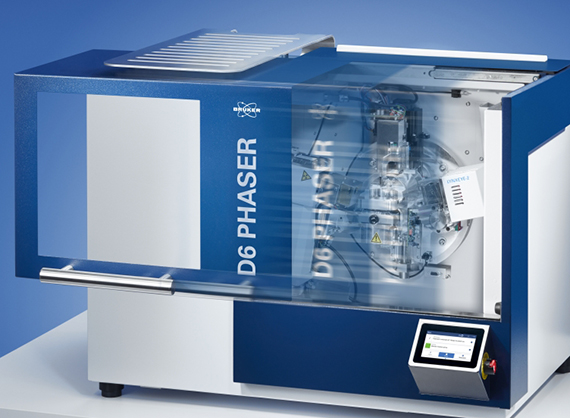

D6 PHASER

La première plate-forme de paillasse au monde pour la diffraction des rayons X sur poudre en géométrie de réflexion et de transmission, l'analyse de couches minces par diffraction en incidence rasante et réflectométrie, et l'analyse des contraintes et de la texture d'échantillons massifs.

DRX de paillasse tout-en-un

Tout ce dont vous avez besoin

Une plate-forme complète d'analyse XRD de paillasse

Puissant
Jusqu’à 1200 W
Le système le plus puissant du marché
Polyvalent
3 / 8 / 9
3 générateurs et détecteurs, 8 platines échantillon, 9 applications offrent des possibilités infinies.
Accessible

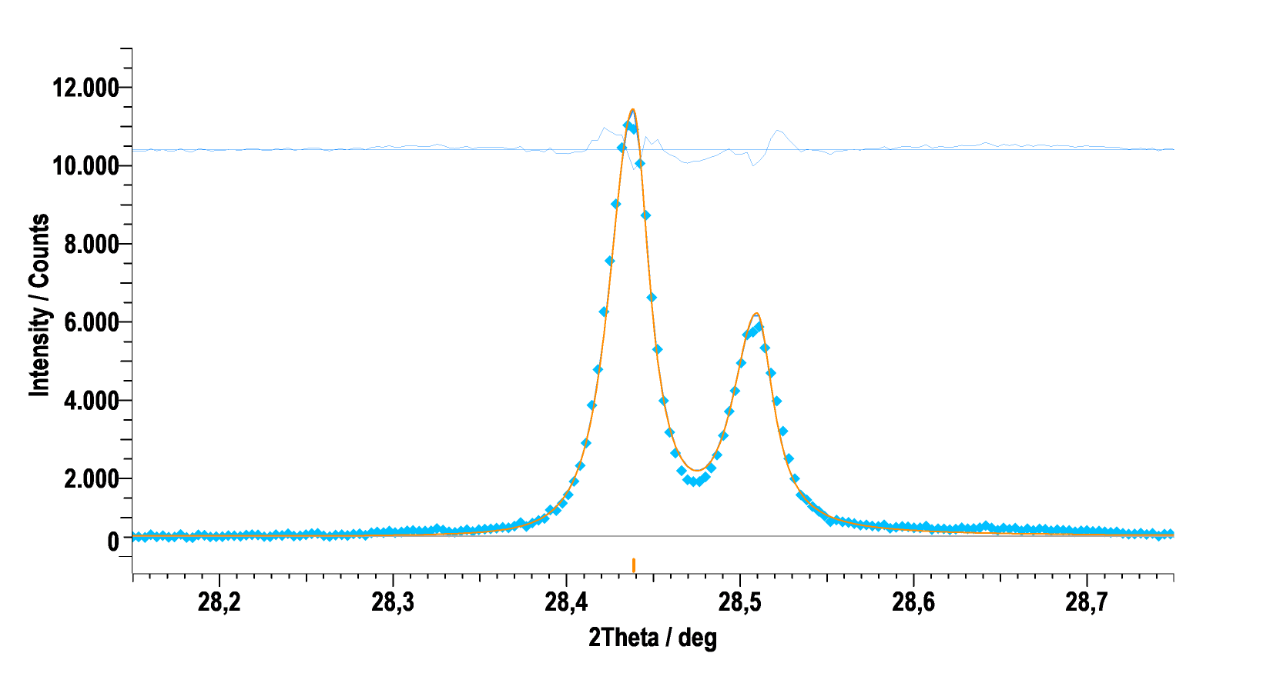

Les meilleures données par conception
Optimisation dynamique du faisceau (DBO) pour une meilleure intensité et une justesse garantie de 0,01° des positions des pics, même en cas de changement de platine.
D6 PHASER Configurator
Build your own

XRD a changé

D6 PHASER AUTOLOADER



La diffraction des rayons X (XRD) joue un rôle essentiel dans le contrôle des processus des matériaux, depuis le ciment utilisé pour la construction d'infrastructures clés jusqu'aux nanomatériaux utilisés dans la technologie des batteries. L'automatisation de cette technologie clé est essentielle pour obtenir une préparation cohérente des échantillons, un fonctionnement cohérent du système et une détermination cohérente des résultats. Nous sommes heureux de présenter le dernier membre de la famille des solutions analytiques automatisées de Bruker, le D6 PHASER AUTOLOADER.

Introduction au D6 PHASER : XRD pour tous, partout et pour tout

Avec la plateforme de XRD de paillasse D6 PHASER, le tout est plus grand que la somme de ses parties. Découvrez comment les composants du D6 PHASER se combinent pour vous offrir une flexibilité dans les méthodes d'analyse.

Applications du D6 PHASER : Puissant. Polyvalent. Accessible.

Prenant en charge une large gamme d'applications pour l'analyse des poudres, des produits en vrac et des couches minces, la plateforme du D6 PHASER est toujours à jour avec la possibilité d'incorporer de nouveaux accessoires pour répondre aux besoins analytiques changeants et aux nouvelles études scientifiques.

Une nouvelle classe de diffractomètres à rayons X

Le D6 PHASER est la base d'un nouveau monde de solutions DRX avec une taille compacte et une flexibilité sans pareil”.
Frank Burgaezy, Président, Bruker AXS

Depuis plus de 60 ans, Bruker crée des instruments analytiques innovants pour aider la communauté scientifique et les utilisateurs dans l'industrie. Nos solutions analytiques sont synonymes de technologie de pointe et de performances maximales. Alors que nous fournissons une technologie de pointe aux scientifiques du monde entier, au cours des dernières décennies, nous nous sommes de plus en plus attachés à rendre les méthodes analytiques les plus récentes accessibles à un groupe d'utilisateurs plus large.

Nos instruments de paillasse sont à la pointe de cet effort d'accessibilité. Bien qu'ils soient plus petits que nos emblématiques systèmes de grande taille, ils partagent avec eux le même ADN d'instrument analytique, notamment l'accent mis sur la qualité des données, la conception robuste du matériel et la fiabilité des résultats.

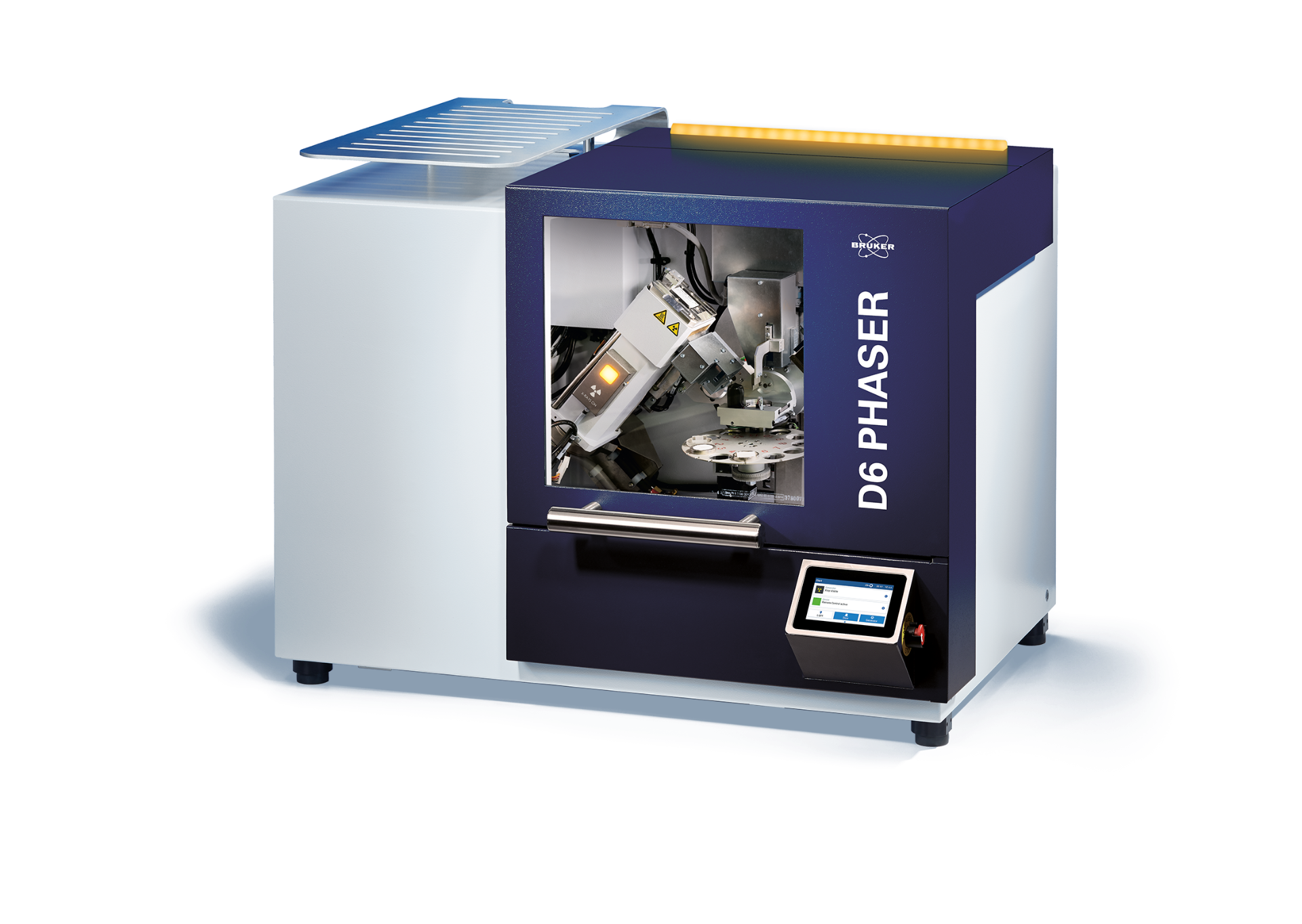

Le D6 PHASER est une plateforme de DRX de paillasse révolutionnaire qui allie opérabilité et flexibilité. Contrairement aux instruments de table traditionnels, il offre des méthodes analytiques avancées allant au-delà de la diffraction sur poudre. Grâce à son large éventail d'applications, le D6 PHASER ouvre de nouveaux marchés et de nouvelles communautés d'utilisateurs pour la DRX. Téléchargez la brochure pour en savoir plus.

Puissant

La combinaison de la puissance de source de rayons X la plus élevée du marché, d'un rayon de goniomètre réduit, de la famille de détecteurs LYNXEYE reconnue et d'une optique de faisceau sur mesure permet de surpasser les performances de nombreux systèmes au sol.

  • Jusqu'à 1,2 kW avec refroidissement interne
  • Goniomètre qui a fait ses preuves
  • Discrimination en énergie avec le détecteur LYNXEYE XE-T
  • Optique de faisceau motorisée en option

Polyvalent

"La conception de la plateforme du D6 PHASER nous permet de pousser continuellement la DRX de table au-delà de la diffraction sur poudre standard." Karsten Knorr, Global Product Manager, D6 PHASER

L'une des caractéristiques principales du D6 PHASER est la capacité d'adapter le système à une multitude de types de mesures au-delà de la diffraction de base sur poudre, ce qui en fait une base véritablement universelle pour chaque expérience.

  • Réflexion et transmission
  • Diffraction non ambiante
  • Diffraction en incidence rasante, réflectométrie, contraintes, texture

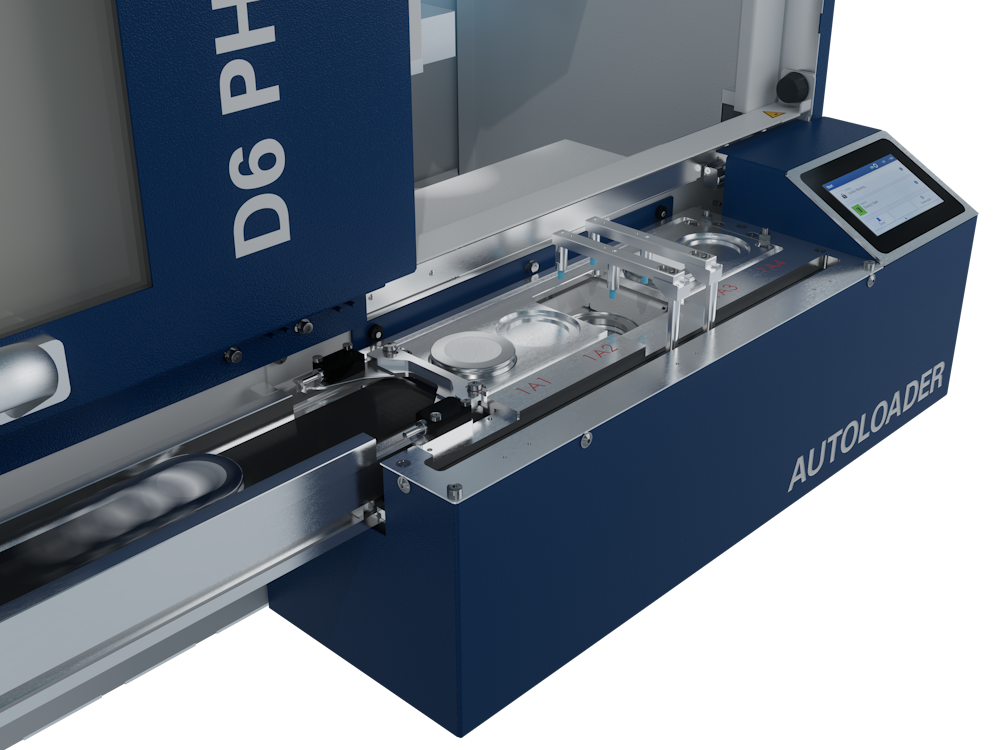

L'AUTOLOADER permet le chargement externe sans avoir à ouvrir l'instrument. En outre, les anneaux d'échantillonnage peuvent être chargés et déchargés automatiquement par l'intermédiaire d'une interface de bande transporteuse.

Accessible

Aucune formation n'est nécessaire. Les utilisateurs sont guidés dans les méthodes d'analyse de manière intuitive grâce à notre logiciel facile à utiliser et à notre connaissance approfondie des méthodes d'analyse XRD, tout en étant assistés par des accessoires automatisés et abordables.

  • Optimisation dynamique du faisceau
  • Commande par écran tactile
  • Échange de platines et d'optiques

Avantages du D6 PHASER

Toujours optimal

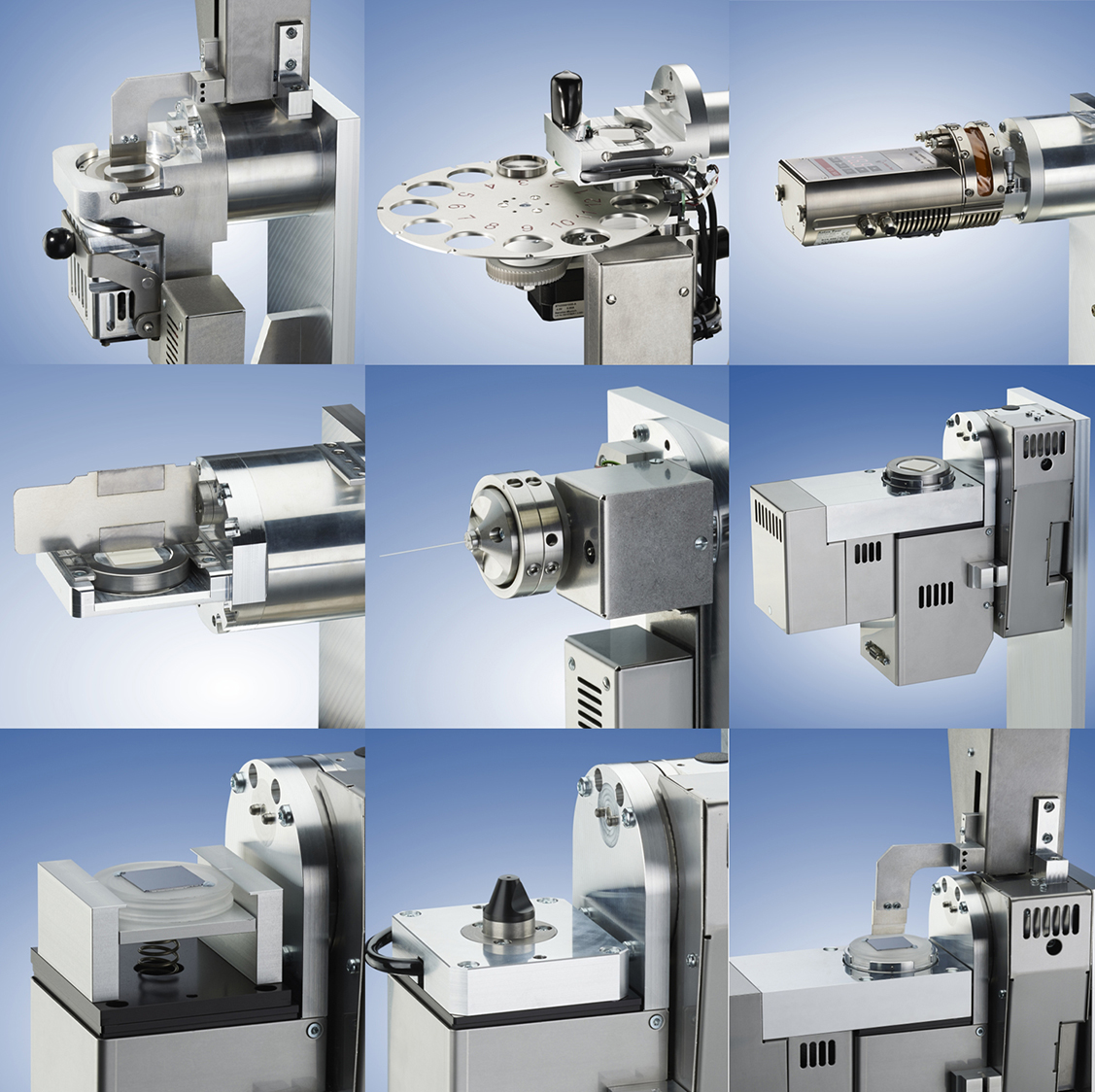

Pour que le D6 puisse traiter une grande variété d'échantillons et d'expériences, nous avons non seulement conçu plusieurs platines et optiques, mais aussi une interface entièrement nouvelle pour la connectivité mécanique et électrique. Cela permet aux utilisateurs d'ajouter et d'échanger facilement des platines, ce qui donne au D6 PHASER la capacité de s'adapter à une multitude de types de mesures au-delà de la simple diffraction sur poudre.

  • Interfaces de montage mécanique de haute précision
  • Électronique de commande distribuée avec connecteurs électriques préinstallés
  • Échange guidé dans le logiciel DaVinci

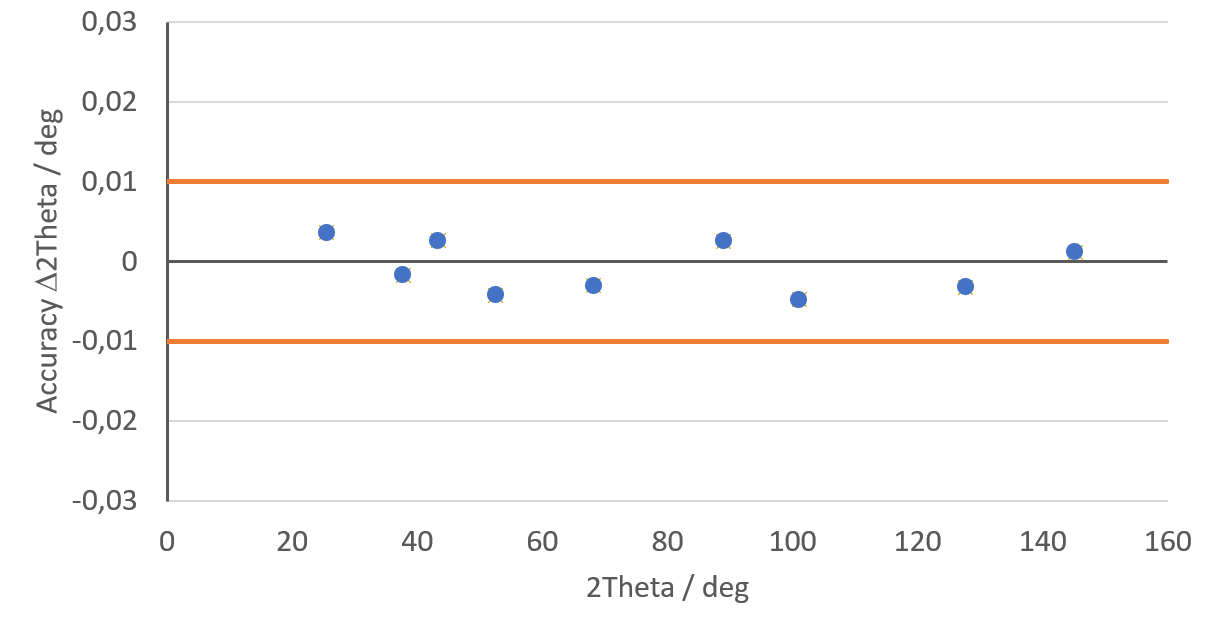

  • Précision d'alignement garantie à ±0,01° 2θ après re-référencement

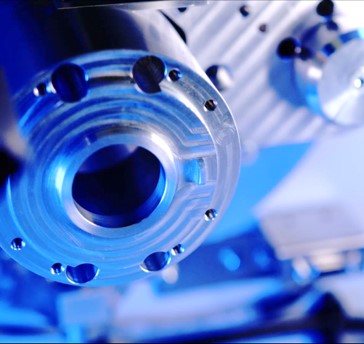

Interfaces mécaniques de précision et connexions électriques judicieusement placées
La solution 2D adaptée à la tâche

Les solutions traditionnelles de DRX 2D utilisent un très petit point sur l'échantillon avec un très grand détecteur. Cela fonctionne bien pour les grands instruments où l'espace est disponible. Dans un instrument de paillasse, la DRX 2D est utilisée pour évaluer l'état morphologique de l'échantillon afin d'obtenir des informations sur la préparation de l'échantillon et d'associer les réflexions à l'identification de la phase. Le D6 PHASER est capable de réaliser deux formes de diffraction 2D. Le PHI 1D et le BRAGG2D breveté utilisent l'empreinte complète du faisceau en combinaison avec n'importe quel membre de la famille de détecteurs LYNXEYE pour créer une image de diffraction 2D. Ce mode est disponible sur chaque D6 PHASER, quel que soit le détecteur, la fente de divergence, la solution de diffusion dans l'air ou la platine.

  • Pas d'exigences particulières : compatible avec tous les membres de la famille de détecteurs LYNXYE
  • Balayages rapides à haute intensité en utilisant le faisceau de taille maximale
  • L'empreinte du faisceau de grande taille permet d'évaluer correctement la qualité globale de la préparation de l'échantillon.
  • Les mêmes informations que celles disponibles avec les détecteurs 2D traditionnels et les faisceaux de petite taille.

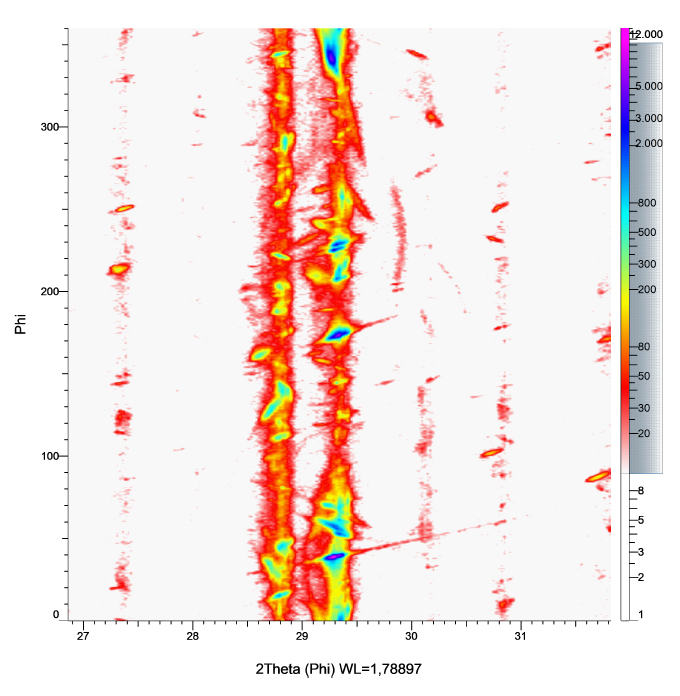

Echantillon à gros grains pas encore suffisamment préparé pour une bonne XRD sur poudre. Balayage continu rapide (5 min)
Plus qu'un instrument, une plateforme expérimentale

Le D6 PHASER est le diffractomètre à rayons X de paillasse le plus puissant et le plus polyvalent du marché. La conception de la plateforme du D6 PHASER nous permet d'étendre le concept de la paillasse avec davantage d'outils et d'accessoires pour de nombreuses années à venir. Au fur et à mesure que de nouvelles technologies sont découvertes, les systèmes de base du D6 nous permettent de créer de nouveaux accessoires pour enrichir le D6 PHASER.

  • De la réflexion à la transmission, de la plaque plane aux feuilles, du massif aux films, des conditions standard aux non ambiantes, une platine pour chaque expérience.

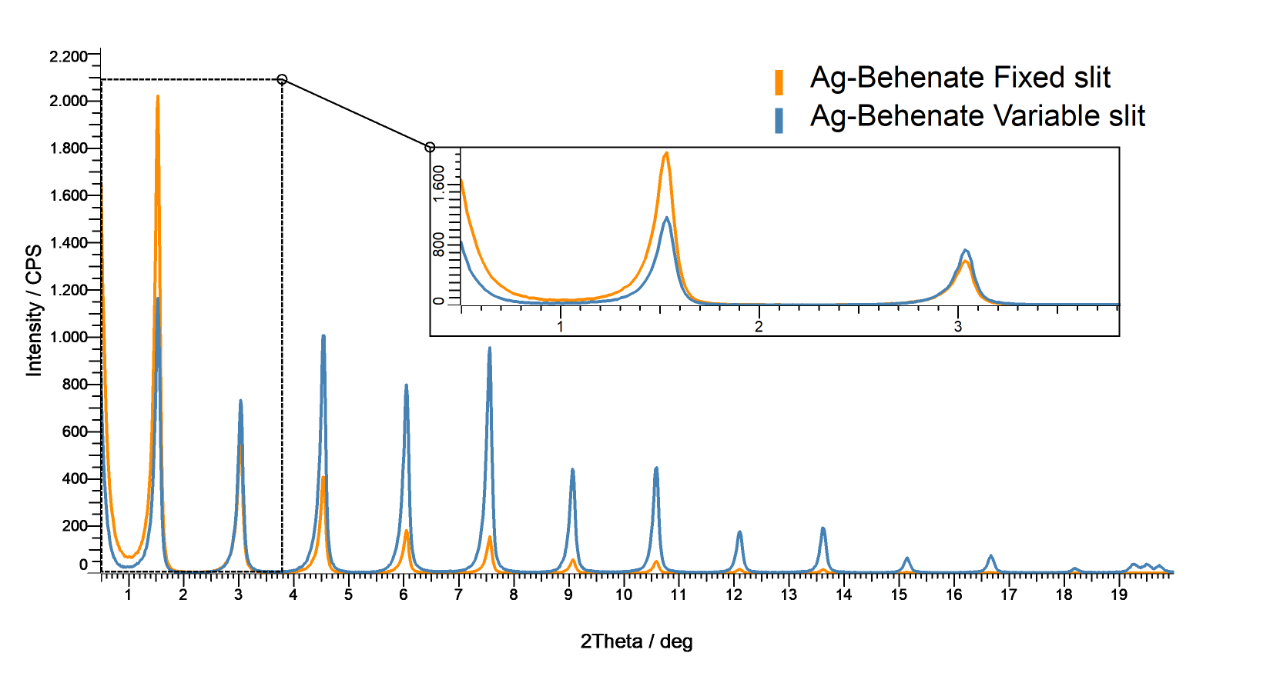

  • L'optimisation du faisceau est plus facile que jamais grâce à une gamme de fentes fixes et motorisées, de fentes de Soller et d'écrans contre la diffusion de l'air.
D6 PHASER – une plateforme expérimentale
Validation automatique pour une confiance dans chaque résultat

Des conseils exhaustifs et une interface conviviale donnent confiance à l'utilisateur dans les changements des composants pour une utilisation optimale de l'instrument, afin que celui-ci puisse être utilisé au maximum de ses capacités.

  • Vérification au démarrage : L'instrument affiche une tête jaune d'interrogation pour indiquer son état de vérification inconnu au démarrage.
  • Interface à écran tactile : l'instrument est doté d'une interface tactile conviviale et d'un bouton-poussoir dédié pour lancer le processus de vérification.
  • Paramètres d'évaluation : lors de la vérification, l'instrument évalue la position des pics, l'intensité relative et la largeur totale à mi-hauteur de quatre pics dans la plage de mesure.
  • Rapport et génération d'icônes : Le processus de vérification génère un rapport complet et une icône qui représente visuellement l'état de préparation du système.
  • Indicateurs d'état de préparation : Une icône verte en forme de sourire indique que le système est prêt à être utilisé, tandis qu'une icône rouge en forme de froncement de sourcils suggère la nécessité d'appliquer de nouvelles valeurs de référence. Le fait d'appuyer sur le bouton Référencement et vérification facilite ce processus, qui se traduit par un sourire vert une fois que l'axe du goniomètre est confirmé comme étant conforme aux spécifications.

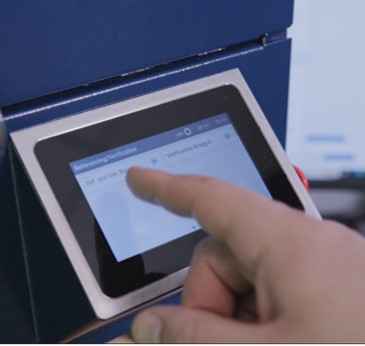

La qualification de performance au bout des doigts

Diffraction automatisée des poudres

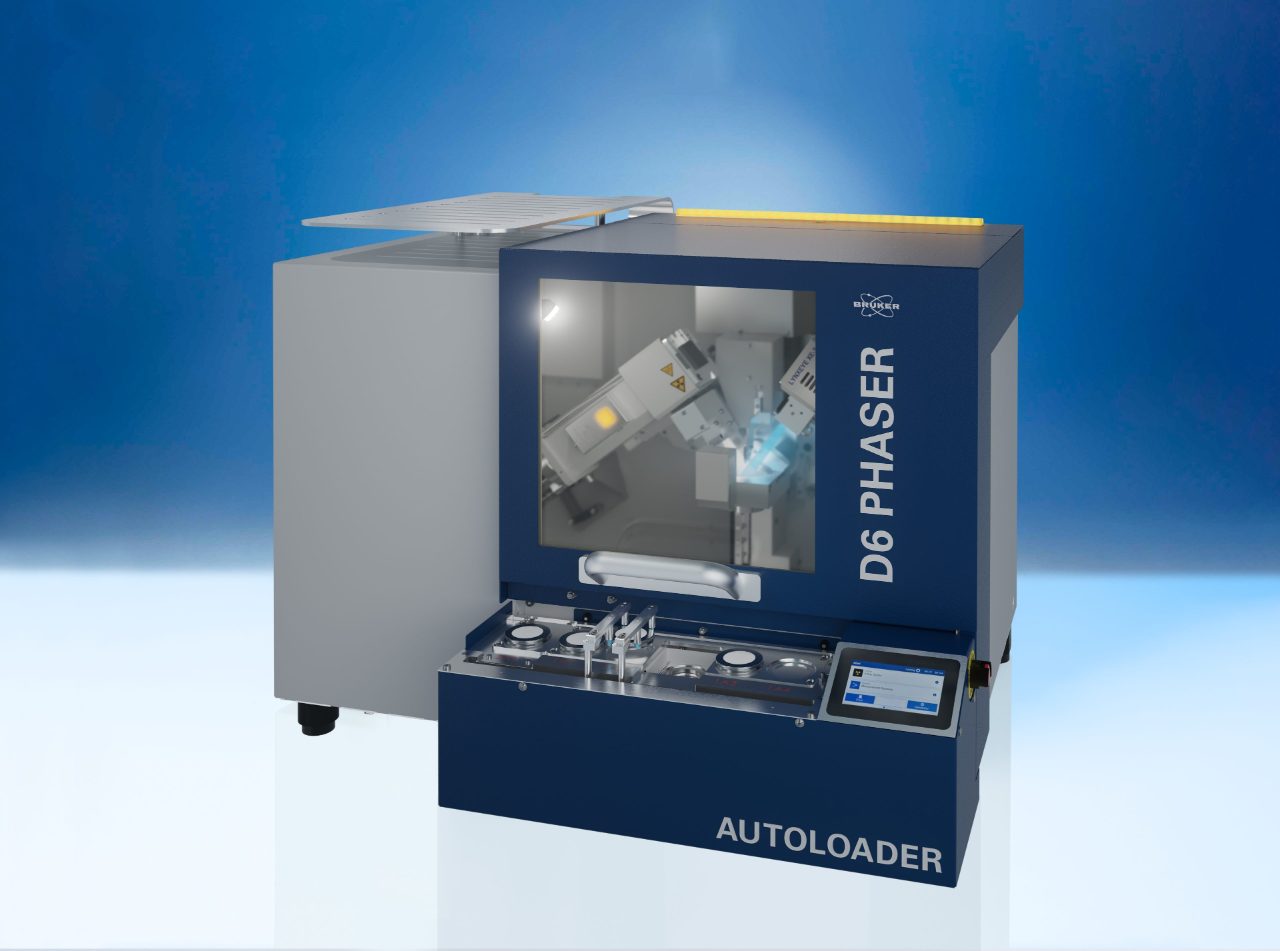

En matière de diffraction des rayons X, le D6 PHASER AUTOLOADER constitue une solution de pointe pour les analyses allant de l'identification positive des matériaux à la quantification des phases et des structures. L'accès à ces mesures rapides et fiables est idéal pour les initiatives de Big Data. Le chargement de l'échantillon, la mesure, le déchargement et l'évaluation ultérieure des données peuvent être entièrement automatisés, rendant le système indépendant de l'opérateur.

Applications du D6 PHASER

DRX pour tout le monde

La DRX est unique en raison de sa sensibilité à la forme fondamentale, et pas seulement à l'identité élémentaire d'un matériau. Au fur et à mesure que des instruments comme le D6 PHASER deviennent disponibles, une adoption plus large de la technique a été constatée sur les marchés et les disciplines scientifiques. L'obtention de résultats fiables et de haute qualité par XRD ne nécessite plus des années d'expérience dans la technique, ce qui permet aux utilisateurs de se concentrer sur leur domaine d'analyse.

DRX pour tout

Quelle que soit la forme de l'échantillon, le D6 PHASER peut être équipé pour le mesurer. Qu'il s'agisse de mesures de transmission entre des feuilles ou en capillaire, d'échantillons massifs ou métallurgiques montés, de films minces ou de revêtements, le D6 PHASER peut s'adapter à tous les types d'échantillons. Les porte-échantillons et les accessoires de platine sont à la fois abordables et faciles à installer, ce qui réduit la barrière d'adaptation à de nouveaux types d'échantillons.

DRX pour partout

Dans le passé, les solutions de paillasse étaient limitées par leur taille. La puissance, la polyvalence et l'accessibilité limitaient les types de mesures pouvant être effectuées à la diffraction classique des poudres ou à des fonctions "avancées" limitées. Le D6 PHASER a été conçu pour effectuer une grande variété de mesures tout en produisant des résultats sans compromis.

Spécifications du D6 PHASER



Spécification

Avantage

Goniomètre

Thêta / Thêta

L'échantillon est toujours horizontal et ne peut pas tomber pendant la mesure de diffraction sur une poudre.

Précision angulaire

Précision d'alignement garantie à ±0,01° 2θ

Traçabilité par référence au corindon inclus

Générateur

40 kV

30 kV

600 W ou 1200 W

540 W, en option, enregistrement simplifié pour les pays ayant une réglementation d'exception pour 30 kV

Refroidissement

Interne

Externe

Pour toutes les versions de générateurs, aucune alimentation en eau n'est nécessaire

Disponible en option

Détecteurs

SSD160-2

LYNXEYE-2

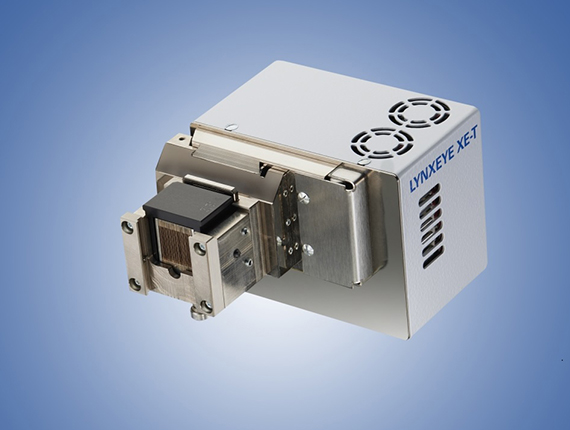

LYNXEYE XE-T

(*) Garantie détecteur

Détecteur à bandes de Si avec 160 canaux

Détecteur 1D ultra rapide (*)

Détecteur 1D ultra-sensible et dispersif en énergie (*)

Absolument sans défaut, pas de bandes mortes

Platines échantillon

Platine fixe

Pour réflexion et transmission feuille sans rotation de l’échantillon

Rotation mono-position ou 12 positions

Meilleures statistiques d'échantillonnage, grand nombre d'échantillons

BTS 150/500

Chambres de température pour la diffraction sur poudre

Platine capillaire

Pour les mesures en transmission, rotation pour un meilleur échantillonnage

Platine universelle

Mouvement Omega/z avec accessoires optionnels pour l'analyse GID/XRR et l'analyse des contraintes et de texture

AUTOLOADER Passeur d'échantillons externe automatisé avec jusqu'à 5 positions de magasin, une position de chargement manuel, une bascule avec fonction de précharge et un plateau d'échantillonnage rotatif pour les échantillons de 51,5 mm ou 40 mm de diamètre. L'une des positions du magasin peut être remplacée par une connexion pour bande transporteuse (jusqu'à 96 mm de largeur).

Spécifications électriques

110 - 240 V AC,

200 – 240 V AC

47 - 63 Hz

Puissance du générateur de rayons X jusqu’à 600 W

Pour générateur de rayons X de 1200 W

Toutes les prises murales domestiques sont possibles

Fonctionnement

Ordinateur externe

Écran tactile intégré

Windows 11, 64 bits

Fonctionnement de base de l'instrument, dépannage et mesures et évaluations par bouton-poussoir

Dimensions

H L P

Masse

Faible encombrement, 70x88,5x67,7 cm (27,6″x35″x26,7″)

Jusqu'à 160 kg (selon la configuration)

Sécurité

Conformité CE

Radioprotection

Directive sur les machines 2006/42/CE, directive 2014/30/UE sur la compatibilité électromagnétique

Directive 2013/59/EURATOM, circuit de sécurité conforme à la norme EN ISO 13849-1:2015

Planifier. Mesurer. Analyser avec le logiciel DIFFRAC.SUITE

Nos solutions logicielles de diffraction des rayons X sont axées sur le principe Plan. Mesurer. Analyser., offrant aux utilisateurs une expérience transparente et intuitive. Nous tirons parti de notre connaissance approfondie des méthodes analytiques de diffraction des rayons X pour guider les utilisateurs tout au long du processus analytique.

Le progiciel DIFFRAC.SUITE, complet et sans compromis, permet de créer facilement des méthodes de mesure et d'obtenir les résultats d'analyse les plus puissants et les plus précis.

DIFFRAC.SUITE MEASUREMENT CENTER, DIFFRAC.EVA pour l'évaluation générale des données et la base de données COD pour l'identification des phases sont toujours inclus avec deux licences pour les laboratoires industriels et 10 licences pour les utilisateurs académiques.

Planification de configuration

Les utilisateurs commencent par configurer les composants appropriés pour leurs mesures à l'aide de DaVinci, une représentation graphique de l'instrument. Notre logiciel offre des instructions et des conseils clairs pour la configuration de l'instrument.

Planification des méthodes avec WIZARD

L'outil WIZARD permet aux utilisateurs de planifier des fichiers de méthodes pour les mesures. Il fournit des conseils étape par étape grâce à des modèles interactifs, permettant aux utilisateurs de définir diverses mesures, y compris des fonctions avancées telles que la taille de pas variable, le temps de comptage variable (VCT), les profils de température non ambiante, la texture, la contrainte, la diffraction en incidence rasante et la réflectométrie des rayons X.

Exécution des mesures avec COMMANDER

COMMANDER offre plusieurs façons d'effectuer des mesures sur le D6 PHASER. L'interface de mesure immédiate permet de contrôler directement l'instrument, y compris la puissance du générateur, les axes configurés et les conditions de balayage. L'interface s'ajuste dynamiquement en fonction des composants choisis dans DaVinci. L'interface JOB permet également aux utilisateurs de lancer des mesures à l'aide de fichiers de méthodes générés par WIZARD. Une interface à bouton-poussoir est également disponible pour exécuter les fichiers de méthode d'un simple clic ou par interaction avec l'écran tactile.

Stockage et analyse

Les mesures sont stockées dans la base de données des résultats et peuvent être sauvegardées sous forme de fichiers à des emplacements spécifiques. Notre logiciel propose des routines d'analyse automatisées et une plateforme de script complète, permettant aux utilisateurs de lancer des analyses et de stocker les résultats directement dans la base de données.

Accès et contrôle

DIFFRAC.SUITE, ainsi que les applications d'analyse, offre un accès contrôlé par le biais d'une base de données d'utilisateurs. Cela permet de s'assurer que les bonnes personnes ont accès aux fonctionnalités appropriées. Le logiciel est également compatible GxP, conforme au protocole 21 CFR Part 11 pour les industries réglementées.

Service et assistance
