Identificación de fase y análisis de distribución de materiales que contienen entre múltiples fases poco conocidos

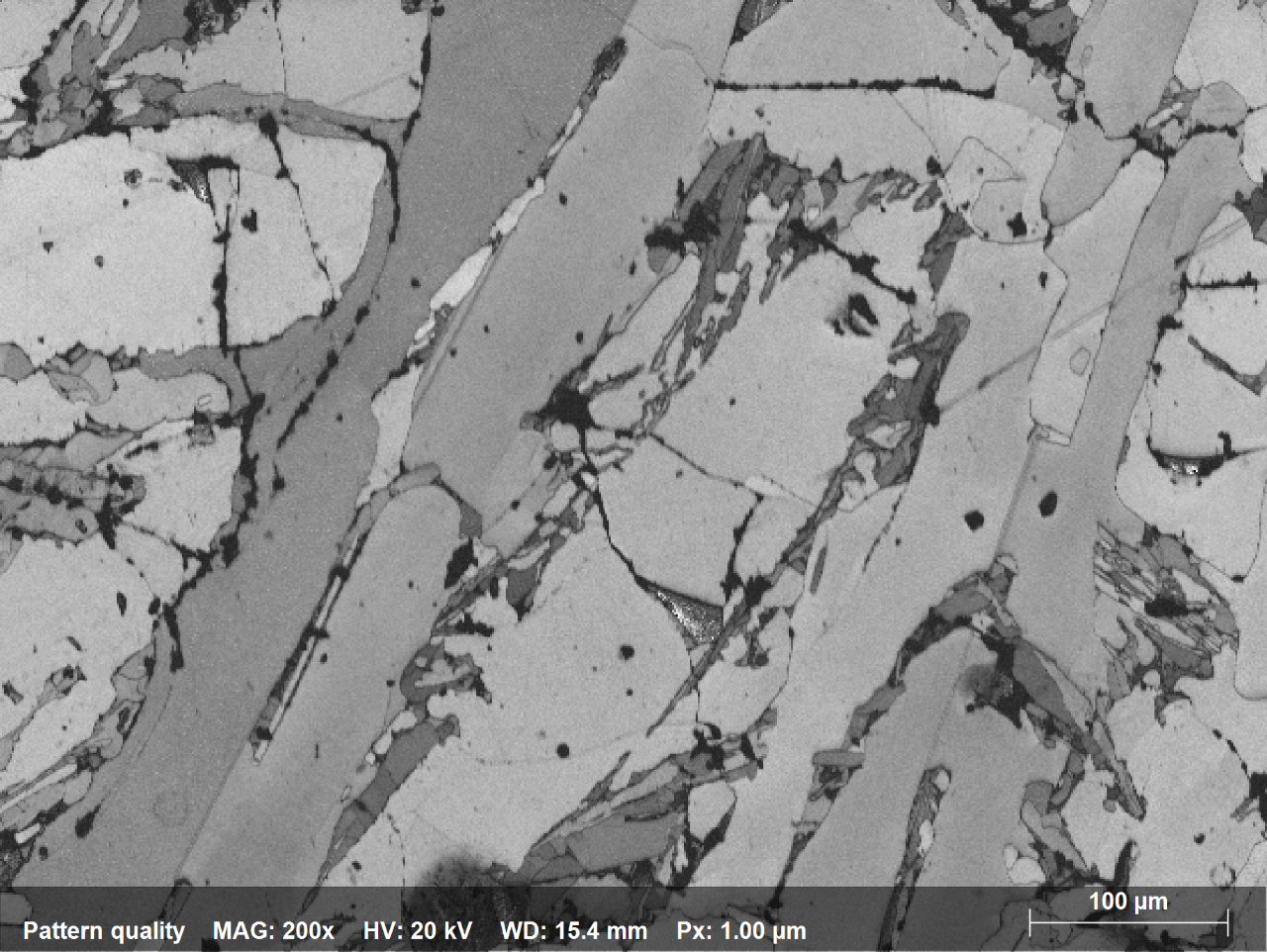

1.1: Mapa de calidad de patrón que representa la microestructura de compuesto cerámico Fe-Si altamente aleado; Los mapas EBSD y EDS se adquirieron simultáneamente utilizando eFlash XS y respectivamente el detector XFlash EDS montado en JSM IT200 SEM.

QUANTAX ED-XS es un sistema EDS & EBSD totalmente integrado que permite una amplia gama de tipos de análisis utilizando EDS o EBSD solo o involucrando ambas técnicas simultáneamente. Las capacidades innovadoras y potentes combinadas con un flujo de trabajo optimizado simplifican el proceso de adquisición de datos y maximizan la eficiencia sem para análisis como la identificación de fases cristalográficas desconocidas presentes en una muestra.

El uso de SEM se minimiza adquiriendo simultáneamente un mapa EBSD y un HyperMap EDS sin tener que conocer todas las fases actuales. El mapa que contiene datos EDS y EBSD se procesa posteriormente sin conexión para identificar todas las fases presentes y completar el mapa utilizando la velocidad de reanálisis ultrarrápida ESPRIT 2'de una manera cómoda y eficiente.

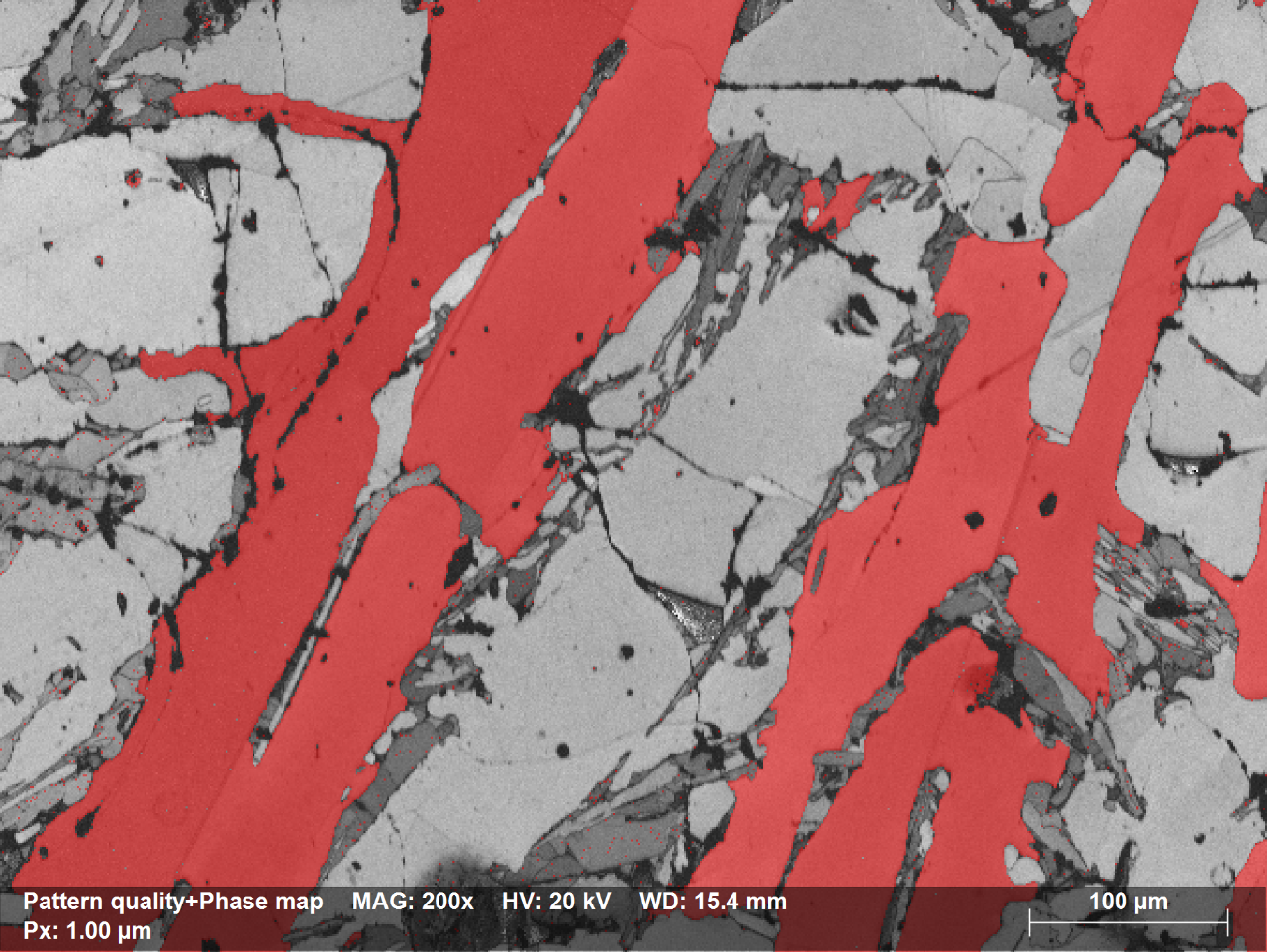

1.2: Mapa de calidad de patrón superpuesto con el mapa de fase que muestra los granos Si en rojo; para minimizar el tiempo necesario para configurar la medición EBSD en muestras con tipo desconocido y número de fases, se puede iniciar la adquisición sin identificar todas las fases; todas las demás fases se pueden identificar sin conexión, en un último momento y completar el mapa utilizando la extrema potencia de re-indexación del software ESPRIT

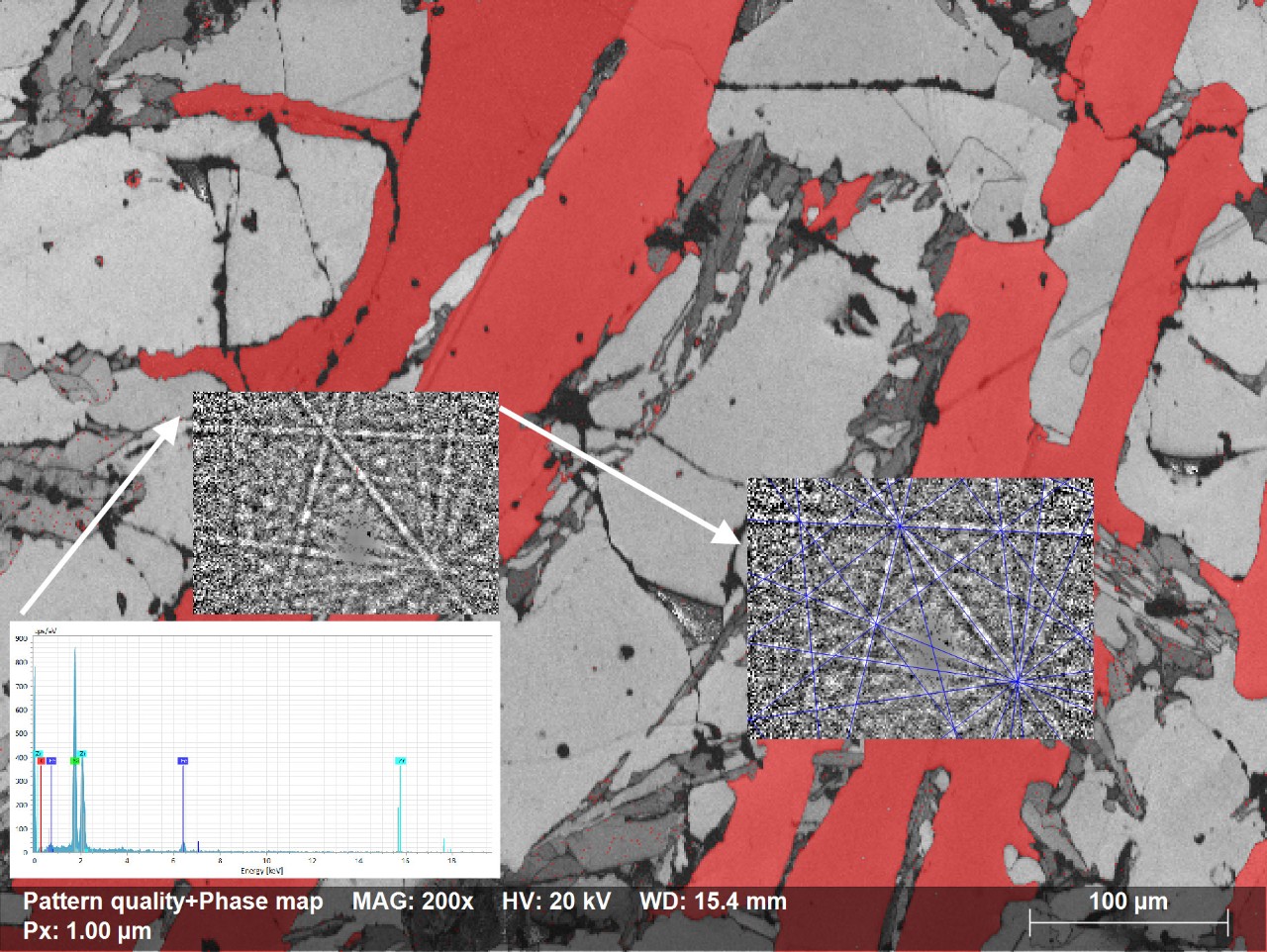

1.3: Principio de funcionamiento de la función "ADvaced Phase ID" utilizada sin conexión (Parte I); una multitud de características automáticas y semiautomáticas ayudan al usuario en este proceso, por ejemplo, búsqueda semiautomática de candidatos de fase basados en resultados EDS, indexación automática y ultrarrápida de todas las fases candidatas, clasificación automática basada en la calidad del ajuste al patrón experimental, etc.

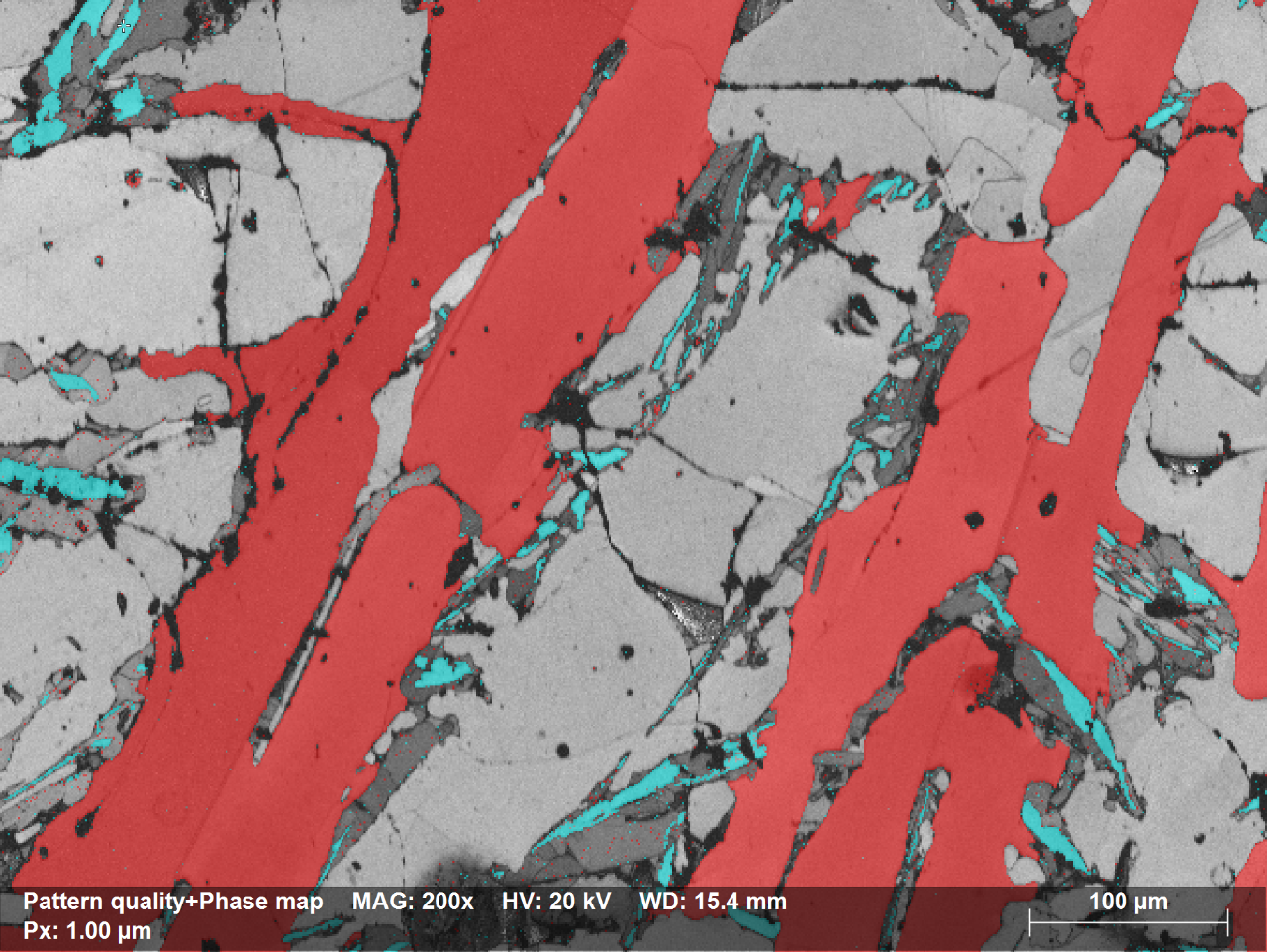

1.4: Principio de funcionamiento de la función "ADvaced Phase ID" utilizada fuera de línea (Parte II); las regiones coloreadas en "aqua" representan granos de silicida de circonio (ZrSi2); mapa fue reanalizado en 13 segundos a una velocidad de más de 24.000 puntos por segundo.

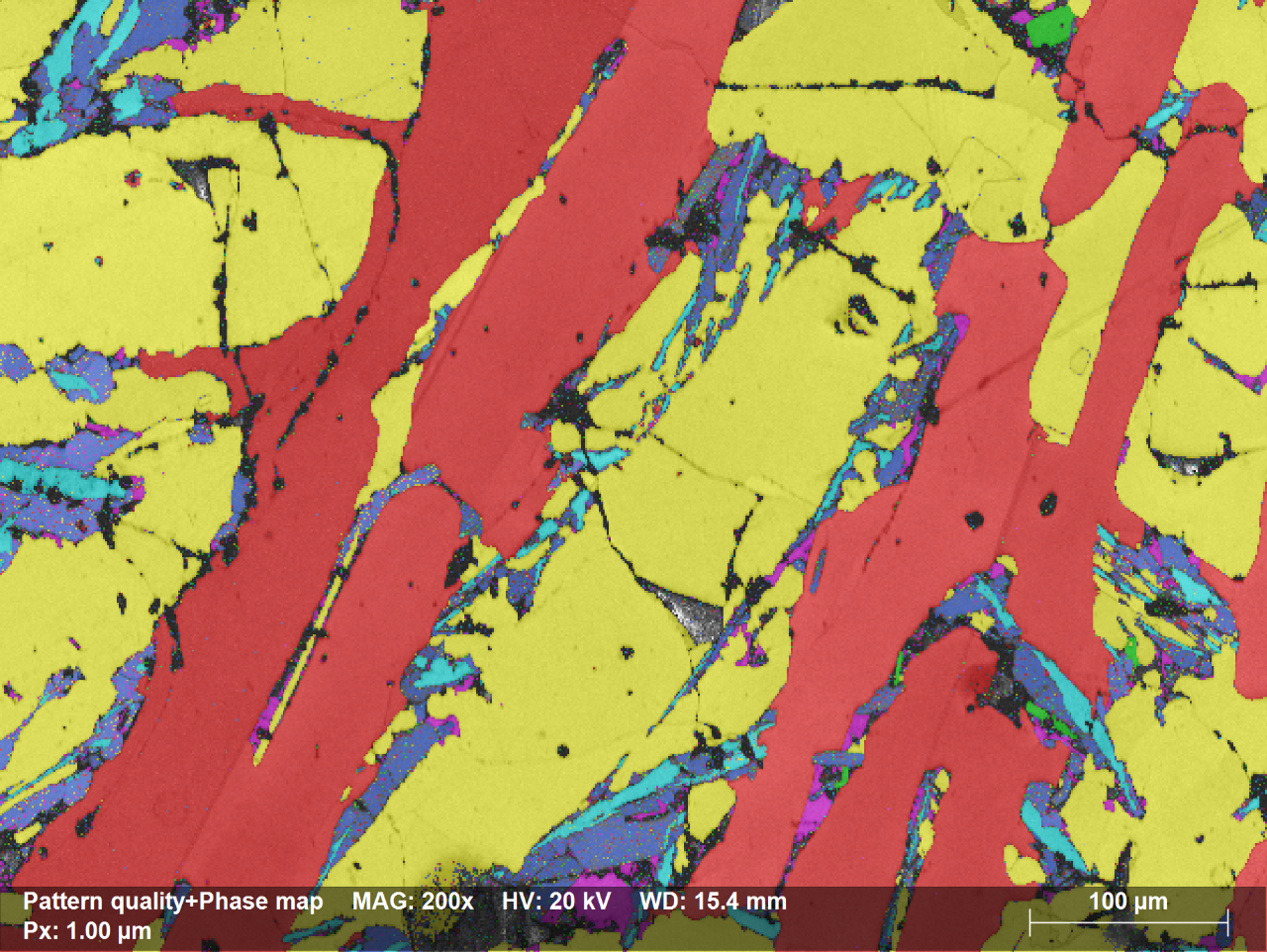

1.5: Principio de funcionamiento de la función "Advanced Phase ID" utilizada sin conexión (Parte III); mapa de fase completo de material cerámico Fe-Si altamente aleado que contiene seis fases cristalográficas diferentes; reanálisis con 6 fases tomó 48 segundos a una velocidad de más de 6.500 puntos/seg. ¡No se aplica limpieza de datos!

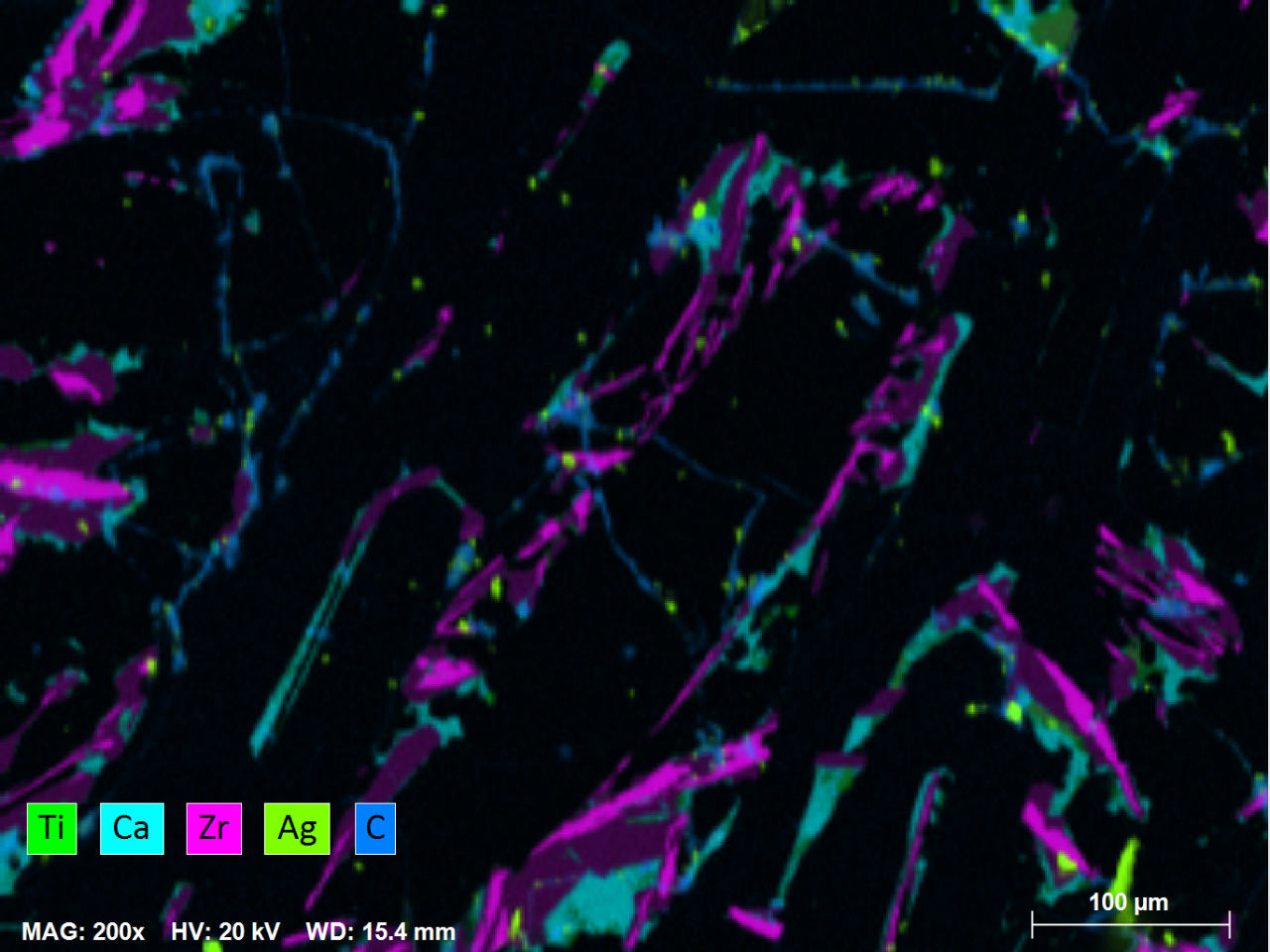

1.6: EDS HyperMap que muestra la distribución del mapa Ti, Ca, Zr, Ag y C en la cerámica Fe-Si altamente aledada; mapa contiene un espectro EDS para cada uno de sus 309.000 píxeles y fue adquirido simultáneamente con el mapa EBSD a una velocidad de 50 puntos / seg; Las regiones ricas en Ag y C son grietas o porosidades en la muestra llena de pasta Ag y material epoxi durante el pulido.
