Écrans & écrans tactiles

Bruker fournit une excellente métrologie de production pour la fabrication d’écrans tactiles et d'écrans.

Sur les marchés populaires en pleine croissance des écrans et des écrans tactiles, une métrologie haute précision est requise pour garantir la qualité des produits finis livrés aux millions de personnes qui les achètent et les utilisent. Des produits de grande qualité, d’une grande fiabilité et à haut rendement sont nécessaires pour réussir sur ce segment de marché concurrentiel.

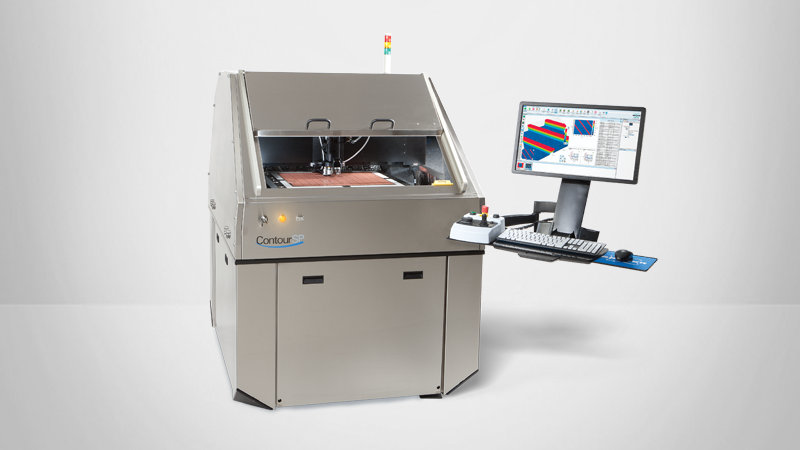

Les produits de stylet et de microscopes optiques 3D de Bruker garantissent une métrologie sans contact et tactile haute précision pour des épaisseurs de couche d’encre et des caractéristiques ITO ainsi que la métrologie de l’épaisseur de film pour la surface de production pour les besoins de fabrication des écrans tactiles et des écrans.

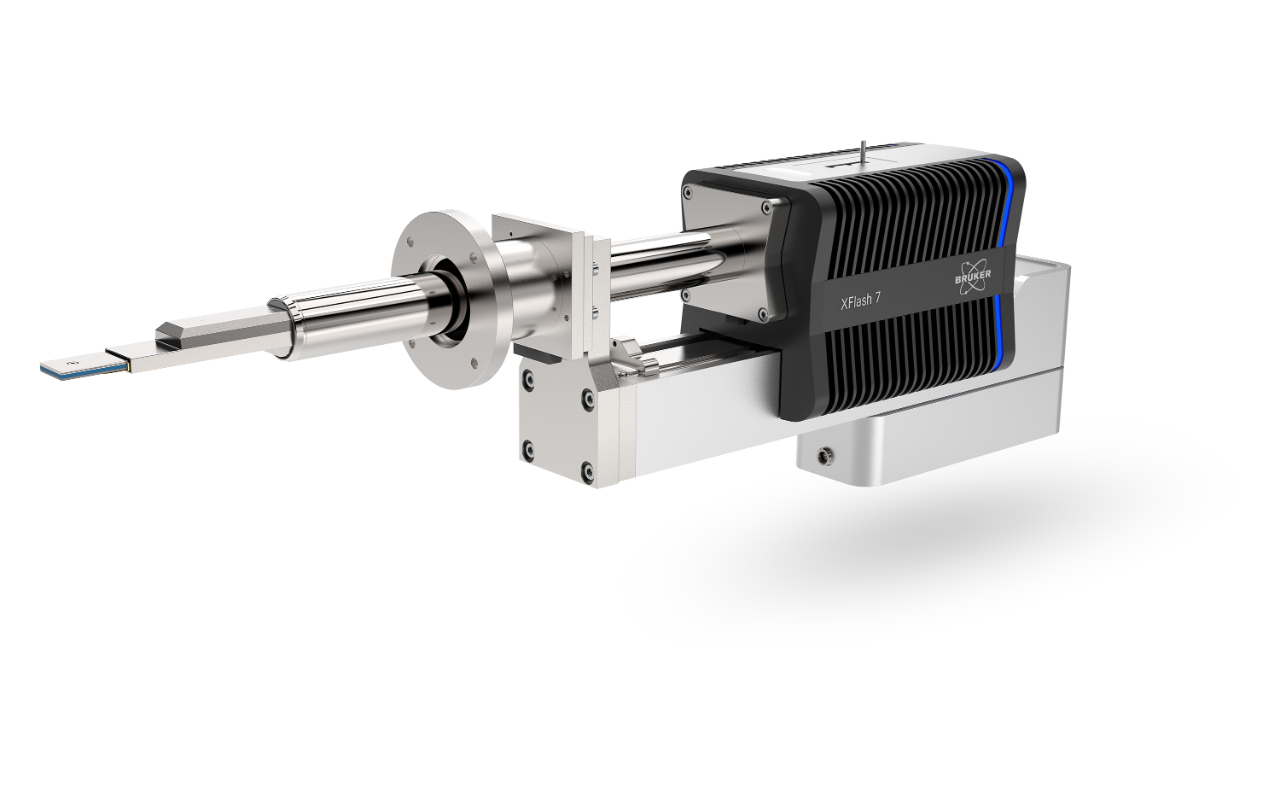

Les analyseurs de microscope électronique de Bruker comme EDS pour MEB et METEBSDWDS et Micro-XRF, permettent d’analyser la texture (ESBD) et de distribuer les éléments jusqu’à ppm avec une résolution spatiale élevée ainsi que dans des matériaux superposés (Micro-XRF). Une analyse particulièrement rapide telle qu’elle est nécessaire dans le contrôle qualité ou pour de larges zones d'échantillon est possible à l’aide d'un dispositif collecteur grand angle comme le détecteur XFlash FlatQUAD de Bruker.

Le rendement étant la clé de tout, conclure un partenariat avec Bruker est l’assurance d’une métrologie haute qualité et haute précision qui contribuera à améliorer la qualité et le rendement pour une large gamme d’applications.
