Profilomètre optique 3D

ContourSP

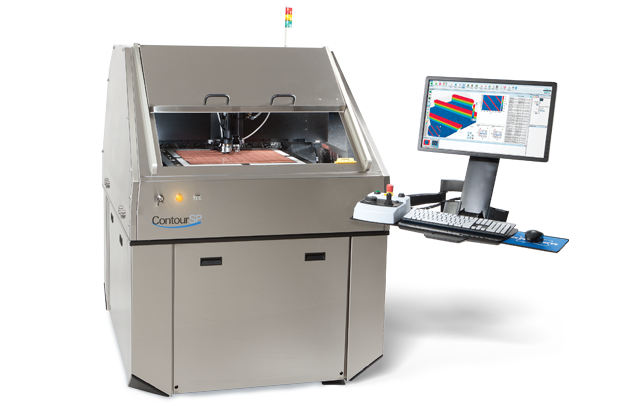

Système de métrologie pour grands panneaux, destiné au contrôle de la production de PCB en grand volume et de haute précision

Faits marquants

ContourSP

Intégrant plus de dix ans d'expertise en caractérisation optique des emballages, le système de métrologie pour grands panneaux ContourSP fait plus que doubler le débit de mesure des substrats de PCB à interconnexion haute densité (HDI-PCB) par rapport aux instruments d’Interférométrie en lumière blanche (WLI) de la génération précédente. Le système est spécialement conçu pour mesurer chaque couche des panneaux de PCB pendant la fabrication, et intègre une multitude de fonctions avancées qui offrent des performances de production, une commodité, une fiabilité et un débit optimaux pour l'industrie du conditionnement des semi-conducteurs. Le ContourSP, utilise une interface de production intuitive qui permet un alignement rapide et facile des repères grâce à une saisie configurable par l'utilisateur.

Métrologie Industrielle
...et complète
Permet un contrôle rapide et de haute précision de la production de circuits imprimés.
Uniques
caractéristiques de systèmes
Assure un rendement maximal, un temps de fonctionnement maximal et un coût minimal par panneau.
Maximal
débit
Fournit des données deux fois plus rapidement sans compromettre la précision.

Caractéristiques

Caractéristiques

Précision inégalée

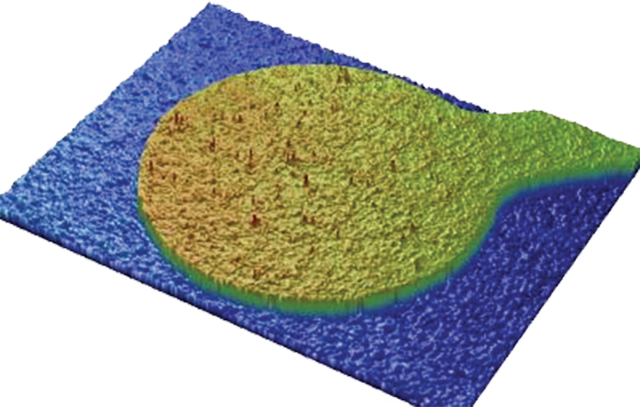

Grâce à la nouvelle conception du système tolérant aux vibrations et à l'imagerie par interférométrie à balayage vertical (VSI) brevetée par Wyko, le système jaugeable ContourSP effectue des mesures 3D critiques (CD) extrêmement précises, avec une résolution de l'ordre du nanomètre. Cette capacité, combinée à une automatisation poussée, permet au ContourSP d'être à la fois un instrument de métrologie des textures de surface puissant, mais aussi un outil d'inspection des défauts facile d'utilisation.

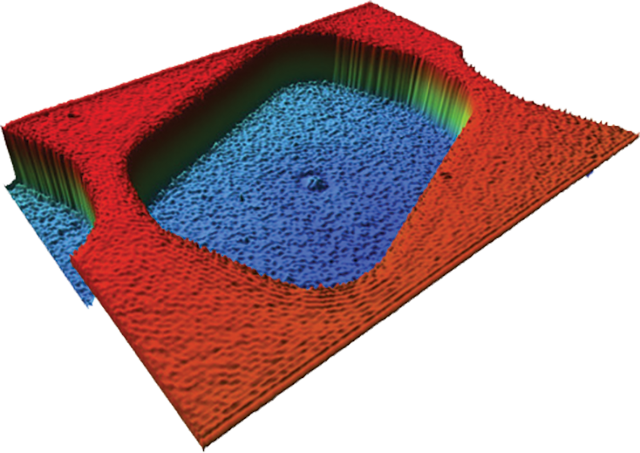

Le ContourSP mesure les dimensions et les hauteurs des masques, des tampons et des substrats dans les masques.

Fonctionnement et analyse simplifiés

Le ContourSP permet de configurer facilement une grande variété de repères pour un alignement automatique. Un logiciel optionnel assure une localisation rapide et précise des caractéristiques souhaitées.

L'interface de production intuitive de ContourSP permet un alignement rapide et facile des repères avec une entrée utilisateur configurable. Outre les informations de réussite/échec, les utilisateurs peuvent désormais sélectionner les résultats détaillés des paramètres à afficher sur l'écran récapitulatif. Le logiciel Vision64 offre un contrôle d'accès complet pour les ingénieurs, les techniciens et les opérateurs avec une capacité d'importation facile de fichiers de coordonnées, garantissant la portabilité des recettes d'un système à l'autre et la création rapide de fichiers.

Grande Surface Mesurable Adaptée à la Métrologie des Panneaux

Le système utilise le concept révolutionnaire de portique ainsi que la station de travail intégrée de Bruker afin de prendre en charge des échantillons jusqu'à 600 x 600 millimètres dans un encombrement très compact. Le logiciel conçu spécifiquement pour la métrologie des panneaux de production aide les ingénieurs et les opérateurs de fabrication à tirer le meilleur parti des caractéristiques uniques de profilage optique. Les caractéristiques comprennent : la segmentation dynamique du signal, la fonctionnalité de remesure, le balayage de la topographie pour compenser l'arc de la plaque, l'importation de fichiers de coordonnées, l'ESD, la lecture de l'ID du panneau et la reconnaissance des formes.

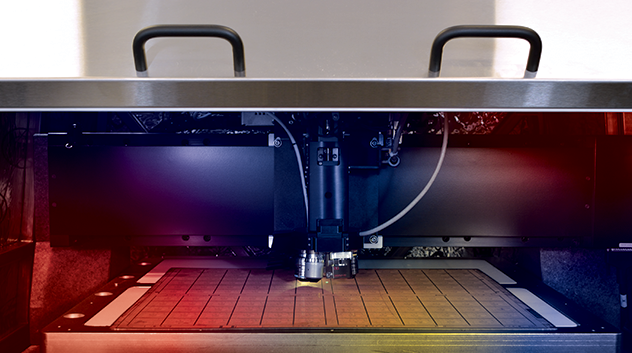

La conception du portique ContourSP offre une zone de mesure de 600 x 600mm.
