Spectromètre NIR-FT

MATRIX-F

Spectromètre MATRIX-F primé
MATRIX-F Banner

Faits marquants

Suivi du process en NIR-FT

Mesures de processus directs avec spectroscopie FT-NIR



De nos jours, de nombreuses industries s’efforcent de proposer un produit de la meilleure qualité qui soit mais aussi d’améliorer les performances de la fabrication en reprenant les technologies du laboratoire et les appliquant à la production. Par un contrôle plus strict de la fabrication il est possible d’optimiser l’utilisation de matières premières et d’éviter les lots hors spécifications et donc le retraitement ou l’élimination.

Les avantages de l'analyse en ligne NIR-TF en temps réel ont été démontrés. Cependant les spectromètres classiques ne peuvent qu’être installées à proximité du process qu'ils suivent, ce qui rend l'analyseur être exposés à un environnement difficile, comme les changements brusques de température et l'exposition à la poussière et la saleté. En outre, l'instrument doit être placé dans une zone difficile d'accès et parfois explosive.

En utilisant la technologie des fibres optiquse, les points de mesure difficiles d’accès peuvent être obtenues avec des sondes adaptées à l’industrie, tandis que la MATRIX-F est positionnée hors de la zone de mesure, tel que la salle de contrôle.

Bruker Optics propose des solutions complètes pour diverses tâches d’analyse en ligne.

  • Les applications courantes de contrôle de procédé comprennent la surveillance directe des réactions chimiques et la qualité des produits intermédiaires et finis.
  • Mesure directe dans les réacteurs de procédé ou les pipelines, sur les bande transporteuse ou les tapis roulants.
  • Mesures déportées sur de longues distances
  • Amélioration de la compréhension et du contrôle de process
  • Outil idéal pour la détermination de l'homogénéité des processus de mélange, les concentrations des constitutants et de l'avancement de polymérisation dans diverses industries.

Utilité maximal

Le MATRIX-F est le seul spectromètre NIR-FT qui peut mesurer des produits avec et sans contact avec un seul instrument en utilisant la technologie des fibres optiques :

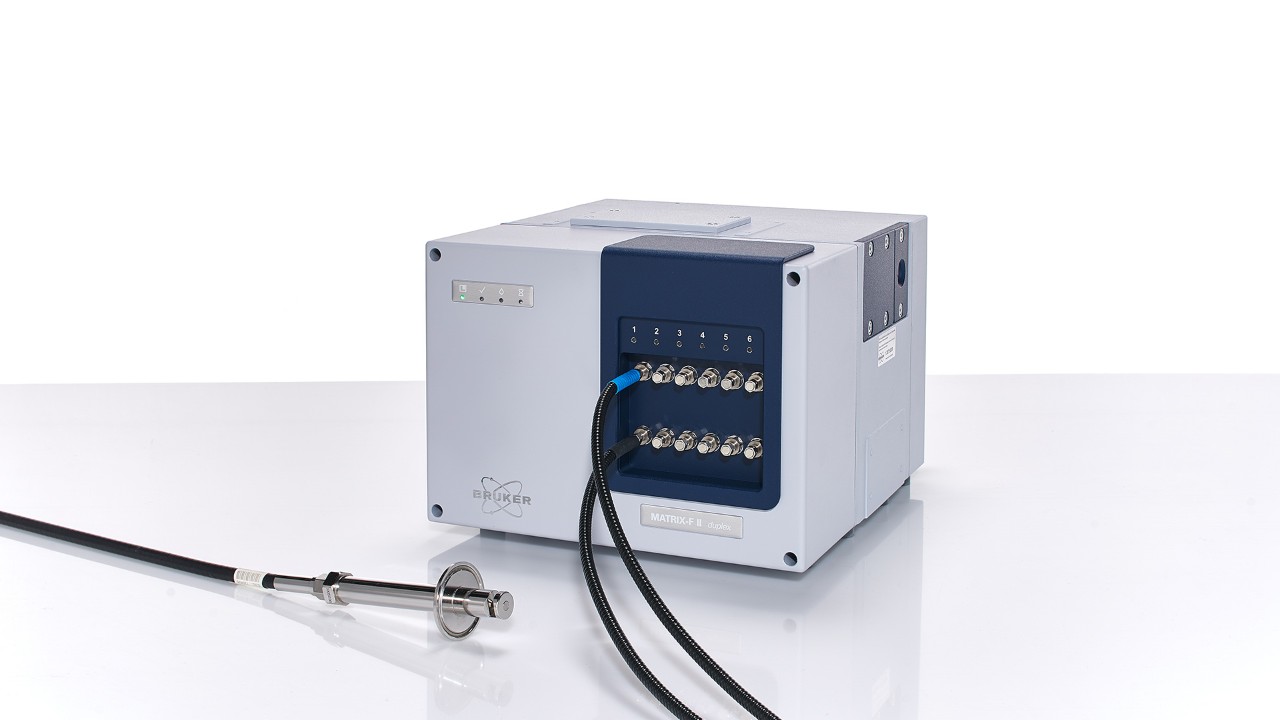

  • Sondes avec fibres optiques : Les sondes classiques en réflexion, transflexion ou transmission avec des trajets optiques adaptés peuvent être installées ainsi que des sondes à circulation. Différents matériaux sont disponibles tels l’inox ou Hastelloy.

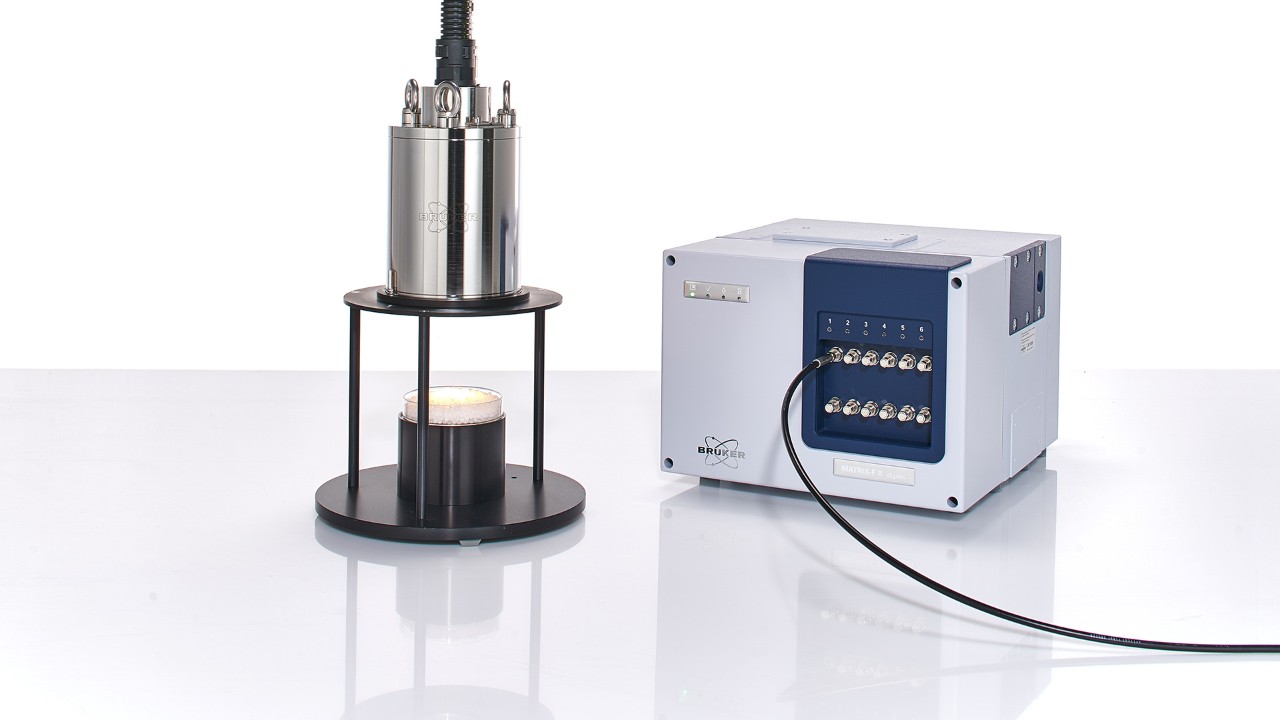

  • Têtes de mesure sans contact : La tête de mesure sans contact avec fibre optique dispose de deux sources au tungstène qui illumine l’échantillon. La lumière diffusée est récupérée et conduite jusqu’au spectromètre par une fibre optique. De cette façon, une mesure sans contact peut être réalisée à distance ouvrant tout un éventail de nouvelles applications. Jusqu’à 6 sondes sans contact peuvent être installées sur un Matrix-F Emission ou un Matrix-F Duplex.

MATRIX-F:

Spectromètre NIR-FT standard avec un couplage de fibres optiques et utilisation de sondes classiques (pour analyses de liquides ou solides) ou cellules à circulation.

Émission matrix-f :

Version spéciale du MATRIX-F pour l’usage exclusif de tête de mesure sans contact.

Duplex MATRIX-F :

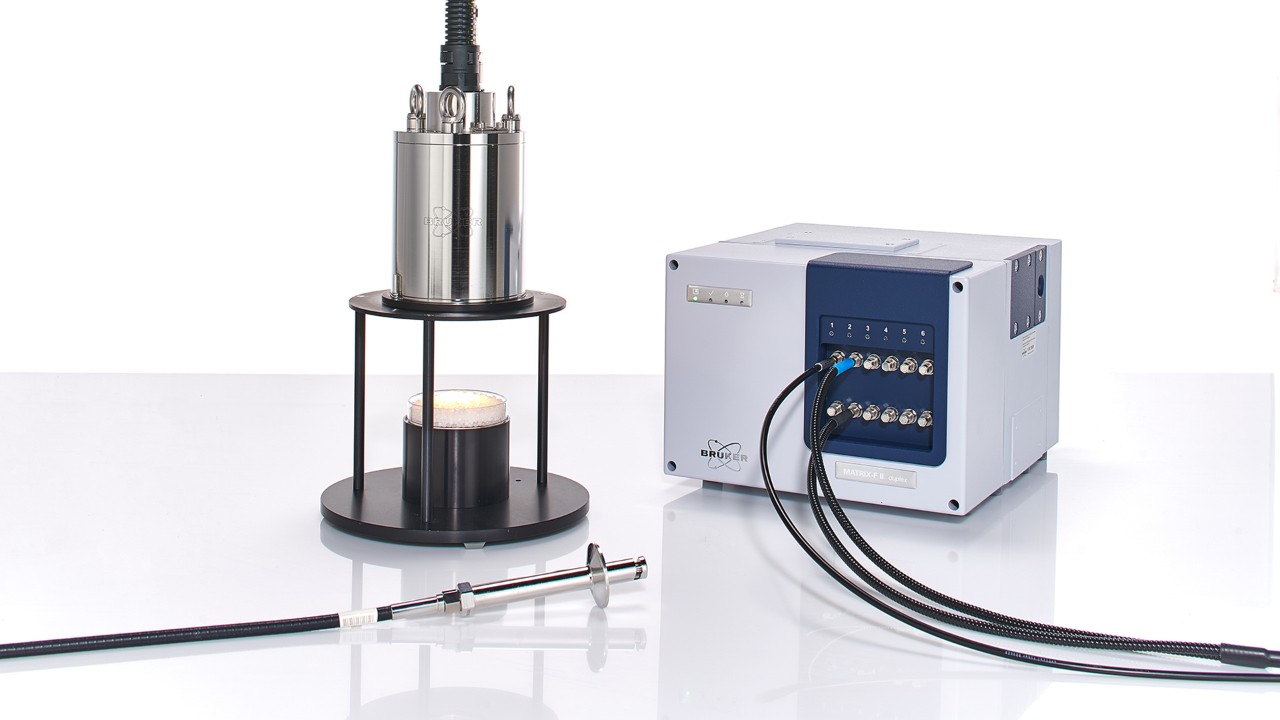

Version spéciale du MATRIX-F permettant le couplage simultané de sondes classiques et de têtes de mesure sans contact.

MATRIX-F exproof:

Le MATRIX-F est aussi disponible en version ex-proof, version ATEX, répondant aux normes suivantes :

  • II 2G Ex px II T6 Gb
  • II (1) G [Ex op est T4 Ga] II C

Caractéristiques

Technologie avancée

Le MATRIX-F est un spectromètre NIR-TF dédié à l’analyse process pouvant être installé dans des environnements difficiles.

Cet instrument compact propose une optique performante pour atteindre une sensibilité et une stabilité exceptionnelles. Son design innovant offre des résultats constants de haute qualité, moins de pannes, un transfert de méthodes directes et la possibilité de nouvelles applications inaccessibles aux autres instruments moins sensibles et précis.

L’ensemble des protocoles de communication standards de l'industrie peuvent être pris en charge garantissant une intégration facile.

Le MATRIX-F peut également être installé au laboratoire comme un système autonome pour le développement de méthodes et de passer ensuite directement sur une application de process. Il est disponible comme une unité autonome avec une protection NEMA 4 / IP66 (éclaboussures), mais peut également être monté dans un rack standard de 19 pouces dans une armoire à température contrôlée. Le MATRIX-F peut être équipée d'un multiplexeur pour la connexion de 6 fibres optiques.

  • Résultats en ligne précis en quelques secondes
  • Plusieurs composants par mesure
  • Analyse non destructive
  • Multiplexeur intégré 6 positions, en option
  • Transfert direct de méthode
  • Conception robuste
  • Connectivité Ethernet et protocoles de communications standard de l'industrie

Maintenance

Le MATRIX-F a été conçu pour une présenter une grande fiabilité et un entretien facile. Les composants consommables sont échangeables par l'utilisateur sans aucun réalignement de l'optique. L'instrument peut être réparé rapidement pour un minimum de perturbations du process de fabrication.

Validation des performances de l'instrument

Le MATRIX-F est équipé d'une roue automatisée supportant des filtres et des matériaux standards afin de tester les performances de l'instrument. Le logiciel OVP (OPUS Validation Program) exécute une série de tests de performance afin de veiller à ce que l'instrument fonctionne dans les spécifications -  condition préalable pour des applications dans l'industrie pharmaceutique.

Connectivité

Le logiciel CMET propose une interface standard pour l’industrie (OCP) permettant à OPUS de s’intégrer dans n’importe quel environnement process et offre un large choix d’interface et de protocoles de communication tels 4-20mA, Modbus, Profibus, OPC.



Plus d'informations

Informations complémentaires

En savoir plus sur nos produits et solutions FT-NIR en téléchargeant de la documentation complémentaire.

Support

Prise en charge des applications

Bruker Optics est composé de scientifiques et d’ingénieurs experts qui ont un savoir-faire en profondeur de l’instrumentation et des applications. Nos spécialistes des produits sont disponibles pour vous aider dans le développement de méthodes à distance ou dans votre laboratoire.

En outre, Bruker Optics offre une gamme d’étalonnages prêts à l’emploi qui facilitent votre entrée dans le monde de la spectroscopie NIR.

Service et formation

Les spectromètres Bruker Optics sont conçus pour fournir des années d’exploitation fiable sans problème, mais en cas de problème se produisent un réseau d’entreprises Bruker et des représentants à travers le monde sont prêts à répondre rapidement à vos besoins. Les installations professionnelles et un haut niveau de service post-livraison sont des engagements que Bruker Optics fait à chacun de ses clients. Les diagnostics à distance en plus d’une variété de forfaits de contrat de service sont disponibles pour un soutien complet.

Outre les formations régulières des clients, des séminaires internes dédiés et un soutien local peuvent être organisés en fonction de vos besoins.
