Microscope à force atomique

NanoWizard V BioScience

Imagerie nanomécanique quantitative automatisée

Faits marquants

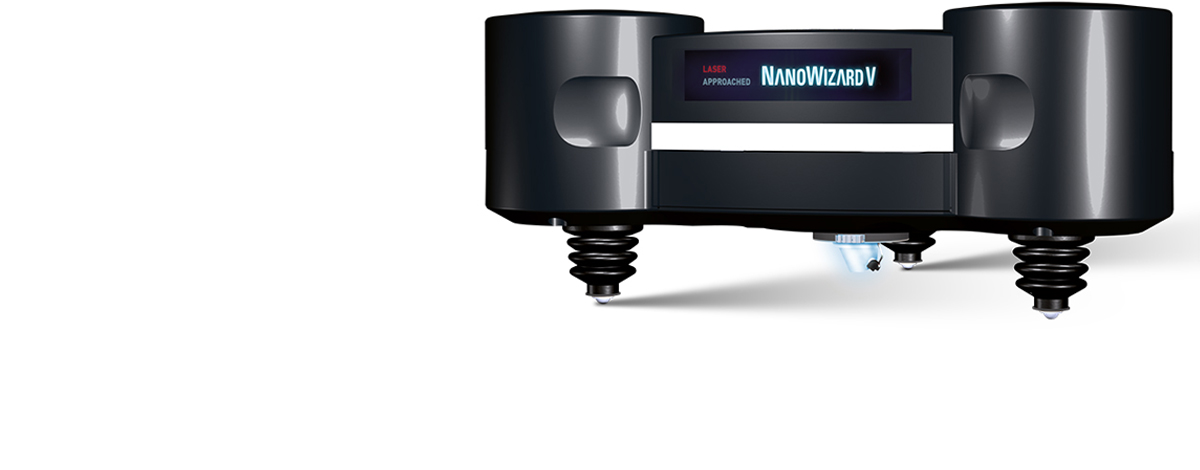

NanoWizard® V BioScience

Le JPK NanoWizard® V combine une haute résolution spatio-temporelle avec une grande zone de balayage, une flexibilité dans la conception des expériences et une intégration exceptionnelle avec des systèmes de microscopie optique avancés. L'automatisation de la configuration, de l'alignement et du réajustement des paramètres du système ouvre de nouvelles possibilités pour des séries d'expériences à long terme et autorégulées.

Automatisation
Perfectionner les performances, augmenter la productivité
L'automatisation de la configuration, du flux de travail et de l'étalonnage ouvre de nouvelles possibilités pour les séries d'expériences à long terme et autorégulées ainsi que pour les routines expérimentales complexes.
NanoMéchanique
Imagerie quantitative
Caractérisation nanomécanique de monomolécules, de cellules, de tissus et d'échantillons très délicats grâce à un contrôle avancé de la force.
Numérisation rapide
400 lignes/seconde
Étudiez les processus biologiques dynamiques en temps réel grâce à des routines de balayage adaptatives et intelligentes, à la cartographie rapide des forces et à la reconnaissance moléculaire.

Caractéristiques

Découvrez la BioAFM de 5ème génération

Le NanoWizard V vise à faire progresser de manière significative notre compréhension des processus cellulaires dynamiques et des mécanismes moléculaires. Son mode PeakForce-QI permet d'effectuer des mesures nano-mécaniques quantitatives rapides et flexibles, ce qui élargit considérablement les capacités de l'AFM. En parallèle, ses capacités d'automatisation, de contrôle à distance et de balayage rapide permettent d'obtenir des images à haut débit et à haute performance, même pour des expériences complexes.

Le NanoWizard V est doté de nouvelles technologies de balayage et de capteur, ainsi que d'un logiciel de commande de pointe qui comprend une interface utilisateur graphique (GUI) intuitive, basée sur le flux de travail, afin de garantir un fonctionnement authentique et facile de l'AFM.

  • Une commodité d'utilisation inégalée
  • Vitesse pour la dynamique et rendement amélioré
  • Cartographie et imagerie automatisées à haute densité de pixels

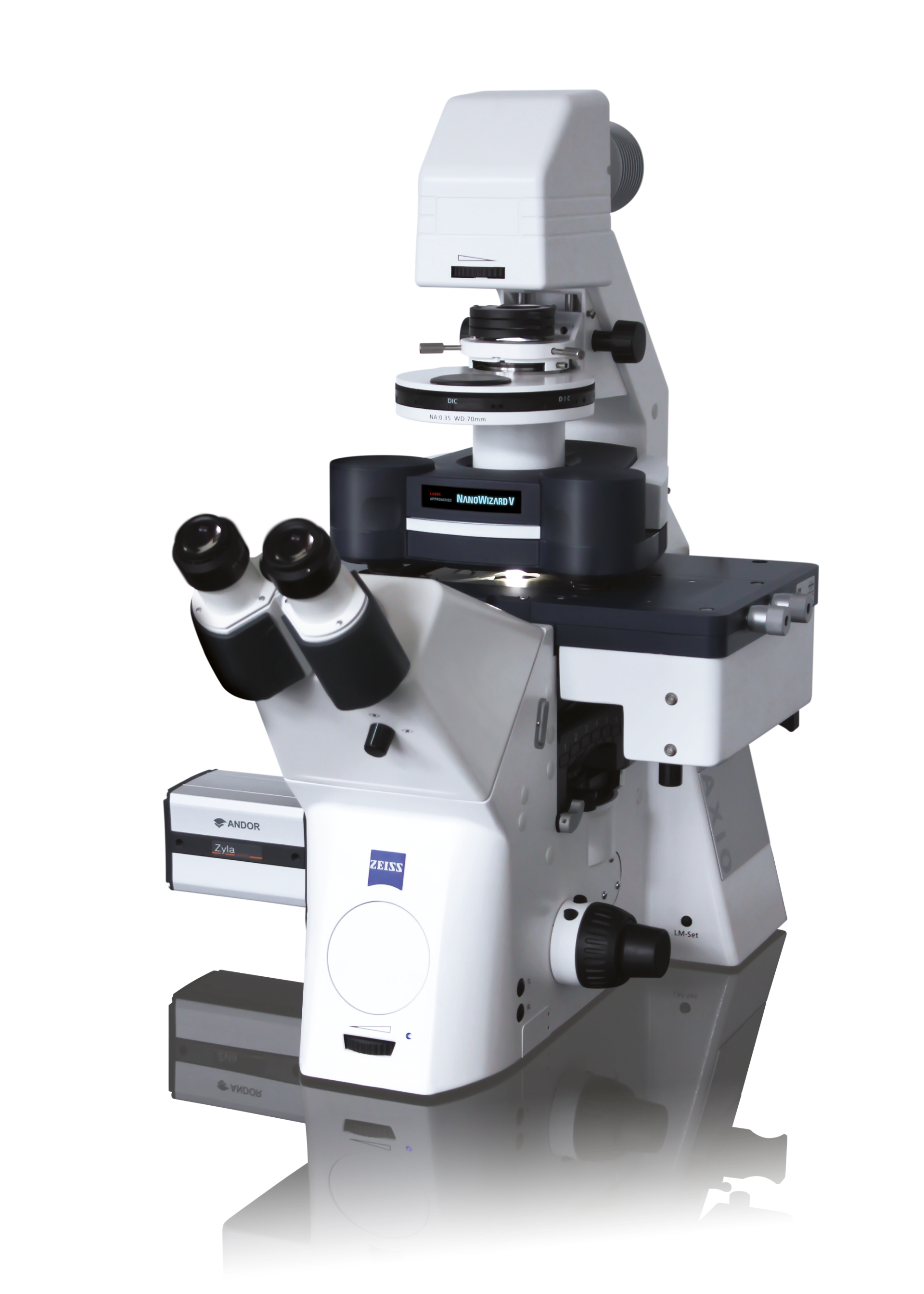

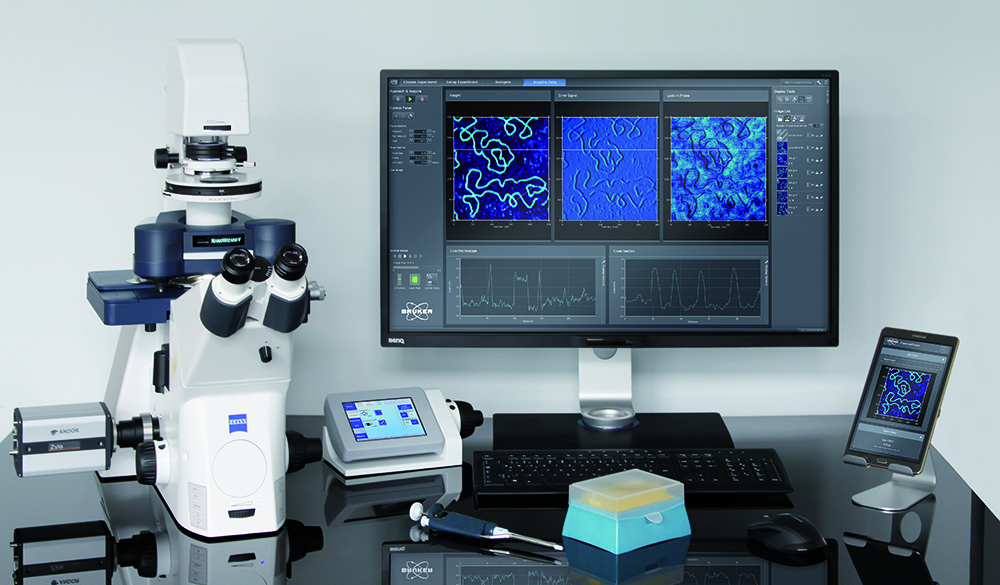

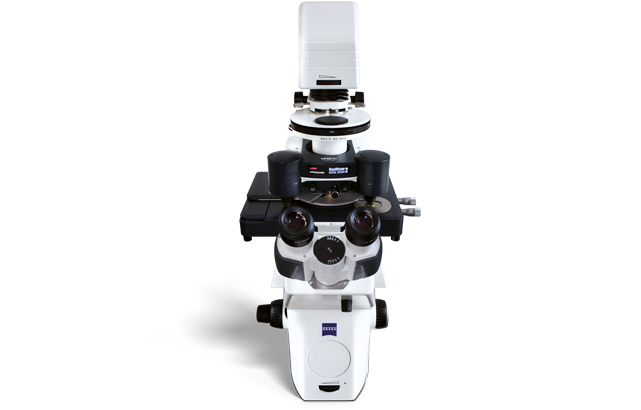

Configuration du NanoWizard V BioScience sur le Zeiss Axio Observer avec contrôle par tablette.

Conçu par les pionniers de la BioAFM qui comptent plus de 25 ans d'expérience dans le développement de microscopes à force atomique destinés à la Bio.

  • Reconnu par un parc de plus de 1000 microscopes BioAFM JPK/Bruker à travers le monde.
  • Soutenu par plus de 8500 publications ayant une dimension biologique importante
  • Supporté par le développement de leviers dédié à l'imagerie haute résolution et aux applications personnalisées.

Ouvrir la voie à de nouvelles découvertes scientifiques avec :

 ·  PeakForce-QI, PeakForce Tapping®, PeakForce QNM®, QI

 ·  Spectroscopie de force mono-moléculaire (SMFS)

 ·  Spectroscopie à force unicellulaire (SCFS)

·  DirectOverlay 2 pour l'AFM en conjonction avec la microscopie optique avancée.

 ·  Nouvel environnement logiciel V8

 ·  Comprend les dernières versions d'ExperimentPlanner et d'ExperimentControl.

 ·   Accessoires pour les optiques à haute NA et l'AFM, contrôle de l'environnement.

Les Technologies les plus Récentes pour une Efficacité Maximale

Le BioAFM le plus performant

Doté d'une conception améliorée basée sur le flux de travail et d'un guide utilisateur intuitif dans le nouveau logiciel SPM V8, le NanoWizard V permet aux débutants comme aux experts d'obtenir des données reproductibles de la plus haute qualité. Le haut degré d'automatisation du système améliore la productivité et maximise le rendement. Des routines d'analyse et de traitement par lots ultramodernes garantissent la précision scientifique et la fiabilité des données statistiques.

  • Des routines de balayage intelligentes et adaptatives permettent des taux de balayage plus rapides, jusqu'à 400 lignes/sec
  • Le scanner ainsi que le système de détection à faible bruit garantissent des données haute résolution et des performances inégalées sur les microscopes optiques inversés
  • Le mode PeakForce-QI, symbiose des modes PeakForce Tapping et QI, offre le contrôle de la force le plus rapide et le plus avancé pour les échantillons les plus délicats.



Le système BioAFM automatisé le plus rapide qui soit pour les échantillons ondulés sur microscope inversé

  • Visualisez la dynamique avec le Nested Scanner de Bruker et les dernières technologies de rétroaction
  • Le système éprouvé DirectDrive de Bruker augmente la stabilité de l'excitation du cantilever
  • L'équilibrage actif permet un balayage plus rapide sur de grandes plages de balayage.
  • L'amélioration de la productivité et la maximisation du débit permettent d'obtenir de meilleures statistiques
  • Des routines d'optimisation intelligentes pour une nanomécanique quantitative



Les opérations les plus intuitives de la BioAFM

  • Caractéristiques fondamentales de facilité d'utilisation
  • Gestion des utilisateurs, idéal pour les installations multi-utilisateurs
  • Mise en place et flux de travail automatisés
  • Calibrage du cantilever en un seul clic
  • Calibrage de l'image optique en un clic
  • Champ d'observation optique étendu pour l'AFM avec fonction de piquage
  • Procédures expérimentales à long terme et sans surveillance
  • Capacités d'opération à distance
  • Stockage optimisé des paramètres et favoris
  • Intégration intuitive des routines de traitement des données

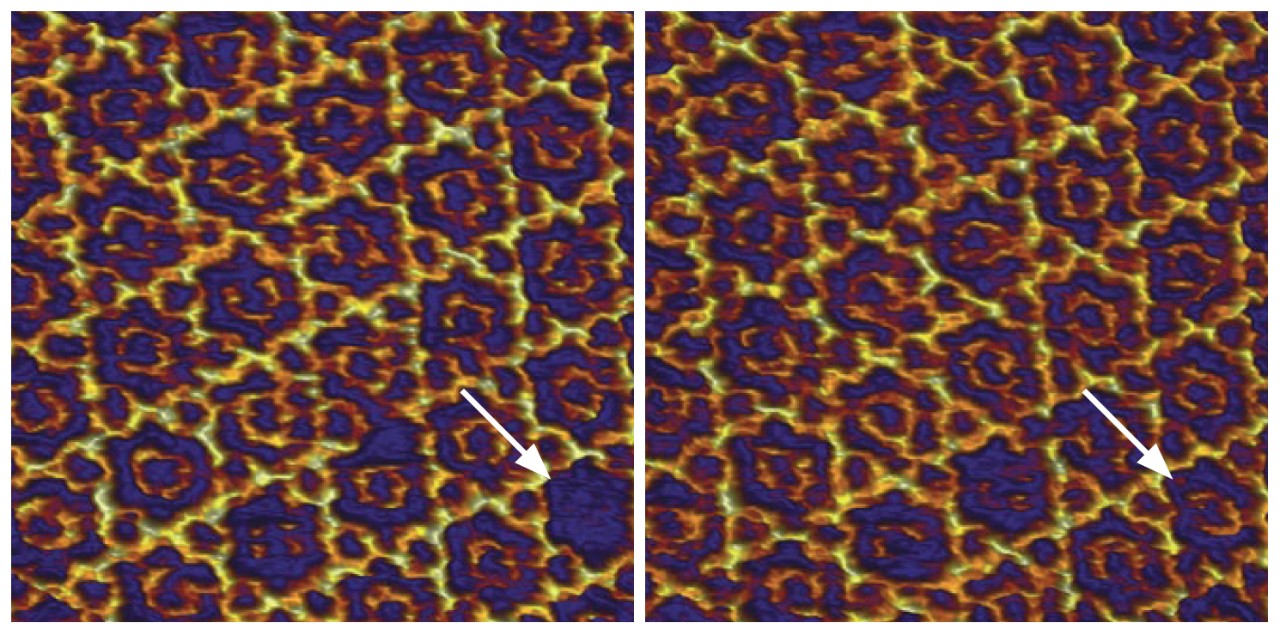

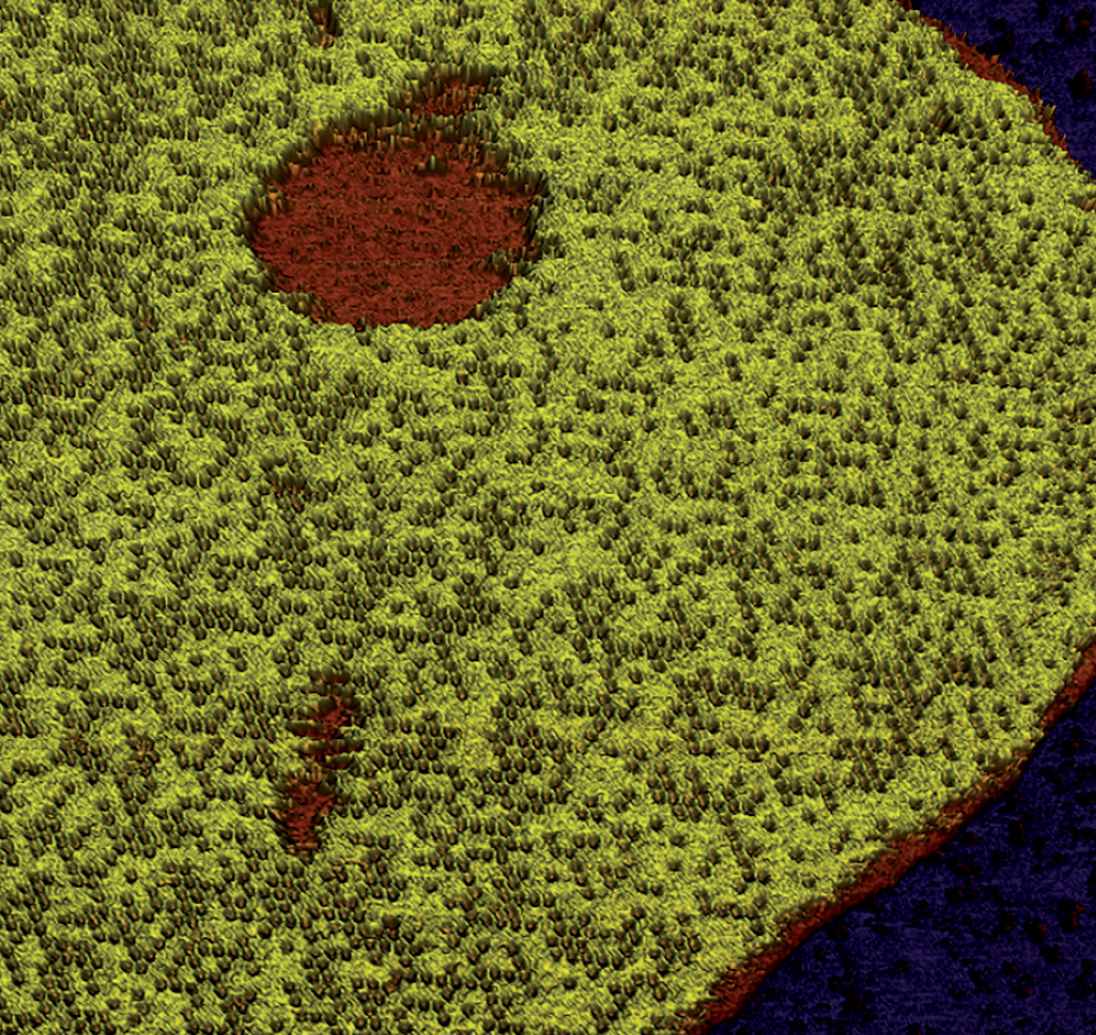

Image de topographie de la protéine Annexin 5 sur une membrane lipidique dans un tampon, acquise avec le Tapping mode à une fréquence de lignes de 40 Hz. Cette image montre la densité d'occupation des trimères centraux dans une structure en nid d'abeille 2D. Taille du balayage : 1,3 µm x 1,3 µm, plage de hauteur : 8,0 nm.
Image de topographie de la protéine Annexin 5 sur une membrane lipidique dans un tampon acquise avec le mode Fast tapping à une fréquence de lignes de 170 Hz. Les flèches représentent l'occupation d'un trimère centré de la solution dans la structure cristalline 2D, 12 secondes (8 images) plus tard. Taille du balayage : 96 nm x 96 nm, plage de hauteur : 1,0 nm.

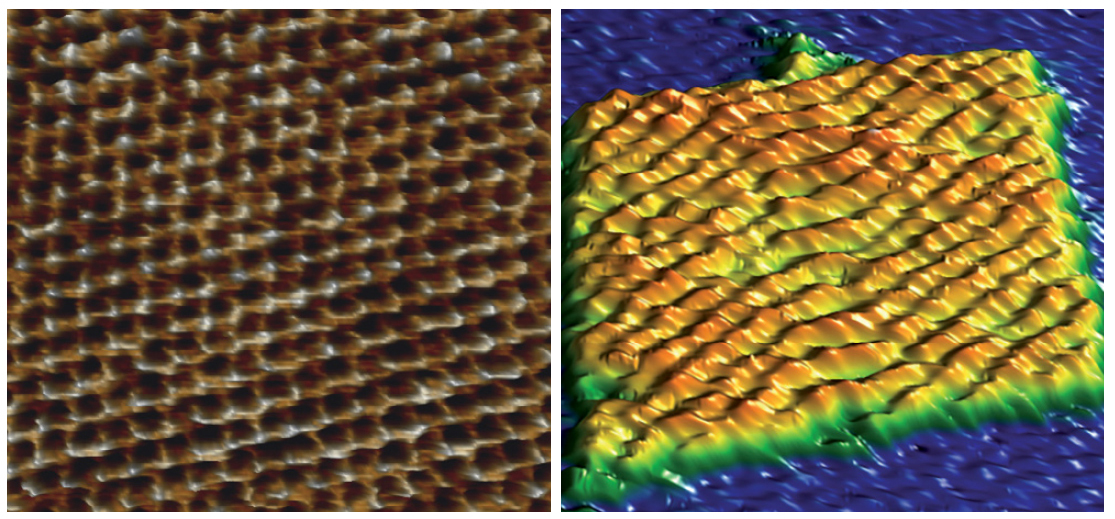

Gauche : Image topographique du réseau atomique du mica dans un liquide. Image prise en circuit fermé sur un microscope inversé, taille du balayage : 10 nm × 10 nm, plage de hauteur : 210 pm. Droite : Image topographique de l'origami d'ADN (GATTA-AFM, Gattaquant, Allemagne) acquise avec le mode Tapping à 400 lignes/seconde dans le tampon TAE, taille de balayage : 96 nm x 96 nm, plage de hauteur : 3,1 nm.

"Le NanoWizard V est excellent pour l'analyse des composants médicaux".



Prof. Dr. rer. nat. Hans Bäumler
Chef du département de recherche
Institut de médecine transfusionnelle, Hôpital universitaire Charité de Berlin (Allemagne)

Caractéristiques

Comprendre les Forces dans la Biologie

Le leader des BioAFM pour la mécanobiologie

En fournissant le bon modèle pour la bonne expérience, Bruker apporte des solutions faciles à des questions scientifiques complexes. Les procédures de mesure automatisées permettent aux chercheurs de se concentrer sur ce qui est important - leurs recherches - et de se demander pourquoi et non comment.

  • Examiner des monomolécules, des cellules vivantes et des échantillons de tissus.
  • Étudier les structures d'échantillons mous, ondulées, et fragiles dans des conditions naturelles
  • Acquérir une compréhension détaillée des propriétés viscoélastiques et des processus d'adhésion.
  • Le plus haut niveau d'automatisation grâce à l'Autoalign, l'HybridStage ou la platine motorisée, l'ExperimentPlanner, l'ExperimentControl et les fonctions de l'interface graphique pour un traitement du signal à grande vitesse et des niveaux de bruit les plus bas.





PeakForce-QI - un nouveau chapitre dans l'imagerie quantitative

Après les modes PeakForce Tapping (2000+ publications) et QI (~1000 publications), les pionniers de l'imagerie biologique quantitative vous présentent maintenant la nouvelle génération :

PeakForce-QI

  • Imagerie nanomécanique la plus rapide grâce aux dernières technologies de piézo et de capteurs
  • Traitement par lots facile et précis
  • Suivi de la courbe de force en temps réel

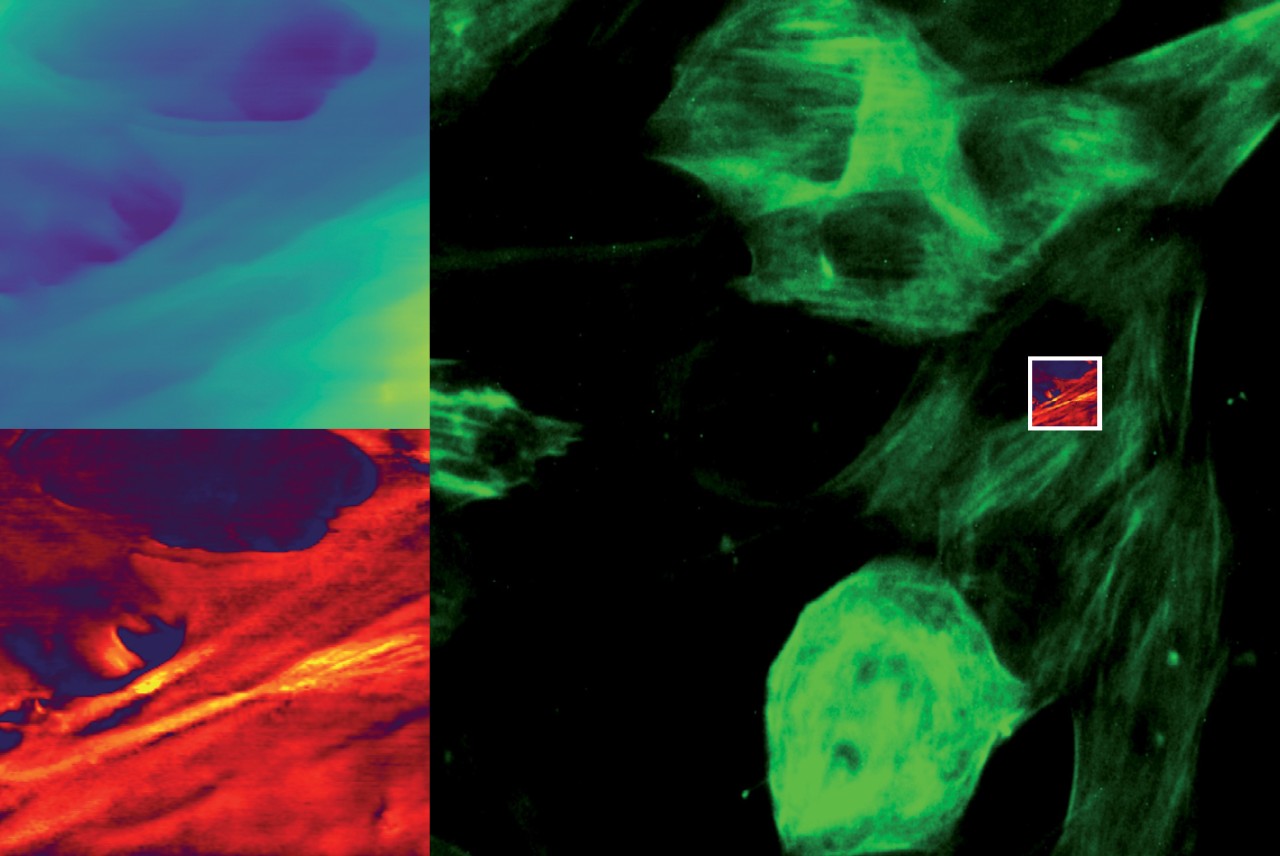

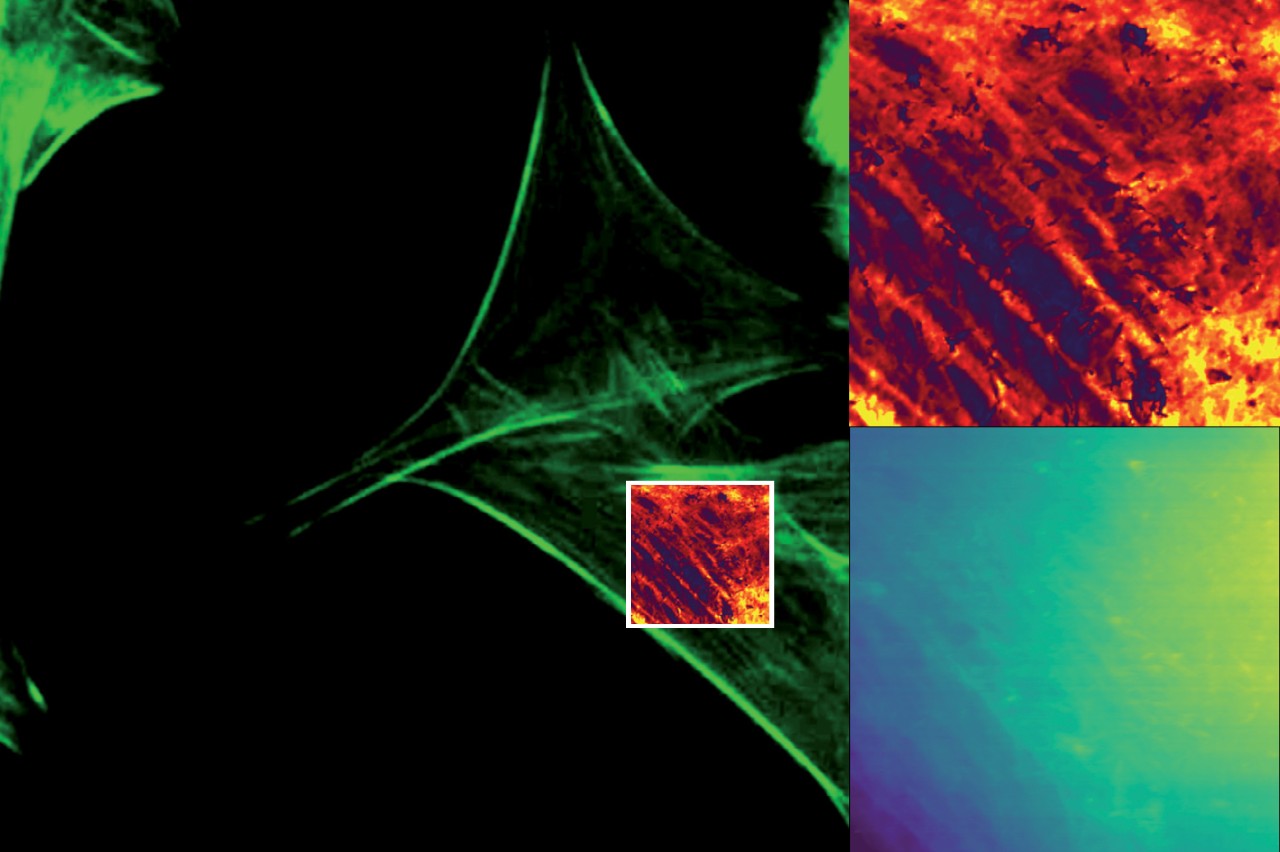

Ensemble de données couplées PeakForce-QI et fluorescence de cellules de fibroblastes NIH-3T3 (murins) vivantes acquises dans un milieu cellulaire à 37°C . Image AFM bleu : Images de topographie PeakForce-QI de fibroblastes vivants avec une plages de hauteur(Z) supérieure à 2,35 µm et inférieure à 3,5 µm. Image AFM en rouge : Images du module d'Young extraites de PeakForce-QI avec une hauteur Z supérieure à 5,2 - 13,1 kPa et inférieure à 0 - 30 kPa (tailles de scan supérieures à 10 µm × 10 µm et inférieures à 23 µm × 23 µm). Vue d'ensemble : Superposition de fibroblastes marqués par fluorescence avec la coloration de suivi de l'actine verte CellMask™ et des images du module de Young, échantillon fourni gracieusement par le Dr Wedepohl, Freie Universität Berlin (Allemagne).

"La vitesse et la résolution promises du système, sa facilité d'utilisation et ses capacités de résolution allant jusqu'au millimètre en font un système qui change la donne pour les recherches AFM en nanomédecine et pour les applications biomédicales."

Dr. David Martinez Martin
Physicien - Maître de conférences en génie biomédical
Coprésident du groupe "capteurs et diagnostics" du réseau Nanohealth (Université de Sydney).

Analyse Intelligente et Données Quantitatives

La Spectroscopie de Force Automatisée Revue et Corrigée

Les pionniers de la spectroscopie à force unimoléculaire (SMFS) et de la spectroscopie à force unicellulaire (SCFS) vous offrent désormais une flexibilité, une précision et un rendement accrus.

  • La technologie avérée ForceRobot est maintenant intégrée
  • RampDesigner intuitif et puissant de Bruker
  • Calibrage automatisé
  • Imagerie de reconnaissance moléculaire
  • Contrôle de la force la plus sensible et fonctions d'économie de pointes


Tranches de Données Puissantes

  • Création flexible d'images de topographie à différentes forces
  • Imagerie exclusive du point de contact
  • Sortie de la séquence d'images depuis n'importe quel canal à d'après un traitement par lots


Pour les expériences complexes; des molécules uniques en passant par les cellules, jusqu'aux tissus.

  • Options de contrôle environnemental optimisées
  • Nanomécanique complète avec RampDesigner
  • Routines expérimentales complexes avec ExperimentPlanner
  • Intégration de plusieurs modes dans le cadre d'expériences à long terme, sans surveillance

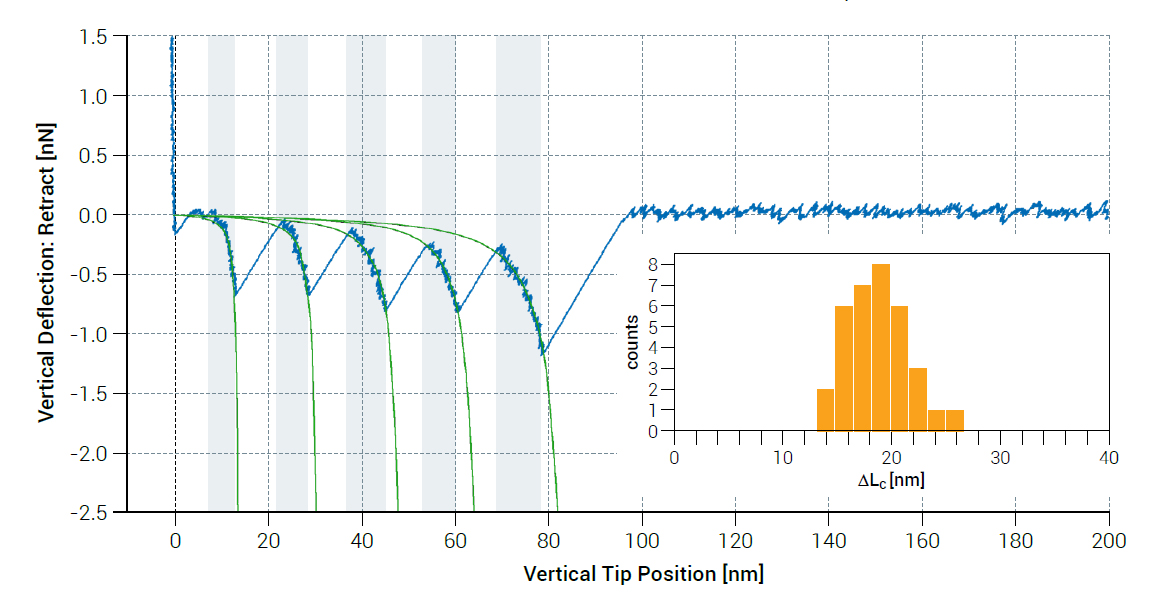

Déploiement d'une seule protéine GB1 acquis dans une expérience automatisée à long terme de ~54 000 courbes en ~16 heures. Encart : Tracé de la différence de longueur des contours. Échantillon fourni par le professeur Cao, Nanjing (Chine).

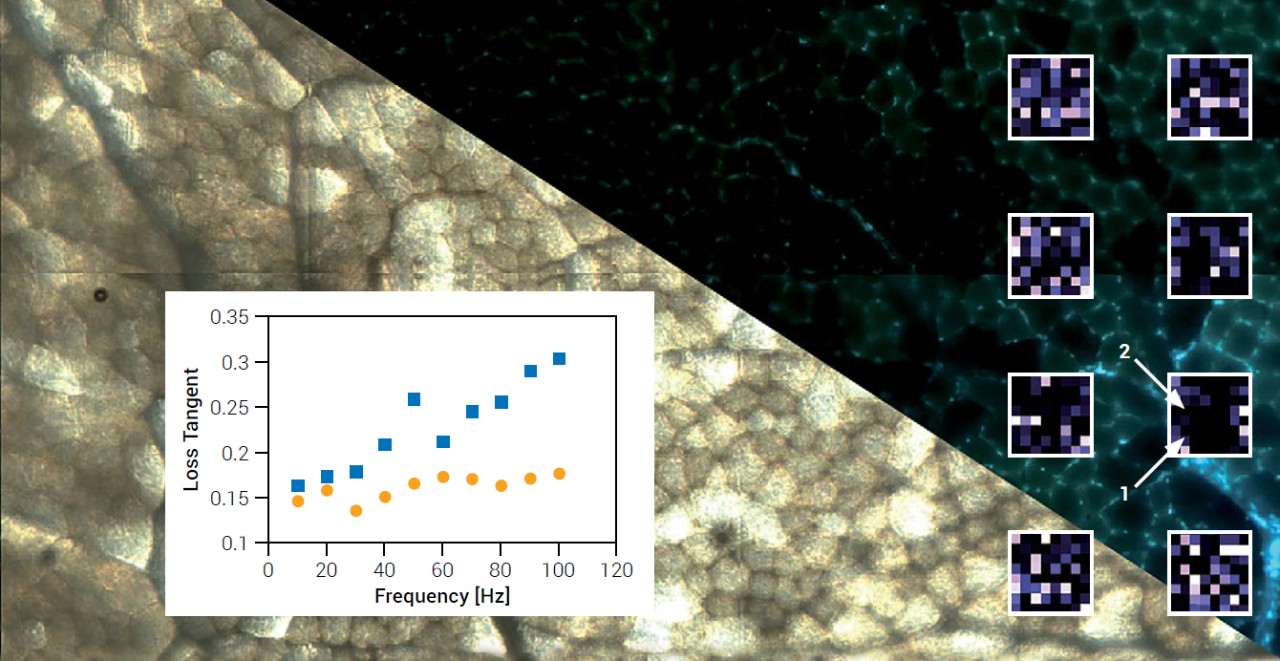

Carte d'une tranche de tissu musculaire de rat. Optique : Contraste de phase de 1,60 mm x 0,85 mm et fluorescence du Hoechst 33342 en utilisant HybridStage. Cartes en médaillon : Module d'Young acquis automatiquement avec MultiScan (plage z: 10 - 260 kPa). Graphique en médaillon : Tangente de perte en fonction de la fréquence de deux positions dans la carte (voir flèches). Points orange et carrés bleus positions 1 et 2, respectivement. Échantillon fourni par le professeur Ansgar Petersen, Institut Julius Wolff, Charité, Berlin (Allemagne).

La Microscopie Corrélative Nouvellement Définie

BioAFM de pointe combiné à la microscopie optique avancée

  • Intégration parfaite avec les techniques optiques avancées
  • Super-résolution optique (STED, FLIM, ...)
  • Optimisation pour les tissus, les implants, etc.
  • DirectOverlay 2/MIRO
  • Importation d'images optiques en un clic
  • Option OBD 980 nm
  • DirectTiling, pour une efficacité à plus grande échelle
  • Assemblage
  • MultiScan
  • Intégration harmonieuse de plusieurs canaux optiques, externes et AFM

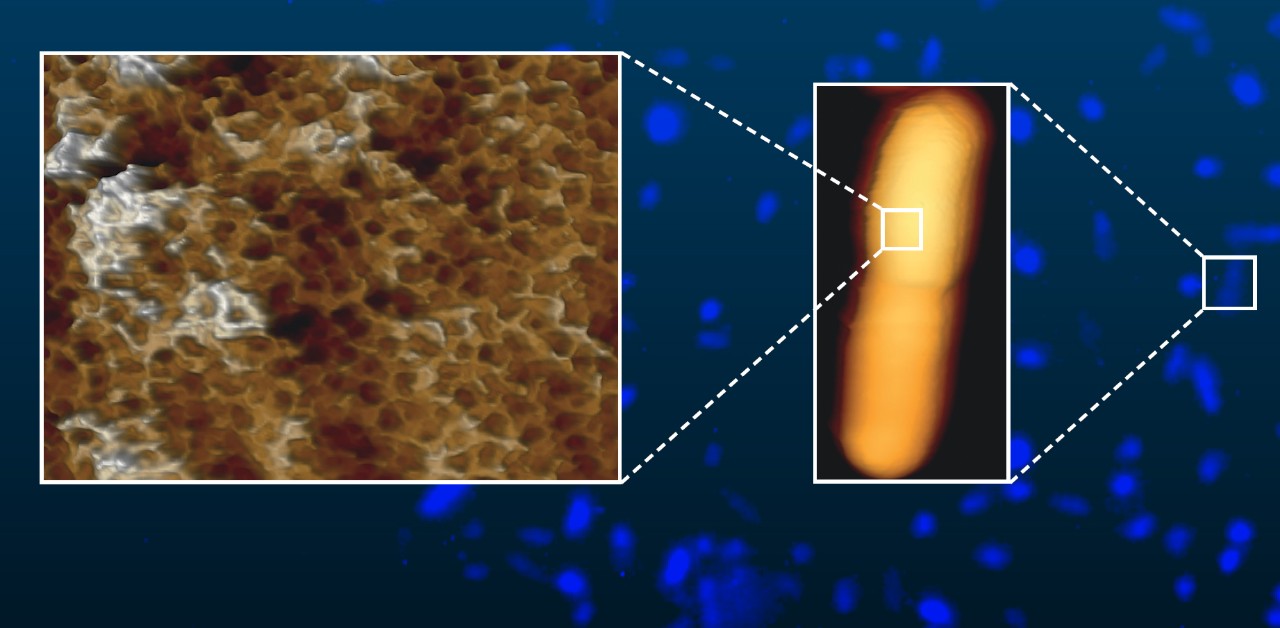

Image de fond : Image de fluorescence de bactéries E.Coli vivantes marquées au Hoechst 33342, acquise sur une lamelle dans un tampon. Image du milieu : Image de topographie d'une bactérie E.Coli en cours de division obtenu en utilisant la technologie de scanner imbriqué ainsi que le Tappingmode (taille du balayage 1,7 µm × 3,6 µm, plage de hauteur 1,0 µm). Image de gauche : Zoom d'une image topographique en TappingMode du scanner imbriqué, résolvant le réseau de protéines de la membrane externe (taille du balayage : 200 nm × 150 nm, hauteur : 3,5 nm).

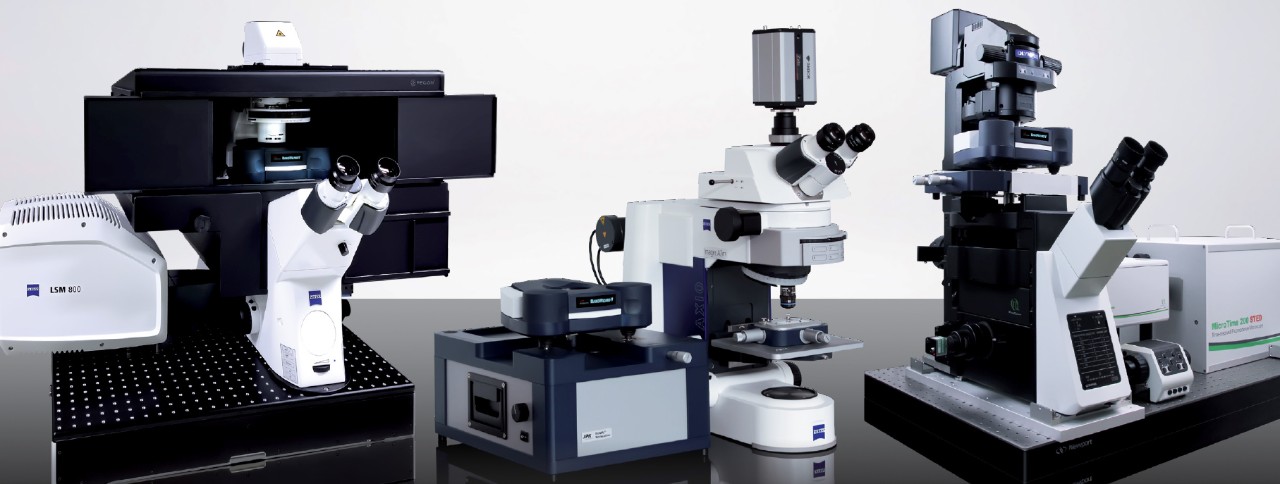

NanoWizard V avec Zeiss LSM 800 (Configuration avec la permission de Marie Weinhart, Freie Universität Berlin et Leibniz Universität Hannover), avec BioMAT Workstation pour les optiques à haute NA et Zeiss Axio Imager et sur Olympus IX83 avec Picoquant MicroTime 200 STED.

Combinaisons de modes optiques

  • Champ clair (Brightfield)
  • DIC
  • Contraste de phase ou de modulation
  • Microscopie confocale
  • Disque rotatif
  • TIRF et IRM
  • FRET, FLIM, FRAP, FCS
  • Imagerie Ca2
  • Superrésolution (STED, PALM/STORM, SIM)
  • Combinaison de macroscope
  • Pincettes optiques avec OT-AFM

Une Flexibilité Inégalée de par sa Conception

Optimisé pour une utilisation en microbiologie et en recherche sur les virus


Le NanoWizard V BioAFM permet un accès direct aux agents pathogènes et infectieux dans une installation BSL. Chaque étape, depuis la préparation, le chargement et l'élimination des échantillons jusqu'à l'exécution de l'expérience, peut être réalisée directement dans le laboratoire de biosécurité.

  • Convient pour travailler avec des agents pathogènes natifs et du matériel à risque biologique
  • Aucune étape de "préparation supplémentaire".
  • Conformité BSL-3
    (conformément aux règles de sécurité du laboratoire)

Explorez une vaste gamme d'accessoires pour des montages expérimentaux polyvalents ainsi que pour le contrôle de l'environnement.

La combinaison sans faille avec la technologie FluidFM permet une multitude de conceptions et d'applications expérimentales inédites.

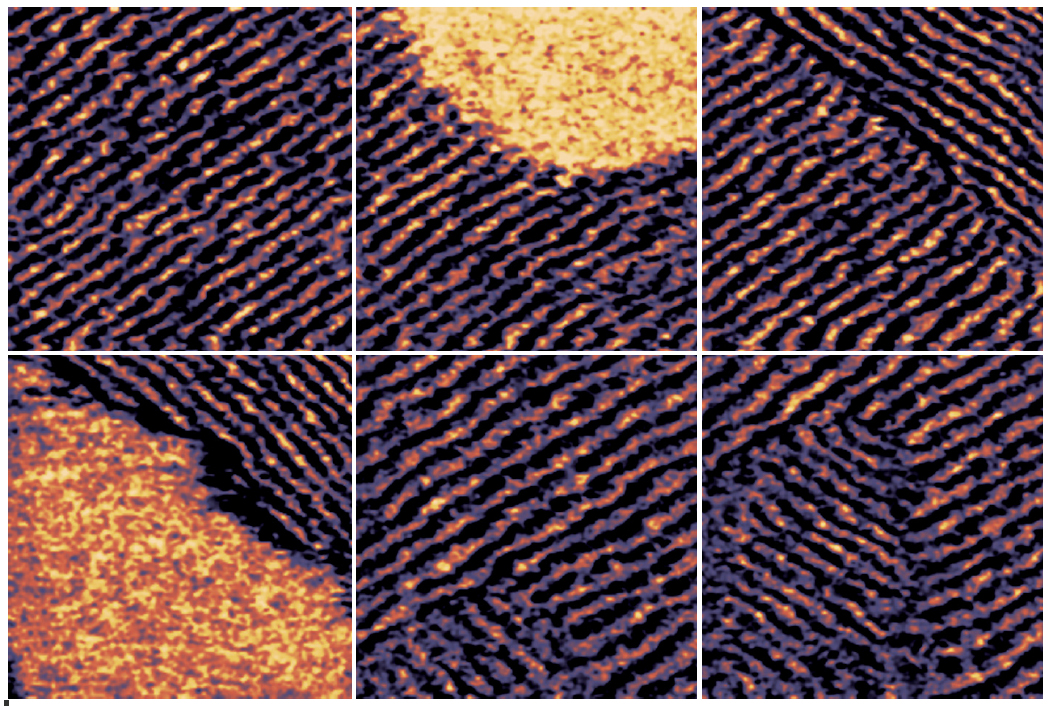

Formation de la phase d'ondulation du DMPC imagée en TappingMode à une fréquence de ligne de 200 Hz dans un tampon EDTA en utilisant la fonction de scanner imbriqué. La séquence montre deux formations différentes de la phase d'ondulation avec une température croissante/décroissante. Taille du balayage 300 nm × 300 nm, plage z: 5 degrés.

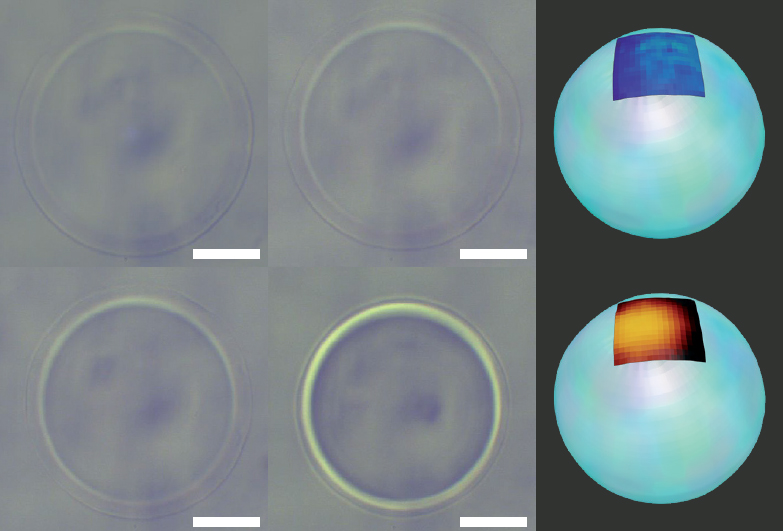

Microparticules d'hydrogel P(NIPAM-NEAM) pour l'Ingénierie de support cellulaire interactif, analysées avec QI à différentes températures dans le BioCell. Les images montrent la topographie QI et la carte du module de Young sur la particule ainsi qu'une série d'images de contraste de phase optique.

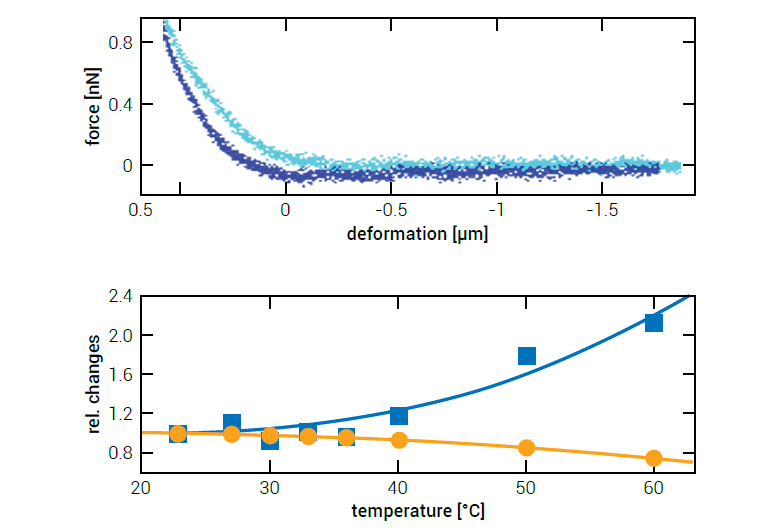

L'image du haut montre la courbe de force QI correspondante, la courbe du bas montre l'augmentation du module d'Young (bleu) et la diminution de la taille (orange) avec l'augmentation de la température. Echantillon offert par le Prof. De Laporte, Aachen (Allemagne).

Applications

Applications

Galerie de Données AFM pour les Sciences de la Vie

Les systèmes BioAFM de Bruker permettent aux chercheurs en sciences de la vie et en biophysique d'approfondir leurs recherches dans les domaines de la mécanique et de l'adhésion cellulaire, de la mécano-biologie, des interactions cellule-cellule et cellule-surface, de la dynamique cellulaire et de la morphologie cellulaire. Nous avons rassemblé une galerie d'images démontrant quelques-unes de ces applications.

Spécifications

Caractéristiques techniques

Modes d'Opération

Modes Opératoires Standard

  • Maintenant avec PeakForce-QI comprenant PeakForce Tapping, QI et PeakForce QNM
  • Incluant le PeakForce Tapping rapide et QI avec la technologie de scanner imbriqué
  • Mode contact avec microscopie à force latérale (LFM)
  • Tapping Mode™ avec PhaseImaging™
  • ExperimentPlanner pour la conception d'un flux de travail de mesure spécifique.
  • Spectroscopie de force statique et dynamique
  • Cartographie de force avancée



Modes optionnels

  • Modes de spectroscopie avancés, notamment divers modes de fixation de la force ou des rampes.
  • Option de balayage rapide avec des fréquences de lignes allant jusqu'à 200 Hz
  • Mode avancé QI pour les données quantitatives, parfait pour les échantillons mous.
  • Réglage automatique du gain et du point de consigne ScanAsyst dans PeakForce Tapping et PeakForce-QI
  • Modes AC avancés tels que FM et PM avec Q-control et Active Gain Control
  • Microrhéologie dans un boîtier CellMech
  • Microscopie à sonde Kelvin
  • MFM et EFM
  • AFM conductif (C-AFM)
  • STM
  • Modes de spectroscopie électrique
  • Microscopie à réponse piézoélectrique pour les hautes tensions
  • Electrochimie et électrochimie à balayage avec contrôle de la température et microscopie optique
  • NanoLithographie et NanoManipulation
  • NanoIndentation
  • AFM thermique à balayage (SThM)
  • Solution FluidFM® de Cytosurge
  • Fonction ExperimentControl pour le contrôle à distance des expériences
  • DirectOverlay 2 pour la combinaison de l'AFM et de la microscopie optique
  • Stations supplémentaires de déplacement d'échantillons XY ou Z disponibles avec CellHesion®, TAO™ et le module HybridStage™

Accessoires

Accessoires

La plus grande Gamme d'Accessoires du Marché

Systèmes/accessoires optiques, solutions d'électrochimie, caractérisation électrique des échantillons, options de contrôle environnemental, modules logiciels, contrôle de la température, solutions d'isolation acoustique et vibratoire, etc. Bruker vous fournit les bons accessoires pour contrôler les conditions de vos échantillons et réaliser des expériences réussies.
