재료 과학 분야에서의 X4 POSEIDON
재료 과학 분야에서의 X4 POSEIDON 애플리케이션
X4 POSEIDON은 3D X선 현미경(3D XRM)을 이용한 고분해능 3D 관찰을 재료 과학 분야의 연구 및 평가에 활용할 수 있는 벤치탑형 시스템입니다.
재료 과학 분야에서 X4 POSEIDON을 활용한 애플리케이션을 소개합니다.

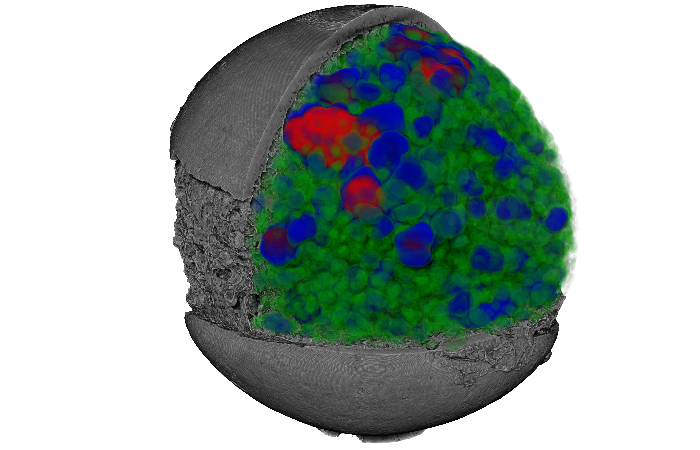

식품·의약품의 정량 분석
X4 POSEIDON 은 식품 및 의약품 분야에서 사용되는 동결건조 샘플의 내부 구조를 고분해능 2D/3D 이미지로 관찰할 수 있습니다.
공극 구조와 조직 구조의 차이를 시각화하고, 구조 두께 분포 및 구조 간 거리 분포를 분석함으로써 일반 상태와 동결건조 상태의 식품 샘플을 비교할 수 있습니다. 또한 동결건조 공정에 따른 미세구조 변화 평가에도 유용하여 연구개발 및 공정 검토에 활용할 수 있습니다.

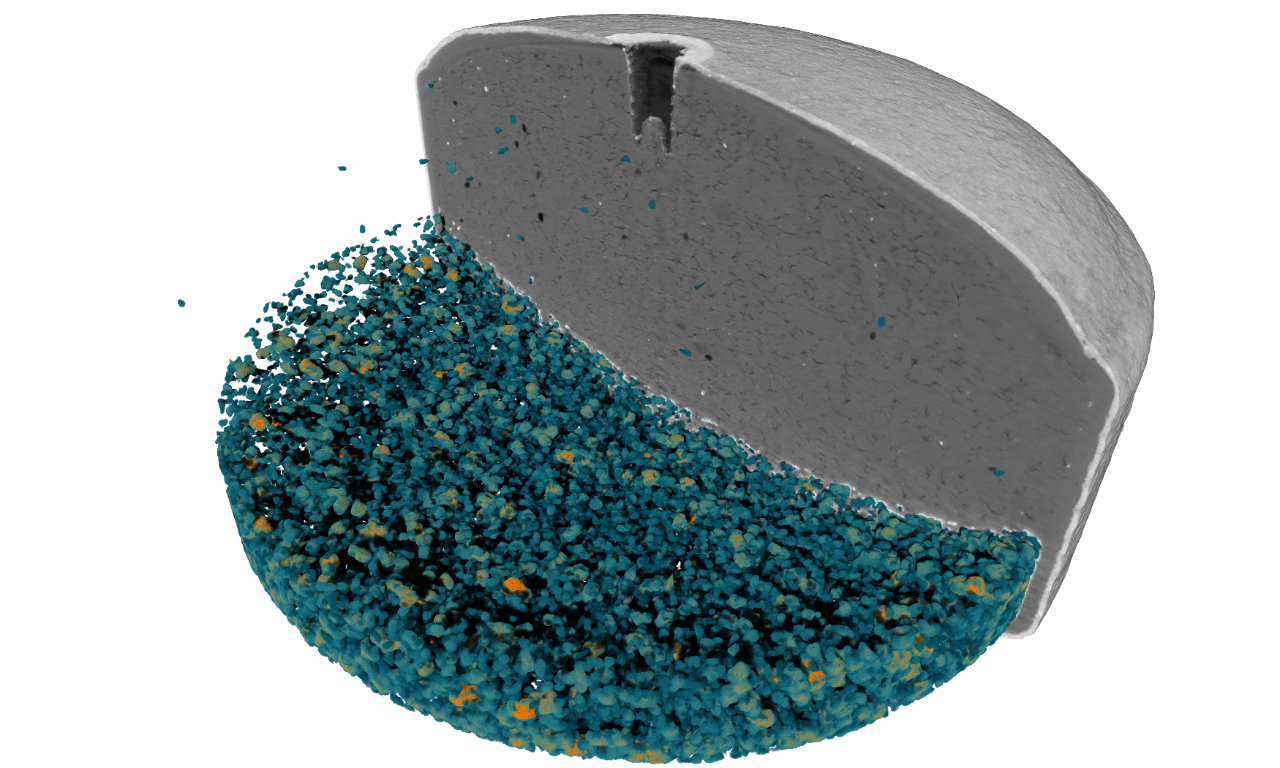

의약품: 니페디핀 서방정 분석
X4 POSEIDON은 고분해능 비파괴 3D 이미징을 통해 니페디핀 서방정의 내부 구조를 시각화하고, 약물 분포 및 방출 거동과 관련된 구조 평가에 유용한 정보를 제공합니다.
공극 구조와 막의 균일성을 평가함으로써 약물 방출 메커니즘의 이해, 제제 설계의 최적화, 처방 간 비교에 활용할 수 있습니다.

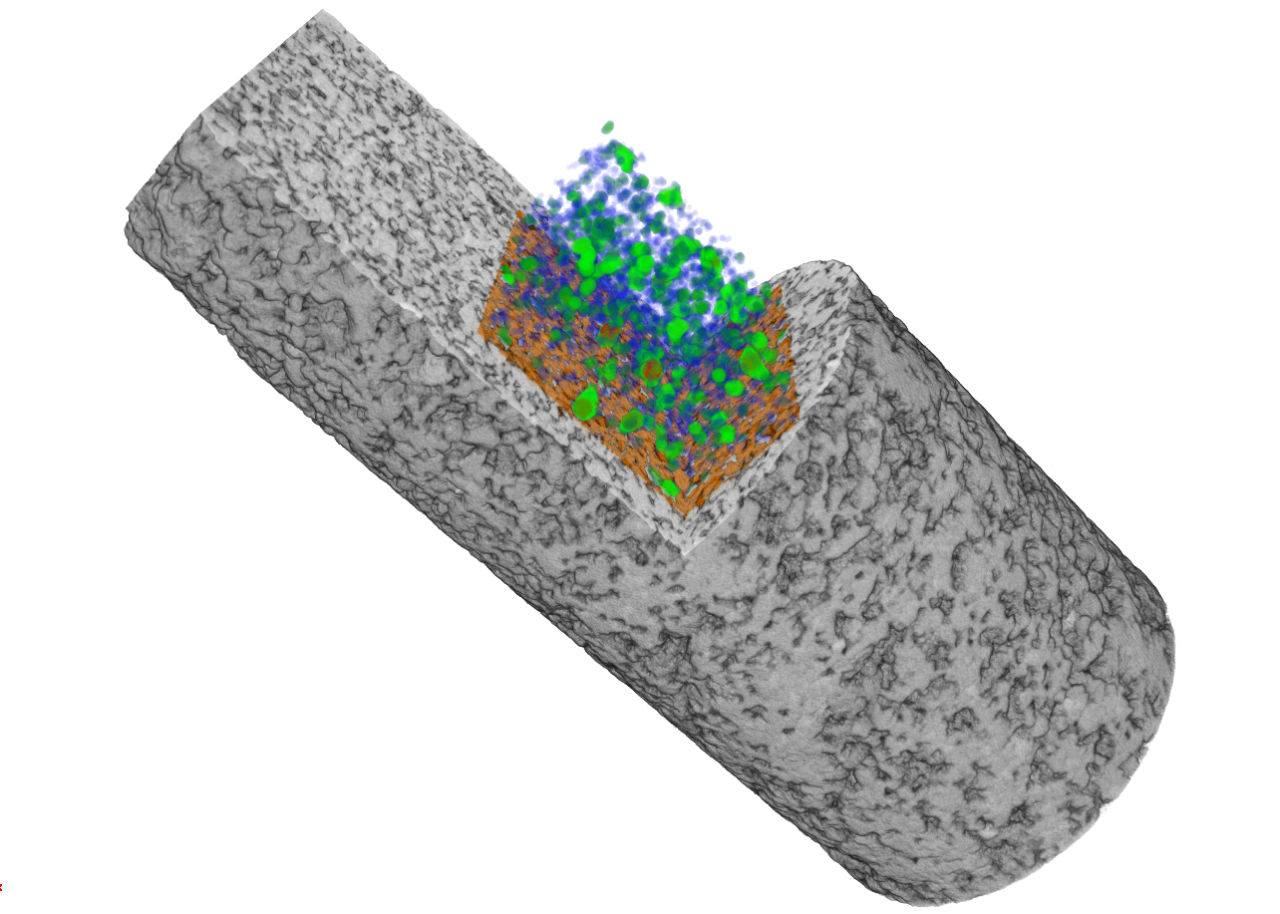

지질학: 코어 플러그 내부 구조의 3D 분석
X4 POSEIDON은 지질 샘플의 공극률, 입자 크기, 균열 구조, 이상 구조 등을 고분해능으로 평가할 수 있습니다. 비파괴 방식으로 내부 구조를 3D 관찰할 수 있어, 공극 네트워크, 균열 분포, 입자 구조를 파악하는 데 유용합니다.
또한 X선 흡수 콘트라스트를 기반으로 광물상을 식별하고, 동일 샘플에서 시간 경과에 따른 변화를 평가할 수 있습니다. 광물의 용해·석출, 응력 하 압축 거동, 유체–암석 상호작용 등 3차원 동적 프로세스 관찰에도 적합합니다.

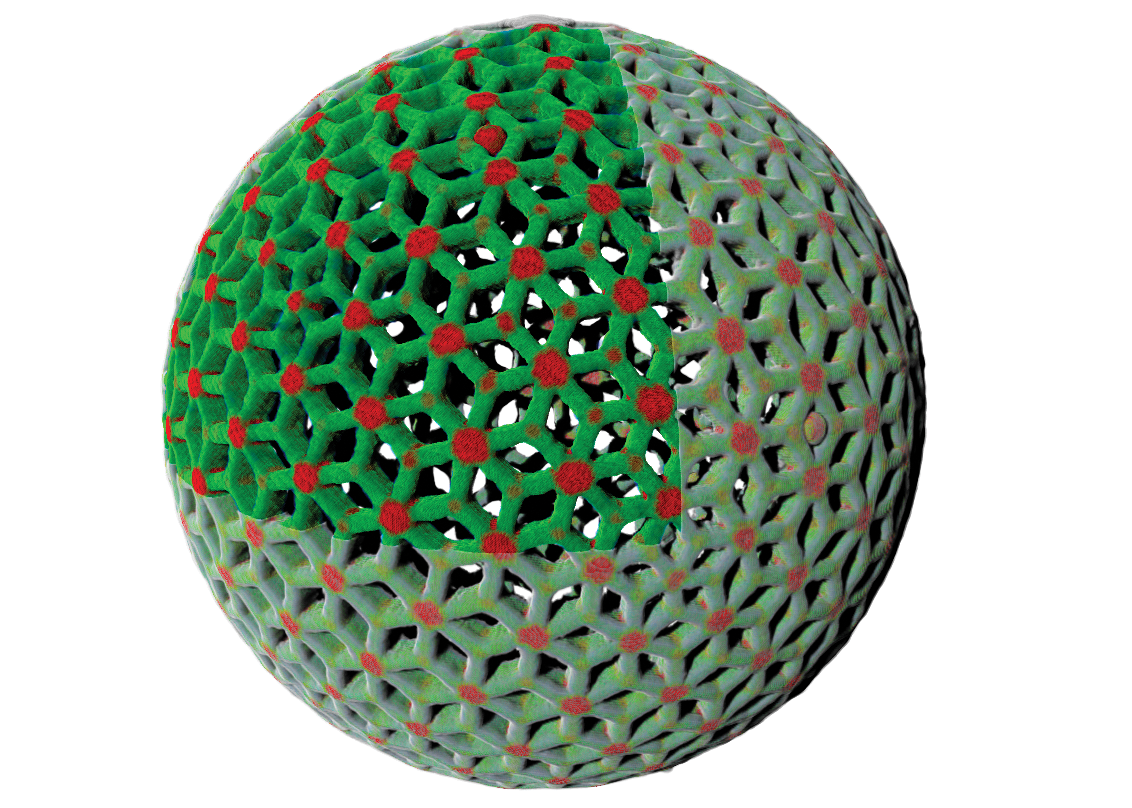

3D 프린팅: 항공우주용 초경량 티타늄 부품의 내부 구조 평가
Ti 3D 프린팅 조형품은 경량성과 고강도가 요구되는 항공우주 분야 등에서 활용되고 있습니다. 특히 복잡한 내부 구조를 가진 부품의 경우, 조형 결함, 공극, 개재물의 유무를 비파괴로 확인하는 것이 중요합니다.
X4 POSEIDON은 Ti 3D 프린팅 조형품의 내부 구조를 고분해능 3D로 시각화하여, 품질 평가와 구조 건전성 확인에 활용할 수 있습니다.

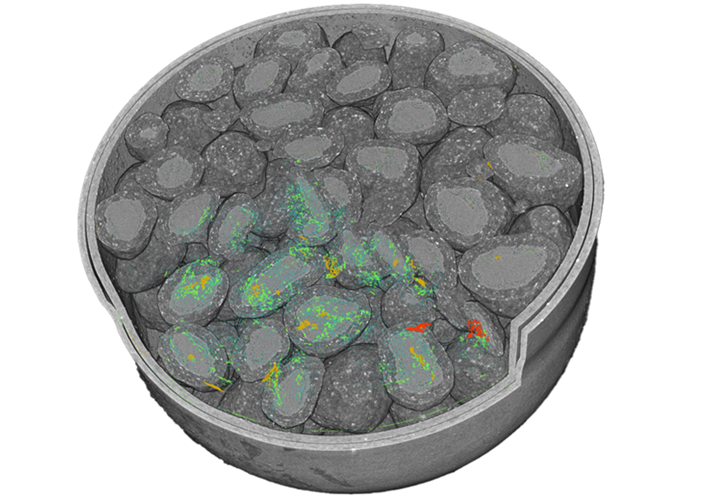

의약품: 미세 과립이 포함된 경질 캡슐의 검사
XRM은 제약 산업에서 품질 관리와 연구·개발 단계 모두에서 자주 사용됩니다. X4 POSEIDON을 이용하면 경질 캡슐 제제의 내부 검사를 매우 정밀하게 수행할 수 있으며, 개별 과립의 영상화와 과립 내부 공극의 시각화까지 가능합니다.
본 애플리케이션 노트에서는 X4 POSEIDON을 이용한 미세 과립이 충전된 경질 캡슐의 검사를 통해 이러한 기능과 그 이상의 활용을 예시합니다. 개별 과립과 과립 내부의 미세구조를 시각화함으로써, 제형 설계, 품질 평가, 방출 특성의 이해에 유용한 구조 정보를 얻을 수 있습니다.

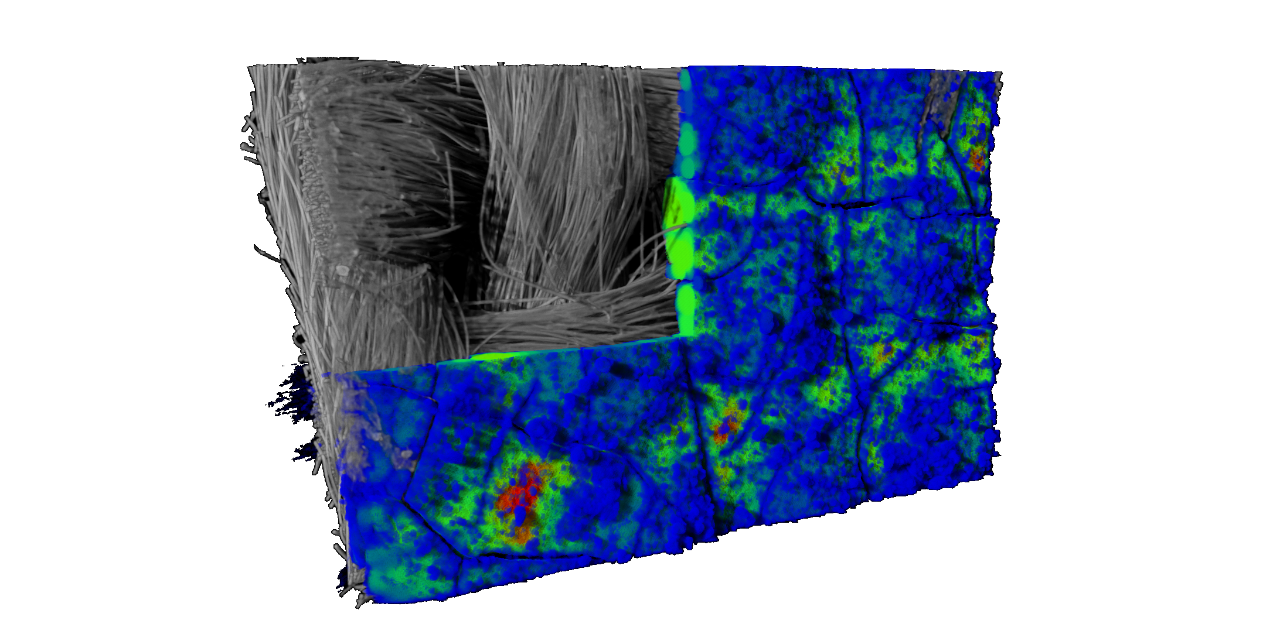

연료전지: 고분자 전해질 연료전지(PEMFC)의 3D 내부 구조 관찰
고분자 전해질 연료전지(PEMFC)는 여러 기능층이 적층된 구조를 가지는 유망한 연료전지 시스템입니다. 이 가운데 가스 확산층(GDL)은 반응 가스의 원활한 수송과 전기화학 반응 중 생성되는 물의 효과적인 배출을 담당하는 핵심 구성 요소로서, 그 미세구조와 물성은 연료전지의 전반적인 성능에 큰 영향을 미칩니다.
본 애플리케이션 노트에서는 X4 POSEIDON을 활용하여 가스 확산층(GDL)의 섬유 구조, 공극 분포, 두께 및 압축 상태를 비파괴적으로 3D 관찰·평가한 사례를 소개합니다. 이를 통해 획득한 구조적 정보는 PEMFC의 설계 최적화, 성능 평가 및 제조 공정 검토에 효과적으로 활용될 수 있습니다.

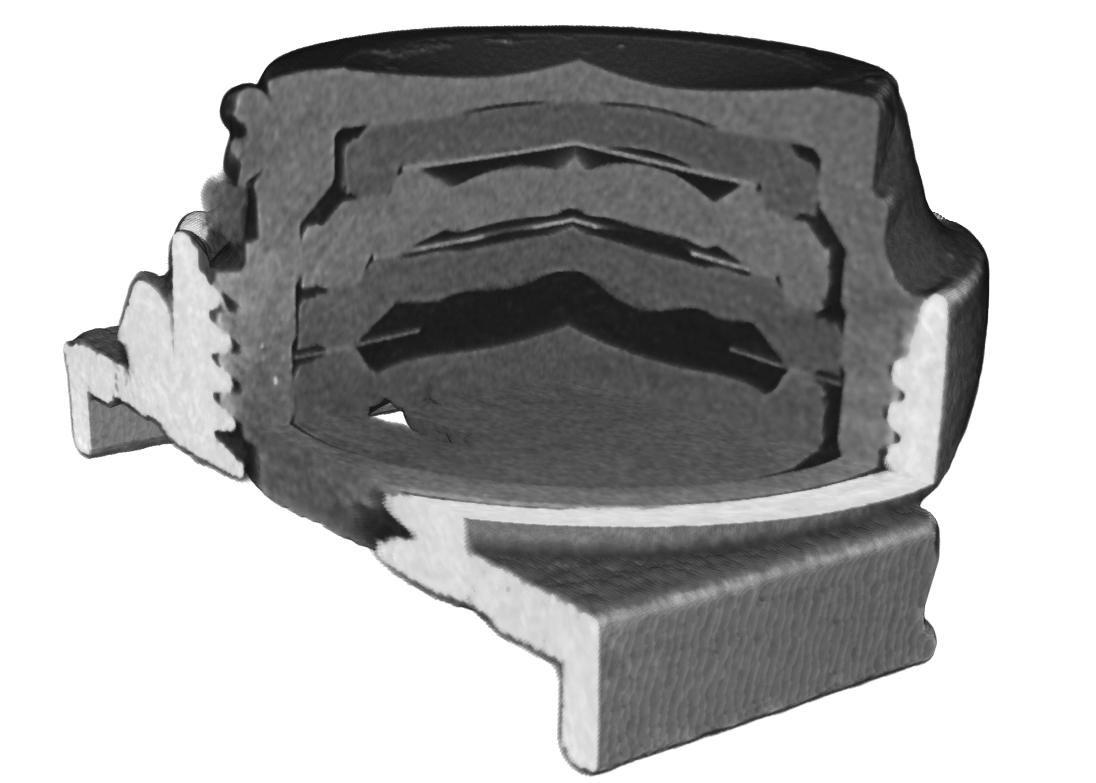

품질관리: 스마트폰용 카메라 렌즈의 3D 관찰
스마트폰용 카메라 렌즈는 여러 개의 비구면 렌즈를 정밀하게 적층·접합한 복잡한 구조를 가지고 있으며, 박형화·소형화와 높은 촬영 성능을 동시에 만족해야 합니다.
X4 POSEIDON은 넓은 시야(Field of View)를 통한 전체 구조 관찰과 고분해능 국부 관찰을 모두 지원하며, 접합 불량, 이물 혼입, 박리 및 균열과 같은 내부 결함을 비파괴적으로 3차원 평가할 수 있습니다. 이를 통해 품질 관리 및 불량 원인 분석에 효과적으로 활용할 수 있습니다.

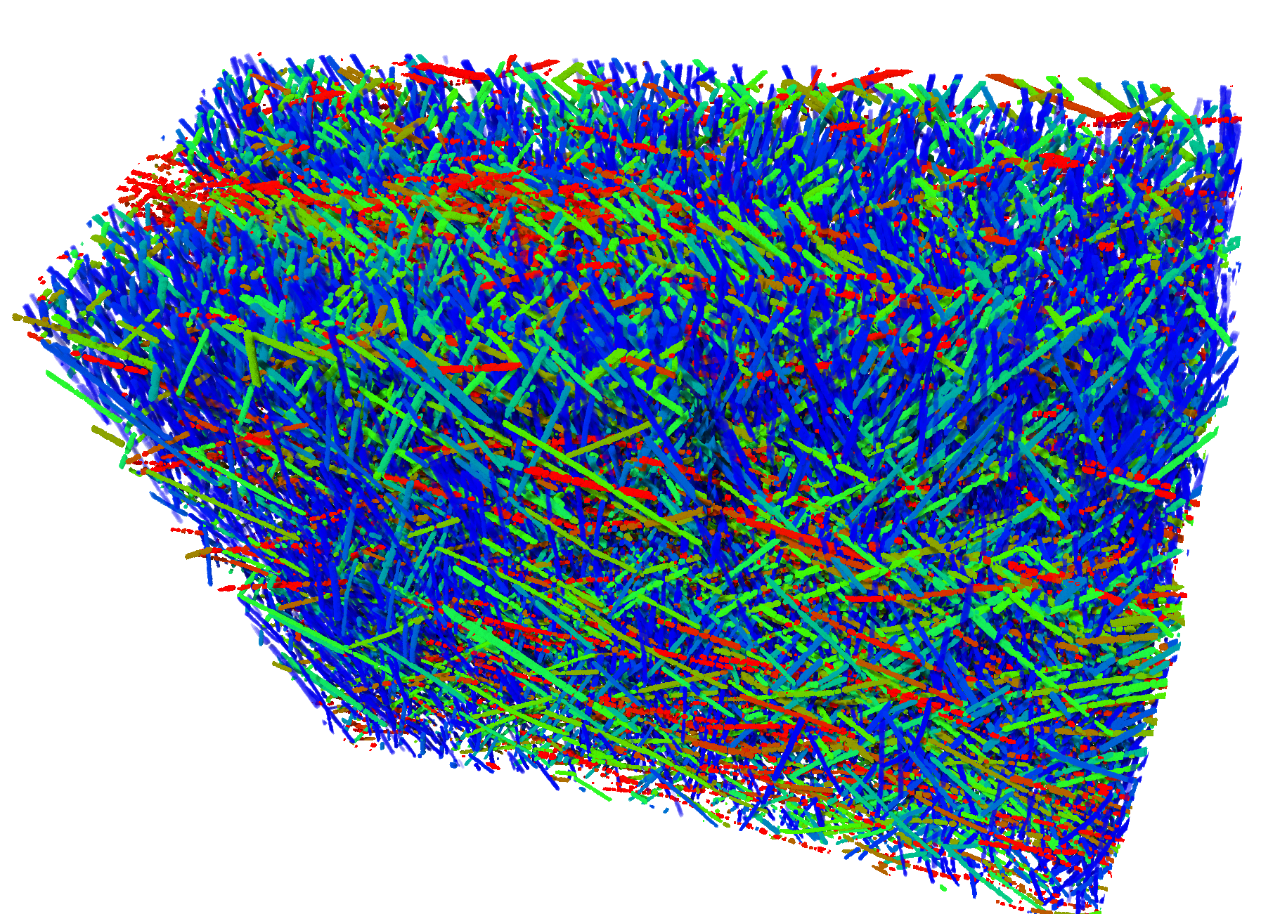

복합재료: 탄소섬유강화플라스틱(CFRP)의 내부 구조 관찰을 통한 강도 평가
CFRP는 경량성에 더해 높은 강성과 인장강도를 갖는 복합재료입니다. 이러한 특성은 섬유 배향, 공극, 수지 분포 등을 포함하는 복잡한 내부 구조에 크게 영향을 받습니다.
본 애플리케이션 노트에서는 X4 POSEIDON을 이용하여 CFRP의 내부 구조를 비파괴적으로 3D 시각화하고, 섬유 배향과 공극 등 강도 평가와 관련된 중요한 구조 특성을 평가했습니다.

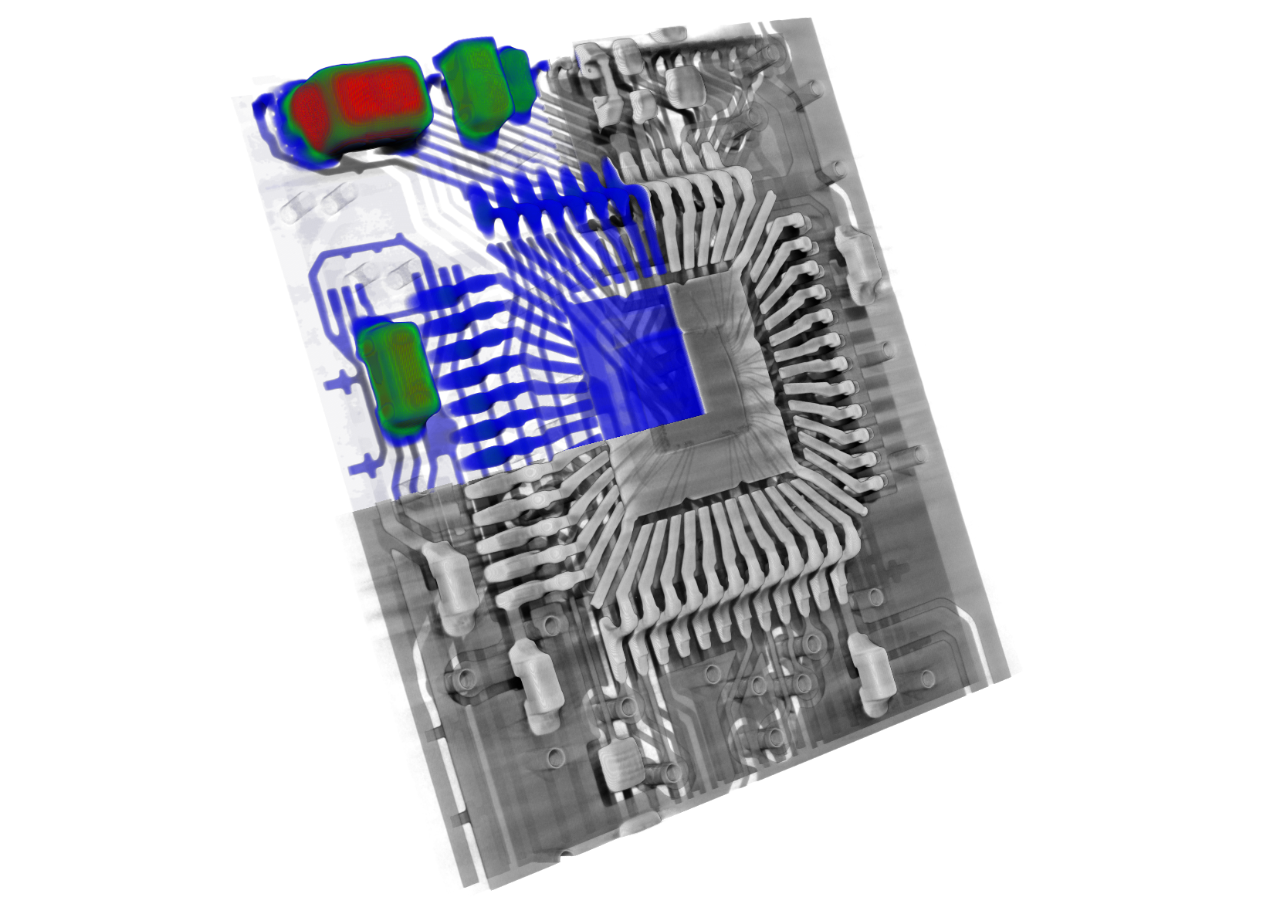

전자 분야: 반도체 패키지의 3D 시각화
XRM은 반도체 패키지를 비파괴적으로 2D/3D 관찰하여 내부 구조와 접합부 상태를 시각화하고 정밀하게 평가할 수 있는 효과적인 분석 기법입니다. 와이어 본드, 마이크로 범프, TSV(Through-Silicon Via)와 같은 미세 구조의 관찰은 물론, 공극, 균열, 박리 및 마이그레이션 현상의 평가, 솔더 접합 품질과 봉지(encapsulation) 상태의 균일성 확인에도 폭넓게 활용될 수 있습니다.
본 애플리케이션 노트에서는 X4 POSEIDON을 이용한 반도체 패키지의 비파괴 3D 관찰 사례를 소개합니다.

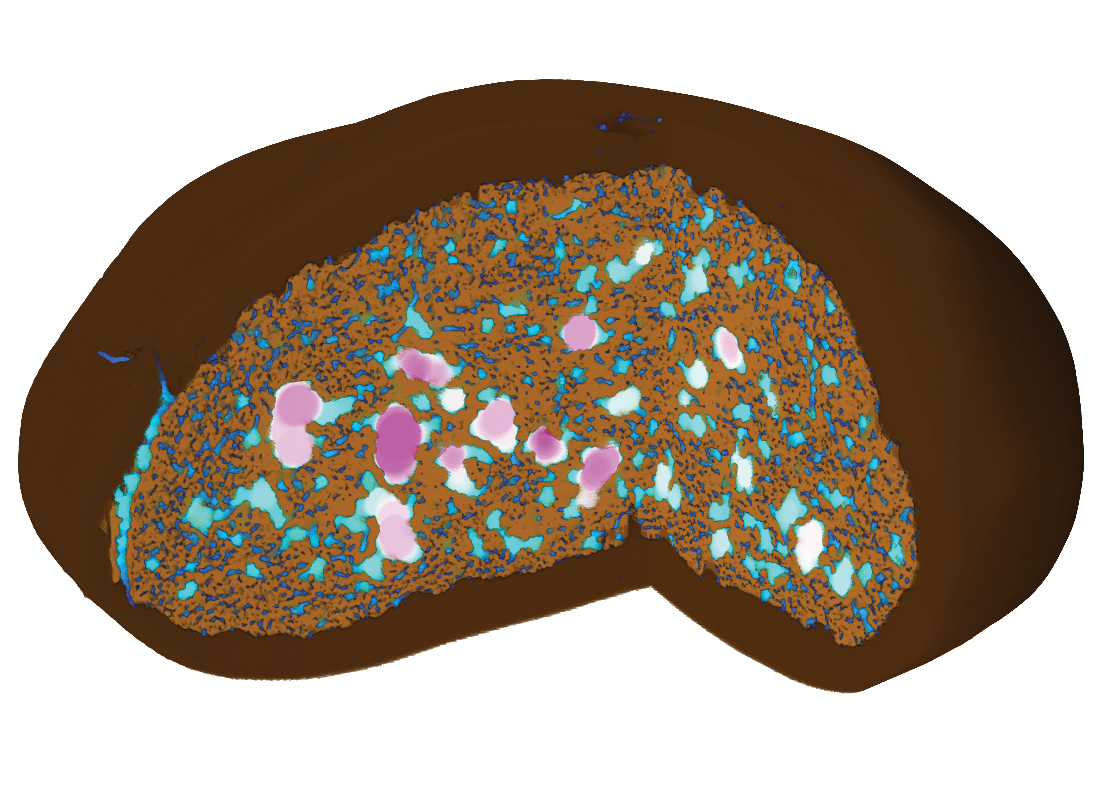

식품 과학: 식감과 관련된 베이커리 제품의 기포 구조 평가
X4 POSEIDON은 구운 과자류와 같은 식품의 내부 구조를 비파괴적으로 3D 관찰하여, 기포 구조와 원료 분포 등을 평가할 수 있습니다. 식품의 기포 구조는 가벼움, 입안에서의 식감, 씹는 느낌 등 식감에 영향을 미치므로, 제품 개발과 품질 평가에서 중요한 지표가 됩니다.
본 애플리케이션 노트에서는 초콜릿 코팅 쿠키인 “Pepernoot”를 예로 들어, 내부 기포 구조를 평가한 사례를 소개합니다.
재료 과학 분야에 적합한 고분해능 3D 이미징
X4 POSEIDON은 3D XRM을 이용한 고분해능 3D 관찰을 재료 과학 분야의 연구실에서 활용할 수 있는 벤치탑형 시스템입니다.
