기계적 특성 매핑
점탄성 특성에 따라 물질을 차별화하는 데 사용할 수 있는 나노 기계적 접촉 공명 스펙트럼
Lorentz 접촉 공명 (LCR)은 점탄성 특성에 따라 물질을 차별화하는 데 사용할 수있는 나노 기계적 접촉 공명 스펙트럼을 만듭니다. LCR은 샘플의 여러 구성 요소의 분포를 매핑하고 후속 화학 및/또는 열 분석을 위해 프로브의 정확한 위치를 허용합니다. LCR은 독점적인 자체 가열 ThermaLever™ 프로브를 사용하기 때문에 시료의 기계적 특성에서 온도 의존적 변화를 신속하게 측정할 수 있습니다. 이 기술은 다음과 같은 흥미로운 결과를 제공했습니다.
- 폴리머 블렌드
- 다층 영화
- 복합 재료
- 생명 과학
폴리머 블렌드

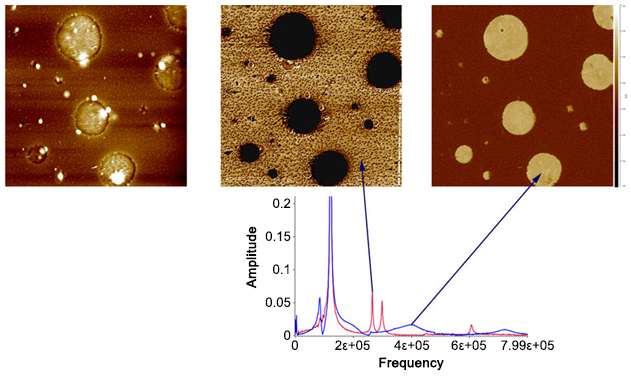

폴리스티렌(PS) 및 저밀도 폴리에틸렌(LDPE)의 블렌드의 높이(왼쪽)와 로렌츠 접촉 공명 이미지(가운데 및 오른쪽). LCR 이미지는 PS(중앙) 및 LDPE(오른쪽)의 강한 공명에 대응하는 두 개의 상이한 접촉 공진 주파수에서 얻어졌다. Lorentz 접촉 공명 기술은 폴리머 블렌드에서 구성 요소 선택적 이미징을 간단하게 수행할 수 있습니다.
다층 필름

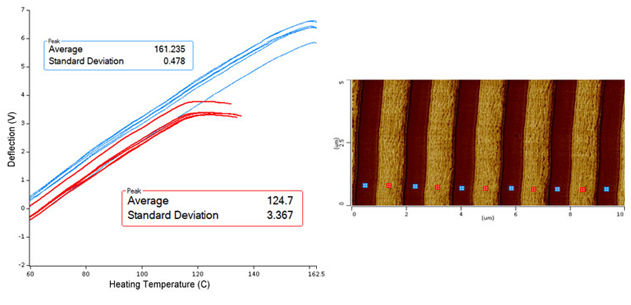

다층 필름의 나노열 분석(왼쪽)과 로렌츠 접촉 공명 영상(오른쪽). LCR 이미지는 특정 층에서 국소 유리 전이 온도를 측정할 수 있도록 폴리머 층을 명확하게 분리합니다.
복합 재료

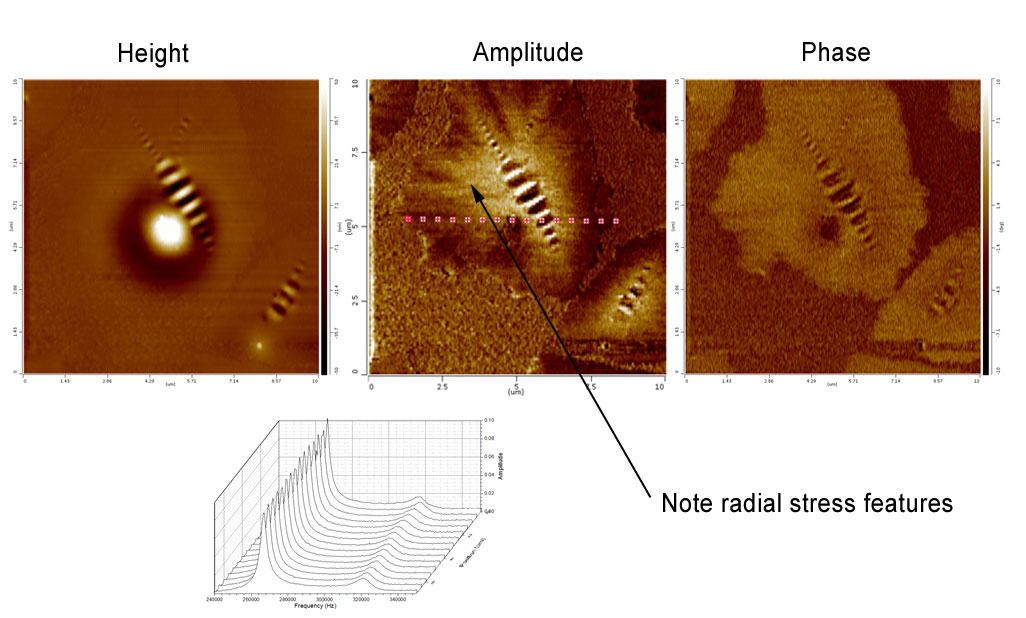

복합 재료의 높이(왼쪽) 및 Lorentz 접촉 공명 진폭(가운데) 및 위상(오른쪽) 이미지. LCR 진폭 및 위상 이미지는 복합체의 다양한 구성 요소를 명확하게 구별하고 LCR 진폭 이미지의 표면 응력 특징을 강조표시합니다.
생명 과학

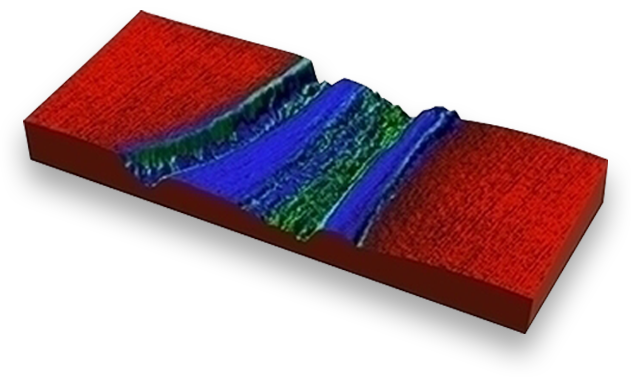

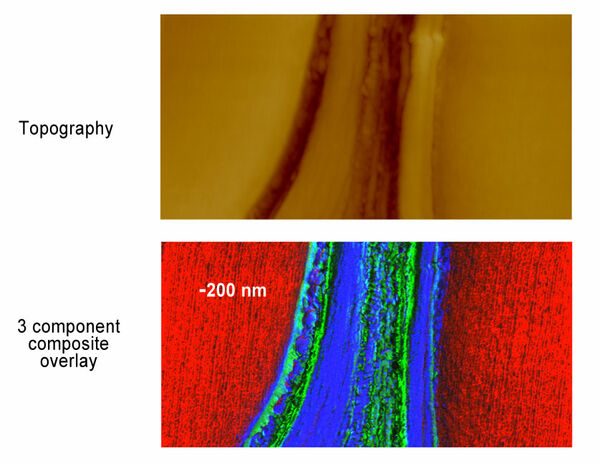

나무 세포벽의 높이(위) 및 로렌츠 접촉 공명 합성 이미지(아래쪽). 하단 이미지는 서로 다른 목재 셀 구성 요소를 강조하기 위해 선택된 세 가지 접촉 공진 주파수에서 얻어진 세 가지 색상 오버레이입니다. 이리, 비; 프라터, 시 비; 킹, W. P. 나노 테크놀로지 2012, 23, 055709.
