Analizator wlewków krzemowych SiBrickScan (SBS)

SiBrickScan (SBS) to dedykowany system at-line FT-IR do analizy ilościowej tlenu międzywęzłowego we wlewkach krzemowych, w wyniku czego powstaje profil stężenia wzdłuż osi podłużnej. Dostęp do tych informacji cięcia wafli lub próbek testowych jest główną i pozwala na oszczędności.



Uzyskaj cenne informacje, aby sprawdzić i zoptymalizować jakość produktu

Znajomość gradientu tlenu we wlewkach Si pozwala wyciągnąć ważne wnioski, pomagające np. kontrolować i optymalizować proces krystalizacji krzemu lub identyfikować partie złego surowca. Dlatego SBS pomoże zaoszczędzić koszty, optymalizując jakość produktu i zmniejszając ilość wadliwych wafli. Losowe pobieranie próbek pojedynczych wlewków znacznie zmniejsza wysiłki związane z przygotowaniem próbki i dostarcza istotnych informacji znacznie wcześniej.



Najwyższa czułość dzięki najnowocześniejszej spektroskopii FTIR

Międzywęzłowe oznaczanie tlenu za pomocą spektroskopii FT-IR (ASTM/SEMI 1188) jest dobrze znaną i ważną metodą analizy, ale ogranicza się do cienkich próbek Si w niskim zakresie mm. SiBrickScan (SBS) pokonuje to ograniczenie i jest pierwszym dostępnym na rynku całkowicie dedykowanym systemem do określania gradientu tlenu w pełnych wlewkach wzdłuż ich głównej osi bez konieczności czasochłonnego i niszczącego przygotowania cienkich próbek. SBS inteligentnie wykorzystuje powiązane pasmo absopcyjne nadtonu w podczerwieni z niezawodną i najnowocześniejszą technologią Bruker FT-IR.

Aplikacje

Zastosowanie

Analiza ilościowa tlenu międzywęzłowego bez przygotowania cienkich próbek

SiBrickScan pozwala na analizę międzywęzłowego tlenu we wlewkach krzemu o długości do 500 mm. Ta cenna informacja umożliwia optymalizację procesu krystalizacji, a także analizę ilościową poszczególnych wlewków przed cięciem.

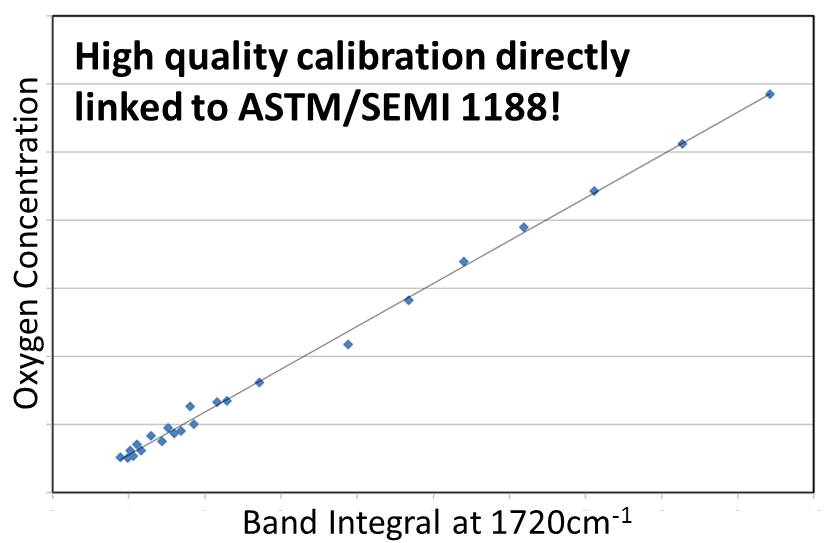

Kalibracja wysokiej jakości bezpośrednio powiązana z ASTM/SEMI 1188

Oznaczanie tlenu w SBS wykorzystuje kalibrację, która jest bezpośrednio powiązana z ASTM/SEMI 1188. Ponieważ korelacja obu metod jest prawie idealna, międzywęzłowe stężenie tlenu jest określane z najwyższą dokładnością.

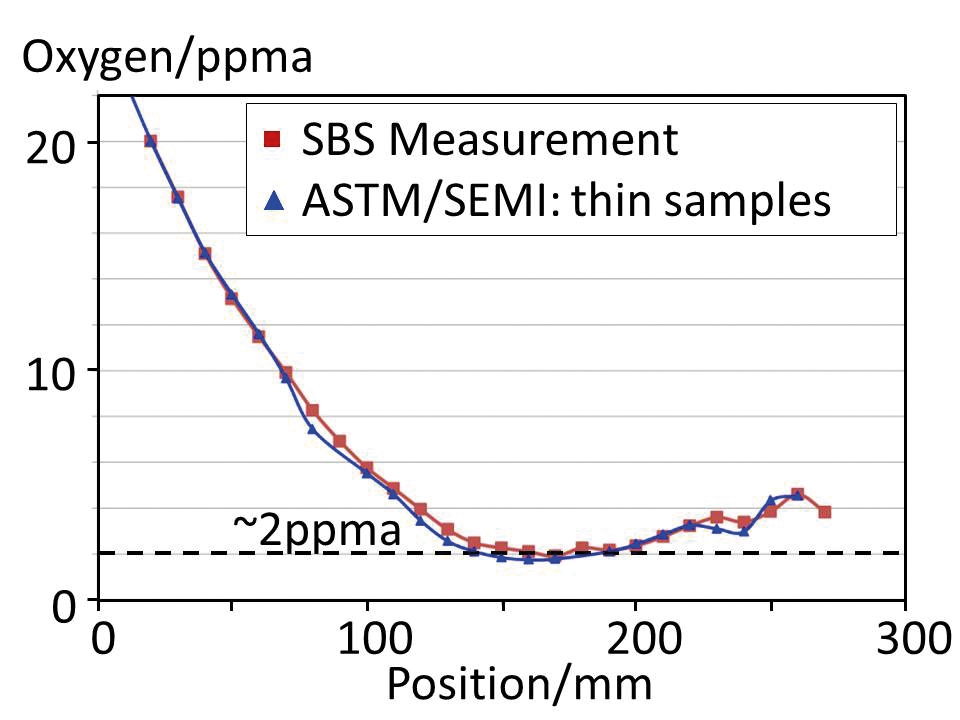

Najwyższa czułość wykrywania dzięki SBS

W zależności od kształtu i właściwości próbki (np. oporność) SBS może osiągnąć międzywęzłowe limity wykrywania tlenu < 2 ppma (< 1017/cm3). Jeśli jesteś zainteresowany pomiarami testowymi, skontaktuj się z lokalnym przedstawicielem Bruker.

Specyfikacje

Specyfikacja

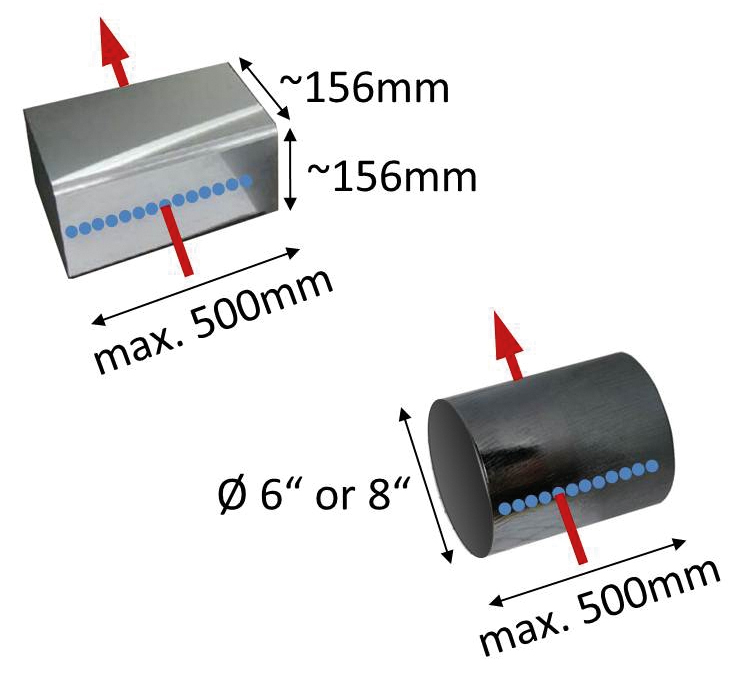

Dedykowane wersje SBS dla różnych typów wlewków

SBS jest dostępny dla poli- lub monokrystalicznych standardowych kwadratowych wlewków PV (przekrój poprzeczny ~156 x 156 mm2), jak również dla cylindrycznych wlewków Si, np. o średnicy ~150 mm (6") lub ~200 mm (8"). Systemy dla innych średnic i kształtów są dostępne na życzenie.

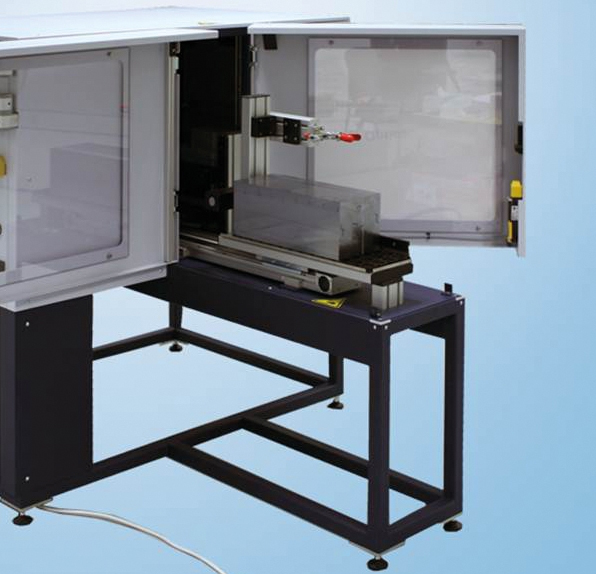

Zgodna z przemysłem i solidna konstrukcja

Solidny i precyzyjny napęd liniowy automatycznie steruje pozycją pomiaru wlewka: w zależności od konfiguracji i typu wlewki można osiągnąć przestrzenną rozdzielczość tlenu ~12 mm wzdłuż osi wlewka. Niezawodne i bezpieczne mechanizmy blokujące wykluczają ryzyko kontaktu operatora z ruchomymi częściami.

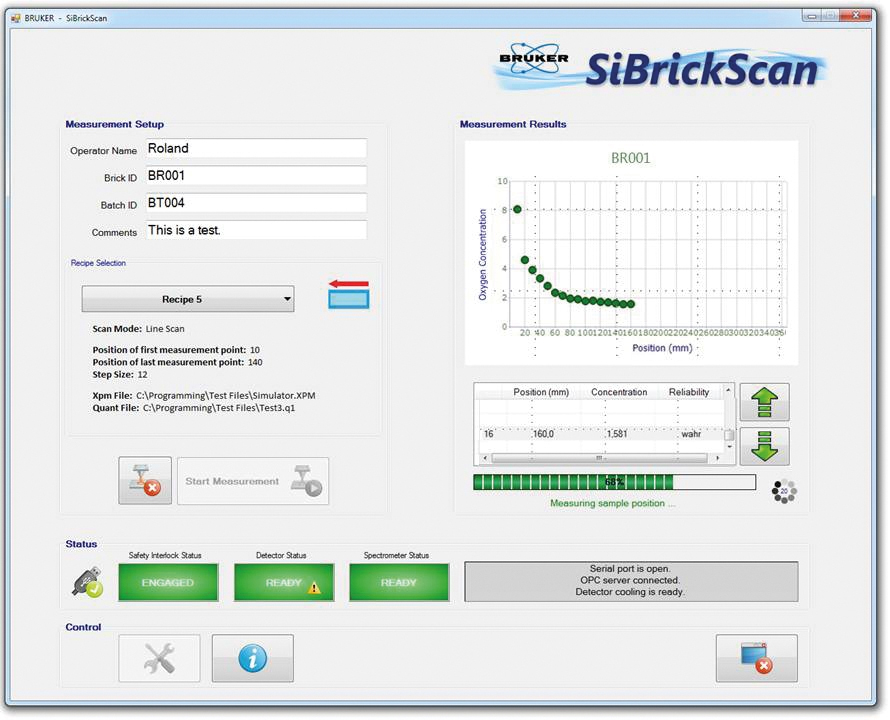

Intuicyjny i łatwy w użyciu interfejs oprogramowania

SiBrickScan (SBS) zawiera dedykowany i intuicyjny graficzny interfejs użytkownika zoptymalizowany pod kątem środowiska przemysłowego. Również pracownicy produkcyjni mog nauczyć się standardowej procedury działania w ciągu kilku minut: wystarczy załadować wlewek, wybrać żądaną analizę i rozpocząć pomiar. Sam pomiar będzie przeprowadzany automatycznie, łącznie z oceną danych.



Innowacyjna ścieżka wiązki o wysokiej czułości z dołączoną próbka referencyjną

Unikalna i innowacyjna ścieżka wiązki podczerwieni zapewnia najwyższą czułość pomiarową. W przyrządzie znajduje się wysokiej jakości próbka referencyjna, a pomiar referencyjny odbywa się automatycznie.



Opcje detektorów zgodnie z wymaganiami klienta

SBS jest dostępny z detektorem typu stirling cooled, działającym bez konieczności dolewania ciekłego azotu. Opcjonalnie SiBrickScan można zamówić z detektorem chłodzonym ciekłym azotem, w tym z automatycznym urządzeniem do napełniania.
